一分钟看懂钢结构图.doc

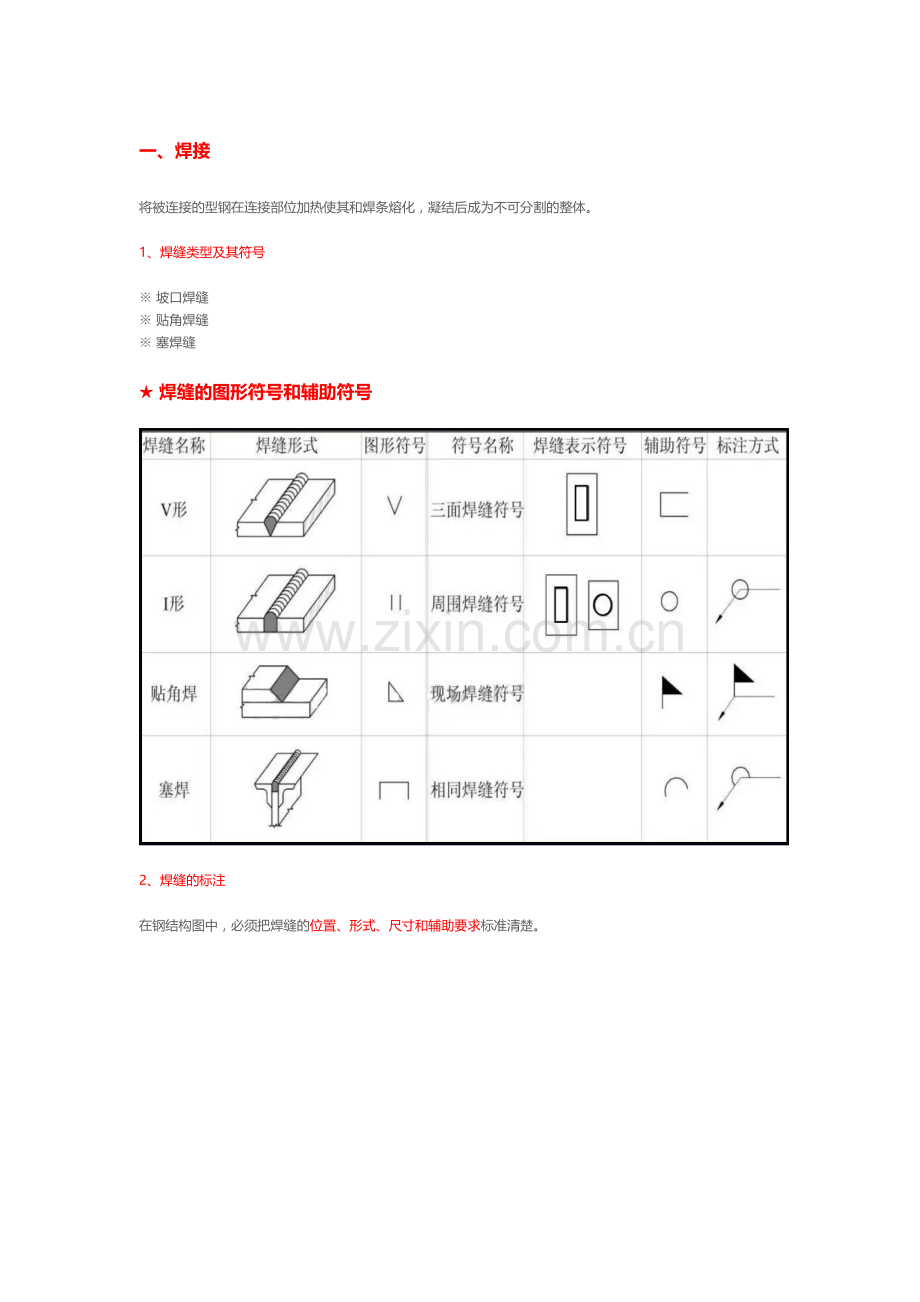

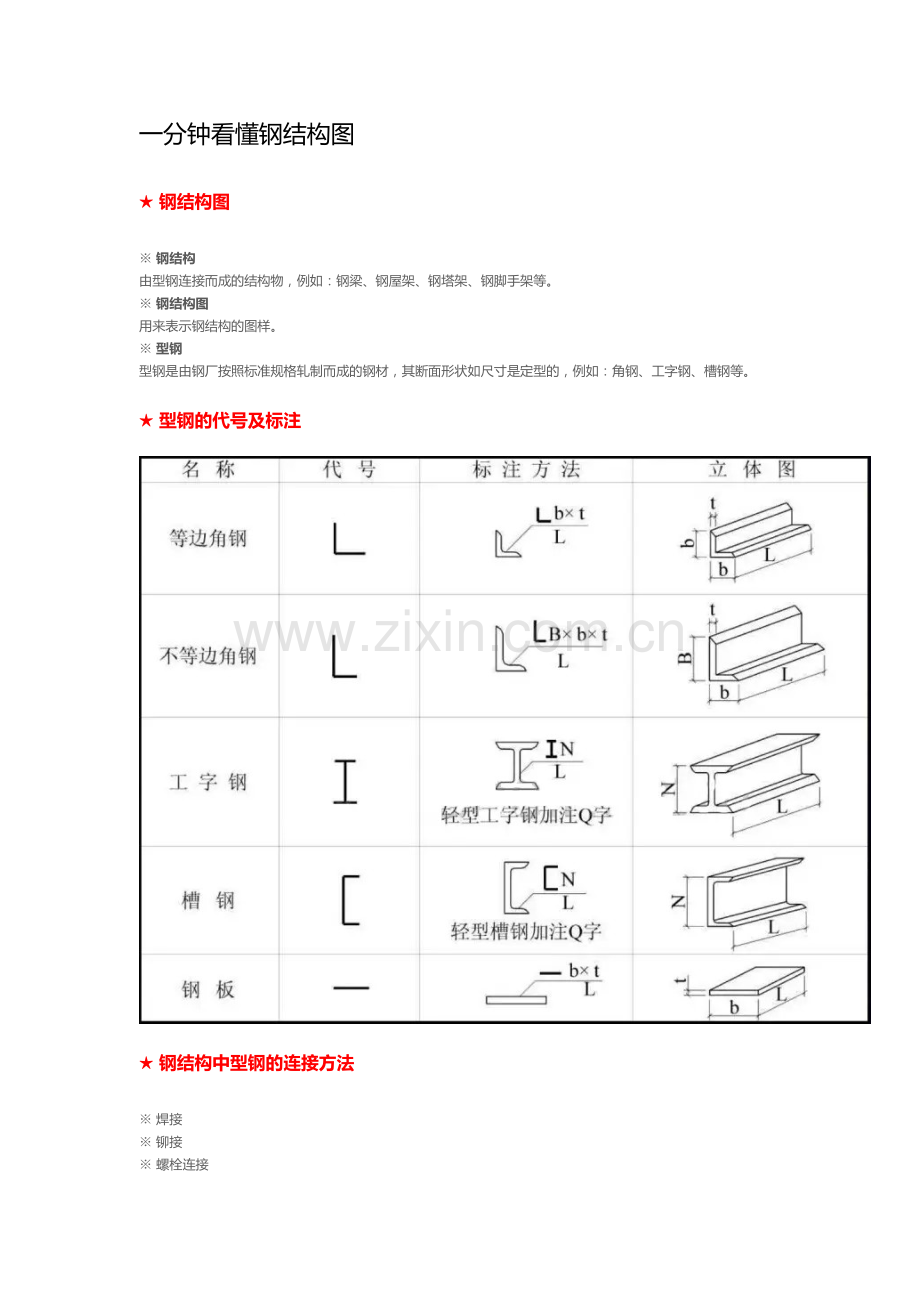

一分钟看懂钢结构图 钢结构图钢结构由型钢连接而成的结构物，例如：钢梁、钢屋架、钢塔架、钢脚手架等。钢结构图用来表示钢结构的图样。型钢型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如：角钢、工字钢、槽钢等。型钢的代号及标注钢结构中型钢的连接方法焊接铆接螺栓连接一、焊接将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。1、焊缝类型及其符号坡口焊缝贴角焊缝塞焊缝焊缝的图形符号和辅助符号2、焊缝的标注在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。焊缝的标注方法焊缝不连续时的画法及标注当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线二、铆接用铆钉将两块或两块以上的钢板连接在一起铆接分类工厂连接现场连接铆钉类型三、螺栓连接焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接连接方法螺栓、孔、电焊铆钉图例钢梁结构图概述钢梁常用于大、中跨度桥梁中钢梁的种类钢板梁钢桁梁下承式简支栓焊梁钢梁结构图的内容设计轮廓图节点图杆件图零件图设计轮廓图节点图节点构造图拼接板、填板的拼装立体图节点板详图杆件图零件图钢屋架结构图概述钢屋架钢屋架结构图屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。屋架简图屋架简图又称屋架示意图、屋架杆件几何尺寸简图。比例：1：100、1：200单线条表示，杆件长度直接注在单线条旁边。屋架详图图样：立面图，上弦实形辅助投影，剖面断面图。比例：两种比例：杆件轴线采用较小比例（1：20，1：15）节点板、杆件、断面采用较大比例（1：10，1：5）图线：可见轮廓线中实线不可见轮廓线中虚线杆件拼接支座节点图屋脊节点图
