吴江市体育场钢结构网架安装测量方案.doc

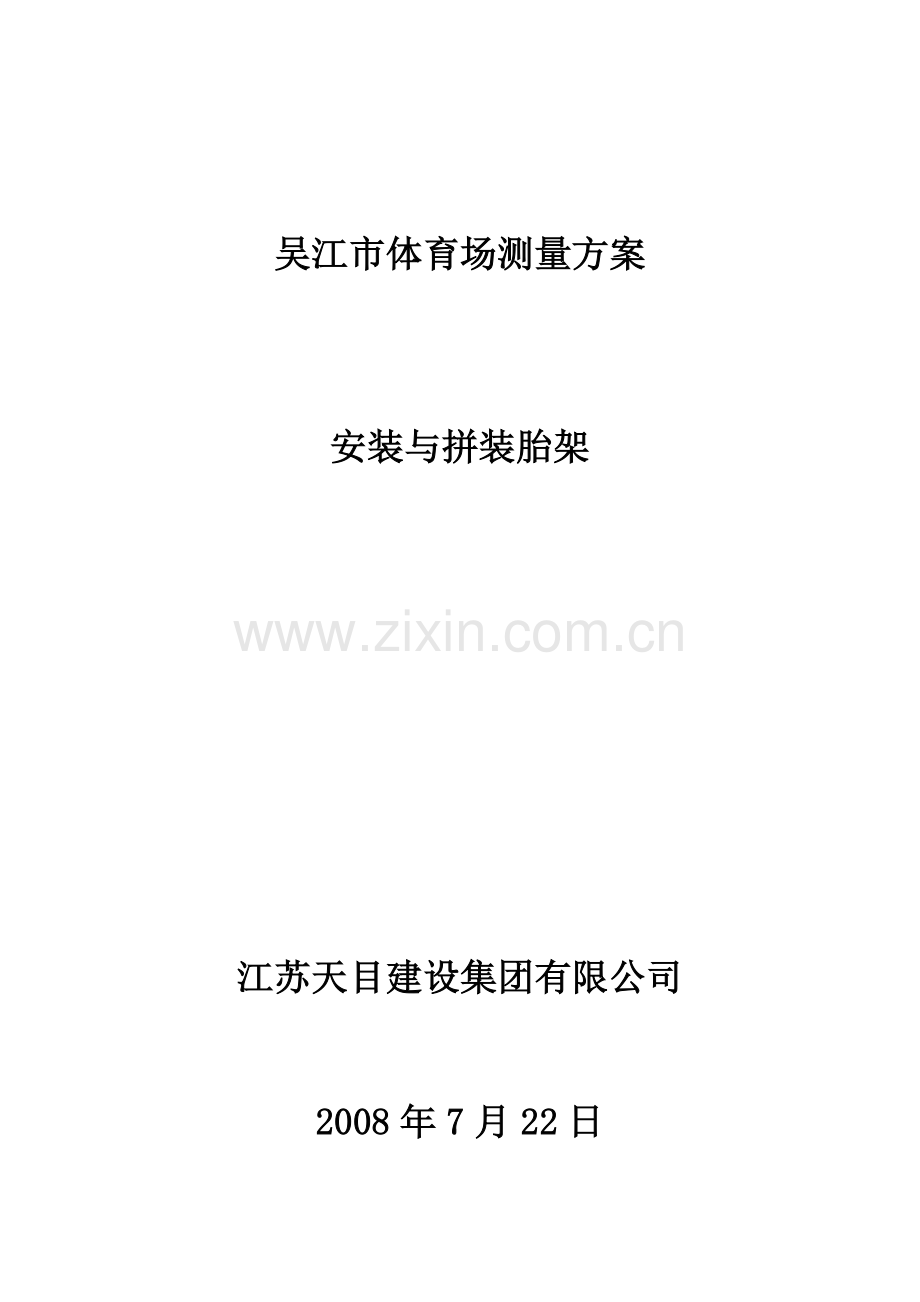

吴江市体育场测量方案

安装与拼装胎架

江苏天目建设集团有限公司

2008年7月22日

目 录
1、编制依据 15
2、工程测量概况及施工测量的特点 15
2.1工程测量概况 15

2.2施工测量的特点 15

2.3工程对测量的要求 15

3、测量放线精度要求 15
4、平面控制测量 18
4.1 主轴线的测设 18
5、高程控制测量 19
5.1 工程首级高程控制点 19
6、钢网架安装测量放线 20
7．测量管理体系 27
7.1 测量岗位职责 27

7.2仪器管理 27

7.3 测量人员配备 28

7.4 资料管理 28

7.5 桩位及控制点保护 28

7.6 复核、验线制度 29

1、编制依据
1、业主提供的吴江市体育场工程规划总平面图和轴线定位图、建筑和结构设计图；
2、国家GB 50026—2007《工程测量规范》；
3、建设部《城市测量规范》）（CJJ8－99）
4、建设部（JGJ8-2007）《建筑变形测量规程》
5、国家（GB50319－2000）《建设工程监理规范》
6、建设部GB50204-2002《混凝土结构结构施工质量验收规范》
8、国家GB 50205—2003《钢结构工程施工质量验收规范》
9、分部、分项工程的施工组织设计
10、业主提供的市测绘院工程测量成果资料

2、工程测量概况及施工测量的特点
2.1工程测量概况
吴江市体育场
2.2施工测量的特点
(1)本工程为曲面网架屋面，砼、钢结构相结合，高低错落，空间跨度大，曲面结构复杂，对施工测量要求精度高；
(2) 建筑物，竖向垂直度控制是测量工作的关键，直接影响建筑物的工程质量。
(3) 钢网架结构施工工艺复杂，交叉作业，给测量放线工作带来一定的困难；
2.3工程对测量的要求
人员配备合理，仪器精度满足工程测量放线的需要。工程结构施工，给测量工作的作业时间几乎没有，要求测量工作迅捷、高效、准确，不能因为测量工作的延误或失误造成工序的窝工现象。所以，必须选择高素质的测量人员，有高效率的测量管理体系，经济、合理、可靠的测量方案和测量方法及质量检验体系，足够的、能满足精度要求的测量仪器，以保证测量工作的正常进行。
放线精度必须满足设计和验收以及有关测量规范的要求。

3、测量放线精度要求
(1) 首级控制网的精度要求：市测绘院所做导线点达到一级导线的精度要求，高程达到三等水准测量精度要求。

a. 工程定位精度：

平面位置：
2cm,
高 程：
2cm

b. 轴线控制网的精度要求：
轴线控制网选用一级建筑方格网，精度要求见下表：
一级建筑方格网的精度指标：
边长相对中误差
1/40000
测角中误差：
±5”
c. 高程达到四等水准精度要求，高程控制点间高差误差不超过±3mm。

(5) 作业面的放线要求：
对于砼结构工程部分，各部位的放线的允许误差如下：
项 目
允许误差:
外廓主轴线长度（L）
L≤30m
±5mm
30m<L≤60m
±10mm
60m<L≤90m
±15mm
90m<L≤120m
±20mm
120m<L≤150m
±25mm
150m<L
±30mm
细部轴线
±2mm
墙、柱、梁边线
±3mm
门、窗、洞口线
±3mm
层高
±3mm
总高：3H/10000且
L≤30m
±5mm
30m<L≤60m
±10mm
(6) 钢结构安装的精度要求：
(6.1) 支撑面、地脚螺栓的允许偏差：（mm）
项目
允许偏差
定位轴线
轴线
L/20000，且≤3mm
支撑面
标高
±2 mm
水平度
L/1000
地脚螺栓
螺栓中心偏移
５mm
螺栓露出长度
+3０，０mm
螺纹长度
+3０，０mm
预留孔中心偏移
１０mm
(6.2) 钢柱安装的允许偏差：（mm）

项 目
允许偏差

柱子定位轴线
1mm
备注
地脚螺栓位移
2mm
柱脚底座中心线对定位轴线的偏移
3 mm

柱基准点标高
±2mm

挠曲矢高
H/1200，且≤15 mm

同一层柱顶标高
±5mm

柱轴线垂直度
单节柱(H>10m)
H/1000，且≤10 mm

单节柱(H≤10m)
≤5 mm
总高H
3H/10000，且≤30 mm
主体结构整体平面弯曲
总长L
L/1500, 且≤25 mm

(6.3) 对于柱、桁架、梁的安装测量，允许偏差如下：
钢柱垫层标高误差
±2㎜
钢柱±0 标高检查：
±2㎜
桁架和实腹梁、桁架和钢架的支承结点间相邻高差的偏差：
±5㎜
梁间距误差：
±3㎜
梁面垫板标高误差：
±2㎜
上柱和下柱的相对扭转
3㎜

(6.4) 对于构件预装测量的允许偏差：
平台抄平：
±1㎜
纵横中心线的正交度：
±0.8㎜
：l为自交点起算的横向中心线长度（mm）,不足时，以5m计。
预装过程中的抄平工作：
±2㎜
其它技术指标参见《钢结构工程施工质量验收规范》（GB50205-2003）表11.2.1、11.3.2、附录E.0.5和《高层民用建筑钢结构技术规程》（JGJ99-98）的表11.11.3。

(6.5) 压型金属板安装的允许偏差：

项 目
允许偏差
屋面
檐口与屋脊的的垂直度
12mm
L为屋面半坡或单坡长度；
H为墙面高度
压型金属板波纹线地屋脊的垂直度
L/800，且≤25mm
墙面
墙板波纹线的垂直度
L/800，且≤25mm
墙板包角板的垂直度
L/800，且≤25mm
( 7). 对于建筑物的垂直度误差和总高度误差：3H/10000，且
度建筑物高度
垂直度误差
总高度误差
30<H≤60m时：
10mm
10mm
60<H≤90m时：
15mm
15mm
90<H≤120m时：
20mm
20mm
120<H≤150m时：
25mm
25mm
150<H时：
30mm
30mm
4、平面控制测量
4.1 主轴线的测设
(1) 主轴线的确定
根据体育场平面图的形式，选择两圆心P1、P2的连线向东作为Y轴，

P1、P2连线的中点作为原点O，X轴垂直于Y轴，向北为X轴正方向，见上图。

(2) 建筑施工坐标系的建立：
根据土建方的控制点，用全站仪直接测定出原点O和圆心P1、P2，及X轴、Y轴上的点。然后，以O点为施工坐标系的原点（x=0,y=o）， 在O点上安置全站仪，用坐标法加密控制网，在看台上、场内、场外适当的位置任意加密一定的控制点，以便于钢结构网架安装、校正为准。

5、高程控制测量
5.1 工程首级高程控制点

根据土建方的标高控制点，将标高抄测到平面控制点上，使控制点具有三维坐标（x,y,z）的属性，便于全站仪采用三维坐标校正、安装钢结构网架，抄测标高按四等水准测量精度施测。

6、钢网架安装测量放线

6. 1钢结构分布情况
吴江市体育场部分钢结构主要集中分布在东、西区， 东区网架如下图，
西区网架如下图

竖向支撑主要结构如下：

6．2支撑基座放线
西区支座分布图如下：

根据支座平面分布图，采用全站仪逐一钉出支座的径向轴线和横向弧线，为支座提供安装基准线，并将标高抄测到埋件上，见下图：

6.3地面拼装测量
本工程的主要预拼装桁架如下：
西区屋面主桁架

东区屋面主桁架

支撑桁架及安装节点坐标
本工程钢结构的工厂拼装包括地面拼装和高空吊装两部分内容。

6.2.1 钢构件工厂拼装测量
地面拼装坐标换算方法:
设计图纸给出了桁架的安装空间坐标，对于地面拼装，需将安装坐标换算到地面拼装坐标系，才能在地面方便拼装工作。具体地说，就是将桁架的长方向平躺在地面的胎架上。具体计算方法，就是将桁架的CAD立体模型图拷贝到新的CAD图形中，重新定义地面拼装坐标系，其原点（0，0，0）在桁架的端头处，标高距地面0.5m左右。用AUTOCAD命令提取各节点的拼装坐标即可。
在拼装场地设立临时坐标系控制网，用全站仪在地面上放出各节点的平面坐标（X,Y），再用水准仪抄测该节点的标高即可。
测量放线主要的流程如下图：
1）根据拼装场地设立临时拼装坐标系,放出桁架的主轴线，胎架定位线；
2）胎架定位后,用水准仪抄测胎架标高，调整标高到位；
3）安装过程中，用全站仪、水准仪配合桁架安装，校正到位。

胎架详图如下：

6.2.2 桁架安装测量
桁架安装测量主要采用全站仪三维坐标法控制桁架两端的空间坐标，使桁架安装到设计位置。

（1）立柱桁架采用经纬仪控制垂直度；同时，用全站仪检查最高点D是否达到设计精度要求。

（2）屋顶主要斜桁架采用全站仪控制两端、中间点A、B、C安装到设计坐标位置。

见下图。

将各主桁架安装完后，再在主桁架上放出次桁架的安装线，再进一步安装次桁架。
（3）钢结构施工测量注意事项：
a.注意砼收缩对首层内控点的影响，定期检测内控点的间距；
b.焊缝收缩影响轴线间距和标高，从而影响垂直度和总高度，柱头标高复测结果应及时返给加工厂家进行调；
c.三级以上的大风天气，不宜进行投点；
d.在钢梁和压型板架设测量仪器，应制作专用仪器架，支腿间距应落在钢梁上；
e.采用多种方法检验钢柱的垂直度，防止仪器的系统误差影响；
f.经常检校仪器的各项技术指标，确保仪器处于正常工作状态下；
g.密切监视日照、风力、焊接、沉降对钢结构垂直度的影响。
7．测量管理体系
7.1测量岗位职责
（1）总承包项目部技术部负责现场首级控制网的测绘，负责建立各种关键的平面和高程控制点及其桩位的交接工作，对各分包单位测量工作的复核验收，向监理的报验工作和对现场所有测量单位的协调工作，向其他部门提供测量成果及有关数据。

（2）各分包单位负责本部施工范围测量方案的制定、轴线定位、工程放线的实施以及资料的整理、上报工作。
（3）同一区段遇有其他分包作业单位时，指定可供使用的测量桩、线，并办好交接手续。

7.2仪器管理
（1）仪器配备: 根据本工程的特点和工程放线的精度要求， 应配备主要测量仪器如下：
序号
仪器名称
型号
数量
精度
检定周期
备注
1
全站仪
自定
2
测角±2”,测距
±(2+2ppm.D)mm
1年
D为测距长度，单位为km。
2
水准仪
S3
2
±3mm/km
1年
3
钢尺
50m
2
一级
1年

（2）、仪器现场管理：
a、所有仪器设备都应有检定合格证，并按周期检定。
b、仪器检定按照国家（市）各类设备检定规程规定的周期、检定方法、检验准则在国家授权的计量单位进行检定。
c、保存检定记录，建立仪器管理台帐，内容主要包括：型号、数量、检定时间、搬运、收发使用等。
d、现场设仪器柜，测量人员负责仪器日常管理。
e、严格按照操作规程操作，杜绝冒险、违章。
f、各作业队应将使用仪器各种资料上报总承包项目经理部、监理公司统一管理。
7.3 测量人员配备
应配备一名测量工程师或技师和2名熟练测量师，每个人都应持有相应等级的岗位证书并报总承包项目经理部、监理公司、管理公司备案。
7.4 资料管理
（1）、表格的填写、签字：根据新的资料管理规定《建筑工程资料管理规程》中有关测量章节内容和要求，应填写：

表B2-2 施工测量放线报验表（报监理），
表C3-5 建筑物垂直度、标高观测记录；
表 钢柱安装偏差记录；
表 钢柱垂直度偏差记录；
表 钢柱顶面标高误差记录；
具体填写格式参见《 吴江市体育场结构工程测量管理实施细则》，填写的资料应整洁、清晰，不得涂改，需让监理验收、复核工作必须提前一天报验，不得影响工程施工进度。
（2）资料归档程序：

7.5桩位及控制点保护
（1）、首先桩位必须选择在地基稳固、不易碰压和通视良好的地区。
（2）、各控制点应标识清楚，周围3m范围和其照准方向严禁堆放东西。
（3）、测量人员应将各控制点图下发各股室，使现场人员明确桩位所在，以利保护。
（4）、现场各施工人员都有责任保护桩位。
（5）、测量人员定期检查桩位，一发现移动，应立即通知相关部门停止使用，并马上恢复。
（6）、各施工区控制点保护应落实队、人保护。

7.6复核、验线制度
（1）要求：
a、各 单位测量组首先自检合格后，将各种资料准备齐全，经公司技术部门授权的测量工程师签认后，方可向土建分部测量班申请验线。
b、总承包测量队复检合格后，向监理公司申请验线。
c、经监理公司复检通过后，方可进行下道工序施工
d、验线不合格，需立即改正，复检合格后，重新整理资料，申请验线。
（2）验线程序：

（3）验线范围：
a、政府规划验线：工程定位、结构出地面、结构竣工等三个阶段，由业主向市规划局申请验线，总包配合验线；
b、监理验线范围：现场和作业面各级平面、高程控制点，各种分部、分向工程的定位桩点， 几何尺寸和标高，楼层轴线、标高和各种关键部位的线。
c、总承包测量队验线范围：除了以上监理验线范围内的必验项目，随时检查各种细部线，验线结果及时反馈各作业队，以便改正。

（4）误差预防和发生错误的改正：
a、误差预防：
1）、为防止测量误差（系统误差、偶然误差和粗差），必须从人员、仪器、操作环境和管理四个方面解决。
2）、必须配备专业人员，熟悉操作规程，熟悉施工图纸、方案和交底。
3）、使用的仪器应在检定周期内，使用前后应认真检查仪器状态，发现问题及时检修。
4）、尽量选择最佳观测时间施测，在不利环境下施测的结果，应有严格的校核措施，合格后方可交付使用。
5）、管理上，人员和仪器配备合理，测法经济、高效。严格按操作规程操作，施测数据资料齐全、清晰。
b、发生错误的改正：
1）、发现错误，应立即查明原因，向上级报告。
2）、对由此所施测的一切结果进行检核。
3）、对发现的错误立即纠正，有关人员应承担相应的责任。
4）、填写错误追踪记录，并制定预防措施。

（5）施工测量放线的基本准则
1) 认真学习与执行国家法令、政策与规范，明确为工程服务，对按图施工与工程进度负责的工作目的。
2) 遵守先整体后局部的工作等程序。即先测设精度较高的场地整体控制网，再以控制网为依据进行各局部建筑物的定位、放线。
3) 必须严格审核测量起始依据（设计图纸、文件，测量起始点位、数据等）的正确性，坚持测量作业与计算工作步步有校核的工作方法。
4) 测法要科学，简捷，精度要合理，相称的工作原则。仪器选择要适当，使用要精心。在满足工程需要的前提下，力争做到省工、省时、省费用。
5) 定位、放线工作必须执行自检、互检合格后，由有关主管部门验线的工作制度。此外，还应执行安全、保密等有关规定，用好、管好设计图纸与有关资料。实测时要当场做好原始记录，测后要及时保护好桩位。

6) 紧密配合施工，发扬团结协作，不畏艰难，实事求是，认真负责的工作作风。
7) 虚心学习，及时总结经验，努力开创新局面的工作精神，以适应建筑业不断发展的需要。

（6）施工测量验线的工作的基本准则
1) 验线工作应主动，验线工作要从审核施工测量方案开始，在施工的各主要阶段前，均应对施工测量工作提出预防性的要求，以做到防患于未然。
2) 验线的依据应原始、正确、有效，主要是设计图纸、变更洽商与起始点位（如红线桩、水准点等）及其已知数据（如坐标、高程等）要原始资料、最后定案有效并正确的，因为这些是施工测量的基本依据。若其中有错，在测量放线中多是难以发现的，后果是不堪设想的。
3) 仪器与钢尺须按计量法有关规定进行检定和检校。
4) 验线的精度应符合规范要求，主要包括：
仪器的精度应适应验线要求，并校正完好；
必须按规程作业，观测误差必须小于限差，观测中的系统误差应采取措施进行改正；
5) 验线本身应先行附合（或闭合）校核 。
6) 必须独立验线，验线工作应尽量与放线工作不相关，主要包括：
观测人员；
仪器;
测法及观测路线等。
7) 验线部位关键环节与最弱部位，主要包括：
定位依据桩位及定位条件；
场区平面控制网、主轴线及其控制桩（引桩）；
场区高程控制网及±0.000高程线；
控制网及定位放线中的最弱部位；
铅直仪从首层投测到施工作业面的控制网及标高控制点。

（7）验线方法及误差处理

1) 场区平面控制网与建筑物定位，应在平差计算中评定其最弱部位的精度，并实地验测，精度不符合要求时应重测。

2) 细部测量，可用不低于原测量放线的精度进行验测，验线成果与原放线成果之间的误差处理如下；
3) 两者之差若小于1/限差时，对放线工作评为优良；

4) 两者之差略小于或等于 限差时，对放线工作评为合格（可不必改正放线成果，或取两者的平均值）；

5) 两者之差超过限差时，原则上不予验收，尤其是要害部位。若次要部位可令其局部返工。
（8）测量记录的基本要求
测量记录的基本要求：原始真实、数字正确、内容完整、字体工整。
（9）测量计算的基本要求
测量计算工作的基本要求：依据正确、方法科学、计算有序、步步校核、结果可靠。
