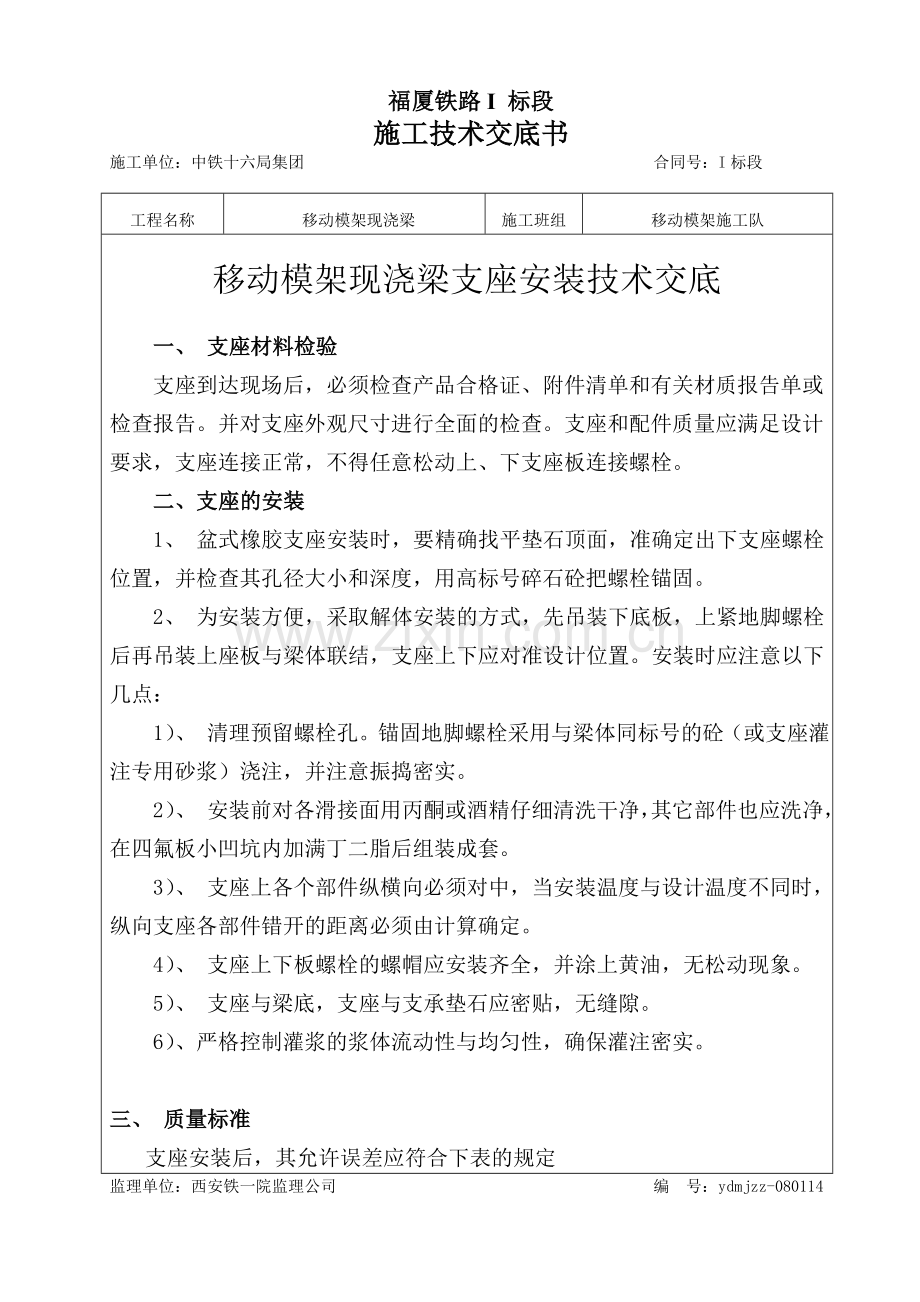

福厦铁路I 标段
施工技术交底书
施工单位：中铁十六局集团 合同号：I标段
监理单位：西安铁一院监理公司 编 号：ydmjzz-080114
工程名称
移动模架现浇梁
施工班组
移动模架施工队
移动模架现浇梁支座安装技术交底
一、 支座材料检验
支座到达现场后，必须检查产品合格证、附件清单和有关材质报告单或检查报告。并对支座外观尺寸进行全面的检查。支座和配件质量应满足设计要求，支座连接正常，不得任意松动上、下支座板连接螺栓。
二、支座的安装
1、 盆式橡胶支座安装时，要精确找平垫石顶面，准确定出下支座螺栓位置，并检查其孔径大小和深度，用高标号碎石砼把螺栓锚固。
2、 为安装方便，采取解体安装的方式，先吊装下底板，上紧地脚螺栓后再吊装上座板与梁体联结，支座上下应对准设计位置。安装时应注意以下几点：
1）、 清理预留螺栓孔。锚固地脚螺栓采用与梁体同标号的砼（或支座灌注专用砂浆）浇注，并注意振捣密实。
2）、 安装前对各滑接面用丙酮或酒精仔细清洗干净，其它部件也应洗净，在四氟板小凹坑内加满丁二脂后组装成套。
3）、 支座上各个部件纵横向必须对中，当安装温度与设计温度不同时，纵向支座各部件错开的距离必须由计算确定。
4）、 支座上下板螺栓的螺帽应安装齐全，并涂上黄油，无松动现象。
5）、 支座与梁底，支座与支承垫石应密贴，无缝隙。
6）、严格控制灌浆的浆体流动性与均匀性，确保灌注密实。

三、 质量标准
支座安装后，其允许误差应符合下表的规定

支座安装允许误差

序 号
项 目
允许误差
1
支座中心线与墩台十字线的纵向错动量
≤15mm
2
支座中心线与墩台十字线的横向错动量
≤10mm
3
支座板每块板边缘高差
≤1mm
4
支座螺栓中心位置偏差
≤2mm
5
同一端两支座横向中心线间的相对错位
≤5mm
6
螺 栓
垂直梁底板
7
4个支座顶面相对高差
2mm
8
同一端两支座纵向
中线间的距离
误差与桥梁设计中线线对称
+30mm
-10
误差与桥梁设计中线线不对称
+15mm
-10
四、梁体安装支座注意事项
1）支座存放应避免阳光直接照射、雨雪浸淋，并保持清洁；严禁与酸、碱、油类、有机溶剂等影响支座质量的物体接触，并距热源1m以上。
2）安装支座应在提梁机吊梁之前进行，按照线路纵向坡度正确安装，活动支座及固定支座位置方向应符合设计。
3）支座安装在箱梁底部后，应拧紧支座与梁体的连接螺栓，在支座与梁底预埋钢板之间不得有间隙，如有空隙，应采用注浆方式填充。
具体安装参考“通桥（2007）8360”安装图

交底人（签字）： 日期：
接收人（签字）：

日期：
