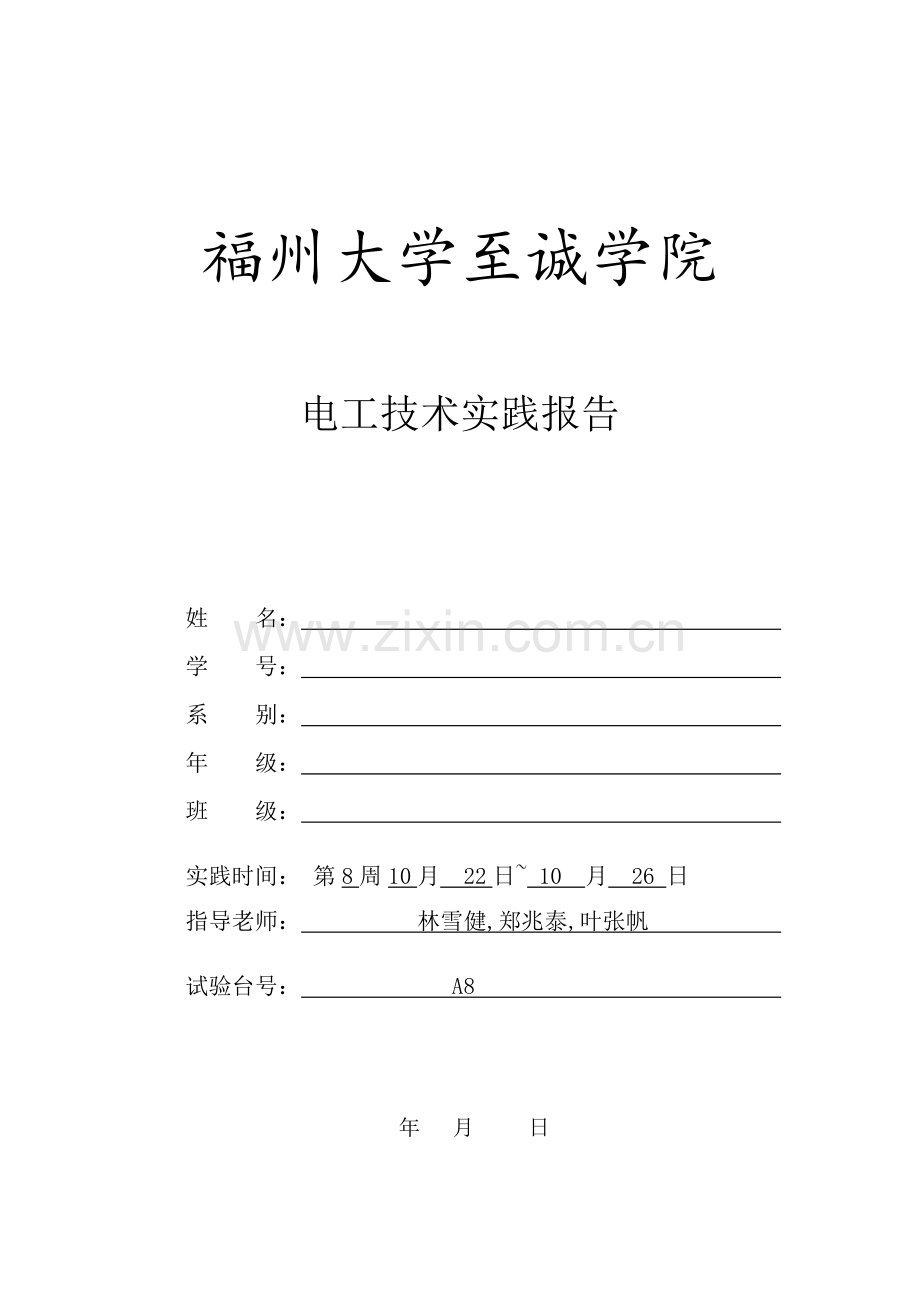

福州大学至诚学院

电工技术实践报告

姓 名：
学 号：
系 别：
年 级：
班 级：
实践时间： 第8周10月 22日~ 10 月 26 日
指导老师： 林雪健,郑兆泰,叶张帆
试验台号： A8

年 月 日

一． 实践目的
1. 实践目的和意义
（1）、通过实践,巩固所学知识，学会理论联系实践，通过实验实际操作，加强动手能力。
（2）、通过实践学习并简单的运行了电控的一些操作，掌握一些基本的电控工程工艺，以及一些生活和工业用电常识。
（3）、认识和了解了一些生活中常见却又不知其功能的器件，扩宽了我们的知识面，增长了不少见识。
2. 实践要求
（1）、了解用电安全知识，合理安全的连接电路，避免出现短路，触电等危险现象，以及处理触电等危险情况的措施；
（2）、学会通过电路图连接控制电器、控制电路等操作、并对各种电路保护功能有所认识；
（3）、学会简单电动机的应用电路设计、改装和调试；
二． 基础实践内容
1. 第一个基础实践内容（手动启动定时停止线路）

A． 电路图

控制电气元器件安装位置图

安装接线图

B． 原理
按下启动按钮时，电动机就启动连续运转；当时间继电器的延迟时间到时，自动停止运转。
C． 器件
三相交流电源、交流接触器、转接模板、电动机、按钮板、护套导线若干、3p空气开关、时间继电器、热继电器、接线排。
D． 操作流程

按下SB2
SB2动合触头接通
接触器KM1线圈得电
时间继电器KT线圈得电
接触器KM1动合辅助触头接通（实现自保持）
接触器KM1主触头接通
电机M通电启动进入工作状态
时间继电器到时，KT触头断开，KM1线圈失电
接触器KM1所有触头断开，电机M失电，停止工作（按下SB1也可停止工作）

2第二个基础实践内容 （三相异步电机直接正反转）
A. 电路图
安装接线图

B. 原理
按下SB1则SB1的联锁开关SB1打开，则接触器KM1通电，接触器KM1主触头接通，KM2开路，实现正转。当SB2合上，则变成KM2接通，电动机反转。于是电动机便实现了正反转的功能。
C. 器件
三相交流电源、电动机、空气开关、热继电器、交流接触器、按钮板、接线排、导线若干。

D. 操作流程
（1）、正转控制：
按下SB1
SB1常闭触头先分断对KM2联锁（切断反转控制电路）
SB1常开触头后闭合
KM1线圈得电
KM1自锁触头闭合自锁
KM1主触头闭合
KM1联锁触头分断对KM2联锁（切断反转控制电路）
电机得电启动连续正转

（2）、反转控制：
按下SB2
SB2常闭触头先分断

KM1线圈失电
KM1自锁触头分断解除自锁
KM1主触头断开
KM1联锁触头恢复闭合
电机失电
SB2常开触头后闭合

KM2线圈得电
KM2自锁触头闭合自锁
KM2主触头闭合
KM2联锁触头分断对KM1联锁（切断正转控制电路）
电机得电，启动连续反转

（3）、停止
按下SB3，整个控制电路失电，主触头分开，电机失电，停止转动。

3 设计题目：电机小车自动往返电路（即按下启动按钮，小车开始启动移动到目的地，停下，并在目的地等待一段时间，时间到后，自动返回出发点停下）
A. 电路图

B. 原理
按下SB2时，KM1线圈得电，电机开始正转，小车驶向目的地，当小车到达目的地时行程开关SQ1常闭触点断开，SQ1常开触点闭合，电机停止前进，时间继电器开始计时，当时间继电器计时完毕，其常开触点闭合，KM2线圈得电，电机开始反转，小车返回出发点，SQ2常闭触点断开，电机停转，小车停下。
C. 器件
三相交流电源、电动机、空气开关、行程开关、热继电器、时间继电器、交流接触器、按钮板、接线排、导线若干
D. 操作流程

按下SB2
SB2动合触头接通
接触器KM1线圈得电
接触器KM1动合辅助触头接通（实现自保持）
接触器KM1主触头接通
电机M通电启动，小车向右移动
当小车到达目的地时，行程开关SQ1常开触点闭合；常闭触点断开
电机反转，小车向左行驶
KT线圈得电，时间继电器工作
KM1线圈失电，小车停下
时间继电器到时，KT常开触点闭合，KM2线圈得电
接触器KM2动合辅助触头接通（实现自保持）
接触器KM2主触头接通
当小车到达出发点时，行程开关SQ2常闭触点断开
电机停止转动，小车停下（按下SB1亦可直接停止）

三． 实践成果以及总结

（1）手动启动定时停止电路实物图：

总结： 第一次课，通过老师详细的讲解，我们明白了生活当中一些线路的基本原理和接法，通过接线图来接线，总体比较简单。难点在工艺上，如何使线看得更直更美观。本次实践培养了我们读图能力，提高了接线工艺水平，增强了动手能力。

（2）三相异步电机直接正反转电路实物图：

总结：本次课在原来的基础上实现了电机正反转，使我们对现实生活中电机工作的基本原理有了更深刻的认识，加上有第一节课的基础，这次的接线比较顺利，工艺上也有所提升。

（3）、电机小车自动往返电路实物图：

总结：本次实践是老师提出方案，大家一起探讨实现方案， 这个过程收获颇多，大家集思广益，不仅活跃了大家的思维，还锻炼了大家把理论转化为实际的能力，增强了同学们对电路的理解。最终，我们通过老师的指导得出一个比较完善可行的方案，并顺利连线成功。

四． 实践心得体会
1、安全第一，实验之前老师就对用电安全进行了详细的讲解，使我们对生活中用电安全情况有了较全面的了解。
2、第一个实验较简单，意在对各个器件如：交流接触器，时间继电器，热继电器等的工作原理了解，同时学会在电路中的应用。最大的难点还是在于布线工艺上，通过训练，大家有了很大提升。

3、第二个实验在第一个实验的基础上有了很大的改进，同学们的布线工艺水平也有明显提升，接线速度较快，更有效率。
4、最后一个实验是对前面所学知识进行融合，考验同学们本周实践的成果，通过与老师探讨实例解决方案的过程，使我们对于各器件有了更深的认识，对其功能掌握更加透彻，提高了我们理论联系实际以及解决实际问题的能力，也是这次实践的最终目的。
