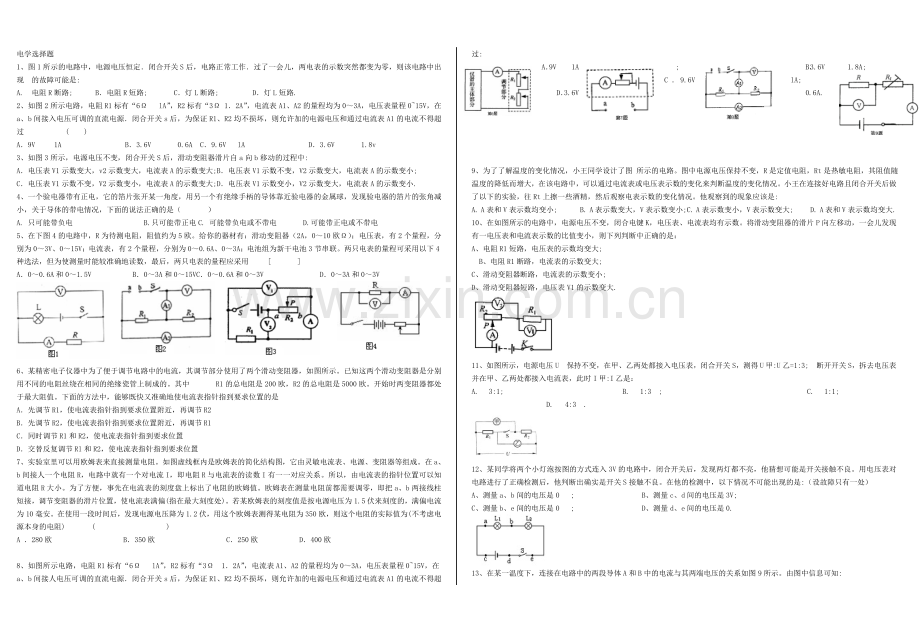

初中物理电学选择题.doc

电学选择题1、图1所示的电路中，电源电压恒定闭合开关S后，电路正常工作过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是:A.电阻R断路; B电阻R短路; C灯L断路; D灯L短路.2、如图2所示电路，电阻R1标有“6 lA”，R2标有“3 12A”，电流表A1、A2的量程均为03A，电压表量程015V，在a、b间接入电压可调的直流电源闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过 ()A9V 1A B3.6V 0.6A C9.6V lA D3.6V 1.8v3、如图3所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中:A电压表V1示数变大，v2示数变大，电流表A的示数变大;B电压表V1示数不变，V2示数变大，电流表A的示数变小;C电压表V1示数不变，V2示数变小，电流表A的示数变大;D电压表V1示数变小，V2示数变大，电流表A的示数变小.4、一个验电器带有正电，它的箔片张开某一角度，用另一个有绝缘手柄的导体靠近验电器的金属球，发现验电器的箔片的张角减小，关于导体的带电情况，下面的说法正确的是（ ）A. 只可能带负电 B.只可能带正电C. 可能带负电或不带电 D.可能带正电或不带电 5、在下图4的电路中，R为待测电阻，阻值约为5欧。给你的器材有：滑动变阻器（2A，010欧）；电压表，有2个量程，分别为03V、015V；电流表，有2个量程，分别为00.6A、03A；电池组为新干电池3节串联。两只电表的量程可采用以下4种选法，但为使测量时能较准确地读数，最后，两只电表的量程应采用 A00.6A和01.5V B03A和015VC00.6A和03V D03A和03V6、某精密电子仪器中为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如图所示。已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的。其中 R1的总电阻是200欧，R2的总电阻是5000欧。开始时两变阻器都处于最大阻值。下面的方法中，能够既快又准确地使电流表指针指到要求位置的是A先调节R1，使电流表指针指到要求位置附近，再调节R2B先调节R2，使电流表指针指到要求位置附近，再调节R1C同时调节R1和R2，使电流表指针指到要求位置D交替反复调节Rl和R2，使电流表指针指到要求位置7、实验室里可以用欧姆表来直接测量电阻。如图虚线框内是欧姆表的简化结构图，它由灵敏电流表、电源、变阻器等组成。在a、b间接人一个电阻R，电路中就有一个对电流I，即电阻R与电流表的读数I有一一对应关系。所以，由电流表的指针位置可以知道电阻R大小。为了方便，事先在电流表的刻度盘上标出了电阻的欧姆值。欧姆表在测量电阻前都需要调零，即把a、b两接线柱短接，调节变阻器的滑片位置，使电流表满偏(指在最大刻度处)。若某欧姆表的刻度值是按电源电压为1.5伏来刻度的，满偏电流为10毫安。在使用一段时间后，发现电源电压降为1.2伏，用这个欧姆表测得某电阻为350欧，则这个电阻的实际值为(不考虑电源本身的电阻) ( )A 280欧 B350欧 C250欧 D400欧8、如图所示电路，电阻R1标有“6 lA”，R2标有“312A”，电流表A1、A2的量程均为03A，电压表量程015V，在a、b间接人电压可调的直流电源闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过:A9V 1A ; B3.6V 1.8A; C9.6V lA; D3.6V 0.6A.9、为了了解温度的变化情况，小王同学设计了图 所示的电路。图中电源电压保持不变，R是定值电阻，Rt是热敏电阻，其阻值随温度的降低而增大，在该电路中，可以通过电流表或电压表示数的变化来判断温度的变化情况。小王在连接好电路且闭合开关后做了以下的实验，往Rt上擦一些酒精，然后观察电表示数的变化情况。他观察到的现象应该是:A. A表和V表示数均变小;B. A表示数变大，V表示数变小;C. A表示数变小，V表示数变大; D. A表和V表示数均变大.10、在如图所示的电路中，电源电压不变，闭合电键K，电压表、电流表均有示数。将滑动变阻器的滑片P向左移动，一会儿发现有一电压表和电流表示数的比值变小，则下列判断中正确的是：A、电阻R1短路，电压表的示数均变大;B、电阻R1断路，电流表的示数变大;C、滑动变阻器断路，电流表的示数变小;D、滑动变阻器短路，电压表V1的示数变大.11、如图所示，电源电压U保持不变，在甲、乙两处都接入电压表，闭合开关S，测得U甲:U乙=1:3;断开开关S，拆去电压表并在甲、乙两处都接入电流表，此时I甲:I乙是：A. 3:1; B. 1:3; C. 1:1; D. 4:3.12、某同学将两个小灯泡按图的方式连入3V的电路中，闭合开关后，发现两灯都不亮，他猜想可能是开关接触不良。用电压表对电路进行了正确检测后，他判断出确实是开关S接触不良。在他的检测中，以下情况不可能出现的是:（设故障只有一处）A、测量a、b间的电压是0 ; B、测量c、d间的电压是3V;C、测量b、e间的电压是0 ; D、测量d、e间的电压是0.13、在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图9所示。由图中信息可知:AA导体的电阻为10;BB导体的电阻为10;CA导体两端电压为3V时，通过A导体的电流为0.3A;DB导体两端电压为3V时，通过B导体的电流为0.6A.14、如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是A油量表是由电流表改装而成的BR 、R0在电路中是并联的 C油位越高，流过R的电流越大 D油位越高，R两端的电压越大15、如图9所示，设电源电压保持不变，R0=10 ，当闭合开关，滑动变阻器的滑片P在中点c时，电流表的示数为0.3A；移动滑片P至b端时，电流表的示数为0.2A，则电源电压U与滑动变阻器的最大阻值R分别为 （ ）AU=3V R=5 BU=6V R=10 CU=6V R=20 DU=3V R=15. 16、在图3所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是 A电流表A、电压表V1示数都减小，电压表V2示数增大 B电流表A、电压表V1示数都变大，电压表V2示数变小 C电流表A的示数减小，两电压表示数不变 D三个电表的示数都不变17、如右图所示电路，电源电压保持不变，R1=4，R2=6。（1）开关S1断开、S2闭合时，电流表示数为1.5A，求电源电压；（2）开关S1、S2都断开时，求电流表的示数；（3）开关S1、S2都闭合时，电流表示数为2A，求R3的阻值。（10分） 18、两个定值电阻，甲标有“16，15 A”，乙标有“22，05 A ”的字样。现把它们串联起来。则该串联电路两端允许加的最大电压是：A、57V B 、41V C、35V D、19V 19、根据公式RUI，可以知道 （ ） A一段导体的电阻，在电压不变时，与电流强度成正比 B一段导体的电阻，在电流强度不变时，与电压成正比 C一段导体的电阻，与电压成正比，与电流强度成反比 D导体的电阻等于这段导体两端的电压与通过导体的电流强度的比值 20、如图6所示，当S由断开到闭合，电流表两次示数之比为15，由此可知，电阻与 之比为：A、51 B、15 C、14 D、4121、对欧姆定律公式IU / R的理解，下面的哪一句话是错误的？ ( ) A对某一段导体来说，导体中的电流跟它两端的电压成正比 B在相同电压的条件下，不同导体中的电流跟电阻成反比 C导体中的电流既与导体两端的电压有关，也与导体的电阻有关 D因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关。 22、在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（ ）(A)电压表示数变大，灯变暗。 (B)电压表示数变小，灯变亮。(C)电流表示数变小，灯变亮。 (D)电流表示数不变，灯变暗。23、酒精测试仪用于对机动车驾驶人员是否酗酒及其他严禁酒后作业人员的现场检测，它利用的是一种二氧化锡半导体型酒精气体传感器酒精气体传感器的电阻随酒精气体浓度的变化而变化，在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻，这样，显示仪表的指针就与酒精气体浓度有了对应关系如果二氧化锡半导体型酒精气体传感器电阻的倒数与酒精气体的浓度成正比，那么，电压表示数u与酒精气体浓度c之间的对应关系正确的是 ( )A.U越大，表示c越大，c与U成正比B.U越大，表示c越大，但是c与U不成正比C.U越大，表示c越小，c与U成反比D.U越大，表示c越小，但是c与U不成反比24、如图5所示，接通电路，当滑动变阻器滑片P向右滑动过程中，下列说法正确的是 （ ）AV1示数变大，灯泡L的实际功率变小 BV2示数变大，灯L亮度变亮CV2示数不变，灯L的亮暗变暗 DV1与A示数比值变大，灯L亮度变暗25、在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是15，由此可知，电阻与之比是（ ）A51； B15；C14；D41。26、.如图5所示电路电源电压不变当开关闭合时滑动变阻器的滑片P向右移动时下列判断正确的是（ ）A.电压表示数变大 B.电流表A1的示数变小C.灯泡变暗 D.电流表A2的示数变小 27、一只20的定值电阻与一个最大阻值是60的滑动变阻器并联当滑动变阻器的滑片在两端之间滑动时总电阻的变化范围是（）A2060 B015 C1520 D020 28、有一段粗细均匀的电阻丝将它接在6V的电源上时通过它的电流是05A如果把它们对折起来并拧成一股再接在这个电源上那么通过它的电流将是（）A05A B1A C2A D025A29、如图3所示，电源电压不变，灯L的电阻为20，当滑动变器滑片P位于中点时，电压表的示数为2V，电流表的示数为0.2A，当滑片位于变阻器最右端时，电压表的示数为A. 3V B. 4V C. 6V D. 8V30、在图4所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。闭合电键S，四个电路中电流表的示数由大到小排列正确的是 （ ） A I甲 I乙 I丁 I丙。 B I丁 I甲 I乙 I丙。 C I甲 I乙 I丙 I丁。 C I丁 I乙 I甲 I丙。31、R1和R2两只电阻器串联在某电路中，R1、R2两端的电压之比为5：4，若把它们并联后接到另一电路中，通过R1、R2的电流之比为A4：5 B5：4 C16：9 D25：16 32、如图所示电路中，R120，电流表示数为0.3A，总电流为0.5，则通过R2的电流及电阻R2的阻值分别为 A1.5 A 4 B0.6A 10C0.4A 40 D0.2A 3033、如果将图15中滑线变阻器的A、D二接线接在电路中的MN间，为使电压表读数变小，问触头P应该： A向左滑动 B向右滑动C向左、向右均可以 D无法实现 34、如图所示的电路，电源电压一定，R1=10欧，R2=30欧，当开关S1、S2都闭合时，电流表的示数为3.0安，电压表的示数不为零，则当开关S1闭合，S2断开时，电流表的示数可能是A4.0安 B5.0安 C3.0安 D3.6安35、如图所示，三个完全相同的电阻（阻值均不大于10），连接在电路中，已知AB两点间的电压是U，通过A点的电流为I，且电压表内阻很大，电流表内阻很小可忽略，则电流表和电压表示数分别是（ ）A、， B、，C、 I ，U D、2I ，2U36、利用右图所示的电路可以测量出电压表的电阻，R为电阻箱,电源电压恒定不变，当R取不同阻值时，电压表均对应有不同读数U，多次改变电阻箱的阻值，所得到的IU-R图象为下图中的哪一个 （ ）37、如图所示，当开关S断开和闭合时，电流表示数之比是14，则电阻R1与R2之比是（ ）A、14 B、41 C、13 D、2338、下面电路中电流表读数如下图所示，则R1与 R2阻值之比是（ ）A、3：2 B、2：3 C、5：2 D、2：539、如上右图所示电路，P位于滑动变阻器的中点，当在ab之间加上60V的电压时，接在cd之间的电压表示数为30V，如果在cd之间加上60V的电压，将同样的电压表接在ab之间时的示数为（ ）A20V B30V C60V D120V40、如图所示，当开关S闭合后，两灯均能发光，且已知甲表的读数为2.0，乙表的读数为4.0（单位为伏或安），则可求得A灯L1的电阻为0.5欧 B灯L1的电阻为2欧C灯L2的电阻为0.5欧 D灯L2的电阻为2欧参考答案一、选择题1、C2、 3、D4、解析验电器的箔片的张角减小说明箔片上正电荷减小，而金属球上的正电荷增加，显然这是导体的异种电荷吸引的结果。这说明导体是不可能带正电的，导体带负电是可能的。但如果导体不带电，靠近带正电的金属球时，由于静电感应，导体的近端会出现异种电荷负电荷，远端会出现同种电荷正电荷，这种感应电荷也会对金属球的正电荷有吸引作用，使箔片上的正电荷减小，所以完整的答案是：带负电或不带电都可能。正确答案为C。 5、C 6、B 7、A8、B9、A10、D11、B12、D13、B14、D 15、C 16、A 17、6V、0.6A、12 18、D 19、D 20、D 21、D 22、A 23、B 24、D 25、D26、D 27、B 28、C 29、A 30、.B 31、A 32、D 33、A 34、D 35、C 36、A 37、C 38、B 39、C 40、D
