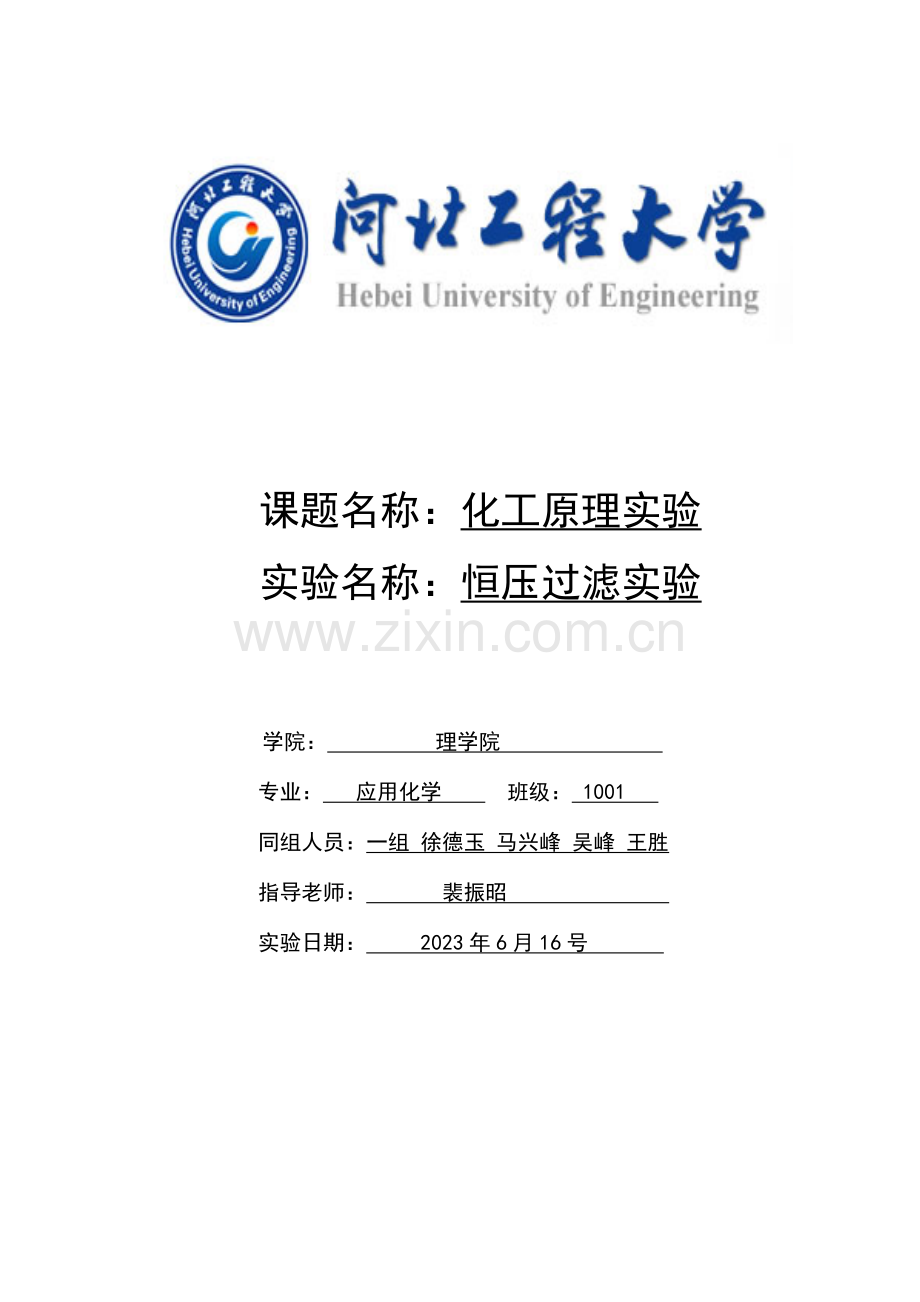

课题名称：化工原理实验
实验名称：恒压过滤实验

学院： 理学院
专业： 应用化学 班级： 1001
同组人员：一组 徐德玉 马兴峰 吴峰 王胜
指导老师： 裴振昭
实验日期： 2023年6月16号

一． 实验目的
(1) 熟悉板框压滤机的构造和操作方法；
(2) 通过恒压过滤实验，验证过滤基本原理；
(3) 测定过滤常数K、qe、θ；
(4) 了解过滤压力对过滤速率的影响。

二． 实验原理

如图一所示，滤浆槽内配有一定浓度的轻质碳酸钙悬浮液（浓度在2-4%左右），用电动搅拌器进行均匀搅拌(浆液不出现旋涡为好)。启动旋涡泵，调节阀门3使压力表5指示在规定值。滤液在计量桶内计量。
过滤、洗涤管路如图二示

三． 重要仪器设备
(1) 旋涡泵: 型号:
(2) 搅拌器: 型号: KDZ-1 ; 功率: 160w 转速: 3200转/分
(3) 过滤板: 规格: 160*180*11（mm）
(4) 滤布：型号 工业用；过滤面积0.0475m2
(5) 计量桶：第一套 长275 mm、宽325mm

四． 操作方法与实验环节
(1) 系统接上电源，打开搅拌器电源开关，启动电动搅拌器2。将滤液槽10内浆液搅拌均匀。
(2) 板框过滤机板、框排列顺序为：固定头-非洗涤板-框-洗涤板-框-非洗涤板-可动头。用压紧装置压紧后待用。
(3) 使阀门3处在全开、阀4、6、11处在全关状态。启动旋涡泵12，调节阀门3使压力表5达成规定值。
(4) 待压力表5稳定后，打开过滤入口阀6过滤开始。当计量桶13内见到第一滴液体时按表计时。记录滤液每增长高度20mm时所用的时间。当计量桶13读数为160 mm时停止计时，并立即关闭入口阀6。
(5) 打开阀门3使压力表5指示值下降。启动压紧装置卸下过滤框内的滤饼并放回滤浆槽内，将滤布清洗干净。放出计量桶内的滤液并倒回槽内，以保证滤浆浓度恒定。
(6) 改变压力，从（2）开始反复上述实验。
(7) 每组实验结束后应用洗水管路对滤饼进行洗涤，测定洗涤时间和洗水量。
(8) 实验结束时阀门11接上自来水、阀门4接通下水，关闭阀门3对泵及滤浆进出口管进行冲洗。
操作时应注意的事项：
1) 过滤板与框之间的密封垫应注意放正，过滤板与框的滤液进出口对齐。用摇柄把过滤设备压紧，以免漏液。
2) 计量桶的流液管口应贴桶壁，否则液面波动影响读数。
3) 实验结束时关闭阀门3。用阀门11、4接通自来水对泵及滤浆进出口管进行冲洗。切忌将自来水灌入储料槽中。
4) 电动搅拌器为无级调速。使用时一方面接上系统电源，打开调速器开关，调速钮一定由小到大缓慢调节，切勿反方向调节或调节过快损坏电机。
5) 启动搅拌前，用手旋转一下搅拌轴以保证顺利启动搅拌器。

五． 实验数据记录和解决
已知：
槽规格：S=27.5cm*32.6cm=0.08965m2
过滤面积：A=0.0475m2
△ V=S×H
△ q=△V/A

组别
压强（MPa）
时间t（s）
高度H（mm）
Δq (*10-3m3/m2)

Δθ(s)
Δθ/Δq
第一组
0.155
0
79.0
0
0.004
0
3796.2
30
83.2
7.90
0.012
30
4195.8
60
87.2
15.4
0.019
30
3986.0
90
91.0
22.6
0.026
30
4195.8
120
94.8
29.7
0.033
30
4309.2
150
98.5
36.7

30

第二组
0.20
0
79.5
0
0.008
0
1771.6
30
88.5
16.9
0.023
30
2097.9
60
95.1
29.4
0.037
30
2415.8
90
102.7
43.7
0.050
30
2530.8
120
109
55.5
0.060
30
3188.8
150
114
64.9

30

六． 实验结果
由图可得：
压强=0.155MPa时
斜率=14111 K=1.42*100-4m3/m2
截距=3831.4 qe=0.272 m3/m2
θe = qe * qe /K=519.2(s)

压强=0.20MPa时
斜率=24846 K=8.05*100-5m3/m2
截距=1516.9 qe=0.061m3/m2
θe = qe * qe /K=46.22(s)

两次测得的K、qe、θe均不同，且差异较大。一方面， K不仅与滤浆物性有关，并且与过滤操作压差有关，第一组与第二组的K值不同应当重要是由于压强不同导致的。而qe 由介质决定，与压强无关，由qe的变化可以推断介质阻力发生了变化。

七． 讨论、心得
1、 实验存在一定误差，其中重要是读数偏差产生，由于每次的读书高度差相差太小，且液体不断流入导致液面出现波动，所以读数产生的误差较大。更合理的方法可以适当增大两次读数的时间，使液面高度变化的误差减小。
2、 由于刚开始过滤时，滤饼尚未完全形成，过滤介质不能完全阻挡滤浆中的颗粒，导致浑浊现象，所以在过滤开始时，滤液常有一点混浊；一段时间后，滤饼逐渐形成，基本上可以截留住所有的颗粒，所以滤液又会逐渐变得澄清。
3、 一般来说，第一组实验的第一点Δθ/Δq会偏高。由于我们是从看到计量桶出现第一滴滤液时开始计时，在计量桶上升1cm时停止计时，但是在有液体流出前管道里还会产生少量滤液，而实验中管道里的液体体积产生所需要的时间并没有进入计算，从而导致所得曲线第一点往往有较大偏差。
4、 影响过滤速率的重要因素有过滤压强、过滤介质、过滤面积、仪器阻力、滤饼阻力和滤液物性等。
