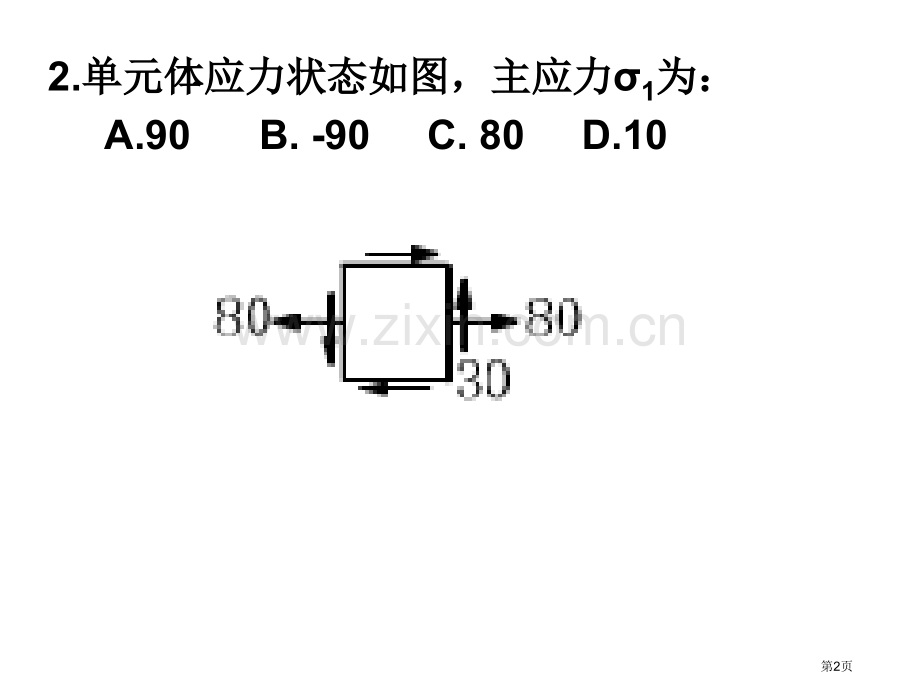

1、选择:选择:1.矩形截面简支梁受力如图示矩形截面简支梁受力如图示F3=F,其上各点应,其上各点应力状态见图示,关于它们正确性有四种答案,其力状态见图示,关于它们正确性有四种答案,其中正确一个是中正确一个是()。A.1,2 B.3,5C.1,5 D.2,4第1页2.单元体应力状态如图,主应力单元体应力状态如图,主应力1为:为:A.90 B.-90 C.80 D.10第2页3.在图示四种应力状态中,关于应力圆含有在图示四种应力状态中,关于应力圆含有相同圆心位置和相同半径者,为以下答案相同圆心位置和相同半径者,为以下答案中中()。A (a)与与(d)B (b)与与(c)C (a)与与(d)及及(c)

2、与与(b)D(a)与与(b)及及(c)与与(d)第3页 4.图中应力圆图中应力圆a、b、c表示应力状态分别为表示应力状态分别为A.二向应力状态、纯剪切应力状态、三向应力状态;二向应力状态、纯剪切应力状态、三向应力状态;B.单向拉应力状态、单向压应力状态、三向应力状单向拉应力状态、单向压应力状态、三向应力状态;态;C.单向压应力状态、纯剪切应力状态、单向拉应力单向压应力状态、纯剪切应力状态、单向拉应力状态;状态;D.单向拉应力状态、单向压应力状态、纯剪切应力单向拉应力状态、单向压应力状态、纯剪切应力状态。状态。第4页5.一点应力状态如图所表示,则其主应力分别为(一点应力状态如图所表示,则其主应力

3、分别为()。)。A.30MPa,100 MPa,50 MPa B.50 MPa,30MPa,-50MPaC.50 MPa,0,-50MPa D.-50 MPa,30MPa,50MPa第5页6.图示悬臂梁,承受载荷图示悬臂梁,承受载荷F=30KN,试绘制微,试绘制微体体A、B、C应力单元,并确定各点主应力应力单元,并确定各点主应力大小及方位。大小及方位。第6页7.已知应力状态如图所表示,应力单位均为已知应力状态如图所表示,应力单位均为MPa,试用解析法求:,试用解析法求:(1)主应力大小及主平面位置;)主应力大小及主平面位置;(2)在单元体上绘制主应力单元;)在单元体上绘制主应力单元;(3)求最

4、大切应力)求最大切应力。第7页8.图示悬臂梁,承受载荷图示悬臂梁,承受载荷F=30KN,试绘制微,试绘制微体体A、B、C应力单元,并确定各点主应力应力单元,并确定各点主应力大小及方位。大小及方位。第8页9.确定图示应力状态中最大正应力和最大切确定图示应力状态中最大正应力和最大切应力,并画出主平面微体。应力,并画出主平面微体。(图中应力单位图中应力单位为为MPa)第9页10.已知矩形截面梁已知矩形截面梁,某截面上剪力某截面上剪力Fs=120kN及弯矩及弯矩M=15kNm,绘出表示,绘出表示1、2、3、4点点应力状态单元体应力状态单元体,并求出各点主应力并求出各点主应力.b=50mm,h=100m

5、m.第10页11.如图所表示,锅炉直径如图所表示,锅炉直径D=1m,壁厚,壁厚=10mm,内受蒸汽压力,内受蒸汽压力p=5MPa。试求:。试求:(1)壁内主应力及最大切应力;)壁内主应力及最大切应力;(2)斜截面)斜截面ab上正应力及切应力。上正应力及切应力。第11页12.图示为一矩形截面铸铁梁,受两个横向力图示为一矩形截面铸铁梁,受两个横向力作用。(作用。(1)从梁表面)从梁表面A、B、C三点处取出三点处取出单元体上,画出此三点应力单元。(单元体上,画出此三点应力单元。(2)定)定性地绘出性地绘出A、B、C三点应力圆。(三点应力圆。(3)在各)在各点单元体上,大致地画出主平面位置和主点单元体上,大致地画出主平面位置和主应力方向。(应力方向。(4)试依据第一强度理论,说)试依据第一强度理论,说明(画图表示)梁破坏时裂缝在明(画图表示)梁破坏时裂缝在A、B、C点处走向。点处走向。第12页13下列图各切应力中,()为负切应下列图各切应力中,()为负切应力。力。第13页14.图示两危险点应力状态,其中图示两危险点应力状态,其中,按第四强,按第四强度理论比较危险程度,则(度理论比较危险程度,则()。)。A.a 点较危险点较危险 B.二者危险程度相同二者危险程度相同 C.b 点较危险点较危险 D.不能判断不能判断 第14页

展开阅读全文
