中央广播电视大学数控技术专业(专科)
《机械制图》课程考核说明
（试行）
一、关于课程考核的有关说明
机械制图课程是中央电视大学数控技术专业的统设必修课。课程教学总学时为90学时，5学分。其中理论教学50学时，课内实训40学时。
1、考核对象
中央广播电视大学开放教育试点数控技术专业学生。
2、考核方式
本课程采用形成性考核与期末考试（终结性考核）相结合的方式。总成绩为100分，及格为60分。形成性考核占总成绩的40%；期末考试占总成绩的60%。
中央电大统一组织编写形成性考核册。形成性考核册由4次形成性考核组成。形成性考核以完毕形成性考核册为主，由辅导老师按完毕的质量评分，每次形成性考核以百分计。学员形成性考核完毕情况由中央电大和省电大分阶段检查。
期末考试由中央电大统一命题，统一组织考试。
3、命题依据
本考核说明依据2023年1月审定的《中央广播电视大学数控技术专业机械制图课程教学大纲》编写。本课程所采用的文字教材为孙兰凤主编、中央广播电视大学出版社出版的《机械制图》教材。本考核说明及本课程所采用的文字教材是课程命题的依据。
4、考试规定
本课程考试着重考核学员对机械制图的基本概念、基本理论和基本作图技能的掌握情况。根据本专业培养目的的定位，对于综合应用性较强的问题以够用为度，不做过多、过深的规定。本考核说明对各章内容规定了考核知识点和考核规定，考试按了解、学会、掌握和纯熟掌握四个层次提出学生应达成的考核标准。

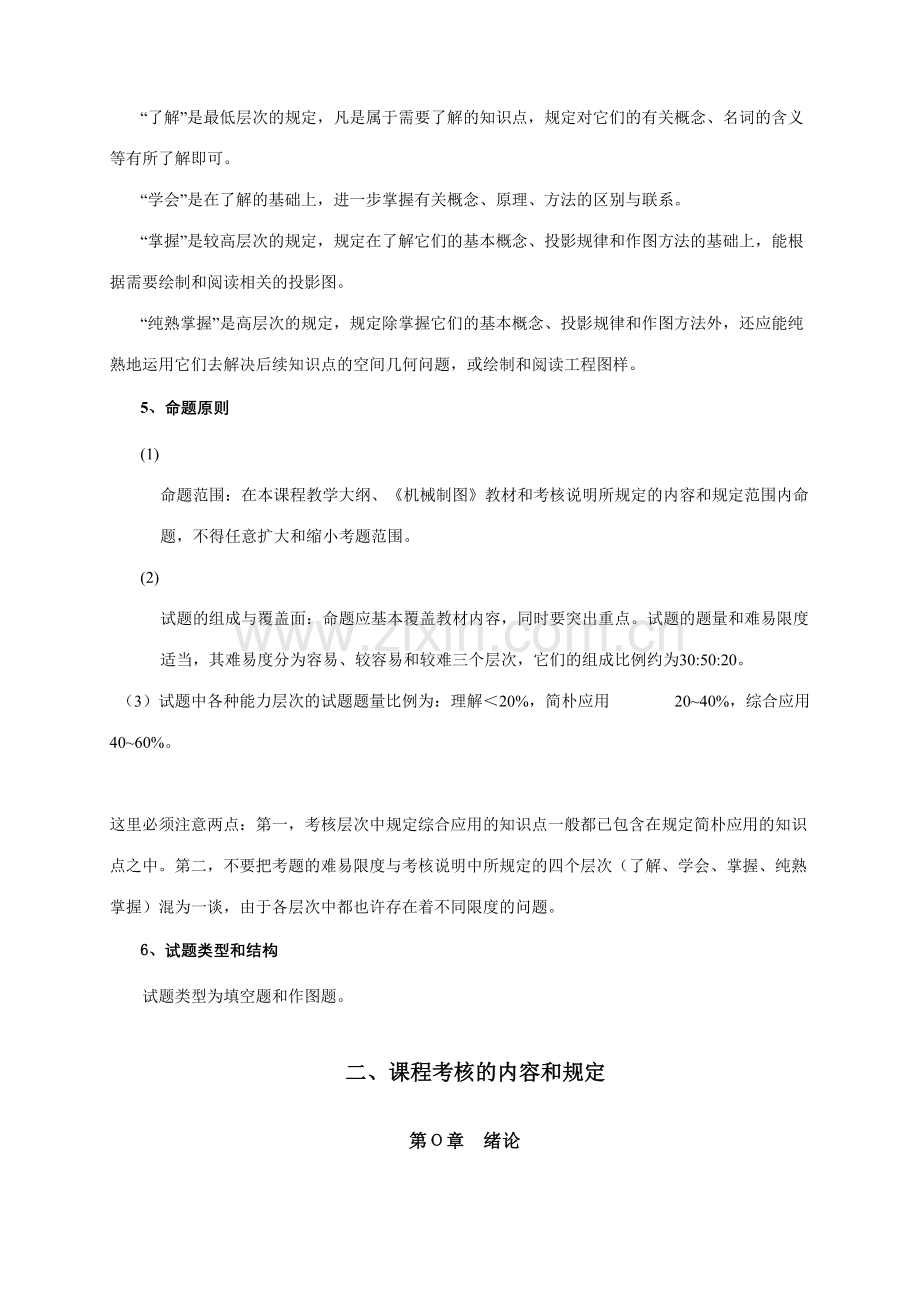

“了解”是最低层次的规定，凡是属于需要了解的知识点，规定对它们的有关概念、名词的含义等有所了解即可。
“学会”是在了解的基础上，进一步掌握有关概念、原理、方法的区别与联系。
“掌握”是较高层次的规定，规定在了解它们的基本概念、投影规律和作图方法的基础上，能根据需要绘制和阅读相关的投影图。
“纯熟掌握”是高层次的规定，规定除掌握它们的基本概念、投影规律和作图方法外，还应能纯熟地运用它们去解决后续知识点的空间几何问题，或绘制和阅读工程图样。
5、命题原则
(1) 命题范围：在本课程教学大纲、《机械制图》教材和考核说明所规定的内容和规定范围内命题，不得任意扩大和缩小考题范围。
(2) 试题的组成与覆盖面：命题应基本覆盖教材内容，同时要突出重点。试题的题量和难易限度适当，其难易度分为容易、较容易和较难三个层次，它们的组成比例约为30:50:20。
（3）试题中各种能力层次的试题题量比例为：理解＜20%，简朴应用 20~40%，综合应用 40~60%。
这里必须注意两点：第一，考核层次中规定综合应用的知识点一般都已包含在规定简朴应用的知识点之中。第二，不要把考题的难易限度与考核说明中所规定的四个层次（了解、学会、掌握、纯熟掌握）混为一谈，由于各层次中都也许存在着不同限度的问题。
6、试题类型和结构
试题类型为填空题和作图题。

二、课程考核的内容和规定
第Ο章 绪论
该部分内容不进行考核。学员通过学习，了解图样在工程中的作用和本课程的学习方法。
第一章 机械制图的基本知识与技能
考核知识点：
1．制图的基本规范及规则
2．尺寸注法
3．几何作图的作图基本原理及方法
4．平面图形的画法
5．绘图技能
考核规定
1. 掌握国家标准《技术制图》中图幅、比例、字体、图线、尺寸标注基本规定。
2. 了解制图的一般方法和环节，掌握常用绘图工具的对的使用方法；
3. 掌握线段等分、圆周等分、斜度、锥度、圆弧连接的画法；
4. 掌握带有尺寸标注的圆弧连接平面图形的手工绘图；
5. 掌握AutoCAD的基本操作和平面图形的绘制

第二章 投影法的基本知识
考核知识点：
1、 投影法的概念及投影法的分类
2、 物体的三面投影图
3、 立体上的点、直线、平面在三投影体系中的投影特性
4、 工程上常用的投影图
5、 基本体的投影
6、 轴测投影
7、 用AutoCAD绘制基本立体的实体模型及其投影
考核规定
1、使学生了解投影法的基本知识，理解和掌握正投影法的投影原理、投影特性及在第一角投影的三面投影图的投影规律、作图方法及其规定；了解工程上常用的投影图。
2、掌握各种基本体的形成、投影及其表面取点的方法，为组合体打下基础；
3、了解轴测投影的形成、画法及应用，熟悉轴测投影的特点，掌握徒手绘制正等测轴测草图的基本技法；
4、较纯熟地运用CAD绘制基本立体的实体模型和观测手段，并自动生成标准或辅助的二维投影轮廓图，为对的而迅速绘制复杂体的三维实体模型和投影图打下基础。
第三章 组合体投影图的画法、读法及尺寸注法
考核知识点：
1．组合体的组成形式及分析法
2．截切体的投影
3．相贯体的投影
4．复杂组合体的画图
5．组合体的读图
6．组合体的尺寸标注
7．组合体的正等测轴测图
8．用AutoCAD绘制组合体实体模型及其投影
考核规定
1、使学生了解组合体的组合形式，掌握各种表面邻接关系的画法；
2、纯熟掌握各种基本体被截切的基本形式、截交线的基本形状及求截交线投影的方法；
3、掌握正交圆柱相交的基本形式和相贯线的变化趋势，纯熟运用简化或近似画法绘制相贯线的投影，较快地绘制相交立体的投影；
4、学会运用形体分析法和线面分析法进行组合体的画图、读图和尺寸标注。做到投影对的、尺寸标注对的、完整、清楚。进一步提高空间思维能力、空间想象力和构型能力；
5、掌握绘制组合体的正等轴测图；
6、理解截切体和相交体是布尔运算的交、并、差集合运算的具体应用，学会并掌握用AutoCAD绘制组合体实体模型和二维投影轮廓图和标注尺寸；
第四章 图样的基本表达法
考核知识点：
1． 视图
2． 剖视图
3． 断面图
4． 局部放大图
5． 常用简化画法
6． 图样基本表达法的综合应用
7． 第三角投影简介
8． 用AutoCAD绘制视图、剖视图、断面图
考核规定
1、掌握基本视图、剖视图、断面图、局部放大图的画法、规定标注和各种表达法的应用范围。
2、学会运用常用的简化画法及标注。
3、了解第三角投影的画法
4、掌握用用AutoCAD绘制视图、剖视图、断面图的方法、环节

第五章 零件图与零件
考核知识点：
1．零件上的常见的标准结构的画法及尺寸注法
2．零件表达方案的视图选择
3．零件的技术规定
4．读零件图
5．常用标准件和与其相关的标准结构
6．用AutoCAD绘制零件图
考核规定
1．了解零件与机器、零件图与装配图之间的关系；
2．掌握零件上标准功能结构、标准工艺结构的画法、尺寸注法；
3．了解常用标准件与一般零件的不同，掌握常用标准件的规定标记及图示特点；
4．掌握直齿圆柱齿轮零件图的画法
5．掌握零件图阅读，掌握零件图的表达方法及技术规定的给定，能比较纯熟地查阅有关手册。；
6．学会用建块的方法绘制标准件、和表面粗糙度代号，以提高用CAD绘图效率；学会用AutoCAD绘制零件及零件图的全过程。

第六章 装配图
考核知识点：
1．装配图的作用和内容
2．装配图的表达方法
3．常见的合理装配结构
4．装配图的视图选择及画图
5．装配图的尺寸
6．装配图的零件序号、明细栏和技术规定
7．读装配图
8．用AutoCAD绘制装配图
考核规定
1．掌握装配图的一般画法、规定画法、特殊画法、标准件及齿轮等的装配画法和阅读；
2．掌握绘制和阅读简朴装配图的方法环节，可以从简朴的装配图上拆画零件图；
3．掌握用CAD绘制装配图和拆画零件图的方法环节。

四、终结性试题类型及其答案举例（例题暂缺）
本试题范例说明考题类型和试题的难易限度。
试题类型：
（一）在视图中标出直线AB、平面P和平面Q的三个投影，并判断它们对投影面的相对位置。（易）
（二）根据给定的三视图，画出立体的正等轴测图。（较易）
（三）完毕立体截切后的左视图。（较易）
（四）标注平面图形的尺寸（尺寸数值由图中量得，取整数, 单位为mm）（较易）
（五）将物体的主视图取全剖视图，补画左视图并取半剖视。（较难）
（六）阅读盘零件图并完毕下列问题（较难）
1．在指定位置画出右视图（尺寸从图中量取，不注尺寸，不画虚线）。
2．填空：零件的表面粗糙度；上偏差、下偏差。
3．指出该零件直径方向的重要尺寸基准

试题答案：

（一）

直线AB为 侧平线
平面P为 侧垂面
平面Q为 侧平面
（二）

（三）

（四）

（五）

（六）
2．（1）4， 1.6； 25。
（2）+0.011, 0。
