一、 热电厂主要能耗指标计算

绍兴热电专委会 陈耀东
一、热电厂能耗计算公式符号说明
符号
名   称
单 位
符号
名   称
公    式
单位
1
  E
  Eg
  Ez
  Ed
  Er
  Ew
电量
总发电量
总供电量
总厂用电量
用于发电厂用电量

用于供热厂用电量

用于热网和其他厂用电量

104kwh
104kwh
104kwh
104kwh

104kwh

104kwh

ed

er

发电厂用电率

单位供热厂用电

E=(Eg+Ez)

Ez=(Ed+Er+Ew)
ed=(Ed/E)*102
Ed=Ez(1-α)
er=(Er/Qr)*104
当Ew=0时，ER=Ezα

104kwh

104kwh
％
104kwh
kwh/GJ
104kwh
2
  Qr
  Qh
供热量
总供热量
用于发电和供热总热量

GJ
GJ

α

供热比

α=Qr/Qh

3
  B
  Bd

    Br
标煤耗量
用于供热和发电总耗煤量
用于发电总耗煤量

用于供热总耗煤量

T
T

T

bg
bd

br

单位供电标煤耗
单位发电标煤耗

单位供热标煤耗

bg=bd/[1-(ed/100)]
bd=(Bd/E)*102
    Bd=B(1-α)
br=(Br/Qr)*103
   Br=Bα

g/kwh
g/kwh
T
Kg/GJ
T
4 R
热电比

R=(Qr/36Eg)*102

5η0
热效率

η0=[(Qr+36Eg)/29.3B]*102(%)

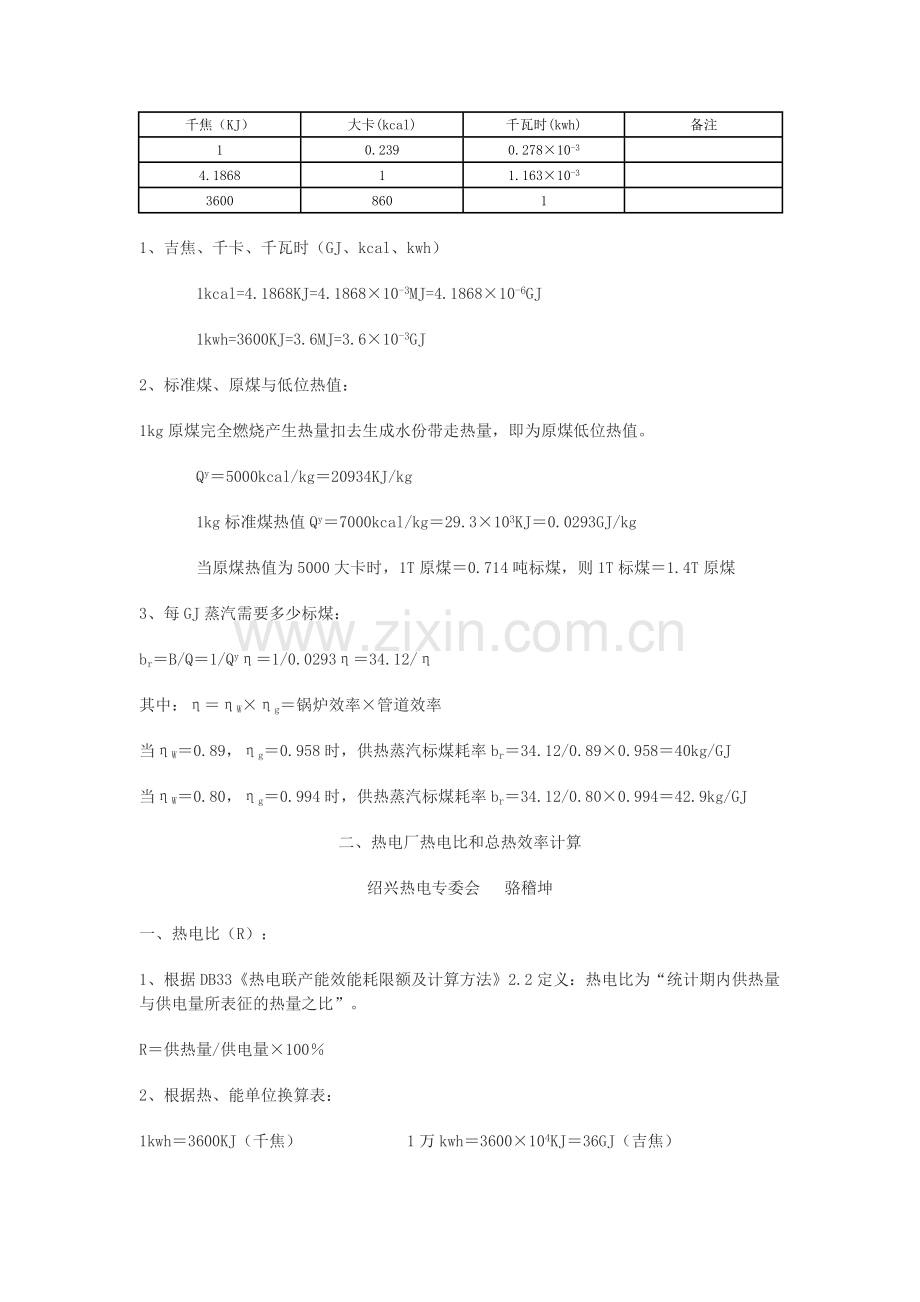

二、能耗热值单位换算
千焦（KJ）
大卡(kcal)
千瓦时(kwh)
备注
1
0.239
0.278×10-3

4.1868
1
1.163×10-3

3600
860
1

1、吉焦、千卡、千瓦时（GJ、kcal、kwh）
    1kcal=4.1868KJ=4.1868×10-3MJ=4.1868×10-6GJ
    1kwh=3600KJ=3.6MJ=3.6×10-3GJ
2、标准煤、原煤与低位热值：
1kg原煤完全燃烧产生热量扣去生成水份带走热量，即为原煤低位热值。
    Qy＝5000kcal/kg＝20934KJ/kg
    1kg标准煤热值Qy＝7000kcal/kg＝29.3×103KJ＝0.0293GJ/kg
    当原煤热值为5000大卡时，1T原煤＝0.714吨标煤，则1T标煤＝1.4T原煤
3、每GJ蒸汽需要多少标煤：
br＝B/Q＝1/Qyη＝1/0.0293η＝34.12/η
其中：η＝ηW×ηg＝锅炉效率×管道效率
当ηW＝0.89，ηg＝0.958时，供热蒸汽标煤耗率br＝34.12/0.89×0.958＝40kg/GJ
当ηW＝0.80，ηg＝0.994时，供热蒸汽标煤耗率br＝34.12/0.80×0.994＝42.9kg/GJ
二、热电厂热电比和总热效率计算
绍兴热电专委会  骆稽坤
一、热电比（R）：
1、根据DB33《热电联产能效能耗限额及计算方法》2.2定义：热电比为“统计期内供热量与供电量所表征的热量之比”。
R＝供热量/供电量×100％
2、根据热、能单位换算表：
1kwh＝3600KJ（千焦）       1万kwh＝3600×104KJ＝36GJ（吉焦）
3、统一计量单位后的热电比计算公式为：
R＝（Qr/Eg×36）×100％
式中：  Qr——供热量GJ             Eg——供电量万kwh
4、示例：
某热电厂当月供电量634万kwh，供热量16万GJ，其热电比为：
R＝（16×104/634×36）×100％＝701％
二、综合热效率（η0）
1、根据浙江省地方标准DB33定义，综合热效率为“统计期内供热量与供电量所表征的热量之和与总标准煤耗量的热量之比”
η0＝（供热量＋供电量）/（供热标煤量＋供电标煤量）
2、根据热、能单位换算表
1万kwh＝36GJ
1kcal＝4.1868KJ
1kg标煤热值＝7000kcal
1kg标煤热值＝7×103×4.1868＝29.3×103KJ＝0.0293GJ
3、统一计量单位后的综合热效率计算公式为
η0＝[（Qr＋36Eg）/(B×29.3）]×100％
式中：Qr——供热量GJ
      Eg——供电量万kwh
      B——总标煤耗量t
4、示例：
某热电厂当月供电量634万kwh，供热量16万GJ，供热耗标煤6442吨，供电耗标煤2596吨，该厂总热效率为：
η0＝[(16×104＋36×634)/（6442＋2596）×29.3]×100％＝69％

热电厂经济指标释义与计算
1.       发电量
电能生产数量的指针。即发电机组产出的有功电能数量。计算单位：万千瓦时（1x104kwh）
2.       供电量
发电厂实际向外供出电量的总和。即出线有功电量总和。单位：万千瓦时（1x104kwh）
3.       厂用电量
厂用电量＝发电量－供电量 单位： 万千瓦时（1x104kwh）
4.       供热量
热电厂发电同时，对外供出的蒸汽或热水的热量。计量单位：GJ
5.       平均负荷
计算期内瞬间负荷的平均值。计量单位： MW
6.       燃料的发热量
单位量的燃料完全燃烧后所放出的热量成为燃料的发热量，亦称热值。计算单位：KJ/Kg。
7.       燃料的低位发热量
单位量燃料的最大可能发热量（包括燃烧生成的水蒸气凝结成水所放出的汽化热）扣除水蒸汽的汽化热后的发热量。计量单位：KJ/Kg。
8.       原煤与标准煤的折算
总和能耗计算通则（GB2589-81）中规定：低位发热量等于29271kj（7000大卡）的固体燃料，称为1kg标准煤。标准煤是指低位发热量为2927kj/kg的煤。不同发热量下的耗煤量（原煤耗）均可以折算为标准耗煤量，计算公式如下：
标准煤耗量（T）＝原煤耗量x原煤平均低位发热量/标准煤低位发热量＝原煤耗量x原煤平均低位发热量/29271
9.       燃油与标准煤、原煤的换算
低位发热量等于41816kj（10000大卡）的液体燃料，称为1kg标准由。因为煤耗率计算中的耗用煤量还应包括锅炉点火及助燃用油量，所以还应将计算期间的燃油折算成原煤量或标准煤量来进行煤耗计算。公式：
燃油折标准煤量＝燃油耗量x燃油的低位发热量/标准煤的低位发热量
＝燃油耗量x41816/29271
＝燃油耗量x1.4286
燃油折原煤量＝燃油量x41816/原煤低位发热量
10.   主蒸汽汽温汽压：炉侧、机侧
11.   给水温度
12.   锅炉排烟温度
13.   飞灰可燃物
14.   高加投入率＝计算期内高加运行时间/汽轮机运行时间
15.   汽机真空度
16.   凝汽器端差、过冷度
17.   汽水损失率
汽水损失量＝锅炉补充水量－对外供热量
汽水损失率＝汽水损失量/锅炉产汽量x100％
18.   电厂补给水率
即电厂补充水量与锅炉产汽量的比率。
19.   供热发电热量分割比、供热比
供热发电热量分割比是指供热消耗热量与发电消耗热量分别占汽轮机进汽热量比率的关系。用来分割供热和发电的各项成本。
供热比是指供热耗热量占汽轮机进汽热量的比率。公式：
供热比＝供热量x供热焓值/汽机进汽量x汽机进汽焓值
∮＝DI/D’I’
D’―――计算期内汽轮机耗用的主汽量（T）
I’――――汽轮机进汽焓值（kj/kg）
D―――计算期内对外供热量（T）
I―――供热焓值（kj/kg）
发电比＝100％－供热比
供热发电热量分割比＝供热比/发电比
20.   锅炉正平衡效率
锅炉的输出热量与输入热量的比率。是反映燃料和介质带入炉内热量被利用程度的指标。计算公式为：
锅炉正平衡效率＝锅炉产汽量/（原煤耗量x原煤的低位发热量＋燃油耗量x燃油低位发热量＋给水量x给水焓值）
21.   汽轮机组汽耗率
是指汽轮机组每发一度电所消耗的蒸汽量。计算公式：
d＝D’x（100－∮）/（E/10）
22.   汽轮机组热效率
是指汽轮机组每发一度电所耗用的热量。
Q＝di’
23.   汽轮机效率
是指计算期内汽轮机组发出电能的当量热量与输入汽轮机发电热量的比率。抽凝机组采用公式：
η=10Ex3600/ （D’I’－ DI）
24.   热电厂发电热效率
q＝Q’/（E/10）
Q’―――计算期内热电厂发电耗用热量（kj）
Q’＝（耗用煤量x煤低位热值＋耗用油量x41816）x发电比
25.   热电厂热效率
是指汽轮机组发电量的当量热量占发电耗燃料含热量的比率，即每千瓦时发电量的当量热量与每千瓦时发电量所耗用燃料的含热量的比率，反映发电厂能源加工转换的效率。公式为：
热效率＝10Ex3600/（Bx29271）
B――计算期内发电标准煤耗
26.   热电厂耗用标煤量：
热电厂标准耗煤量＝（热电厂原煤耗量x原煤低位发热量＋耗用油量x41816）/29271
热电厂发电标煤耗量＝（热电厂原煤耗量x原煤低位发热量＋耗用油量x41816）x发电比/29271
27．热电厂发电原煤耗率
热电厂发电原煤耗＝发电耗原煤量/发电量
热电厂供热耗原煤量＝热电厂耗原煤量x供热比
热电厂发电耗原煤量＝热电厂原煤耗量x发电比
27.   热电厂发电标煤耗率＝热电厂发电标准煤耗量/发电量
28.   供电标煤耗＝发电标煤耗/（1－厂用电率）
29.   供热标煤耗＝供热耗用煤量/供热量
30.   热电比是指计算期内供热消耗热量与供电量的当量热量的比率。
热电比＝供热量x供热焓值/供电量x3600
