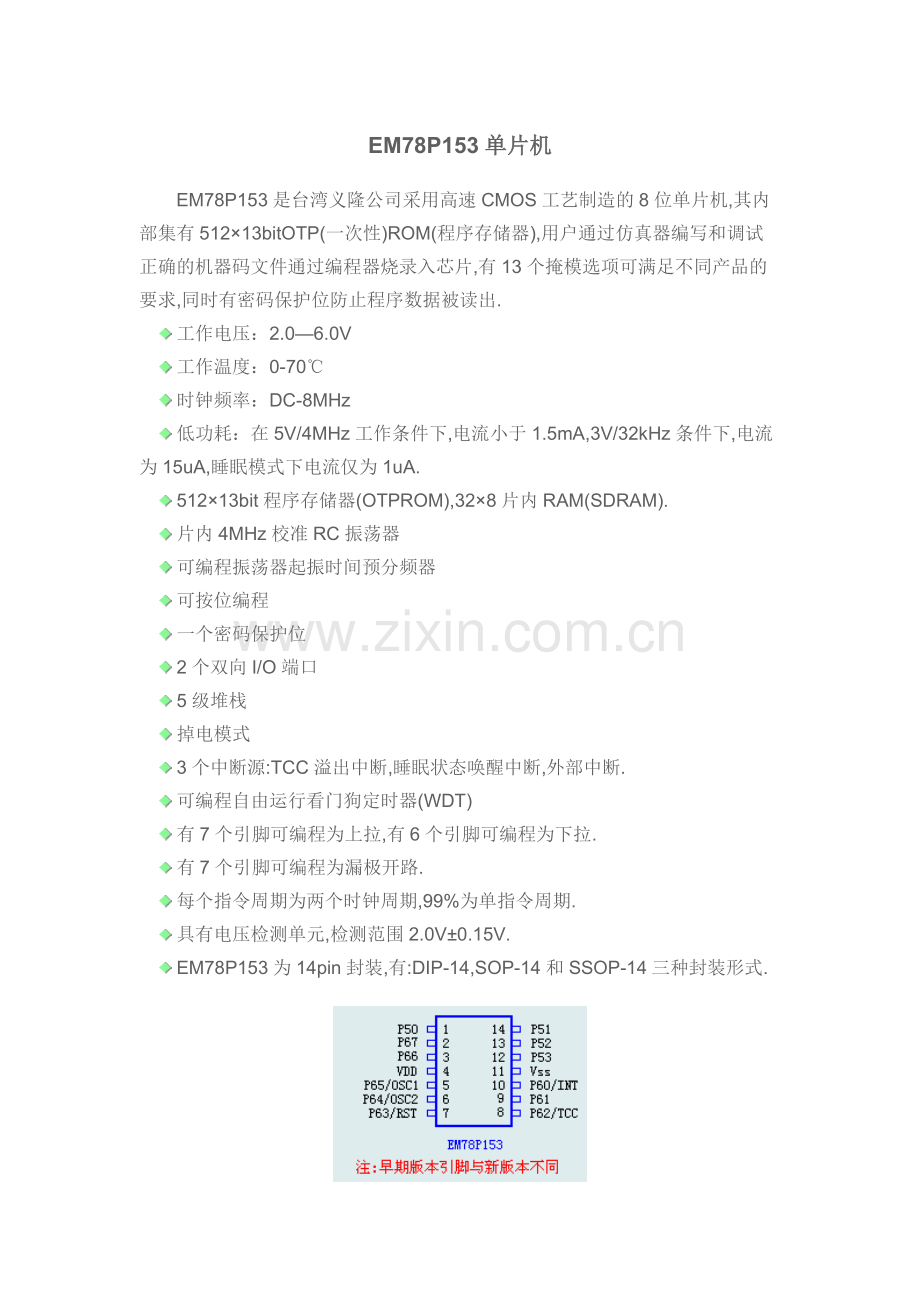

EM78P153单片机
EM78P153是台湾义隆公司采用高速CMOS工艺制造的8位单片机,其内部集有512×13bitOTP(一次性)ROM(程序存储器),用户通过仿真器编写和调试正确的机器码文件通过编程器烧录入芯片,有13个掩模选项可满足不同产品的要求,同时有密码保护位防止程序数据被读出.
     工作电压：2.0—6.0V
     工作温度：0-70℃
     时钟频率：DC-8MHz
     低功耗：在5V/4MHz工作条件下,电流小于1.5mA,3V/32kHz条件下,电流为15uA,睡眠模式下电流仅为1uA.
     512×13bit程序存储器(OTPROM),32×8片内RAM(SDRAM).

     片内4MHz校准RC振荡器
     可编程振荡器起振时间预分频器
     可按位编程
     一个密码保护位
     2个双向I/O端口
     5级堆栈

     掉电模式
     3个中断源:TCC溢出中断,睡眠状态唤醒中断,外部中断.
     可编程自由运行看门狗定时器(WDT)
     有7个引脚可编程为上拉,有6个引脚可编程为下拉.
     有7个引脚可编程为漏极开路.
     每个指令周期为两个时钟周期,99%为单指令周期.
     具有电压检测单元,检测范围2.0V±0.15V.
     EM78P153为14pin封装,有:DIP-14,SOP-14和SSOP-14三种封装形式.

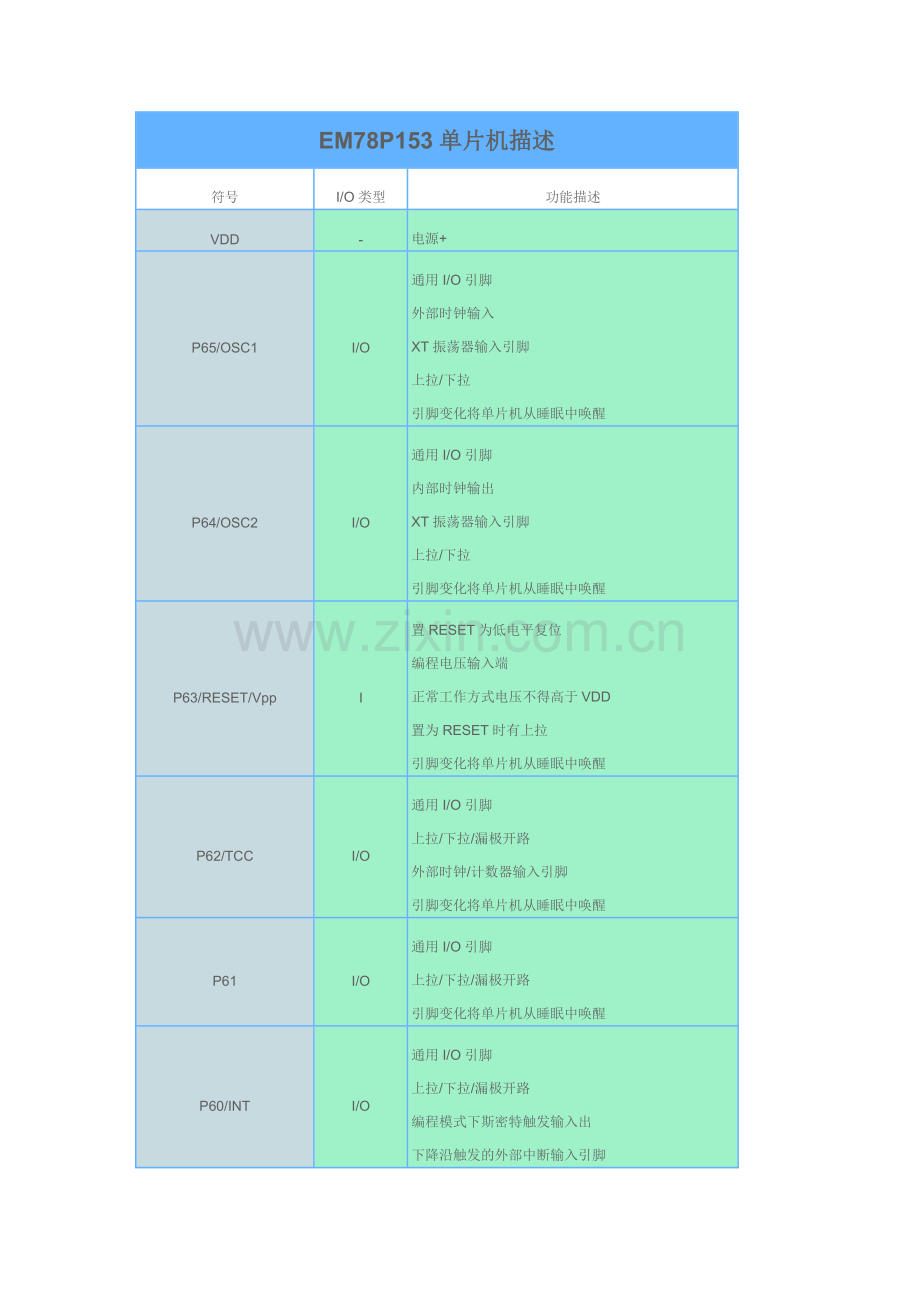

EM78P153单片机描述
符号
I/O类型
功能描述
VDD
-
电源+
P65/OSC1
I/O
通用I/O引脚
外部时钟输入
XT振荡器输入引脚
上拉/下拉
引脚变化将单片机从睡眠中唤醒
P64/OSC2
I/O
通用I/O引脚
内部时钟输出
XT振荡器输入引脚
上拉/下拉
引脚变化将单片机从睡眠中唤醒
P63/RESET/Vpp
I
置RESET为低电平复位
编程电压输入端
正常工作方式电压不得高于VDD
置为RESET时有上拉
引脚变化将单片机从睡眠中唤醒
P62/TCC
I/O
通用I/O引脚
上拉/下拉/漏极开路
外部时钟/计数器输入引脚
引脚变化将单片机从睡眠中唤醒
P61
I/O
通用I/O引脚
上拉/下拉/漏极开路
引脚变化将单片机从睡眠中唤醒
P60/INT
I/O
通用I/O引脚
上拉/下拉/漏极开路
编程模式下斯密特触发输入出
下降沿触发的外部中断输入引脚
P66/P67
I/O
通用I/O引脚
上拉/漏极开路
引脚变化将单片机从睡眠中唤醒
P50-P52
I/O
通用I/O引脚
下拉
P53
I/O
通用I/O引脚
Vss
I/O
电源(地)
