BTLY和BTTZ的比较.doc

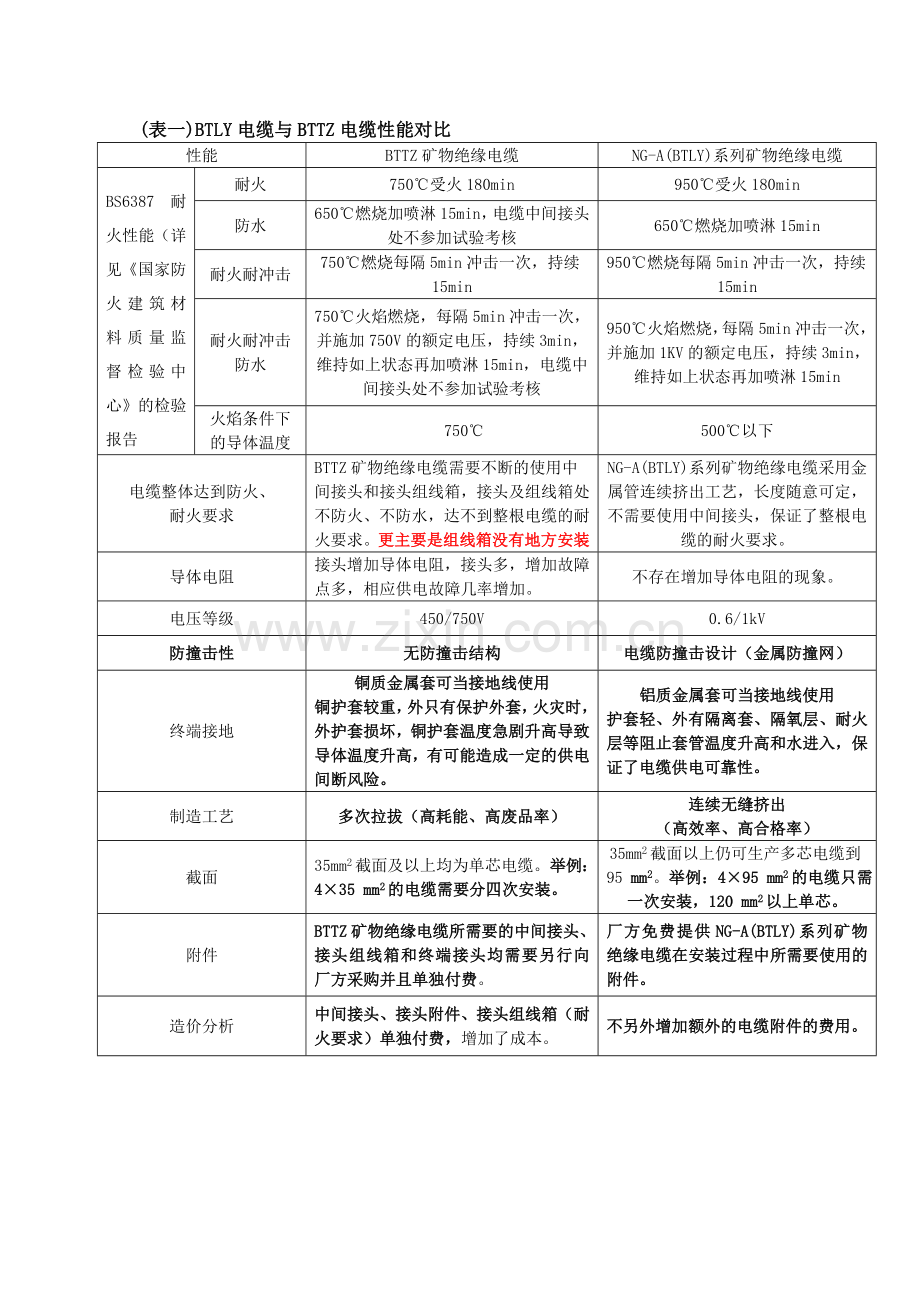

(表一)BTLY电缆与BTTZ电缆性能对比
性能
BTTZ矿物绝缘电缆
NG-A(BTLY)系列矿物绝缘电缆
BS6387耐火性能（详见《国家防火建筑材料质量监督检验中心》的检验报告
耐火
750℃受火180min
950℃受火180min
防水
650℃燃烧加喷淋15min，电缆中间接头处不参加试验考核
650℃燃烧加喷淋15min
耐火耐冲击
750℃燃烧每隔5min冲击一次，持续15min
950℃燃烧每隔5min冲击一次，持续15min
耐火耐冲击防水
750℃火焰燃烧，每隔5min冲击一次，并施加750V的额定电压，持续3min，维持如上状态再加喷淋15min，电缆中间接头处不参加试验考核
950℃火焰燃烧，每隔5min冲击一次，并施加1KV的额定电压，持续3min，维持如上状态再加喷淋15min
火焰条件下的导体温度
750℃
500℃以下
电缆整体达到防火、 耐火要求
BTTZ矿物绝缘电缆需要不断的使用中间接头和接头组线箱，接头及组线箱处不防火、不防水，达不到整根电缆的耐火要求。更主要是组线箱没有地方安装
NG-A(BTLY)系列矿物绝缘电缆采用金属管连续挤出工艺，长度随意可定，不需要使用中间接头，保证了整根电缆的耐火要求。
导体电阻
接头增加导体电阻，接头多，增加故障点多，相应供电故障几率增加。
不存在增加导体电阻的现象。
电压等级
450/750V
0.6/1kV
防撞击性
无防撞击结构
电缆防撞击设计（金属防撞网）
终端接地
铜质金属套可当接地线使用
铜护套较重，外只有保护外套，火灾时，外护套损坏，铜护套温度急剧升高导致导体温度升高，有可能造成一定的供电间断风险。
铝质金属套可当接地线使用
护套轻、外有隔离套、隔氧层、耐火层等阻止套管温度升高和水进入，保证了电缆供电可靠性。
制造工艺
多次拉拔（高耗能、高废品率）
连续无缝挤出
（高效率、高合格率）
截面
35mm2截面及以上均为单芯电缆。举例：4×35 mm2的电缆需要分四次安装。
35mm2截面以上仍可生产多芯电缆到95 mm2。举例：4×95 mm2的电缆只需一次安装，120 mm2以上单芯。
附件
BTTZ矿物绝缘电缆所需要的中间接头、接头组线箱和终端接头均需要另行向厂方采购并且单独付费。
厂方免费提供NG-A(BTLY)系列矿物绝缘电缆在安装过程中所需要使用的附件。
造价分析
中间接头、接头附件、接头组线箱（耐火要求）单独付费，增加了成本。
不另外增加额外的电缆附件的费用。
