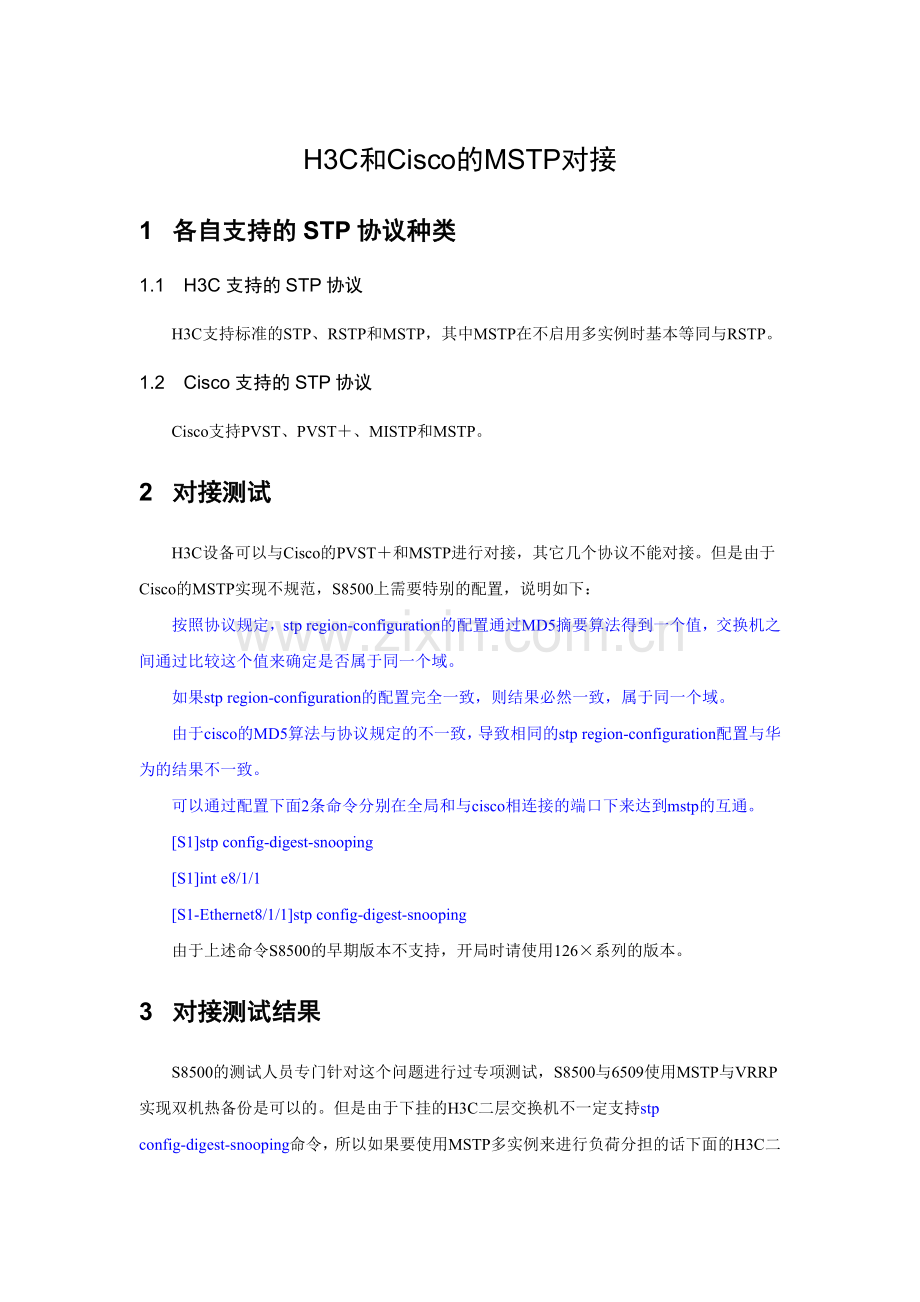

H3C和Cisco的MSTP对接
1 各自支持的STP协议种类
1.1 H3C支持的STP协议
H3C支持标准的STP、RSTP和MSTP，其中MSTP在不启用多实例时基本等同与RSTP。
1.2 Cisco支持的STP协议
Cisco支持PVST、PVST＋、MISTP和MSTP。
2 对接测试
H3C设备可以与Cisco的PVST＋和MSTP进行对接，其它几个协议不能对接。但是由于Cisco的MSTP实现不规范，S8500上需要特别的配置，说明如下：
按照协议规定，stp region-configuration的配置通过MD5摘要算法得到一个值，交换机之间通过比较这个值来确定是否属于同一个域。
如果stp region-configuration的配置完全一致，则结果必然一致，属于同一个域。
由于cisco的MD5算法与协议规定的不一致，导致相同的stp region-configuration配置与华为的结果不一致。
可以通过配置下面2条命令分别在全局和与cisco相连接的端口下来达到mstp的互通。
[S1]stp config-digest-snooping
[S1]int e8/1/1
[S1-Ethernet8/1/1]stp config-digest-snooping
由于上述命令S8500的早期版本不支持，开局时请使用126×系列的版本。
3 对接测试结果

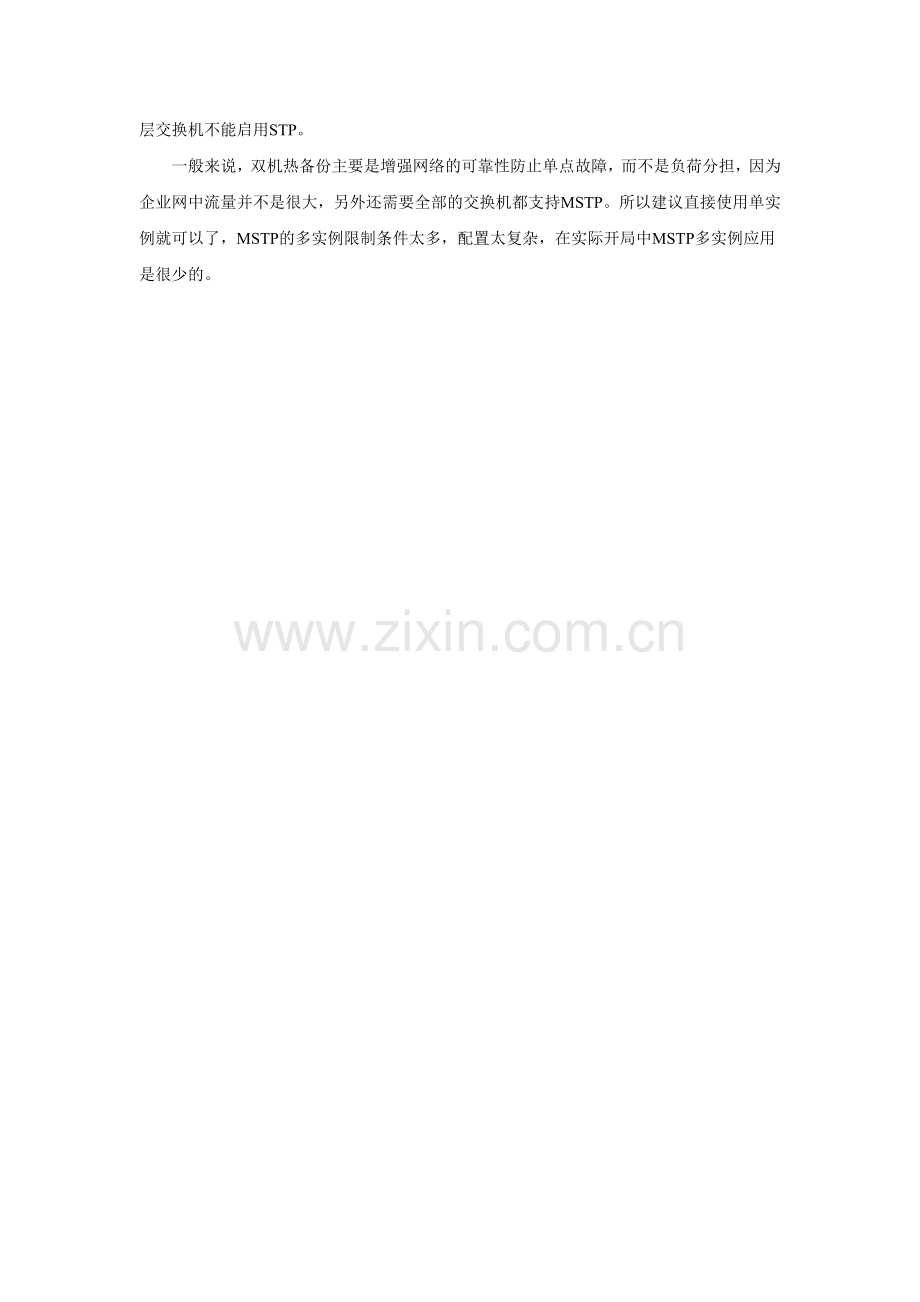

S8500的测试人员专门针对这个问题进行过专项测试，S8500与6509使用MSTP与VRRP实现双机热备份是可以的。但是由于下挂的H3C二层交换机不一定支持stp config-digest-snooping命令，所以如果要使用MSTP多实例来进行负荷分担的话下面的H3C二层交换机不能启用STP。
一般来说，双机热备份主要是增强网络的可靠性防止单点故障，而不是负荷分担，因为企业网中流量并不是很大，另外还需要全部的交换机都支持MSTP。所以建议直接使用单实例就可以了，MSTP的多实例限制条件太多，配置太复杂，在实际开局中MSTP多实例应用是很少的。
