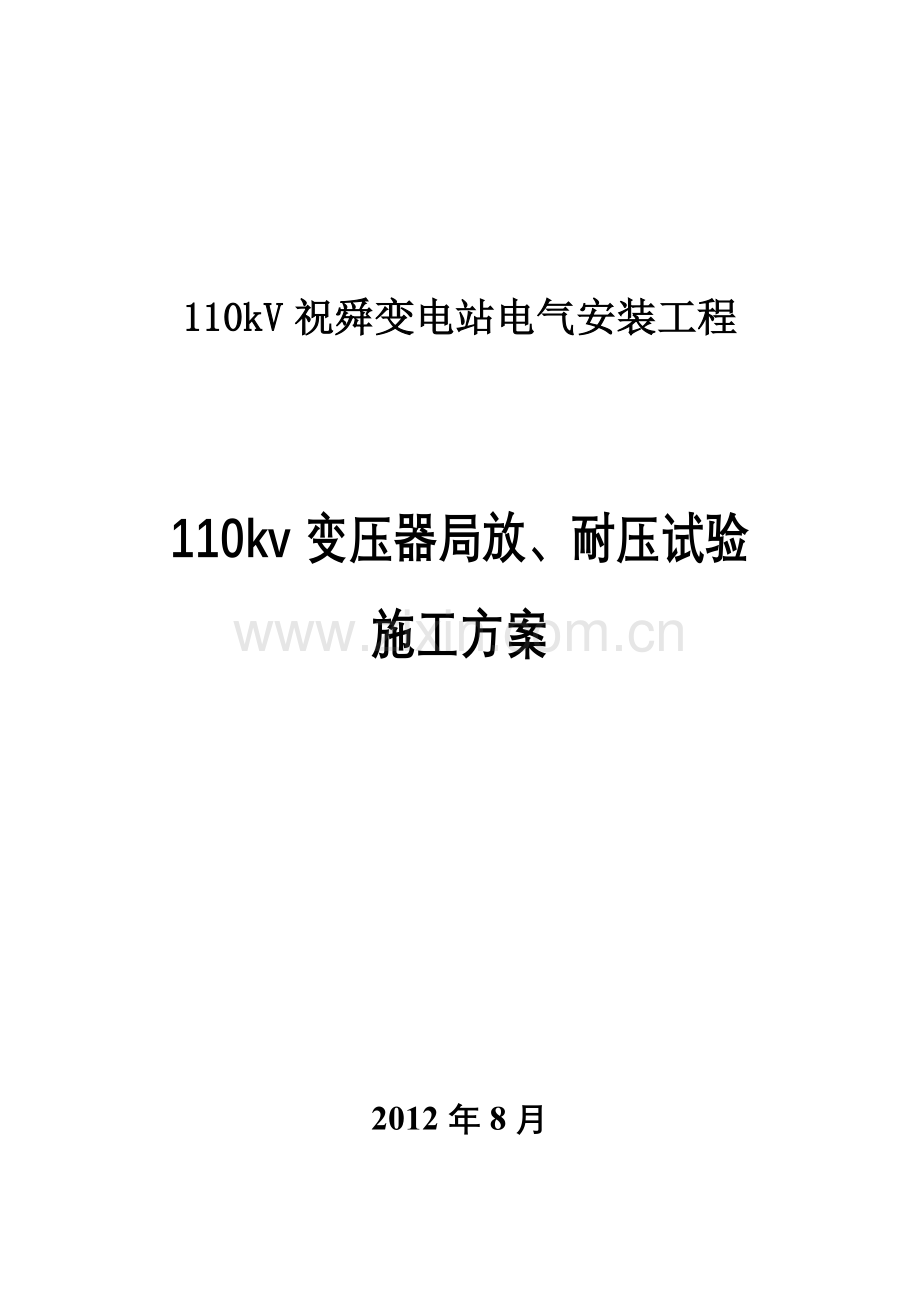

110kV祝舜变电站电气安装工程110kv变压器局放、耐压试验施工方案2012年8月、 试验目的110kV祝舜变电站新建工程，通过对110kV一次设备、110kV主变、PT进行交流耐压试验，检验设备、主变经运输和安装调试后，设备内部绝缘强度和支柱绝缘是否达到设备运行标准。 、试验标准2.1 GB 50150-2006 电气装置安装工程电气设备交接试验标准2.2 DL/T 618-1997 气体绝缘金属封闭开关设备现场交接试验规程2.3 DL/T 555-2004 气体绝缘金属封闭开关设备现场耐压及绝缘试验导则110kV设备耐压试验一、试验装置原理图图中：E变频电源、T中间变压器、L高压电抗器、C1、C2分压电容器、V电压监测单元、（M1、 M2、M3）避雷器、CX被试品二、试验原理110kV设备通过串联谐振进行耐压试验。 三、被试设备110kV设备：变高间隔、分段间隔耐压试验，如下图所示四、耐压试验步骤(1）如上图所示，红色标示是通过串联谐振进行耐压试验。其分4次加压，首先对#2主变变高间隔加压，第1次对#2主变变高间隔整体绝缘水平考查：合上1102开关；合上11024、11021刀闸；断开110240、1102C0、1102B0地刀；(2)第2次对1102开关断口绝缘水平考查，断开11021、11024刀闸；断开110240、1102C0地刀，合上1102B0地刀。(3)第3次加压对母联间隔整体绝缘水平考查：合上100开关，断开1001、1002刀闸，断开1011、1012地刀；(4)第4次加压，对母联间隔100开关断口水平考查；断开100开关，1001、1002刀闸、10012地刀，合上10011地刀。(5）试验电压：整体水平及断口水平以184kV（出厂试验电压值0.8）；试验时间：1min；(6）耐压后绝缘：绝缘电阻应与耐压前无明显差异。注：设备耐压时无闪络，无放电现象，各方面数据符合规程要求，可判断此设备绝缘合格。五、 安全措施：1分段间隔1001隔离开关耐压试验应具备以下安全措施：一、靠1M母线侧绝缘支柱跨条引流线拆除。拆除计划时间2012年05月07日。耐压计划时间2012年05月14日至17日。（注：根据安装计划及实际情况调整）2、确认#2主变变高侧套管与一次设备的跨条引流线已拆除。4、确认被试间隔接地地刀处于分闸位置。5、确认2M母线与被试设备跨条引流拆除。（注：2M母线不参于耐压试验）6、110kV设备耐压试验前，确认被试设备部分与带电设备安全距离大于2.5米，防止发生放电现象危及人身和设备安全。试验场地与带电区域最小安全距离不小于1.5米，并设置安全围栏，向围栏内侧悬挂“止步，高压危险”警示牌。试验现场四周派人监护7. 升压时控制台操作人员应站在绝缘垫上，防止高压反击危及人员安全。8、耐压时无工作负责人许可，试验人员不得离开岗位或进行其他工作。9、确认2M母线MOA与被试设备的连接线拆除。六、耐压试验所需设备仪器序号设备名称规格单位数量1串联谐振试验装置VFSR套12电子兆欧表/台3七、 试验准备1、开关充气完毕，并已静置24小时以上；2、检查CT二次回路短接并接地，试品接地点全部可靠接地；3、进行试验时确认设备与母线连接线已拆除；4、110kV设备耐压时，确认PT二次空开处于分闸状态；5、工作负责人应通知其他人员撤离现场，并在围栏四周看护；6、检查变频柜升压是否正常，风机吹风是否向外；7、在较低电压下分段调谐，调谐电压应不超过试验电压的40%；选好频率后按程序升压。8、耐压结束，断开电源，对被试设备充分放电，可靠接地后，才可拆除或更改接线。八、人员安排：耐压试验由工作负责人统一指挥，一人负责电源安全；一般派一人操作控制台；一人控制变频输出柜开关；一人监护升压过程（可由工作负责人负责）；在其他人员负责改接线和升压时监护。九、 工作负责人职责：1 工作负责人应综合考虑现场情况，确定耐压设备放置地点；2 检查耐压设备是否正常；3 工作负责人作为专责监护人，不参加工作班的试验工作；4 现场试验由工作负责人统一指挥，包括试验顺序及人员分工；十、 其他注意事项：1 为防止天气变化，应带足防雨布以备使用。2 耐压装置应接地良好且一点接地，接地线应使用足够截面的裸编织铜线。3 试验人员应熟悉耐压装置的使用方法，正确掌握操作步骤。110kV主变耐压试验一、试验装置原理图图中：E变频电源、T中间变压器、L高压电抗器、C1、C2分压电容器、V电压监测单元、（M1、 M2、M3）避雷器、CX被试品二、实验原理110kV主变通过串联谐振进行耐压试验。三、耐压试验程序（1） 绝缘电阻测量；注：1.绝缘电阻值不低于产品出厂试验值的70% 2.变压器电压等级为35kV及以上且容量在4000kVA及以上时，应测量吸收比。吸收比与产品出厂值相比应无明显差别，在常温下应不小于1.3；当R60S大于3000兆欧时，吸收比可不作参考要求。（2）进行耐压试验： 主变变高中性点试验电压： 112kV（出厂试验电压值0.8）；试验时间：1min；主变变低试验电压：28 kV（出厂试验电压值0.8）；试验时间：1min；（3）耐压后绝缘：绝缘电阻应与耐压前无明显差异。注：主变耐压时无闪络，无放电现象，各方面数据符合规程要求，可判断此变压器主绝缘合格。四、耐压试验所需设备仪器序号设备名称规格单位数量1串联谐振试验装置VFSR套12电子兆欧表/台3五、 试验准备1、变压器充油完毕，并已静置24小时以上，油样检验合格；2、检查CT二次回路短接并接地，试品接地点全部可靠接地；3、进行试验时确认设备与母线连接线已拆除；4、主变四周设置安全围栏5、工作负责人应通知其他人员撤离现场，并在围栏四周看护；6、检查变频柜升压是否正常，风机吹风是否向外；7、在较低电压下分段调谐，调谐电压应不超过试验电压的40%；选好频率后按程序升压。8、耐压结束，断开电源，对被试设备充分放电，可靠接地后，才可拆除或更改接线。六、人员安排：耐压试验由工作负责人统一指挥，一人负责电源安全；一般派一人操作控制台；一人控制变频输出柜开关；一人监护升压过程（可由工作负责人负责）；在其他人员负责改接线和升压时监护。七、 安全措施：1. 110kV主变中性点耐压试验前，确认被试设备部分与带电设备安全距离大于1.5米，防止发生放电现象危及人身和设备安全。试验场地与带电区域最短安全距离不小于1.5米，并设置安全围栏，向围栏内侧悬挂“止步，高压危险”警示牌。试验现场四周派人监护2. 确认#2主变变高侧套管与一次设备的跨条引流线已拆除。3. 确认#2主变中性点套管与中性点避雷器连接线已拆除。4. 确认#2主变变低侧与变低母线的连线已拆除。5. #2主变变高中性点耐压前，确认主变变低三相短接并可靠接地。6. #2主变变低耐压前，确认主变变高三相和中性点短接并可靠接地。7. 升压时控制台操作人员应站在绝缘垫上，防止高压反击危及人员安全。8. 耐压时无工作负责人许可，试验人员不得离开岗位或进行其他工作。八、 工作负责人职责：5 工作负责人应综合考虑现场情况，确定耐压设备放置地点；6 检查耐压设备是否正常；7 工作负责人作为专责监护人，不参加工作班的试验工作；8 现场试验由工作负责人统一指挥，包括试验顺序及人员分工；九、 其他注意事项：4 为防止天气变化，应带足防雨布以备使用。5 耐压装置应接地良好且一点接地，接地线应使用足够截面的裸编织铜线。6 试验人员应熟悉耐压装置的使用方法，正确掌握操作步骤。110kV PT二次感应耐压试验一、实验原理通过二次绕组上压，感应到一次侧二、被试设备三、耐压试验程序（1） 绝缘电阻测量；注：测量一次绕组对二次及外壳、各二次绕组间及其对外壳的绝缘电阻,绝缘电阻值不宜低于1000M（2）进行耐压试验：试压电压：一次感应值184 kV（出厂试验电压值0.8）；试验时间：40S,（3）耐压后绝缘：绝缘电阻应与耐压前无明显差异。注：设备耐压时无闪络，无放电现象，各方面数据符合规程要求，可判断此设备绝缘合格。（3）局放试验一、 基本接线：(1) 并联法： Z Ck Cx Zm(2) 串联法 Z Cx Ck Zm二、 测量程序：(一)、试品预处理试验前试品应按有关规定进行预处理：（1） 使试品表面保持清洁、干燥，以防绝缘表面潮气或污染引起局放。（2） 在无特殊要求情况下，试验期间试品应处于环境温度。（3） 试品在前一次机械、热或电气作用以后，应静放一段时间再进行试验，以减少上述因素对本次试验结果的影响。（二）、检查测试回路本身的局放水平先不接试品，仅在试验回路施加电压，如果在略高于试品试验电压下仍未出现局放，则测试回路合格；如果其局放干扰水平超过或接近试品放电量最大允许值的50%，则必须找出干扰源并采取措施以降低干扰水平（三）、测试回路的校准在加压前应对测试回路中的仪器进行例行校正，以确定接入试品时测试回路的刻度系数，该系数受回路特性及试品电容量的影响。在已校正的回路灵敏度下，观察未接通高压电源及接通高压电源后是否存在较大的干扰，如果有干扰应设法排除。（四）、测定局放起始电压和熄灭电压拆除校准装置，其他接线不变，在试验电压波形符合要求的情况下，电压从远低于预期的局放起始电压加起，按规定速度升压直至放电量达到某一规定值时，此时的电压即为局放起始电压。其后电压再增加10%，然后降压直到放电量等于上述规定值，对应的电压即为局放熄灭电压。测量时，不允许所加电压超过试品的额定耐受电压，另外，重复施加接近于它的电压也有可能损坏试品。（五）、测量规定试验电压下的局放量表征局放的参数都是在特定电压下测量的，它可能比局放起始电压高得多。有时规定测几个试验电压下的放电量，有时规定在某试验电压下保持一定时间并进行多次测量，以观察局放的发展趋势。在测放电量的同时，可测放电次数、平均放电电流及其他局放参数。（1） 无预加电压的测量试验时试品上的电压从较低值起逐渐增加到规定值，保持一定时间再测量局放量，然后降低电压，切断电源。有时在电压升高、降低过程中或在规定电压下的整个试验期间测量局放量。（2） 有预加电压的测量试验时电压从较低值逐渐升高，超过规定的局放试验电压后升到预加电压，维持一定的时间，再降到试验电压值，又维持规定时间，然后按给定的时间间隔测量局放量。在施加电压的整个期间内，应注意局放量的变化。三、 干扰的抑制 干扰分为以下两类：（1） 在试验回路未通电前就存在的干扰。其主要来源是试验回路以外的其他回路中的开关操作、附近高压电场、电机整流和无线电传输等。（2） 试验回路通电后产生的干扰，但又不是来自试品内部的干扰。这种干扰通常随电压增加而增大，这种干扰包括试验变压器本身的局放、高压导体上的电晕或接触不良放电，以及低压电源侧局放、通过试验变压器或其他连线耦合到测量回路中引起的干扰等。根据干扰的性质和来源，可采用以下方法来抑制干扰。（1） 对来自电源的干扰，可采用在高压试验变压器的初级设置低通滤波器，在试验变压器的高压端设置高压低通滤波器，试验电源和仪器用电源设置屏蔽式隔离变压器。（2） 高压端部电晕放电的抑制措施主要是选用合适的无晕球作为高压连线。（3） 抑制试验回路接地系统的干扰，唯一的措施是在整个试验回路选择一点接地，有的仪器本身具有抑制干扰的功能，这时可采用平衡接线法和时间窗口法抑制干扰。四、 局放试验方案： 见附页主变压器局部放电试验方案 制定人批准人实施负责人实施单位实施时间实施监督一、 试验背景：二、 铭牌：三、 试验方案1、 试验电源： 本次试验，现场应提供工频380V、不低于600A的工频电源。2、 试验设备：试验选用中国电力科学研究院伏安公司生产的中频（250HZ）发电机组。中间变压器（型号：YD-400/35 额定电压：0.66/35KV 工作方式：短时工作一小时 一次绕组串联：电压1320V 电流303A 一次绕组并联：电压600V 电流606A 二次绕组A-X：电压35000V电流11.428A 测压绕组E-F：140V） 补偿电抗器（额定电压15KV 160千乏8、80千乏4、40千乏4、20千乏4）3、 局部放电试验方案变压器局放试验前应放气并静置24小时以上。高压置于5分头，由低压侧施加电压，所有变压器套管CT二次短路接地，所有套管末屏接地。按每相分别加压进行试验；高、中压侧中性点接地；高、中压侧套管头放屏蔽罩；用电抗器补偿变压器容性电流（过补偿方式 过补0.5-1A左右）；在试验前，应试加压，高压侧加压至50kV左右，用100 kV分压器，由低压侧校准试验电压。预加压为3Um/3（发电机电压 420V、发电机电流 300A）测量电压为1.5Um/3（发电机电压 380V、发电机电流 270A）被试变（以A相为例）接线方式如下：在试验过程中，注意记录被试品的起始放电电压与熄灭电压。4、方波校准：注入500pC 5、加压试验：各绕组套管端部电压如下：Um=252 Kv k13=12.702 k23=6.324高压绕组中压绕组低压侧 （全压）低压侧（半压）AAm0.2Um/329.114.52.31.150.4Um/358.229.04.62.30.8Um/3116.458.09.24.61.0Um/3145.572.411.55.751.2Um/3174.686.913.76.851.3Um/3189.194.114.97.451.5Um/3218.2108.617.28.63Um/3252125.519.89.9 加压时间如下: U2(预加压)1.7 Um/3 5m 5s 30m U1(测量) 1.5Um/3 电抗器应用160千乏4+80千乏2的补偿容量，根据预加压的情况进行调整。4、 试验程序： a：检查试验系统接线（包括发电机组、中间变压器、补偿电抗器等试验回路各部分及测量回路）； b：检查套管CT二次短路接地、变压器各侧中性点接地状况、变压器本体接地状况、变压器周围空间无悬浮物体； c：发电机组控制部分检查；启动发电车之前检查二次控制部分，电动机的启动、运行、停止，励磁合闸、跳闸，断路器的合闸、跳闸。 d：发电机启动检查；开关位置：启动 左 右合闸；运行 左 中合闸。电动机转子顺时针转动。电动机电流由启动时的800A降到20A才能转运行状态。发电机电流不能超过400A。 e：电压校准。 f：逐相试验。四、耐压试验所需设备仪器序号设备名称规格单位数量1三倍频发生器/台12电子兆欧表/台33调压器/台14电压表/只1五、 试验准备1、进行试验时确认设备与母线连接线已拆除；2、PT二次感应耐压试验时，确认二次空开处于合闸位置；3. 断开PT间隔隔离开关4、工作负责人应通知其他人员撤离现场；5、检查变频柜升压是否正常，风机吹风是否向外；6、在较低电压下分段调谐，调谐电压应不超过试验电压的40%；选好频率后按程序升压。7、耐压结束，断开电源，对被试设备充分放电，可靠接地后，才可拆除或更改接线。六、人员安排：耐压试验由工作负责人统一指挥，一人负责电源安全；一般派一人操作控制台；一人控制变频输出柜开关；一人监护升压过程（可由工作负责人负责）；在其他人员负责改接线和升压时监护。七、 安全措施：1 PT二次感应耐压前，确认PT间隔刀闸处于分闸位置、二次空开处于合闸位置，确认被试设备部分与带电设备安全距离大于2.5米，试验场地与带电区域最短安全距离不小于1.5米，并设置安全围栏，向围栏内侧悬挂“止步，高压危险”警示牌。试验现场四周派人监护。2、确认母线MOA与PT间隔的一次连接线已拆除。3. 确认PT间隔与2M母线跨条引流线已拆除。4、升压时控制台操作人员应站在绝缘垫上，防止高压反击危及人员安全。5、耐压时无工作负责人许可，试验人员不得离开岗位或进行其他工作。八、 工作负责人职责：1. 工作负责人应综合考虑现场情况，确定耐压设备放置地点；2. 检查耐压设备是否正常；3. 工作负责人作为专责监护人，不参加工作班的试验工作；4. 现场试验由工作负责人统一指挥，包括试验顺序及人员分工；九、 其他注意事项：1. 为防止天气变化，应带足防雨布以备使用。2. 耐压装置应接地良好且一点接地，接地线应使用足够截面的裸编织铜线。3.试验人员应熟悉耐压装置的使用方法，正确掌握操作步骤。附件一电力施工现场事故应急预案1、 事故现象：1) 触电2) 高空坠落3) 火灾爆燃4) 中暑5) 中毒6) 气体泄漏2、 处理步骤1、触电7) 原则：触电急救必须分秒必争。8) 任何人发现触电者应马上将伤员脱离电源，脱离电源就是把触电者接触的那一部分带电设备的开关、刀闸或其他断路设备断开，或设法将触电者与带电设备脱离。在脱离电源过程中，救护人员既要救人，也要自保。在触电者未脱离电源前，不能用手直接触及伤员。1) 如果触电者处于高处，解脱电源后会自高处坠落，因此要采取预防措施。2) 如果触电者触及低压带电设备，救护人员应设法迅速切断电源，如拉开电源开关或刀闸，拔除电源插头等；或使用绝缘工具、干燥的木棒、木板、绳索等不导电的东西解脱触电者；也可以抓住触电者干燥而不贴身的衣服将其拖开，切记要避免碰到金属物体的触电者的裸露身躯；也可以戴绝缘手套或将手用干燥衣物等包起绝缘后解脱触电者；3) 如果触电者触及高压带电设备，救护人员应迅速切断电源或用适合该电压等级的绝缘工具及戴绝缘手套解脱触电者。救护人员在抢救过程中应保持自身与周围带电部分必要的安全距离。4) 触电者脱离电源后，如果神智清醒，应使其就地平躺，严密观察，暂时不要站立火走动；如果神智不清，应就地仰面躺平，而且确保气道通畅，并用5秒的时间呼叫伤员或轻拍其肩部，以判定伤员是否丧失意志。禁止摇动伤员的头部呼叫伤员。同时马上拨打“120”求助。求助时要清楚表明出事地点或标志建筑物，伤员状态、求助人姓名，并在求助后到附近场地接应救护车。5) 当伤员呼吸和心跳均停止时，应立即按照心肺复苏法支持生命的三项基本措施（通畅气道、人工呼吸、胸外按压）正确进行就地抢救至救缓来到。2、高空坠落1) 原则：先抢救、后固定、再搬运，采取措施防止伤情加重或污染。2) 抢救前先使伤员安静躺平，判断其全身情况和受伤程度，如是否出血、骨折或休克等。3) 止血：严禁采用电线、铁丝、细绳等作止血带用。4) 伤口渗血时用较伤口大的消毒棉纱（数层）覆盖伤口，然后进行包扎。若包扎后仍有较多的渗血，可以再加绷带适当加压止血。5) 伤口出血呈喷射状或鲜红血液涌出时，应立即用清洁手指压迫出血点上方（近心端），使血流中断，并将出血肢体抬高或举高，以减少出血量。6) 脑颅外伤时应使伤员采取平卧位，保持气道通畅。若有呕吐，应扶好头部和身体，使头部和身体同时侧转，防止呕吐物造成窒息。禁止给予伤员饮食，并应尽快送医院治疗。7) 骨折：伤员骨折可以采用夹板或木棍、竹竿的等将断骨上、下两个关节固定，也可以利用伤员身体进行固定，避免骨折部位移动以减少疼痛，防止伤势恶化。8) 开放性骨折拌有大出血者，先止血，后固定，并用干净的布片覆盖伤口，然后迅速送邻近医院救治。切勿将外露的断骨推回伤口处。9) 颈椎损伤时，使伤员平卧后用沙袋（或其他代替物）放置头部两侧，使颈部固定不动。10) 腰椎骨折时，应将伤员平卧在平硬木板上并将腰椎躯干及二侧下肢一同进行固定，预防瘫痪。11) 休克：高处坠落的伤员可能出现胸腹内脏破裂出血。受伤者外观无出血，但常表现面色苍白、脉搏细弱、气促、冷汗淋漓、四肢厥冷、烦躁不安甚至神智不清等状态，这时，应急救护人员应将伤员迅速躺平，抬高下肢，保持温暖，速送医院救治，如果时间过长，可以给伤员少量糖、盐水。12) 外部出血时应立即采取止血措施，防止失血过多而休克。外观无伤，但呈休克状态，神志不清或昏迷者，要考虑胸腹部内脏或脑部受伤的可能性。这时，应马上拨打“120”求助。求助时要清楚表明出事地点或标志建筑物，伤员状态、求助人姓名，并在求助后到附近场地接应救护车。13) 为防止伤口感染，应用清洁布片覆盖。救护人员不得用手直接接触伤口，更不得在伤口内填塞任何东西或随便用药。3、火灾或爆燃14) 原则：救人重于救火15) 首先要保持冷静，马上进行救火并拨打火警电话“119”求救。报警时要清楚表明出事地点或标志建筑物，烧着什么、报警人姓名，并在报警后到附近场地接应消防车。16) 如果火灾程度较小，可以控制的，应立即组织人员使用适当的灭火器进行扑救；如果火灾程度较大，不受控制的，马上将火灾现场的易燃、易爆物品撤离到安全地点，以防止火灾进一步蔓延，若不能撤离的，应疏散在场人员。17) 出现人员受伤的，应马上将伤员脱离火灾现场进行急救，并同时拨打“120”求助，求助时要清楚表明出事地点或标志建筑物，伤员状态、求助人姓名，并在求助后到附近场地接应救护车。4、中暑18) 烈日直射头部、身处的环境温度过高，饮水过少或出汗过多等均可以引起中暑现象，其症状一般为恶心、呕吐、胸闷、眩晕、嗜睡、虚脱，严重时还会抽搐、惊厥甚至昏迷。19) 当发现施工人员中暑时，应立即将病员从高温或日晒环境转到阴凉通风处休息。20) 用冷水擦浴，湿毛巾覆盖身体。21) 扇风取凉或在头部置冰袋等方法降温。22) 及时给病人口服盐水补充身体的盐份，严重的送医院治疗。5、中毒23) 气体中毒24) 气体中毒开始时有流泪、眼痛、呛咳、咽部干燥等症状，这时，应引起警惕。稍重时，头痛、气促、胸闷、眩晕。严重时，会引起惊厥昏迷。25) 当怀疑可能存在有害气体时，应立即将其他施工人员撤离现场，转到通风良好处休息。26) 已经昏迷的病员应该保持气道通畅，有条件时应给予氧气吸入。呼吸心跳停止者，抢救人员应该按照“心肺复苏法”进行抢救并同同时拨打“120”求助，求助时要清楚表明出事地点或标志建筑物，伤员状态、求助人姓名，并在求助后到附近场地接应救护车。27) 迅速查明有害气体的名称，供医院及早对症治疗。28) 毒物咬伤29) 野外的毒物通常为毒蛇、毒蜂，毒蛇咬伤或毒蜂叮咬后，伤者不要惊慌、奔跑、饮酒，以免加速毒在人体内扩散。30) 咬伤部位通常为四肢，应迅速从伤口上端向下方反复挤出毒液，然后在伤口上方（近心端）用布带扎紧，将伤肢固定，避免活动，以减少毒液的吸收。31) 拨打“120”求助，求助时要清楚表明出事地点或标志建筑物，伤员状态、求助人姓名，并在求助后到附近场地接应救护车。32) 有蛇药或其他有效药在身的可以先行服用，再送往医院救治。6、气体泄漏33) 要保持镇静，迅速关闭气瓶角阀，切断气源，如果角阀损坏，无法断气，应立即将气瓶搬至室外远离建筑物、车辆和人员的空旷地方，并应防止气体在附近低洼地方积聚，疏散附近有可能受影响的人员，派专人在安全的地方看守，防止任何人员接近，并在远离气瓶和漏气场所的地方拨打119报警；同时做好防爆灭火准备，必要时应不停向气瓶喷水降温，但喷水人员必须处于确保安全的位置。34) 室内发生气体泄露的场所，应打开门窗，驱散易燃气体，疏散室内所有人员到安全的地方，并派专人在安全的地方看守，防止任何人员接近，直到气体完全驱散为止，同时应防止气体在附近低洼地方积聚。35) 漏气现场及附近禁止火种、严禁使用任何电器设备，包括开关任何电器设备和打电话、严禁进行任何敲打、研磨等有可能产生火花或高温的工作，必要时要不停向现场喷水，防止火灾。（附件二）高压试验风险评估序号作业种类危害名称风险种类风险等级分析风险等级风险控制措施后果暴露可能性风险值1高压试验误入带电间隔触电103130低风险试验工作前，工作负责人应向班组人员交待清楚工作地点、工作内容、现场安全措施、邻近带电部位和安全注意事项2高压试验登高作业安全防护措施不完善跌落103130低风险工作前，工作人员应明确工作位置，并确定安全的爬高路线。登高作业必须佩戴安全带，必须将安全带扣在工作位置旁牢固、结实固定物上。使用梯子前检查梯子是否完好，必须有人扶梯，扶梯人注意力应集中，对登梯人工作应起监护作用3高压试验误入高压试验区域触电103130低风险试验工作前，工作负责人必须确定工作范围，设置安全围栏，不要有缺口；在安全围栏周围派人监护，防止无关人员进入4高压试验试验电源容量太小部分停电152130低风险工作前必须向施工单位或变电站了解清楚临时施工电源或检修电源容量情况，不能只看电源开关的容量，确保试验电源容量满足要求5高压试验测量仪器未校准，试验电压过高设备破损252150低风险使用的电压测量装置应经过校准，并有校准报告，确保测量无误6高压试验残余电荷触电151345低风险降压后应及时挂设地线，待充分放电后方可操作7高压试验现场遗留工具设备损坏252150低风险工作人员在试验结束后应进行认真检查，确认现场无遗留工具和杂物8高压试验TA 二次开路设备破损252150低风险试验前要派人对TA 二次侧进行检查，保证TA二次必须短路接地序号作业种类危害名称风险种类风险等级分析风险等级风险控制措施后果暴露可能性风险值9高压试验TV 二次短路设备破损251250低风险试验前要派人对TV 二次侧进行检查，TV 二次必须开路，且一点接地，高压末端必须接地10高压试验吊车与带电设备安全距 离不够人身伤亡、设 备损坏、跳闸402180高风险工作前与运行人员共同确定工作地点，核对设 备双编号，相邻的运行设备应有明显的隔离措施， 工作负责人应向全体工作班成员进行工作范围的 交底，专人监护11高压试验试验接线错误设备损坏251250低风险在试验前工作人员需熟悉说明书、图纸，按照要求接线，并有工作负责人核查接线正确性12高压试验试验设备未接地或接地不良设备损坏人身伤残251250低风险试验前，应认真检查接地线已正确规范可靠接地，接地良好13高压试验试验区域未设置安全围栏触电、人身伤残253175中等风险试验区域必须按规定设置安全围栏和标示牌等安全措施，并安排专人进行监护14高压试验试验电源不稳定设备损坏5031150中等风险接试验前应用仪器测量电源电压，确保符合试验要求15高压试验绝缘油污染水污染工作环境污染5031150中等风险避免油泄漏、废油集中存放、定点处理16高压试验高压试验过程中防范措施不到位触电、人身伤残10021200高风险试验开始时，应通知附近作业人员，并设置安全围栏，派专人把守；操作人员应大声告知各在场人员，得到回应可以开始，方可升压，如有异常应立即断电序号作业种类危害名称风险种类风险等级分析风险等级风险控制措施后果暴露可能性风险值17高压试验登高作业安全防护措施不完善坠落、人身伤残10021200高风险使用高空平台车、梯子登高接线，如必须作业人员登高作业时，须正确使用安全带，穿胶鞋18高压试验高压试验过程中发生电压反击设备损坏5031150中等风险严格按照规定流程操作19高压试验攀爬瓷件设备损坏5031150中等风险作业人员攀爬瓷件时需佩戴具有塑料保护套的安全带，穿胶鞋。不得采用抛物形式传递工具，必须使用绳索正确传递工具20高压试验有载调压传动试验措施不完善人员夹伤设备损坏251375中等风险进行传动前必须通知相关工作人员，并安排人员进行监护21高压试验搭接试验电源措施不完善设备损坏253175中等风险开始实验前认真检查试验接线，在试验电源线路上加装负载开关22高压试验引接试验电源时触电人身伤亡10021200高风险严格执行电气工作票，落实各项安全措施，加强监护23高压试验被试品残余电荷人身伤残153145低风险试验后，应及时对被试品充分放电，放电用的接地线必须可靠接地序号作业种类危害名称风险种类风险等级分析风险等级风险控制措施后果暴露可能性风险值24高压试验与带电设备的安全距离不够触电501150低风险工作前，工作负责人应向班组人员交待清楚工作地点、工作内容、现场安全措施、邻近带电部位和安全注意事项25高压试验气体压力不足设备性能下降251125低风险试验过程中和试验后发现气体压力下降时，应及时通知值班人员，说明情况，待补气后或安排停电时才进行测试
