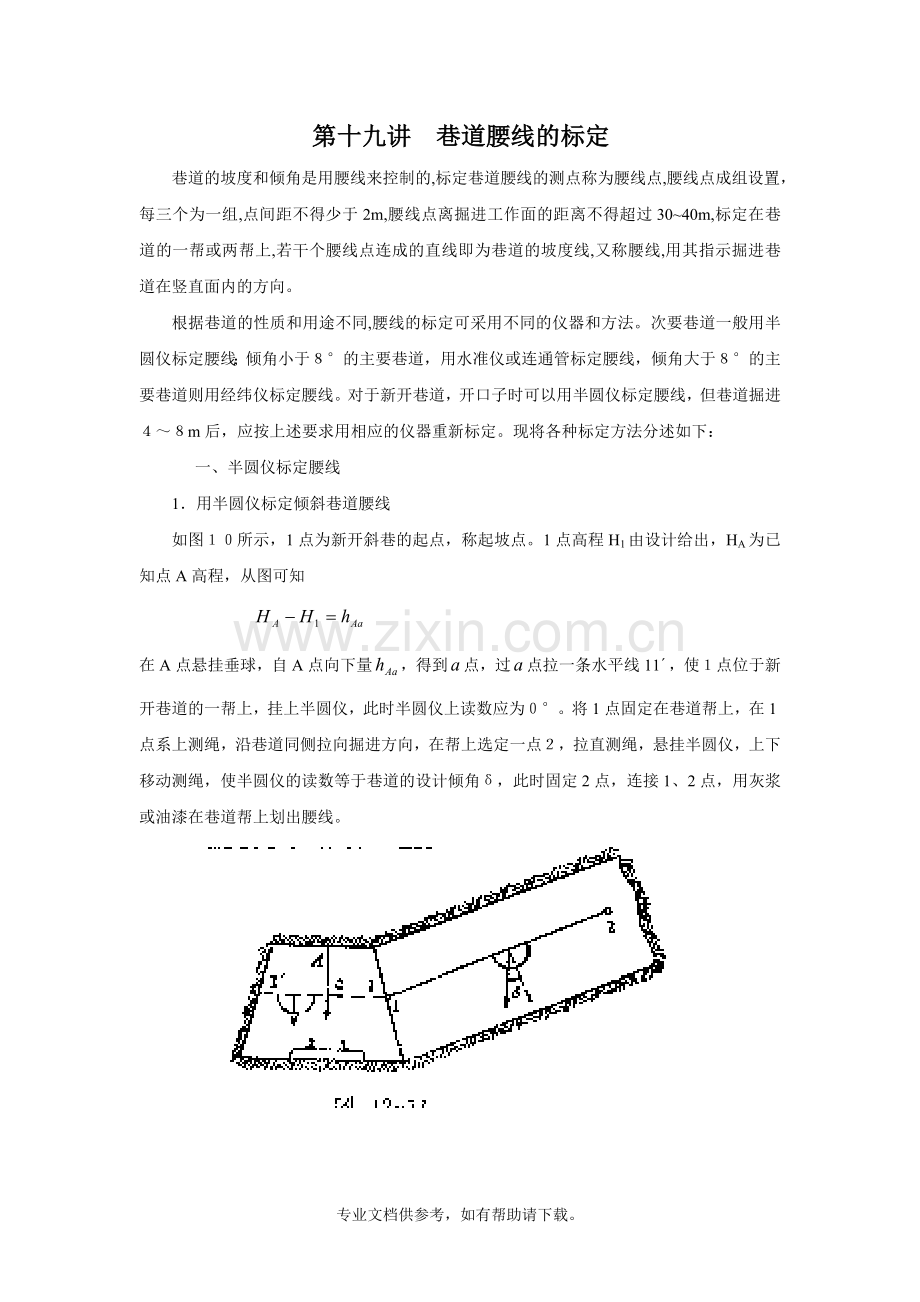

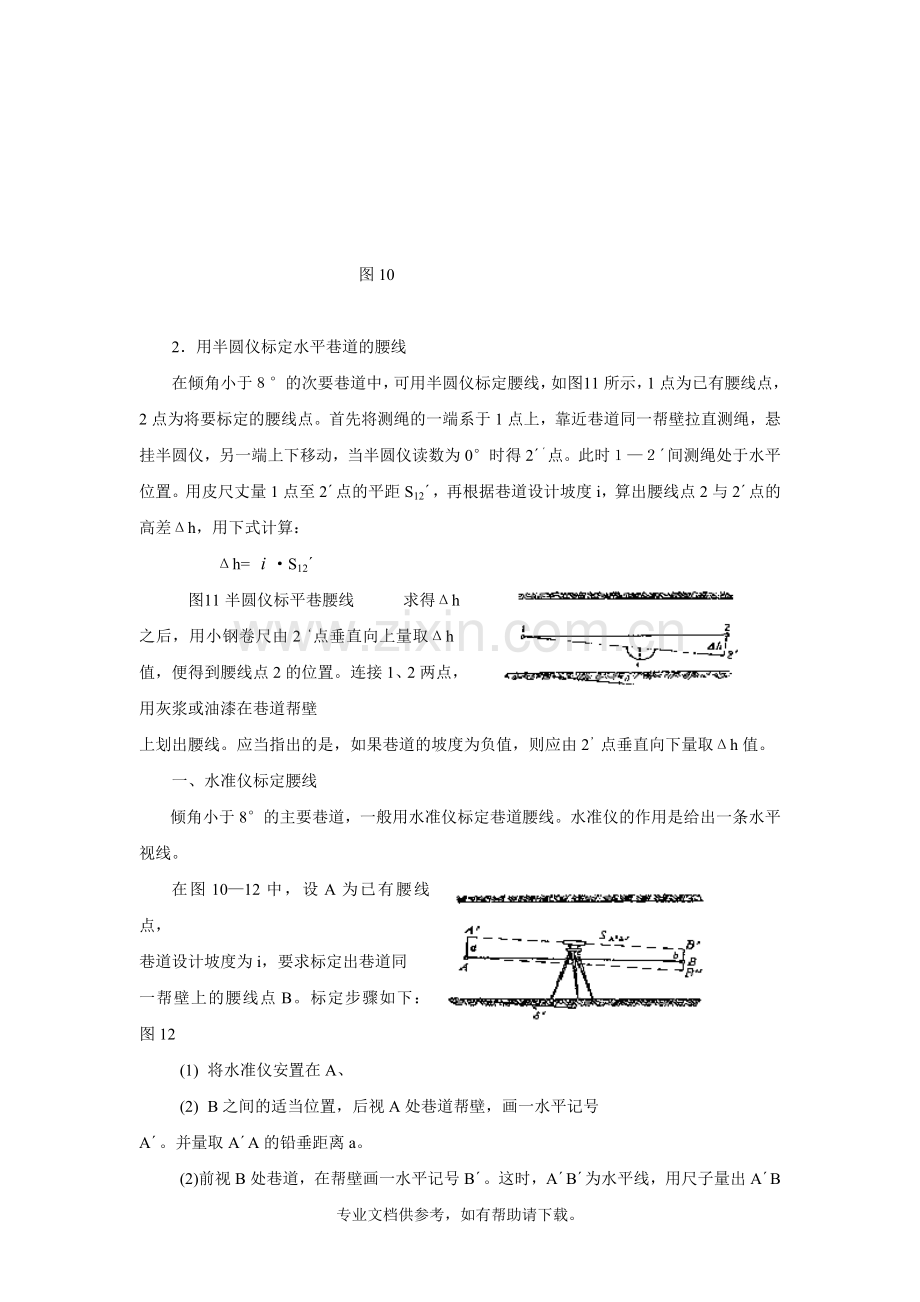

第十九讲 巷道腰线的标定巷道的坡度和倾角是用腰线来控制的,标定巷道腰线的测点称为腰线点,腰线点成组设置，每三个为一组,点间距不得少于2m,腰线点离掘进工作面的距离不得超过3040m,标定在巷道的一帮或两帮上,若干个腰线点连成的直线即为巷道的坡度线,又称腰线,用其指示掘进巷道在竖直面内的方向。根据巷道的性质和用途不同,腰线的标定可采用不同的仪器和方法。次要巷道一般用半圆仪标定腰线；倾角小于的主要巷道，用水准仪或连通管标定腰线，倾角大于的主要巷道则用经纬仪标定腰线。对于新开巷道，开口子时可以用半圆仪标定腰线，但巷道掘进m后，应按上述要求用相应的仪器重新标定。现将各种标定方法分述如下：一、 半圆仪标定腰线1用半圆仪标定倾斜巷道腰线如图所示，1点为新开斜巷的起点，称起坡点。1点高程H1由设计给出，HA为已知点A高程，从图可知在A点悬挂垂球，自A点向下量，得到点，过点拉一条水平线11，使点位于新开巷道的一帮上，挂上半圆仪，此时半圆仪上读数应为。将1点固定在巷道帮上，在1点系上测绳，沿巷道同侧拉向掘进方向，在帮上选定一点，拉直测绳，悬挂半圆仪，上下移动测绳，使半圆仪的读数等于巷道的设计倾角，此时固定2点，连接1、2点，用灰浆或油漆在巷道帮上划出腰线。 图102用半圆仪标定水平巷道的腰线在倾角小于的次要巷道中，可用半圆仪标定腰线，如图11所示，1点为已有腰线点，2点为将要标定的腰线点。首先将测绳的一端系于1点上，靠近巷道同一帮壁拉直测绳，悬挂半圆仪，另一端上下移动，当半圆仪读数为0时得2点。此时间测绳处于水平位置。用皮尺丈量1点至2点的平距S12，再根据巷道设计坡度i，算出腰线点2与2点的高差h，用下式计算：h= S12图11半圆仪标平巷腰线 求得h之后，用小钢卷尺由2点垂直向上量取h值，便得到腰线点2的位置。连接1、2两点，用灰浆或油漆在巷道帮壁上划出腰线。应当指出的是，如果巷道的坡度为负值，则应由2点垂直向下量取h值。一、 水准仪标定腰线倾角小于8的主要巷道，一般用水准仪标定巷道腰线。水准仪的作用是给出一条水平视线。在图1012中，设A为已有腰线点，巷道设计坡度为i，要求标定出巷道同一帮壁上的腰线点B。标定步骤如下： 图12(1) 将水准仪安置在A、(2) B之间的适当位置，后视A处巷道帮壁，画一水平记号A。并量取AA的铅垂距离a。(2)前视B处巷道，在帮壁画一水平记号B。这时，AB为水平线，用尺子量出AB的水平距离。按下式计算A、B两点间的高差：hAB = SA B （3)从B铅直向下量了值，得到一条与AB平行的水平线AB（ 图12）。然后从B向上量出hAB，得到新设腰线点B。A和B的连线即为腰线，并用油漆或灰浆划出。另外，可按b = hAB计算出b值，从B点向下量出b值，得到新设腰线点B。在第三步骤中，若坡度为负值，则应从B点向下量出hAB。.用水准仪给腰线虽然很简单，但容易出错误，放线时，特别注意前、后视点上应该向上量或向下量的值是多少。二、 用经纬仪标定腰线在主要倾斜巷道中，通常采用经纬仪标定腰线，其方法较多，这里只介绍三种。1利用中线点标定腰线图13为巷道横断图，b为巷道纵断面图。标定方法如下：1) 在中线点1安置仪器，量取仪高。2) 使竖盘读数为巷道的设计倾角，此时的望远镜视线方向与腰线平行。然后瞄准掘进方向已标定的中线点2、3、4的垂球线，分别作临时记号，得到。倒镜再测一次倾角作为检查 （3）由下式计算K值K=H1(H1+h)式中 H11点处的高程；H1点处轨面设计高程；仪器高；h轨面到腰线点的铅垂距离。 （4)由中线点的记号2、3、4分别向下量K值，得到的即为所求的腰线点。（5）用半圆仪分别从腰线点拉一条垂直中线的水平线到两帮上。(6)用测绳连接帮壁上的点，并用石灰浆或油漆沿测绳划出腰线。图13 图142 .用伪倾角标定腰线从图14可知，如果AB为倾斜巷道中线方向，巷道的真倾角为，BC垂直于AB，C点在巷道左帮上，与B点同高，那末，水平距离AC大于AB，则AC的倾角（巷道伪倾角）小于AB倾角。可如下计算： ACtan=ABtan tan= tan cos = tan=costan 式中角为AB与AC的水平夹角，该角用经纬仪测得；为设计巷道的真倾角。为了方便 使用，将水平角、真倾角、伪倾角三者之间的关系编制成表。标定时，以水平角为引数。从表中直接查得伪倾角，亦可用电子计算器迅速算出。图15为巷道纵断面图。b为巷道平面图。用伪倾角标定腰线的方法如下：(1)在B点下安置仪器，测出B至中线点A及原腰线点1之间的水平夹角1（图15b）。(2)根据水平角1和真倾角1，按式计算得伪倾角1。(3)瞄准1点，固定水平度盘，上下移动望远镜，使竖盘读数为1，在巷道帮上作记号1，用小钢卷尺量出1到腰线点1的铅垂距离K（图15）。(4)转动照准部，瞄准新设的中线点C，然后松开照准部瞄准在巷道帮上拟设腰线点处，测出2角（图15b）。(5)根据水平角2和真倾角2，计算得伪倾角2。(6)望远镜照准部拟设腰线处，并使竖盘读数为2，在巷道帮上作记号2，用小钢卷尺从2向上量出距离K，即得到新标定的腰线点2。(7)用测绳连接1、2两点，用灰浆或油漆沿测绳划出腰线。图15a 图15 b3靠近巷道一帮标定腰线将经纬仪安置在靠近巷道一帮处标定腰线时，其伪倾角与巷道的真倾角相差很小，可以直接用真倾角标定巷道腰线。图16a为标定时的巷道横断面图，图b为标定时的巷道纵断面图，标定方法如下：（1)将仪器安置在已设腰线点1、2、3的后面，并靠近巷道一帮（图16）。（2)使竖盘读数为巷道的设计倾角，然后，瞄准1、2、3上方，作标记1、2、3 ;同时，沿视线方向在掘进工作面附近巷道帮上标定点4、5、6。图16 图16 b（3)用小钢卷尺分别向下量出1、2、3点到1、2、3点的铅垂距离K，如图1016b所示。（4)用小钢卷尺分别从4、5 、6点向下量出铅垂距离K，得到4、5、6腰线点。（5)以测绳连接两组腰线点，用灰浆或油漆沿测绳划出腰线。三、 平巷与斜巷连接处腰线的标定如图17所示，平巷与斜巷连接处是巷道坡度变化的地方，腰线到这里要改变坡度。巷道底板在竖起面上的转折点A称为巷道变坡点。它的坐标或它与其它巷道的相互位置关系是由设计给定的。在图17中，设平巷腰线到轨面（或底板）的距离为a，斜巷腰线到轨面（或底板）的法线距离也保持，那么，在变坡点处，平巷腰线必须抬高h，才能得到斜巷腰线起坡点，或者自变坡点处向前（图17）或向后（图17b）量取距离，得到斜巷腰 图17 图17b 线起坡点，由此标定出斜巷腰线。h和值按下式计算 h = = （sec1） =hcot 标定时，测量人员首先应在平巷的中线点上标定出A点的位置，然后在A点垂直于巷道中线的两帮上标出平巷腰线点，再从平巷腰线点向上量取h（也可向前或向后量取），得到斜巷腰线起坡点位置 。斜巷掘时的最初10m，可以用半圆仪在帮上按角划出腰线的，主要巷道掘进到10m之后，就要用经纬仪从斜巷腰线起点开始，重新给出斜巷腰线。激光指向间介近年来，由于巷道掘进速度加快，原有给中腰线的方法已不能满足施工需要，这样，激光技术被用于矿山建设中。激光不仅有较高的亮度，而且具有良好的方向性和单色性。在井下巷道掘进过程中，利用激光器可以发出一条可见的红色光束。射程300500m或更远。激光束射在掘进工作面上，为一圆形光斑，光斑直径与射程有关。当射程为300m时，光斑直径约为3cm。如果将这种激光器组装成激光指向仪，悬挂在距掘进工作面约70m处的巷道顶板上，用经纬仪和水准仪控制光束的方向与坡度，那末，它就成了较为理想的给中腰线的仪器。目前，有许多生产单位已采用防爆型激光指向仪给定平巷、斜巷的中腰线，有的矿为了方便工人使用，还在仪器中增加了自动控制设备，掘进人员到达工作面时，开启激光指向仪，到达工作面后，检查中腰线方向，并根据光斑位置布设炮眼，然后，仪器自动断电关闭，使用十分方便。一、激光指向仪的构造简介图18是我国江苏煤矿电器厂生产的JZB1型激光指向仪的结构剖视图。它是一种防爆型激光指向仪，主要由隔爆壳体、激光管和电源、望远镜以及悬挂和调节装置等组成。这种仪器具有结构简单、调节方便，重量较轻等优点。它利用氦氖气体激光器发光，射程为500m，外形尺寸为：长宽高=445200250mm，重量约为12kg。图18 图19 二、激光指向仪的安装和使用激光指向仪给中腰线如图19所示。，其安装方法如下：(1)按煤矿测量试行规程要求，在距掘进工作面约70m处，选择安装仪器的位置。一般应选在基岩坚硬的顶板上。(2)按仪器托板螺丝孔的孔距，事先在顶板适当位置钻孔。然后将锚杆放入孔中，校正尺寸，并灌注水泥，固定锚杆。(3)待水泥凝固后，即可将指向仪悬挂在顶板上，如图19所示。，(4)用经纬仪给出巷道中线。中线点不行少于3个，点间距不少于30m。调节仪器，使激光束通过中线。(5)用水准仪在中线的垂线上给出腰线，并作记号，腰线点不得少于3个，点间距不得少于30m，然后调节仪器，使激光束平行于巷道腰线。反复校核激光束给出的巷道中、腰线，直至合乎要求时为止。激光指向仪在使用过程中，为了防止仪器碰动而影响中、腰线位置，应经常检查激光束的方向和坡度，并根据检查情况随时调整。专业文档供参考，如有帮助请下载。
