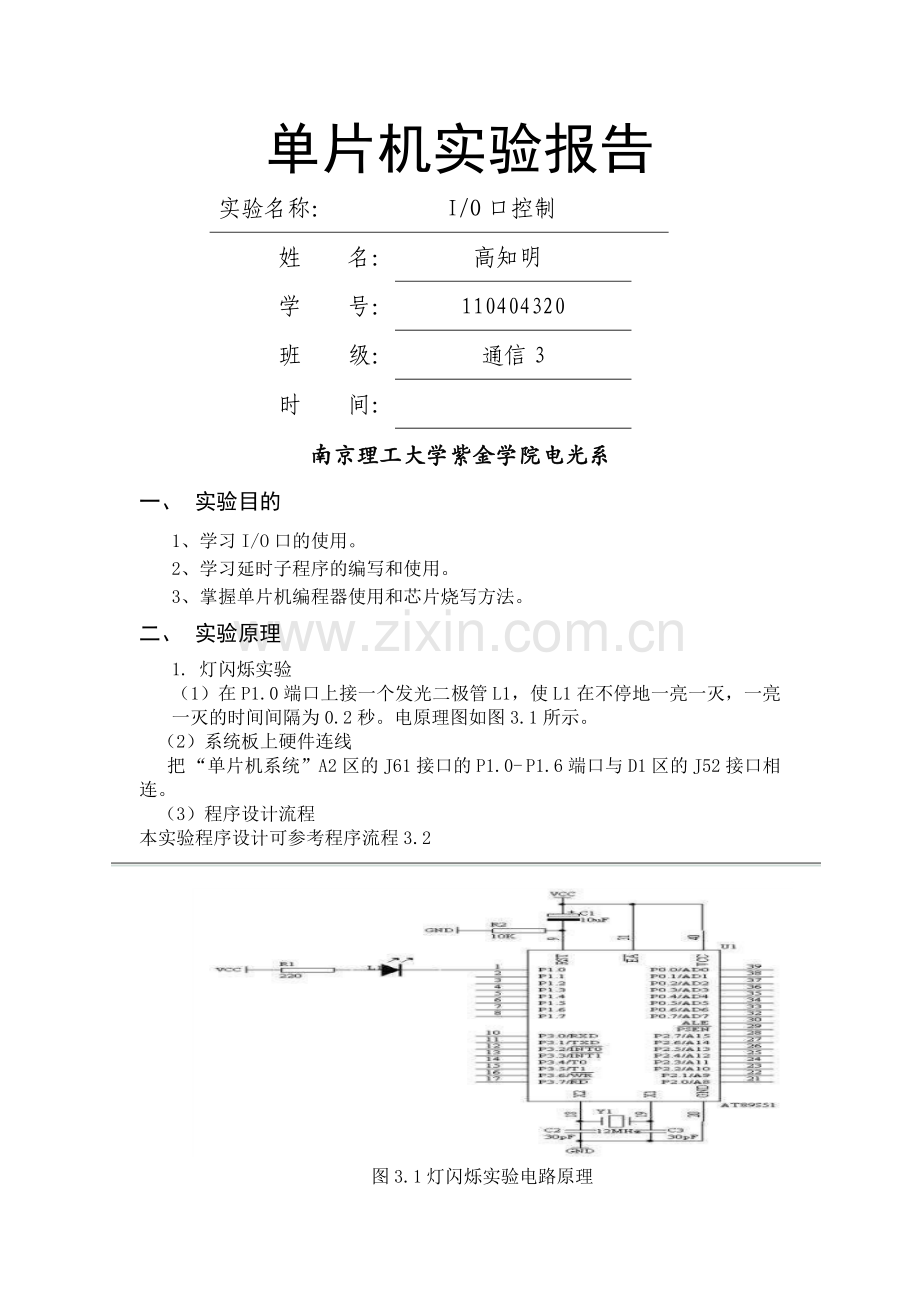

单片机实验报告
实验名称：
I/O口控制
姓 名：
高知明
学 号：
110404320
班 级：
通信3
时 间：

南京理工大学紫金学院电光系
一、 实验目的
1、 学习I/O口的使用。
2、 学习延时子程序的编写和使用。
3、 掌握单片机编程器使用和芯片烧写方法。
二、 实验原理
1. 灯闪烁实验
（1）在P1.0端口上接一个发光二极管L1，使L1在不停地一亮一灭，一亮一灭的时间间隔为0.2秒。电原理图如图3.1所示。
（2）系统板上硬件连线
把 “单片机系统”A2区的J61接口的P1.0- P1.6端口与D1区的J52接口相连。
（3）程序设计流程
本实验程序设计可参考程序流程3.2
图3.1灯闪烁实验电路原理

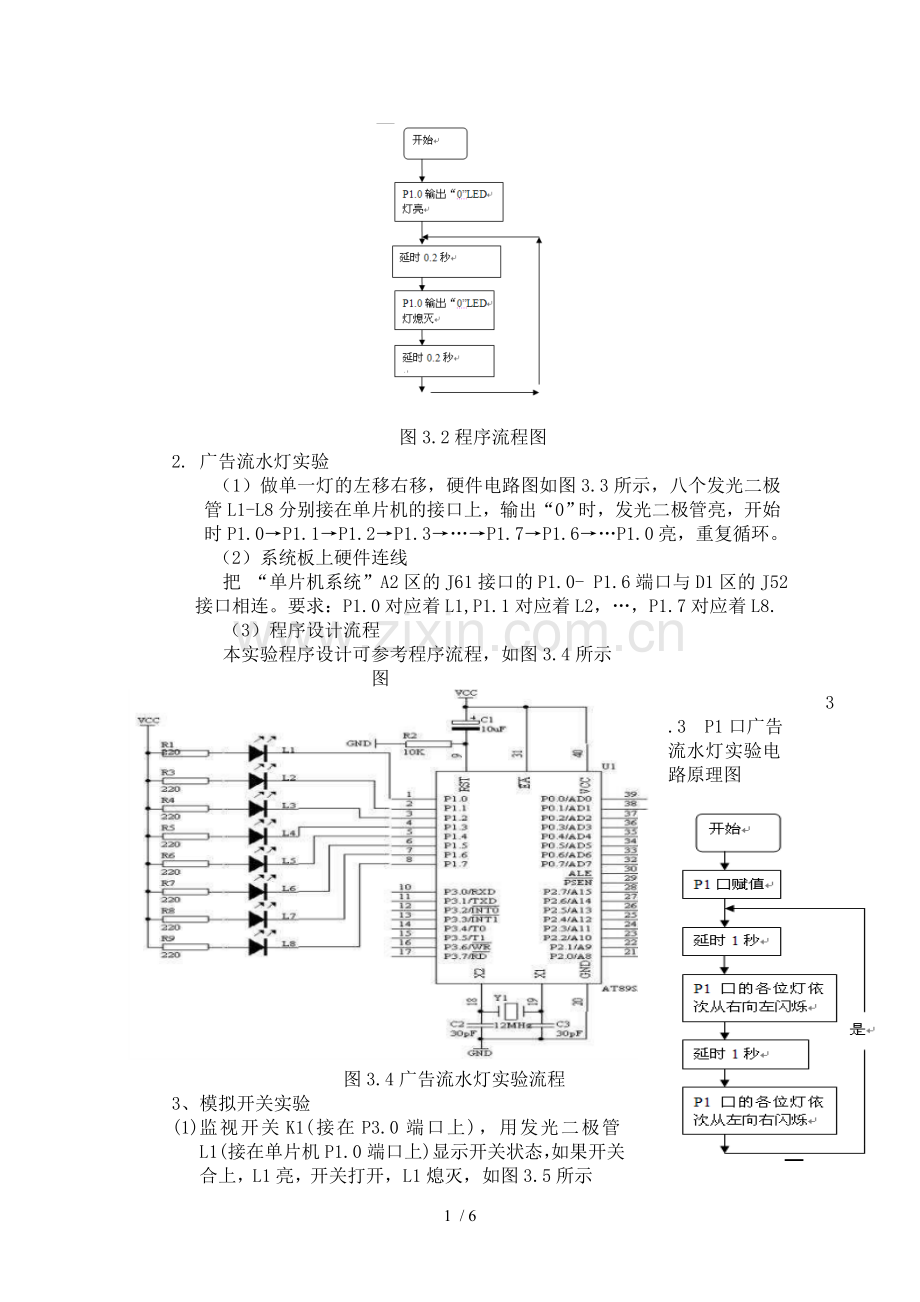

图3.2程序流程图
2. 广告流水灯实验
（1）做单一灯的左移右移，硬件电路图如图3.3所示，八个发光二极管L1-L8分别接在单片机的接口上，输出“0”时，发光二极管亮，开始时P1.0→P1.1→P1.2→P1.3→…→P1.7→P1.6→…P1.0亮，重复循环。
（2）系统板上硬件连线
把 “单片机系统”A2区的J61接口的P1.0- P1.6端口与D1区的J52接口相连。要求：P1.0对应着L1,P1.1对应着L2，…，P1.7对应着L8.
（3）程序设计流程
本实验程序设计可参考程序流程，如图3.4所示
图
3.3 P1口广告流水灯实验电路原理图

图3.4广告流水灯实验流程
3、 模拟开关实验
(1) 监视开关K1(接在P3.0端口上)，用发光二极管L1(接在单片机P1.0端口上)显示开关状态，如果开关合上，L1亮，开关打开，L1熄灭，如图3.5所示
（2）系统板上硬件连线
把 “单片机系统”A2区的P1.0端口用导线连接到D1区的LED1端口上；
把 “单片机系统”A2区的P3.0端口用导线连接到D1区的KEY1端口上；
（3）程序设计流程
本实验程序设计可参考程序流程，如图3.6所示

图3.6 程序流程图
图3.5模拟开关实验原理图
三、 实验内容
1. 流水灯实验
C51程序:
#include<reg51.h>
void time()
{
long int i;
for(i=0;i<=10000;i++);}
void delay(unsigned char tmp)
{
unsigned char j;
while(tmp--){
j=255;
while(j--);
}
}
code unsigned char tmpled[8]={0Xfe,0Xfd,0Xfb,0Xf7,0xef,0xdf,0xbf,0x7f};
code unsigned char smpled[8]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe};
void main(void)
{
unsigned char i;
while(1){
for(i=0;i<8;i++)
{
P1=tmpled[i];
delay(100);
}
P1=0xff;
time();
for(i=0;i<8;i++)
{
P1=smpled[i];
delay(100);
}
P1=0xff;
time();
}
} }
}
硬件图

2. 闪烁灯实验
C51程序:
#include<reg51.h>
#define uint unsigned int
sbit led=P1^0;
void delay()
{
uint a;
a=50000;
while(a--);
}
main()
{
while(1)
{
led=0;
delay();
led=1;
delay();
}
}硬件图

3、 模拟开关实验
C51程序:
#include<reg51.h>
void main()
{unsigned char a;
sbit key=P3^0;
sbit led=P1^0;
while(1)
{
if(key==0)
{
for(a=500;a>0;a--);
if(key==0)
led=0;
}
else led=1;
}
}
硬件图

四、 小结与体会
通过这次实验，熟悉并掌握了proteus以及keil软件的使用，对I/O口的控制有所了解，学习延时子程序的编写和使用。
