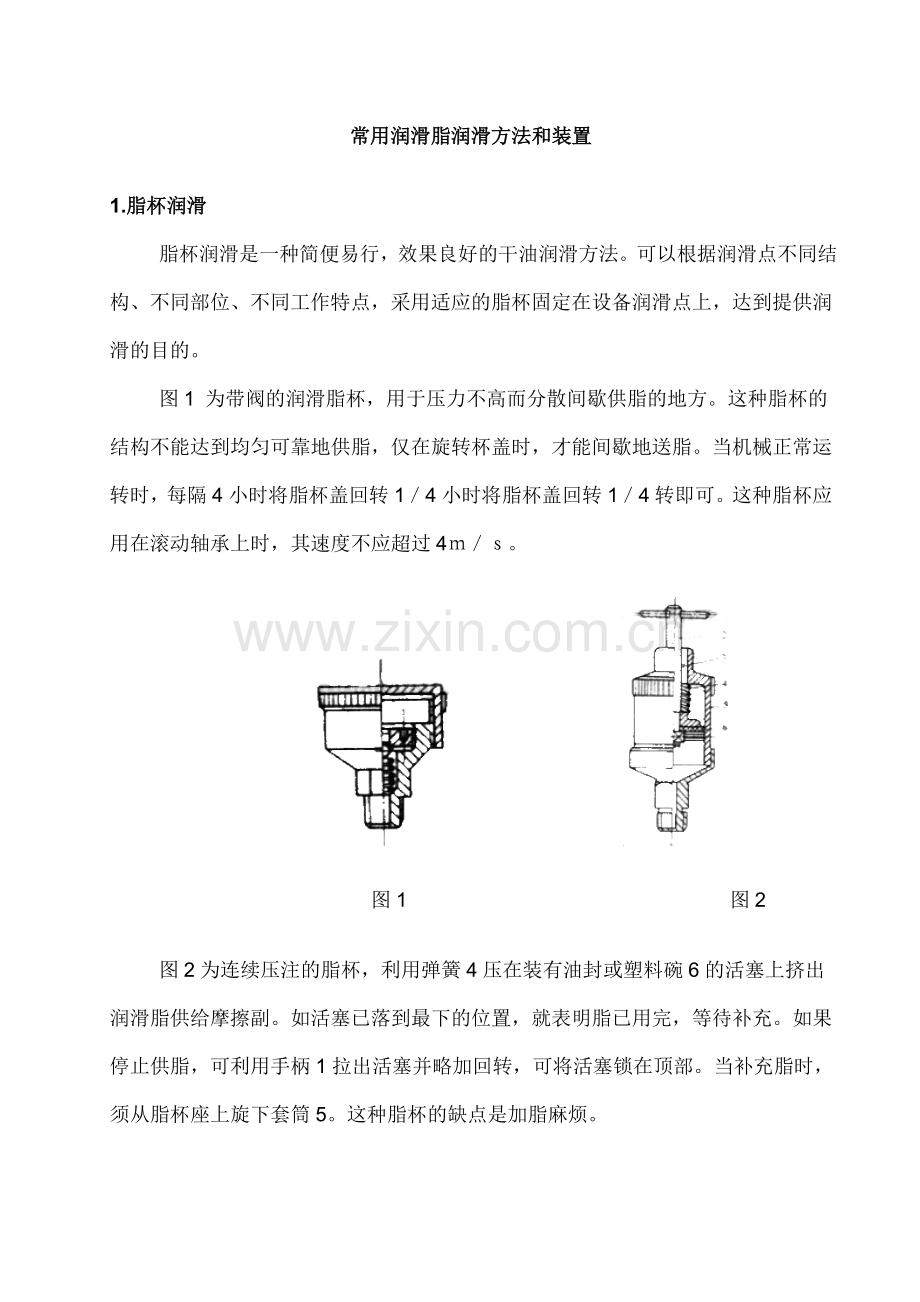

常用润滑脂润滑方法和装置
1.脂杯润滑
        脂杯润滑是一种简便易行，效果良好的干油润滑方法。可以根据润滑点不同结构、不同部位、不同工作特点，采用适应的脂杯固定在设备润滑点上，达到提供润滑的目的。
        图1 为带阀的润滑脂杯，用于压力不高而分散间歇供脂的地方。这种脂杯的结构不能达到均匀可靠地供脂，仅在旋转杯盖时，才能间歇地送脂。当机械正常运转时，每隔4小时将脂杯盖回转1／4小时将脂杯盖回转1／4转即可。这种脂杯应用在滚动轴承上时，其速度不应超过4ｍ／ｓ。

                                              图1                                                         图2
        图2为连续压注的脂杯，利用弹簧4压在装有油封或塑料碗6的活塞上挤出润滑脂供给摩擦副。如活塞已落到最下的位置，就表明脂已用完，等待补充。如果停止供脂，可利用手柄1拉出活塞并略加回转，可将活塞锁在顶部。当补充脂时，须从脂杯座上旋下套筒5。这种脂杯的缺点是加脂麻烦。

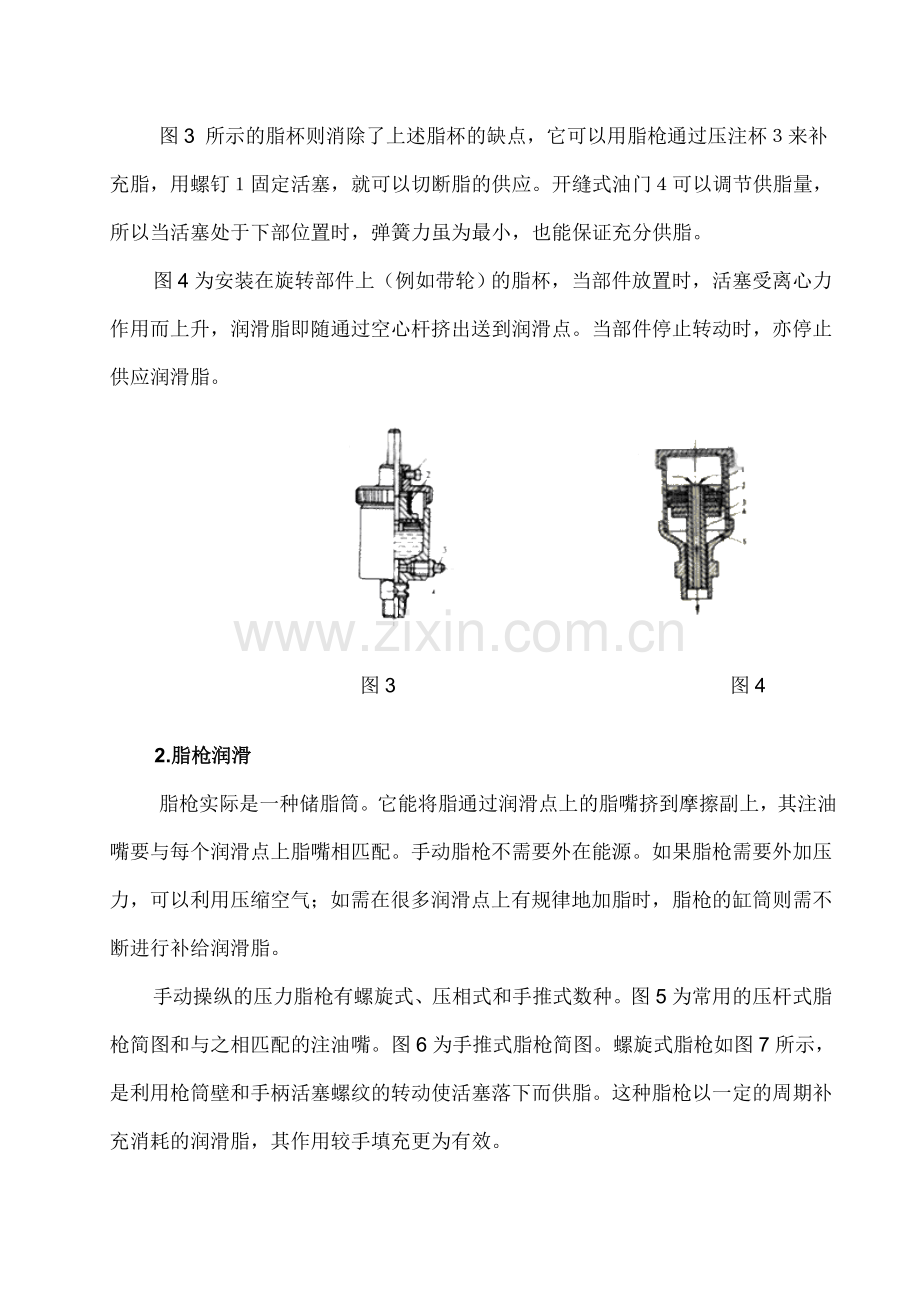

        图3 所示的脂杯则消除了上述脂杯的缺点，它可以用脂枪通过压注杯３来补充脂，用螺钉１固定活塞，就可以切断脂的供应。开缝式油门４可以调节供脂量，所以当活塞处于下部位置时，弹簧力虽为最小，也能保证充分供脂。
        图4为安装在旋转部件上（例如带轮）的脂杯，当部件放置时，活塞受离心力作用而上升，润滑脂即随通过空心杆挤出送到润滑点。当部件停止转动时，亦停止供应润滑脂。

                                            图3                                                           图4
        2.脂枪润滑
        脂枪实际是一种储脂筒。它能将脂通过润滑点上的脂嘴挤到摩擦副上，其注油嘴要与每个润滑点上脂嘴相匹配。手动脂枪不需要外在能源。如果脂枪需要外加压力，可以利用压缩空气；如需在很多润滑点上有规律地加脂时，脂枪的缸筒则需不断进行补给润滑脂。
        手动操纵的压力脂枪有螺旋式、压相式和手推式数种。图5为常用的压杆式脂枪简图和与之相匹配的注油嘴。图6为手推式脂枪简图。螺旋式脂枪如图7所示，是利用枪筒壁和手柄活塞螺纹的转动使活塞落下而供脂。这种脂枪以一定的周期补充消耗的润滑脂，其作用较手填充更为有效。

图5

图6

图7
