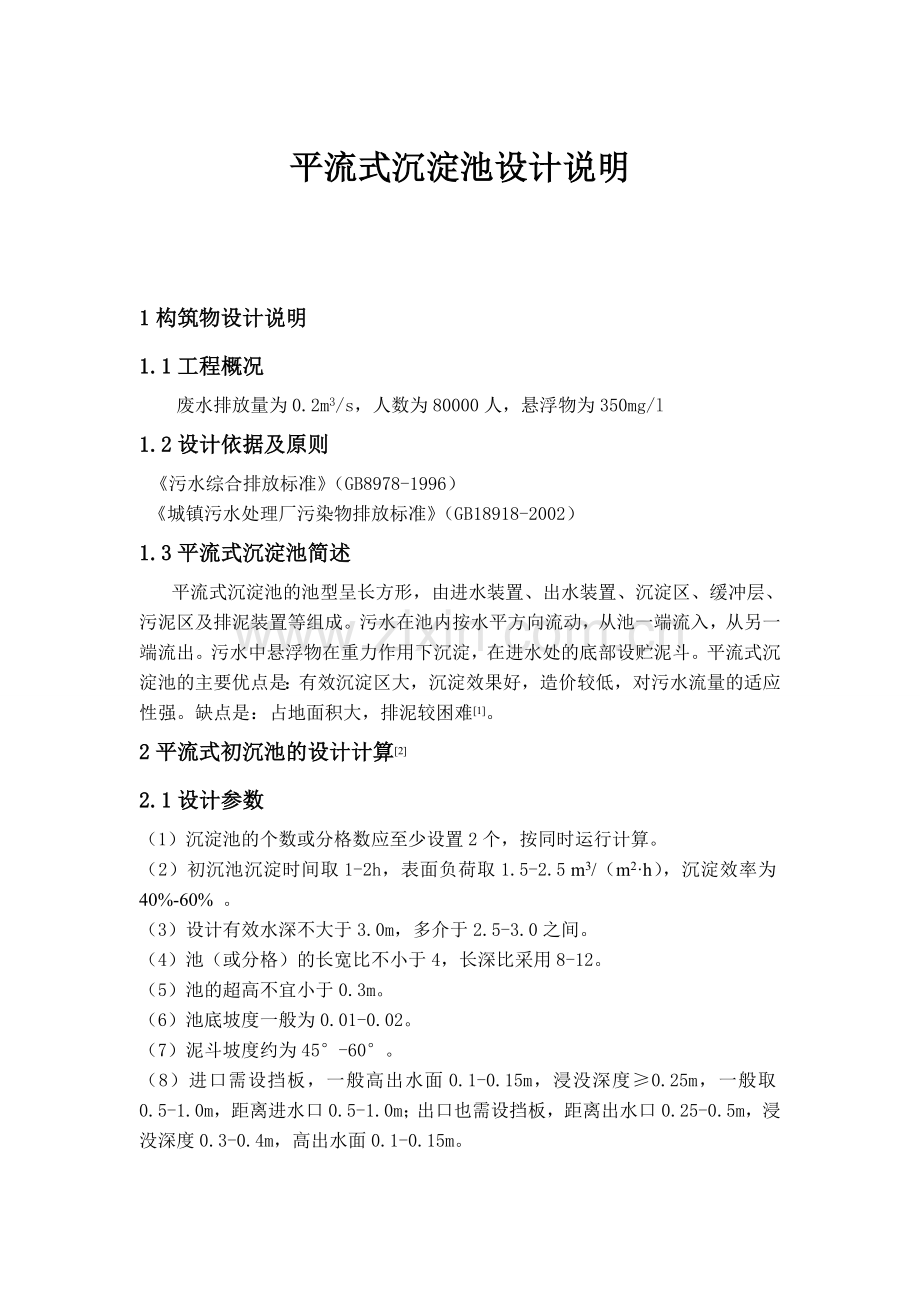

平流式沉淀池设计说明

1构筑物设计说明
1.1工程概况
废水排放量为0.2m3/s，人数为80000人，悬浮物为350mg/l
1.2设计依据及原则
《污水综合排放标准》（GB8978-1996）
《城镇污水处理厂污染物排放标准》（GB18918-2002）
1.3平流式沉淀池简述
平流式沉淀池的池型呈长方形，由进水装置、出水装置、沉淀区、缓冲层、污泥区及排泥装置等组成。污水在池内按水平方向流动，从池一端流入，从另一端流出。污水中悬浮物在重力作用下沉淀，在进水处的底部设贮泥斗。平流式沉淀池的主要优点是：有效沉淀区大，沉淀效果好，造价较低，对污水流量的适应性强。缺点是：占地面积大，排泥较困难[1]。
2平流式初沉池的设计计算[2]
2.1设计参数
（1）沉淀池的个数或分格数应至少设置2个，按同时运行计算。
（2）初沉池沉淀时间取1-2h，表面负荷取1.5-2.5 m3/（m2·h），沉淀效率为40%-60% 。
（3）设计有效水深不大于3.0m，多介于2.5-3.0之间。
（4）池（或分格）的长宽比不小于4，长深比采用8-12。
（5）池的超高不宜小于0.3m。
（6）池底坡度一般为0.01-0.02。
（7）泥斗坡度约为45°-60°。
（8）进口需设挡板，一般高出水面0.1-0.15m，浸没深度≥0.25m，一般取0.5-1.0m，距离进水口0.5-1.0m；出口也需设挡板，距离出水口0.25-0.5m，浸没深度0.3-0.4m，高出水面0.1-0.15m。

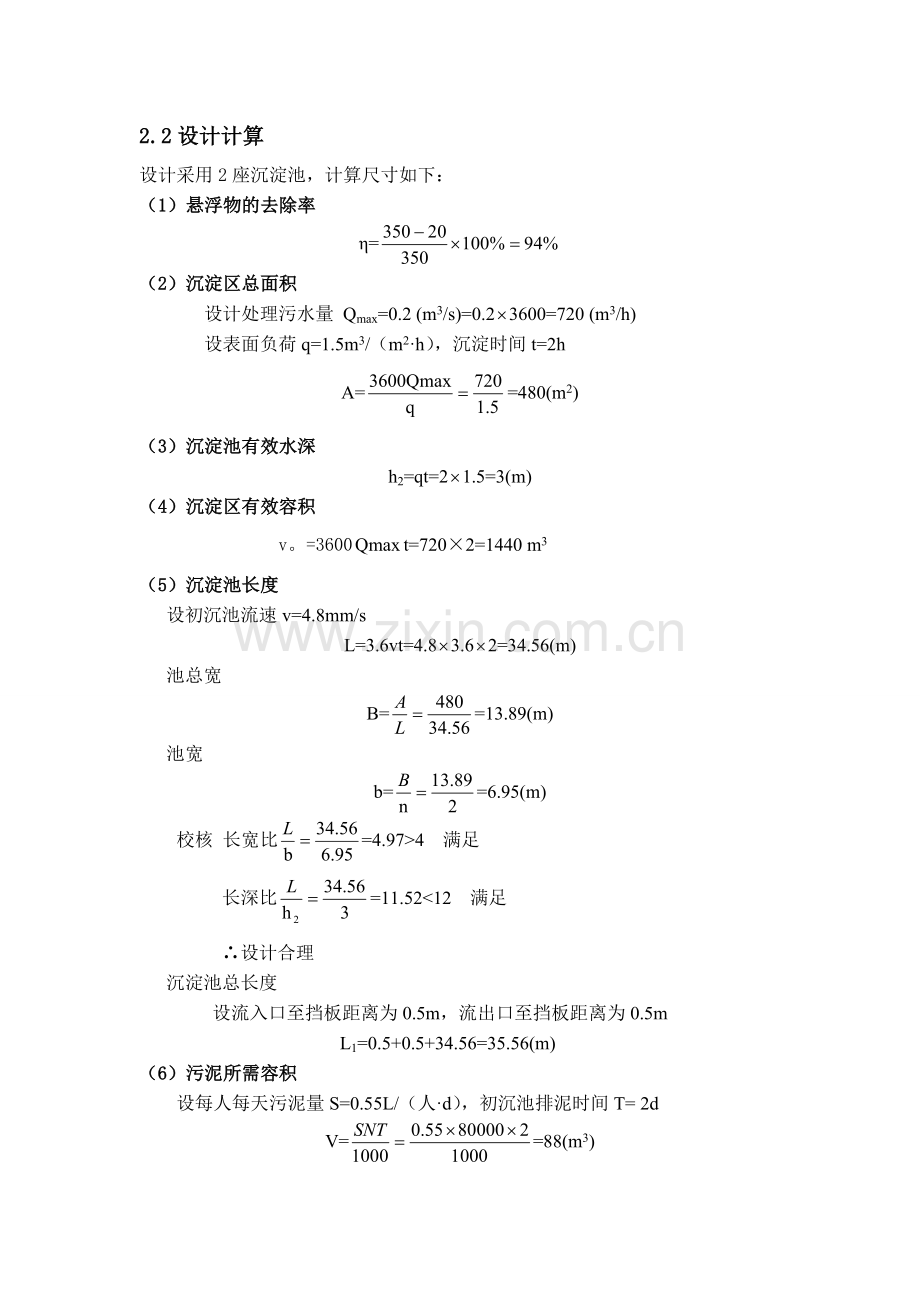

2.2设计计算
设计采用2座沉淀池，计算尺寸如下：
（1）悬浮物的去除率
η=
（2）沉淀区总面积
设计处理污水量 Qmax=0.2 (m3/s)=0.23600=720 (m3/h)
设表面负荷q=1.5m3/（m2·h），沉淀时间t=2h
A==480(m2)
（3）沉淀池有效水深
h2=qt=21.5=3(m)
（4）沉淀区有效容积
v。=3600t=720×2=1440 m3
（5）沉淀池长度
设初沉池流速v=4.8mm/s
L=3.6vt=4.83.62=34.56(m)
池总宽
B==13.89(m)
池宽
b==6.95(m)
校核 长宽比=4.97>4 满足
长深比=11.52<12 满足
∴设计合理
沉淀池总长度
设流入口至挡板距离为0.5m，流出口至挡板距离为0.5m
L1=0.5+0.5+34.56=35.56(m)
（6）污泥所需容积
设每人每天污泥量S=0.55L/（人·d），初沉池排泥时间T= 2d
V==88(m3)
V’==44(m3)
（7）污泥斗的容积
设污泥斗上口长为6.5m，下口宽为0.5m，斗壁与水平面倾角为60°，则污泥区高度
h4==5.2(m)
V1=
=79.3(m3)
（8）污泥斗上方梯形部分的容积
机械刮泥时池底坡度i=0.01
则由坡度引起的高度h5 =(34.56+0.5-6.5) 0.01=0.286(m)
V2===39.09(m3)
校核 V1+V2 =79.3+39.09=118.39>44 满足
∴设计合理
（9）沉淀池的总高度（采用机械刮泥设备）
设污泥缓冲高度h3=0.3m，沉淀池超高h1 =0.3m
H=h1+h2+h3+h4+h5=0.3+3+0.3+5.2+0.286=9.086(m)
