工学综合测试卷-4.doc

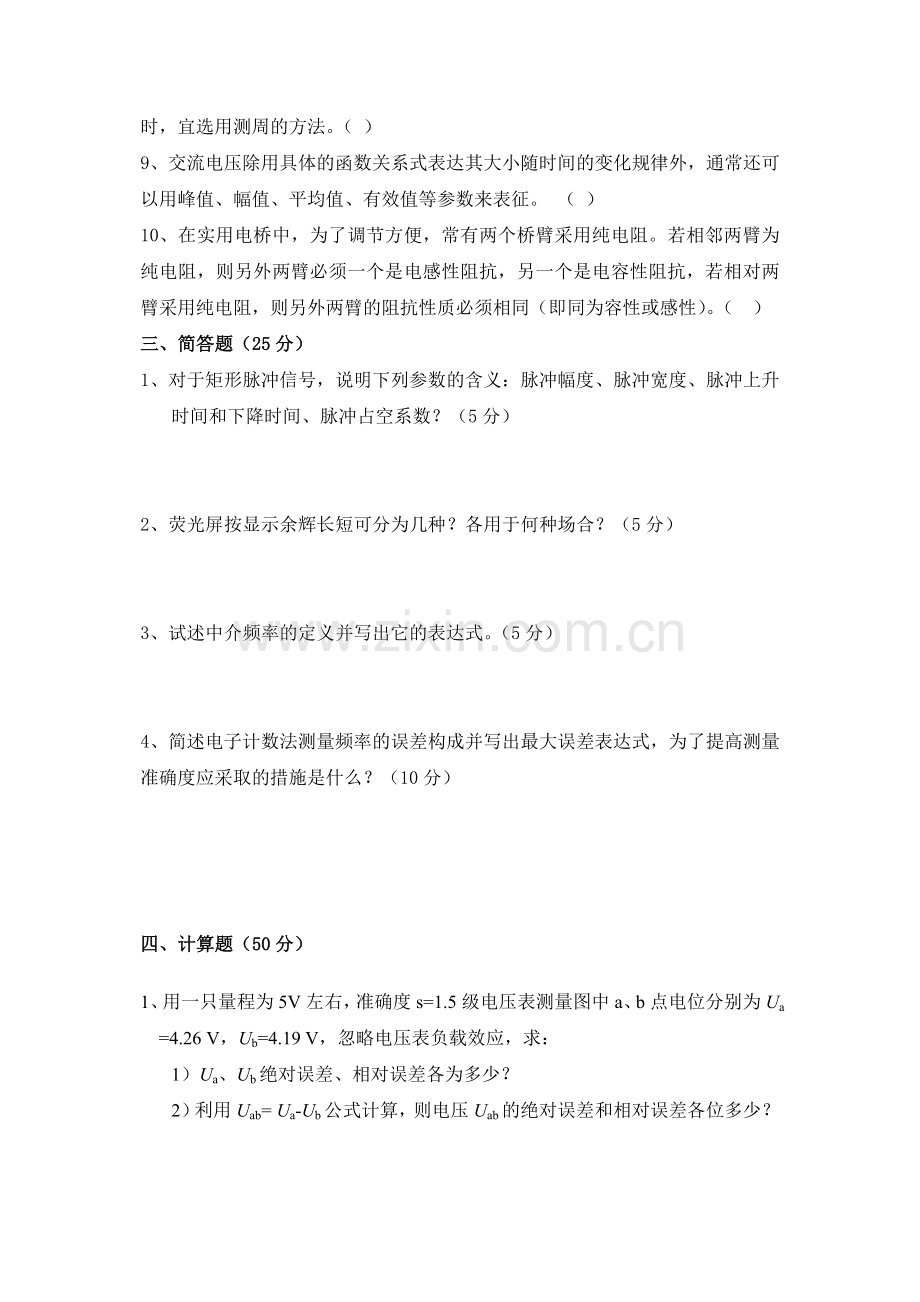

电子测试技术应用（仪器仪表）试卷班级： 姓名： 座号： 成绩：一、填空题（每空1分，共15分）1精度是指测量仪器的读数或者测量结果与被测量真值相一致的程度，精度又可用_ _、_ _ 和 _三个指标加以表征。2虽然产生误差的原因多种多样，但按误差的基本性质和特点，误差可分为三种：即 、 和 。3信号发生器基本上由 、 、 、指示器和电源构成的。4示波器的核心部件是示波管，示波管由 、 和 三部分组成。5阻抗是描述网络和系统得一个重要参量，在集中参数系统中，表明能量损耗的参量是 ，而表明系统存储能量及其变化的参量是 和 。二、判断题（每题1分，共10分）1、测量仪器是将被测量转换成可供直接观察的指示值或等效信息的器具。（ ）2、通过多次测量取平均值的方法可减弱系统误差对测量结果的影响。（ ）3、通常在相同的条件下，多次测量同一量时，误差的绝对值和符号保持恒定或在条件改变时，按某种规律而变化的误差称为随机误差。（ ）4、在保持测量条件不变的情况下对同一被测量进行的多次测量过程称作等精度测量。 （ ）5、信号发生器的核心部分是振荡器，由它产生不同频率、不同波形的信号。（ ）6、电子示波器是一种用荧光屏显示电量随时间变化过程的电子测量仪器，它能把人肉眼无法直接观察的电信号，转换成人眼能够看到的波形。 （ ）7、在测量低信噪比信号的周期时,计数器通常采用周期倍乘,这主要是为了克服1误差的影响。( )8、当被测频率大于中界频率时，宜选用测频的方法；当被测频率小于中界频率时，宜选用测周的方法。（ ）9、交流电压除用具体的函数关系式表达其大小随时间的变化规律外，通常还可以用峰值、幅值、平均值、有效值等参数来表征。 （ ）10、在实用电桥中，为了调节方便，常有两个桥臂采用纯电阻。若相邻两臂为纯电阻，则另外两臂必须一个是电感性阻抗，另一个是电容性阻抗，若相对两臂采用纯电阻，则另外两臂的阻抗性质必须相同（即同为容性或感性）。（ ）三、简答题（25分）1、对于矩形脉冲信号，说明下列参数的含义：脉冲幅度、脉冲宽度、脉冲上升时间和下降时间、脉冲占空系数？（5分） 2、荧光屏按显示余辉长短可分为几种？各用于何种场合？（5分） 3、试述中介频率的定义并写出它的表达式。（5分） 4、简述电子计数法测量频率的误差构成并写出最大误差表达式，为了提高测量准确度应采取的措施是什么？（10分） 四、计算题（50分）1、用一只量程为5V左右，准确度s=1.5级电压表测量图中a、b点电位分别为Ua =4.26 V，Ub=4.19 V，忽略电压表负载效应，求：1）Ua、Ub绝对误差、相对误差各为多少？2）利用Uab= Ua-Ub公式计算，则电压Uab的绝对误差和相对误差各位多少？（8分）ab 2、用计数式频率计测量频率，已知晶振频率fc的相对误差为fc/fc=510-8，门控时间T=1s，求：1）测量fx=10MHz时的相对误差； 2）测量fx=10kHz时的相对误差；（7分）3、 利用单峰值电压表测量图中正弦、方波和三角波的电压，电压表读数均为5V，问 1）对每种波形来说，读数各代表什么意义？u 2）三种波形的峰值、平均值、有效值各为多少？（10分）U05vR0 25kUx4、用MF-30万用表5V及25V档测量高内阻等效电路输出电压Ux，已知MF-30电压灵敏度为20k/V，试计算由于负载效应而引起的相对误差，并计算其实际值U0和电压表示值Ux。（15分）5、某交流电桥平衡时有下列参数：Z1为R1=2000与C1=0.5F相并联，Z2为R2=1000与C2=1F相串联，Z4为电容C4=0.5F，信号源角频率=103rad/s，求阻抗Z3的元件值。（10分）
