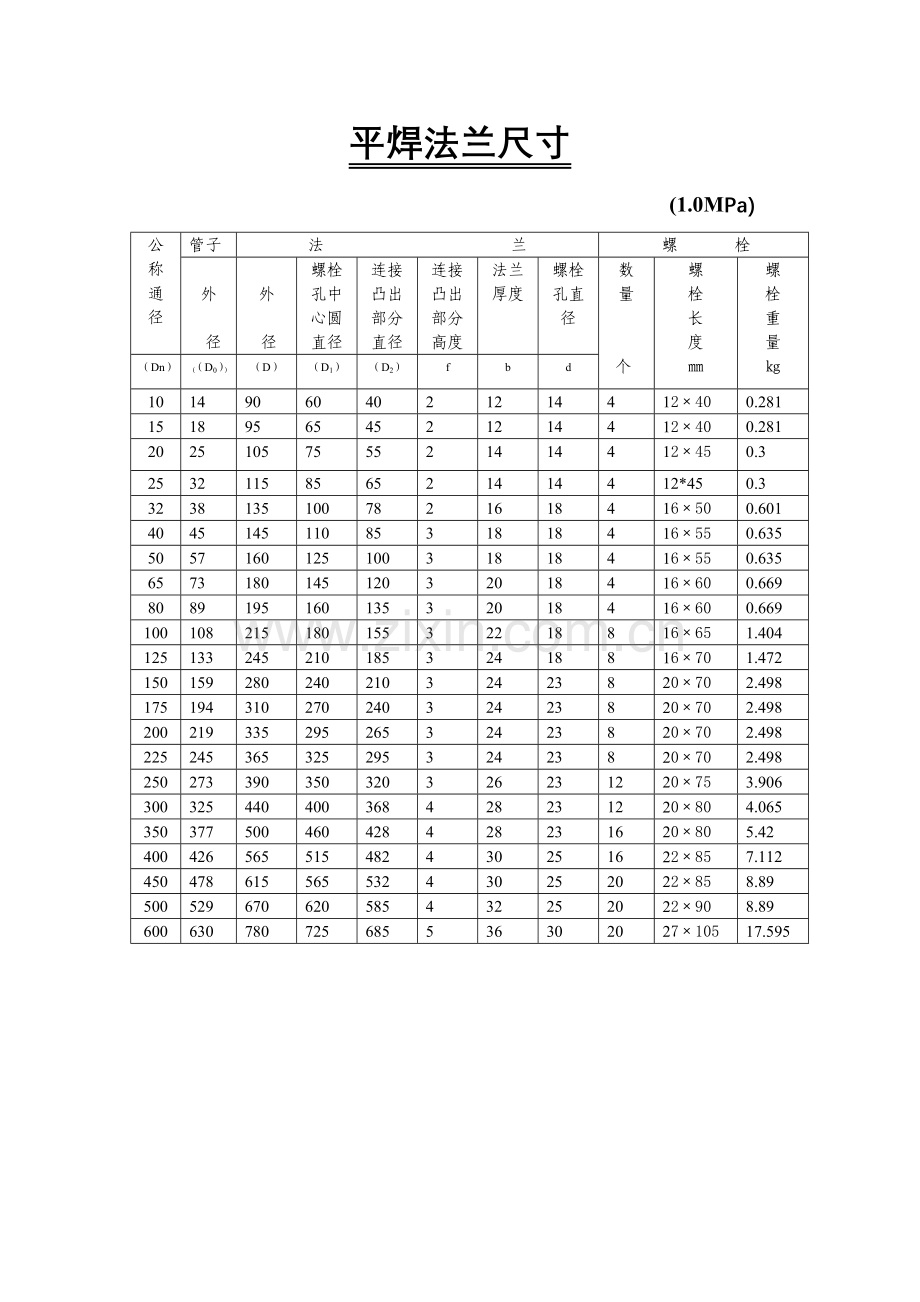

平焊法兰尺寸 (1.0MPa) 公称通径管子法兰螺栓外径外径螺栓孔中心圆直径连接凸出部分直径连接凸出部分高度法兰厚度螺栓孔直径数量个螺栓长度㎜螺栓重量㎏（Dn）（（D0））（D）（D1）（D2） f b d 10 14 90 60 40 2 12 14 4 12×40 0.281 15 18 95 65 45 2 12 14 4 12×40 0.281 20 25 105 75 55 2 14 14 4 12×45 0.3 25 32 115 85 65 2 14 14 4 12*45 0.3 32 38 135 100 78 2 16 18 4 16×50 0.601 40 45 145 110 85 3 18 18 4 16×55 0.635 50 57 160 125 100 3 18 18 4 16×55 0.635 65 73 180 145 120 3 20 18 4 16×60 0.669 80 89 195 160 135 3 20 18 4 16×60 0.669 100 108 215 180 155 3 22 18 8 16×65 1.404 125 133 245 210 185 3 24 18 8 16×70 1.472 150 159 280 240 210 3 24 23 8 20×70 2.498 175 194 310 270 240 3 24 23 8 20×70 2.498 200 219 335 295 265 3 24 23 8 20×70 2.498 225 245 365 325 295 3 24 23 8 20×70 2.498 250 273 390 350 320 3 26 23 12 20×75 3.906 300 325 440 400 368 4 28 23 12 20×80 4.065 350 377 500 460 428 4 28 23 16 20×80 5.42 400 426 565 515 482 4 30 25 16 22×85 7.112 450 478 615 565 532 4 30 25 20 22×85 8.89 500 529 670 620 585 4 32 25 20 22×90 8.89 600 630 780 725 685 5 36 30 20 27×105 17.595 平焊法兰尺寸 (1.6MPa) 公称通径管子法兰螺栓外径外径螺栓孔中心圆直径连接凸出部分直径连接凸出部分高度法兰厚度螺栓孔直径数量个螺栓长度㎜螺栓重量㎏（Dn）（（D0））（D）（D1）（D2） f b d 10 14 90 60 40 2 14 14 4 12×45 0.3 15 18 95 65 45 2 14 14 4 12×45 0.3 20 25 105 75 55 2 16 14 4 12×50 0.319 25 32 115 85 65 2 18 14 4 12×50 0.319 32 38 135 100 78 2 18 18 4 16×55 0.635 40 45 145 110 85 3 20 18 4 16×60 0.669 50 57 160 125 100 3 22 18 4 16×65 0.702 65 73 180 145 120 3 24 18 4 16×70 0.736 80 89 195 160 135 3 24 18 8 16×70 1.472 100 108 215 180 155 3 26 18 8 16×70 1.472 125 133 245 210 185 3 28 18 8 16×75 1.54 150 159 280 240 210 3 28 23 8 20×80 2.71 175 194 310 270 240 3 28 23 8 20×80 2.71 200 219 335 295 265 3 30 23 12 20×85 4.38 225 245 365 325 295 3 30 23 12 20×85 4.38 250 273 405 355 320 3 32 25 12 22×90 5.334 300 325 460 410 375 4 32 25 12 22×90 5.334 350 377 520 470 435 4 34 25 16 22×95 7.62 400 426 580 525 485 4 38 30 16 27×105 14.076 450 478 640 585 545 4 42 30 20 27×115 18.56 500 529 705 650 608 4 48 34 20 30×130 24.93 600 630 840 770 718 5 50 41 20 30×140 26.12 平焊法兰尺寸 (2.5MPa) 公称通径管子法兰螺栓外径外径螺栓孔中心圆直径连接凸出部分直径连接凸出部分高度法兰厚度螺栓孔直径数量个螺栓长度㎜螺栓重量㎏（Dn）（（D0））（D）（D1）（D2） f b d 10 14 90 60 40 2 16 14 4 12×50 0.319 15 18 95 65 45 2 16 14 4 12×50 0.319 20 25 105 75 55 2 18 14 4 12×50 0.319 25 32 115 85 65 2 18 14 4 12×50 0.319 32 38 135 100 78 2 20 18 4 16×60 0.669 40 45 145 110 85 3 22 18 4 16×65 0.702 50 57 160 125 100 3 24 18 4 16×70 0.736 65 73 180 145 120 3 24 18 8 16×70 1.472 80 89 195 160 135 3 26 18 8 16×70 1.472 100 108 230 190 160 3 28 8 20×80 2.71 125 133 270 220 188 3 30 23 8 22×85 3.556 150 159 300 250 218 3 30 25 12 22×85 3.556 175 194 330 280 248 3 32 25 12 22×90 5.334 200 219 360 310 278 3 32 25 12 22×90 5.334 225 245 395 340 302 3 34 25 12 27×100 9.981 250 273 425 370 332 3 34 30 12 27×100 9.981 300 325 485 430 390 4 36 30 16 27×105 14.076 350 377 550 490 448 4 42 30 16 30×120 18.996 400 426 610 550 505 4 44 34 16 30×120 18.996 450 478 660 600 555 4 48 34 20 30×130 24.93 500 529 730 660 610 4 52 34 20 36×150 41.45 榫槽面平焊法兰尺寸 (1.6MPa) 公称通径管子法兰螺栓外径外径螺栓孔中心圆直径连接凸出部分直径连接凸出部分高度法兰厚度螺栓孔直径数量个螺栓长度㎜螺栓重量㎏（Dn）（（D0））（D）（D1）（D2） f b d 10 14 4-12*50 15 14 4-12*50 20 16 4-12*55 25 18 4-12*60 32 18 4-12*65 40 20 16*65 50 22 16*70 65 24 16*70 80 24 16*75 100 26 16*80 125 28 16*85 150 28 20*90 175 28 20*90 200 30 20*95 225 30 20*95 250 32 22*100 300 32 22*100 350 34 22*105 400 38 27*115 450 42 27*130 500 48 30*140 600 50 36*150 榫槽面平焊法兰尺寸（2.5MPa）公称通径管子法兰螺栓外径外径螺栓孔中心圆直径连接凸出部分直径连接凸出部分高度法兰厚度螺栓孔直径数量个螺栓长度㎜螺栓重量㎏（Dn）（（D0））（D）（D1）（D2） f b d 10 15 20 25 32 40 50 65 80 100 125 150 175 200 225 250 300 350 400 450 500 600 对焊法兰尺寸公称通径管子法兰螺栓外径外径螺栓孔中心圆直径连接凸出部分直径连接凸出部分高度法兰厚度螺栓孔直径数量个螺栓长度㎜螺栓重量㎏（Dn）（（D0））（D）（D1）（D2） f b d 常用中低压法兰及紧固件材料名称压力（Mpa） 300℃ 以下 350℃ 以下 400℃ 以下 425℃ 以下 450℃ 以下 451～520℃ 521～600℃ 法兰 1.5、2.5 A3 钢：20、25、15MNV 15MNMOV CR5MO 12movwbsire Cr5mo 12cr1mov 4.0、6.4 螺栓双头螺栓 1.6、2.5 钢：3、4；钢：25、35； 40mnvb 30crmoA 37simn2mov 25crmoA 37simn2mov 25cr2mo1vA 4.0、6.4 钢：35、40 40mnvb 30crmoA 35crmoA 螺母 1.6、2.5 钢：3、4 20、30 35、45； 40mn 40mnvb 35crmo 37simn2mov 25cr2movA 4.6、6.4 25、35 （范文素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
