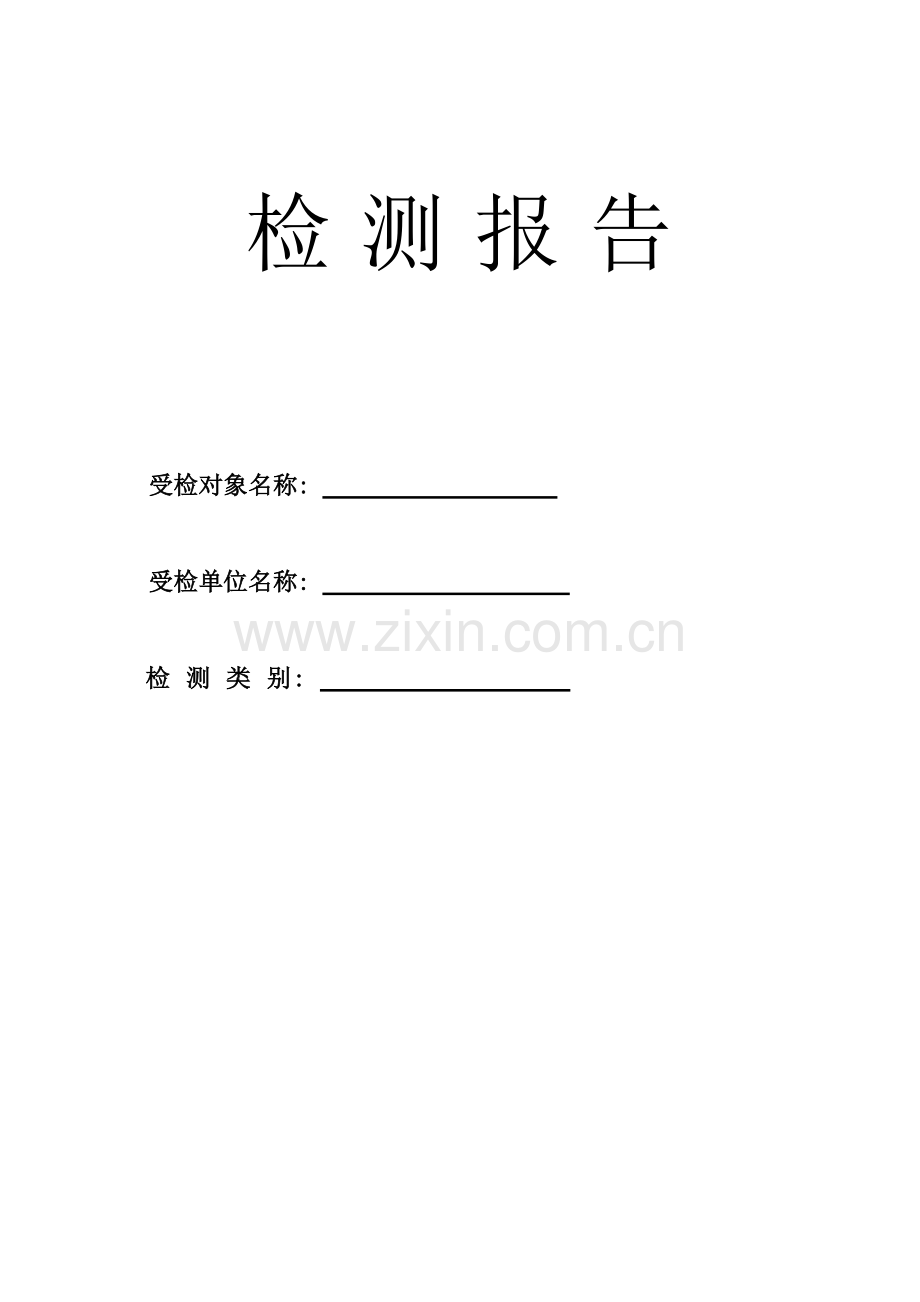

检测报告受检对象名称: 受检单位名称: 检测类别: 声明 ⒈ 本检测报告无“检测专用章”、“检测单位公章”无效。 ⒉ 不得部分复制本报告，复制本报告未重新加盖“检测专用章”、“检测单位公章”无效。 ⒊ 本检测报告无主检、审核、批准人签字无效。 ⒋ 本检测报告涂改无效。 ⒌本检测报告仅对本次检测时的建（构）筑物、设施及其防雷装置（措施）有效。共页第1页受检单位名称联系人联系电话受检对象名称防雷装置受检对象地址邮政编码接闪器距地面高度 m 建筑物高度 m 防雷类别类电阻测点数个防雷装置安装日期 200年月日检测日期 200年月日本次检测原始记录号前次报告编号前次报告编号检测依据《建筑物防雷设计规范》GB50057—1994（2000年版）《建筑物防雷装置检测技术规范》GB/T21431—2008 《建筑物电子信息系统防雷技术规范》GB50343—2004 《浙江省防雷装置检测实施细则》图纸设计要求主要检测设备名称编号设备名称编号检定或校准有效期接地电阻测试仪 MODEL 4102 R06 2009年6月12日综合评定依据《建筑物防雷设计规范》GB50057—1994（2000年版）、《建筑物防雷装置检测技术规范》GB/T21431—2008、《建筑物电子信息系统防雷技术规范》GB50343—2004、《浙江省防雷装置检测实施细则》、图纸设计要求，对防雷装置进行安全性能检测，其中除电子信息系统安装到位后应及时装设信号线路浪涌保护器外，其余所检样品的检测结果符合防雷标准要求。电气系统、电子信息系统安装完成后应安装防雷击电磁脉冲装置。检测单位：(盖章) 签发日期：200年月日备注实测结果栏：无法检测项目填“/”；无此项目或无内容填“－”。接地电阻标准值：按图纸设计要求≤1.0Ω。批准：审核：主检：编制：共页第2页检测项目标准要求实测结果评定接闪器保护范围按GB50057-94（2000版）规范滚球法计算确定满足合格形状避雷短针避雷带避雷带合格材料规格圆钢φ≥8mm；扁钢截面≥100mm2 厚度≥4mm 圆钢φ10mm 合格连接形式、质量圆钢：双面焊≥6D 紧固件紧固紧固件紧固合格防腐状况镀锌、涂漆、不锈钢、铜材、暗敷镀锌合格架空避雷线、网与被保护物距离至屋面和突出无眠的风帽、放散管等物体之间的距离应符合GB50057-94规范第3.2.1条规定的表达式要求，但应≥3m — — 引下线材料规格明敷：钢管φ≥20mm 厚度≥2.5mm 暗敷：扁钢截面φ≥80mm² 厚度≥4mm 工字钢截面80cm² 厚度1cm 合格根数 ≥2根独立避雷针≥1根 24根合格间距一类≤12m 二类≤18m三类≤25m 15m 合格连接形式、质量圆钢：双面焊≥6D紧固件紧固紧固件紧固合格防腐状况镀锌、涂漆、不锈钢、铜材、暗敷涂漆合格侧击雷防护首道均压环高度一类建筑物≤30m二类建筑物≤45m三类建筑物≤60m — — 环间距离建筑物高度30m以下环间垂直距离≤12m 建筑物高度30m以上环间垂直距离≤6m — — 材料规格圈梁：圆钢φ≥12mm 扁钢≥100mm2 厚度 ≥4mm — — 连接形式、质量螺纹钢：双面焊≥6D — — 接地装置设置情况防直击雷与防闪电感应感应、电气设备和信息系统等接地应合设。合设符合材料规格人工接地体：水平接地极：圆钢截面≥78mm²；扁钢截面≥90mm²，厚度≥3mm；角钢截面≥290mm²，厚度≥3mm；垂直接地极：圆钢φ≥14mm；钢管φ≥20mm，壁厚≥2mm；角钢截面≥290mm²，厚度≥3mm；自然接地体：圆钢：≥:2*φ≥16mm；4*φ≥10mm 二类S≥4.24k2C(m2)；三类S≥1.89k2C(m2) 人工接地体：暗敷。 / 自然接地体：暗敷。 / 人工接地体埋设深度不得小于0.5m / / 防闪电电涌侵入及防雷电位反击措施低压配电线路入户端金属外皮及钢管接地连接并接地。 — — 入户处总配电箱内SPD装设情况应设SPD。已设符合金属管道架空金属管道进出处接地。 — — 埋地或地沟内金属管道进出处接地。 — — 输送火灾爆炸危险物质和具有阴极保护的埋地金属管道有绝缘段时，应在绝缘段处跨接SPD（应符合GB50057-2010第4.3.8条第9款（二类）、第4.4.7条第5款（三类）规定），等电位连接应在绝缘段之后管道进入室内处进行。 — — 系统名称：监控、网络、电话等检测项目标准要求实测结果评定防雷击电磁脉冲措施屏蔽采用屏蔽的线缆屏蔽体（屏蔽层）两端应做等电位连接并接地。屏蔽体（屏蔽层）在LPZ交界处或进入机房时应做等电位并接地。光缆金属物接地所有金属接头、金属挡潮层、金属加强芯等应在入户处直接接地，或通过不小于16mm²多股绝缘铜线与机房等电位接地端子连接。综合布线信号线缆敷设净距与防雷引下线平行净距≥1000mm，交叉净距≥300mm。与保护地线平行净距≥50mm，交叉净距≥20mm。与给水管平行净距≥150mm，交叉净距≥20mm。与煤气管平行净距≥300mm，交叉净距≥20mm。与配电箱平行净距≥1000mm。与变电室、电梯空调机房平行净距≥2000mm。与电力电缆净距应符合GB50312-2007表5.1.1-1要求。低压配电线路敷设单芯线缆不应单独穿于金属管内。不同回路、不同电压等级的交流和直流电线不应穿于同一金属管内同一交流回路的电线应穿于同一金属管内。电涌保护器电源线路设置第二级分配电箱或被保护设备前端：当无法满足下列条件时，应设置SPD： 1）上一级SPDU p/r < 被保护设备Uw； 2）上一级SPD与被保护设备之间的线路长度< 10m。参数产品试验类型：Ⅱ、Ⅲ级试验产品。 Ue:应符合GB50057-2010附录J表J.J.1的规定。 Up:应低于被保护设备的冲击耐受水平。 In：能量配合资料由制造商提供，无资料Ⅱ级试验≥5kA、Ⅲ级试验≥3kA。信号线路设置 LPZ1与LPZ2交界处宜安装。参数 Ue:应大于线路上的最大工作电压。 Up:应低于被保护设备的冲击耐受水平。 In（Imax）：应满足GB50343要求。系统名称:监控、网络、电话等防雷击电磁脉冲措施电涌保护器连接导体材料规格电源SPD铜材截面： Ⅰ级试验≥6mm²；Ⅱ级试验≥2.5mm²；Ⅲ级试验≥1.5mm²；信号SPD铜材截面：D1类≥1.2mm²；其他类可小于1.2mm² 总体连接工艺连接导线应平直、色标清晰、绝缘层无破损、老化；连接点应牢固可靠，满足机械强度和电气连续性要求；应以最短路径连接；电源SPD总连接长度不宜超过0.5m。等电位连接连接网络结构形式 300kHz以下模拟线路可采用S型；兆赫兹及数字线路应采用M型；根据具体情况可采用混合型。等电位连接带或端子电子信息机房应设置等电位连接端子带或端子材料规格：铜、铁截面≥50mm²。连接对象及要求等电位连接带或端子应与接地装置相连。机房内所有设备的金属外壳、机柜、各类金属管道、金属线槽、屏蔽体、静电地板支架、建筑物金属结构等金属物应与等电位连接带或端子相连。向电子系统供电的配电箱的保护地线（PE线）应就近与建筑物的等电位连接网络做等电位连接。 Mm型每台设备的连接导线长度不宜大于0.5m，并宜在设备对角线处设两根连接线，其长度差宜为20%。其他检测项目干扰电位 ≤2V或设备特殊技术要求。零地电位差 ≤2V或设备特殊技术要求。设置在机房内位置设备距外墙体不应＜1m。共页第3页连接至低电压配电系统的SPD安装检测级别第一级第二级 — — — 安装位置总配电房内厂区2#总总内压缩机总配电箱内产品型号 DB3-60 ZGS-B 产品试验类型 Ⅱ级 Ⅲ级安装数量 1套 2套 Ue标称值/V 350V 385V Iimp、In 检查值/kV In：60kA In：60kA Up检查值/kV ≤2.0kV ≤2.8kV SPD与被保护设备之间的线路长度/m — — 防静电接地措施等电位连接措施电涌保护器安装电子信息系统磁场强度、屏蔽检测综评定共页第4页非标准线（加长线）线阻值 0.（Ω）接地电阻阻值（Ω）测点编号（位置）标准值（Ω）测试值（Ω）实际值（Ω）评定测点编号（位置）标准值（Ω）测试值（Ω）实际值（Ω）评定 1 测点 ≤1.0 合格 21 ≤1.0 合格 2 测点 ≤1.0 合格 22 ≤1.0 合格 3 测点 ≤1.0 合格 23 ≤1.0 合格 4 测点 ≤1.0 合格 24 ≤1.0 合格 5 测点 ≤1.0 合格 25 ≤1.0 合格 6 测点 ≤1.0 合格 26 ≤1.0 合格 7 测点 ≤1.0 合格 27 ≤1.0 合格 8 测点 ≤1.0 合格 28 ≤1.0 合格 9 测点 ≤1.0 合格 29 ≤1.0 合格 10 测点 ≤1.0 合格 30 ≤1.0 合格 11 测点 ≤1.0 合格 31 ≤1.0 合格 12 测点 ≤1.0 合格 32 ≤1.0 合格 13 测点 ≤1.0 合格 33 ≤1.0 合格 14 测点 ≤1.0 合格 34 ≤1.0 合格 15 测点 ≤1.0 合格 35 ≤1.0 合格 16 测点 ≤1.0 合格 36 ≤1.0 合格 17 测点 ≤1.0 合格 37 ≤1.0 合格 18 测点 ≤1.0 合格 38 ≤1.0 合格 19等电位 ≤1.0 合格 39 ≤1.0 合格 20 ≤1.0 合格 40 ≤1.0 合格共页第页测点平面示意简图说明：简图中标有“ ”符号的为各检测点的标识。标有“※”的为检测辅助桩位所在方位。说明：简图中标有“●”符号的为各检测点的标识。标有“※”的为检测辅助桩位所在方位。
