管螺纹标准参数.doc

英制螺纹标准规格表55°(非密封)
(GB/T 7307-2001)
尺寸代号、每英寸牙数、螺距、螺纹直径
（in英寸）代号
（n）牙数
（p）螺距
大径D d
小径 D1 d1
G1/16"
28
0.907
7.723
6.561
G1/8"
28
0.907
9.728
8.566
G1/4"
19
1.337
13.157
11.445
G3/8"
19
1.337
16.662
14.95
G1/2"
14
1.814
20.955
18.631
G5/8"
14
1.814
22.911
20.587
G3/4"
14
1.814
26.441
24.117
G7/8"
14
1.814
30.201
27.877
G1"
11
2.309
33.249
30.291
G1-1/8"
11
2.309
37.897
34.939
G1-1/4"
11
2.309
41.91
38.952
G1-1/2"
11
2.309
47.803
44.845
G1-3/4"
11
2.309
53.746
50.788
G2"
11
2.309
59.614
56.656
G2-1/4"
11
2.309
65.71
62.752
G2-1/2"
11
2.309
75.184
72.226
G2-3/4"
11
2.309
81.534
78.578
G3"
11
2.309
87.884
84.926
G3-1/2"
11
2.309
100.33
97.372
G4"
11
2.309
113.03
110.072
G5"
11
2.309
138.43
135.472
G6"
11
2.309
163.83
160.872
注：1英寸（in）=25.4mm

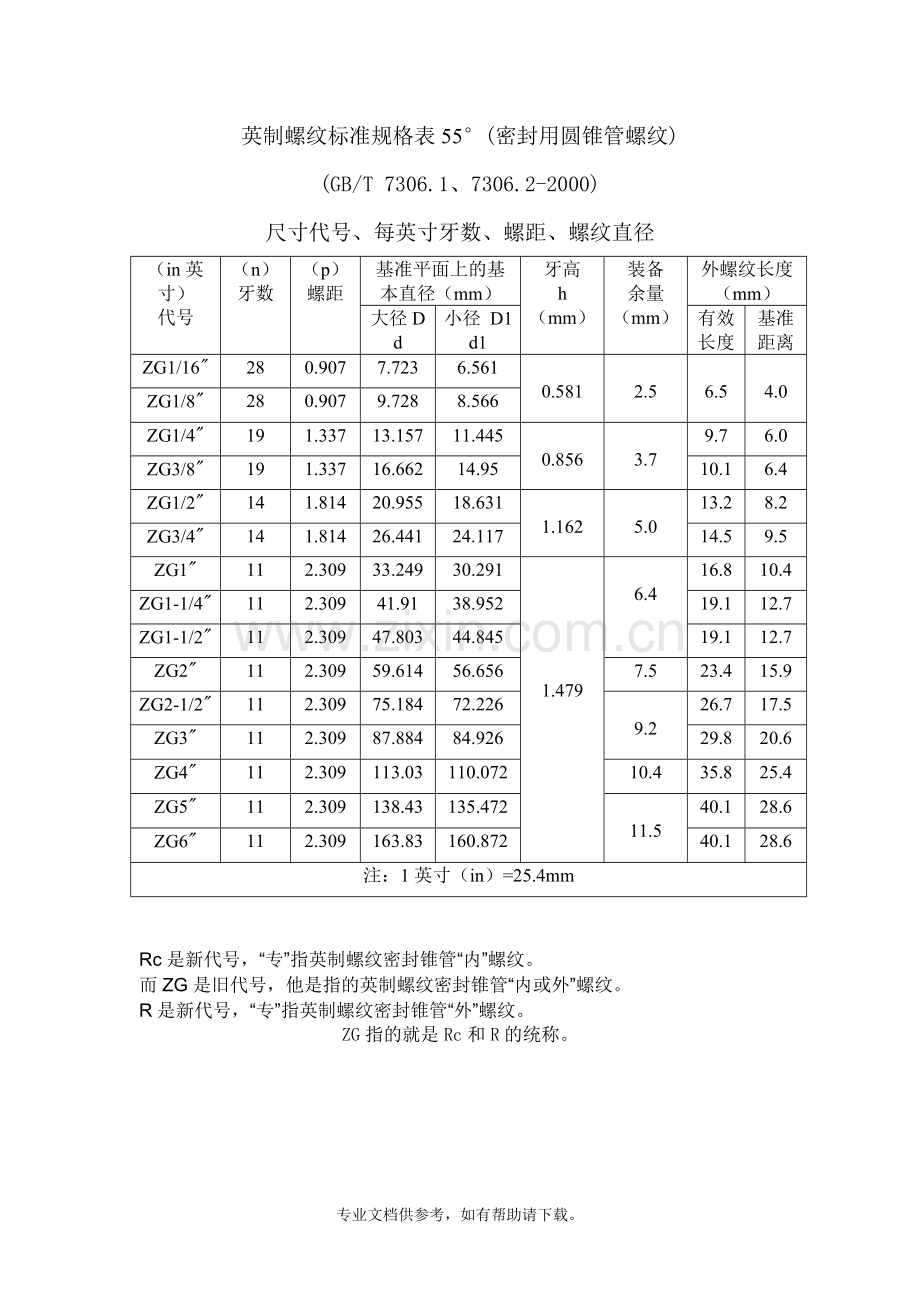

英制螺纹标准规格表55°(密封用圆锥管螺纹)
(GB/T 7306.1、7306.2-2000)
尺寸代号、每英寸牙数、螺距、螺纹直径
（in英寸）
代号
（n）牙数
（p）螺距
基准平面上的基本直径（mm）
牙高
h
（mm）
装备
余量（mm）
外螺纹长度（mm）
大径D d
小径 D1 d1
有效长度
基准距离
ZG1/16"
28
0.907
7.723
6.561

0.581

2.5

6.5

4.0
ZG1/8"
28
0.907
9.728
8.566
ZG1/4"
19
1.337
13.157
11.445

0.856

3.7
9.7
6.0
ZG3/8"
19
1.337
16.662
14.95
10.1
6.4
ZG1/2"
14
1.814
20.955
18.631

1.162

5.0
13.2
8.2
ZG3/4"
14
1.814
26.441
24.117
14.5
9.5
ZG1"
11
2.309
33.249
30.291

1.479

6.4
16.8
10.4
ZG1-1/4"
11
2.309
41.91
38.952
19.1
12.7
ZG1-1/2"
11
2.309
47.803
44.845
19.1
12.7
ZG2"
11
2.309
59.614
56.656
7.5
23.4
15.9
ZG2-1/2"
11
2.309
75.184
72.226

9.2
26.7
17.5
ZG3"
11
2.309
87.884
84.926
29.8
20.6
ZG4"
11
2.309
113.03
110.072
10.4
35.8
25.4
ZG5"
11
2.309
138.43
135.472

11.5
40.1
28.6
ZG6"
11
2.309
163.83
160.872
40.1
28.6
注：1英寸（in）=25.4mm

Rc是新代号，“专”指英制螺纹密封锥管“内”螺纹。
而ZG是旧代号，他是指的英制螺纹密封锥管“内或外”螺纹。
R是新代号，“专”指英制螺纹密封锥管“外”螺纹。
ZG指的就是Rc和R的统称。
