基站设备安装技术规范文档.doc

基站工程安装施工技术规范
第一部分：设备机架的安装固定 1
第二部分：电池组的安装固定 2
第三部分：室内线缆布放与连接 3
第四部分：设备馈线布放与连接 4
第五部分：天线的安装固定
第六部分 示名标签 8
第七部分：基站配套工程 10
第一章：走线架的安装 10
第二章：馈线窗与接地铜排安装 10
第三章：基站配电安装 11
第四章：室内装修

第一部分：设备机架的安装固定
1. 必须按照设计图来安装；
2. 各机架应安放水平、垂直、牢固
3. 安装后各机架应相互紧靠整齐有序；
4. 机房整体布局合理；
1.2.2 指标
1. 水平偏差：安装设备机架允许水平偏差小于等于千分之一；（请技术员定出施工方法、检测方法）
2. 垂直偏差：安装设备机架允许垂直偏差小于等于千分之一；（请技术员定出施工方法、检测方法）
3. 最大间隙：同一列机架的设备面板应成一直线，误差应不大于3mm，机柜的垂直偏差度、水平偏差度应小于等于千分之一，约2mm，相邻机架的缝隙应小于等于3mm；（注意相邻机架之间不要留空隙.）
4. 螺栓要求：螺杆超出螺帽应保持在2-3 丝；
5. 室内机架安装要由良好的垂直度；
6. 同类型机架高度一致，无明显偏差；
7．在无施工图且局方无施工要求， 根据经验总结以下机柜的摆放原则：机柜侧面与墙的距离不少于0.8m；要调测的面与墙壁的距离不少于1m；机房应留有不小于1m 宽的通道；机柜离天馈窗应尽可能近，以减少馈线长度；机架门口、通风口、散热口与墙壁之间的距离至少1 米。
8. 所有机架应安装在走线架下方，走线架一面与所有设备正面平齐，对于BTS设备存在后出线方式的情况，允许设备正面平齐面超出走线架5CM，以保证整列设备美观）

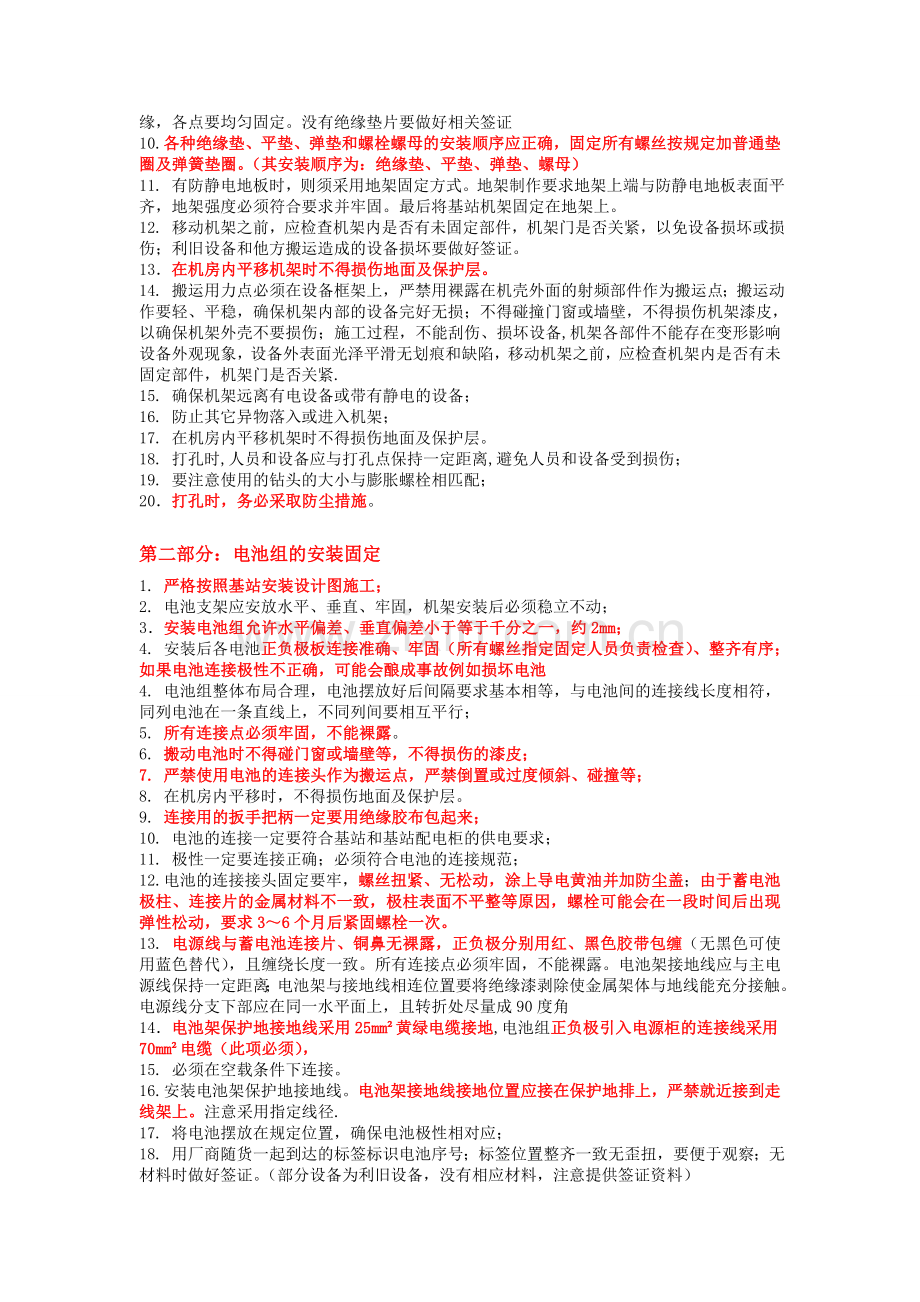

9．机架必须按照该设备固定要求进行固定，每个固定点须加垫绝缘垫片以保证机架与地绝缘，各点要均匀固定。没有绝缘垫片要做好相关签证
10.各种绝缘垫、平垫、弹垫和螺栓螺母的安装顺序应正确，固定所有螺丝按规定加普通垫圈及弹簧垫圈。（其安装顺序为：绝缘垫、平垫、弹垫、螺母）
11. 有防静电地板时，则须采用地架固定方式。地架制作要求地架上端与防静电地板表面平齐，地架强度必须符合要求并牢固。最后将基站机架固定在地架上。
12. 移动机架之前，应检查机架内是否有未固定部件，机架门是否关紧，以免设备损坏或损伤；利旧设备和他方搬运造成的设备损坏要做好签证。
13．在机房内平移机架时不得损伤地面及保护层。
14. 搬运用力点必须在设备框架上，严禁用裸露在机壳外面的射频部件作为搬运点；搬运动作要轻、平稳，确保机架内部的设备完好无损；不得碰撞门窗或墙壁，不得损伤机架漆皮，以确保机架外壳不要损伤；施工过程，不能刮伤、损坏设备,机架各部件不能存在变形影响设备外观现象，设备外表面光泽平滑无划痕和缺陷，移动机架之前，应检查机架内是否有未固定部件，机架门是否关紧.
15. 确保机架远离有电设备或带有静电的设备；
16. 防止其它异物落入或进入机架；
17. 在机房内平移机架时不得损伤地面及保护层。
18. 打孔时,人员和设备应与打孔点保持一定距离,避免人员和设备受到损伤；
19. 要注意使用的钻头的大小与膨胀螺栓相匹配；
20．打孔时，务必采取防尘措施。

第二部分：电池组的安装固定
1. 严格按照基站安装设计图施工；
2. 电池支架应安放水平、垂直、牢固，机架安装后必须稳立不动；
3．安装电池组允许水平偏差、垂直偏差小于等于千分之一，约2mm；
4. 安装后各电池正负极板连接准确、牢固（所有螺丝指定固定人员负责检查）、整齐有序；如果电池连接极性不正确，可能会酿成事故例如损坏电池
4. 电池组整体布局合理，电池摆放好后间隔要求基本相等，与电池间的连接线长度相符，同列电池在一条直线上，不同列间要相互平行；
5. 所有连接点必须牢固，不能裸露。
6. 搬动电池时不得碰门窗或墙壁等，不得损伤的漆皮；
7. 严禁使用电池的连接头作为搬运点，严禁倒置或过度倾斜、碰撞等；
8. 在机房内平移时，不得损伤地面及保护层。
9. 连接用的扳手把柄一定要用绝缘胶布包起来；
10. 电池的连接一定要符合基站和基站配电柜的供电要求；
11. 极性一定要连接正确；必须符合电池的连接规范；
12. 电池的连接接头固定要牢，螺丝扭紧、无松动，涂上导电黄油并加防尘盖；由于蓄电池极柱、连接片的金属材料不一致，极柱表面不平整等原因，螺栓可能会在一段时间后出现弹性松动，要求3～6个月后紧固螺栓一次。
13. 电源线与蓄电池连接片、铜鼻无裸露，正负极分别用红、黑色胶带包缠（无黑色可使用蓝色替代），且缠绕长度一致。所有连接点必须牢固，不能裸露。电池架接地线应与主电源线保持一定距离；电池架与接地线相连位置要将绝缘漆剥除使金属架体与地线能充分接触。电源线分支下部应在同一水平面上，且转折处尽量成90度角
14．电池架保护地接地线采用25mm²黄绿电缆接地,电池组正负极引入电源柜的连接线采用70mm²电缆（此项必须），
15. 必须在空载条件下连接。
16. 安装电池架保护地接地线。电池架接地线接地位置应接在保护地排上，严禁就近接到走线架上。注意采用指定线径.
17. 将电池摆放在规定位置，确保电池极性相对应；
18. 用厂商随货一起到达的标签标识电池序号；标签位置整齐一致无歪扭，要便于观察；无材料时做好签证。（部分设备为利旧设备，没有相应材料，注意提供签证资料）
19. 检查确定各块电池的极向，电池连接极性不正确，可能会酿成事故例如损坏电池；（施工重点注意事项，严禁在检查前，使电池形成回路）
20. 电池连接前必须使用万用表测量单块电池电压是否符合厂商标准，并且记录各单块电池电压，若发现电池单体电压明显偏低应及时与建设单位人员联系；（现场检查项目）
21. 使用选定的连接电缆连接各电池，安放连接螺钉并固定；
22. 电池组正负极引入电源柜的连接线采用70mm²电缆，两端做好相应标签，两端铜鼻子用双色胶布分别缠裹，一般红色缠裹正极铜鼻，黑色缠裹负极，无黑色使用蓝色替代；
23. 统一检查是否连接正确。
24. 电池连接前、后使用万用表分别测量各单块电池、整组电池的供电性能并记录，有问题立即向分公司汇报，保存完好做入竣工资料中
25．若测量值与厂商说明书要求不符，立即检查连接情况，必要时需要断开各电池连接。
26. 检查并紧固各连线的连接点；
27. 电池的连接采用专用连线，电池的连接接头固定要牢，涂上导电黄油，若支架有防尘盖板应扣好，如有螺丝必须紧固,若无防尘盖等材料(如利旧电池)则需做好签证（导电黄油可在当地直接购买，在此扣分很多）。
第三部分：室内线缆布放与连接
1．必须按照安装设计图来施工；
2．线缆规格型号符合设计要求，所有线缆遵从“横平竖直”原则整齐布放，位置也要考虑到以后扩容等需求。馈线转弯处要求整齐且有一定弧度，转弯处切不可成直角，每组馈线夹在馈线纵向位置间距一致，转弯处可适当缩短间距。线间平行，且与走线架边平行，合绑线缆间无缝隙，单线横平竖直无小硬弯，不能有交叉现象。室内用白色扎带绑扎剪裁不留尖。所有线缆绑扎时，线扣松紧适度、间隔一致、线扣方向一致且在隐蔽处，扎带剪裁不留尖，走线架任一固定铁片均需绑扎。扎带互相平行一致，在统一位置，相同间距，特别是上下走线时更要注意；
3．当电源机柜处在其他设备中间位置的时候，电源线和接地线在向不同方向引出时注意不能交叉；
4．布放槽道电缆时可以不绑扎，槽内电缆应顺埋，尽量不交叉，电缆不得溢出槽道，在电缆进出槽道部位和电缆转弯处应绑扎；
5．线缆两端应有明显的标记；（标签按照甲方的要求制作）
6．各种连接接头一定要紧固；
7．机房线缆整体布局合理；（注意按设计施工，注意电力线与信号线间隔要求；注意交流与直流电源线间隔要求）
8．注意系统的接地与避雷。（注意接地点的选用，必须经得甲方认可.）
9．应正确使用压接工具，不准使用与之不相关的工具制作线鼻。
10．正确使用线缆（-48电源线采用蓝色电缆；GND工作地（BGND）地线采用黑（红）色电缆；PGND保护地线采用黄绿色或黄色电缆），材料不对时做好相关签证记录，并及时签证。
11．交流电源线（5芯线或4芯线）：A相黄色，B相绿色，C相红色，零线（中性线）蓝色,其颜色、线相不得接错。
12. 电源线、保护地线与其它信号电缆以及交流与直流分开布放分开绑扎，不得绑扎在一束内，间距保持大于3CM的距离；电源线及地线从机架两侧固定架内部穿过，并绑扎于固定架外侧内沿（注意事项），每个固定架均需绑扎，线扣松紧适度。扎带扣应位于固定架外侧。（扎带扣方向一致、间隔一致）
13．白色的传输线走线时要与电源线分开，走线要横平竖直。
14. 电源线及地线连接至架内接线端子时，走线应平直，绑扎整齐，上架时距上线端较远的接线端子所连电线应布放于外侧，距上线端较近的接线端子所连电线应布放于内侧。
15．注意接地点的选用，必须经得甲方认可。
16. 电源线及地线的敷设过程中，应事先精确测量自接线母排至分线盒及分线盒至机柜接线端子的距离，预留足够长度电缆，以防实际敷设时长度不够。如在敷设过程中发现预留长度不够，应停止敷设，重新更换电缆，不得在电缆中做接头或焊点。
17．地线，电源线的余长要剪除，不能盘绕
18．用裁纸刀切去各线缆头绝缘外皮，其长度与线耳柄等长。
19.制作线耳时，除去各线缆头绝缘外皮，其长度与线耳柄等长，先用液压钳将线耳压紧，再用与线缆或极性相对应颜色的绝缘胶带把线鼻和裸线缠紧，不得将裸线及线鼻柄露出，胶带要裹紧，不得冗余伸出（注意事项）。条件允许的情况尽量采用绝缘热缩套管包裹铜鼻子。
20.线缆绑扎，固定，要求使用扎带进行绑扎，并进行固定，美观，整洁，紧固
21. 固定应注意按规定加普通垫圈及弹簧垫圈（注意事项，已经配有螺丝标准件），以使线鼻的固定牢固，保持可靠、良好的接触，防止松动。
22. 安装时如需在一个接线柱上安装两根或两根以上的电源线时，线鼻不得重叠安装，应采取交叉安装或背靠背安装方式，必须重叠时应将线鼻做45°或90°弯处理，并且应将较大线鼻安装于下方，较小线鼻安装于上方。此规定适用于所有需安装线鼻处。
23.安装的所有线缆两端都应贴有标签，标签粘贴在一条水平线上，书写方向一致，并且便于维护人员查找维护贴标签使用扎带标签，扎于线鼻后1cm 处； 各个接地保护线要整齐地接放到接线铜排上，在离终端5cm处帖上标签。（注意事项）
24．综合柜、DDF、传输设备必须接地，接地线接室内地线排。固定引入光缆加强芯的接地端子必须接室外接地排。
第四部分：设备馈线布放与连接
1 要求
馈线布放要横平竖直
各种连接接头一定要紧固
安装时馈线固定要求水平距离每1.2 米一个卡子，垂直距离每1米一个卡子，螺丝要紧固，使用扎带处要求每40 厘米一处（严格按规范执行，并且馈线在走线架上，距边距离全程一致）
高桅杆上安装馈线要求采用环形卡固定
2 指标
1/2 馈线最小弯曲半径：130mm
7/8 馈线最小弯曲半径：250mm
（自检中，重点检查项目，尤其滴水弯、主设备顶上预留部位）
（馈线的最小弯曲半径应不小于馈线直径的20倍）
二 安装要求
1. 方案确定
馈线的布放与连接安装需要多人操作，所有人员应接受过安全作业培训。
市外工作强调：1、施工前，指定负责人员对安全用具全面检查；2、上塔工作人员必须具备登高作业许可证。3施工人员全部佩带安全帽；4、上杆人员在杆上离地面2米以上的必须扎安全带；4、上杆施工人员必须穿防滑胶底鞋。此项考核最严厉
安装时馈线固定要求水平距离每1.2 米一个卡子，垂直距离每1米一个卡子（或走线架的水平方向每4个隔档一个卡子，垂直方向每3个隔档一个卡子），螺丝要紧固，并且馈线在走线架上，距边距离全程一致。若超过1.2 米时，必须用空卡子或黑扎带将其和另一相邻馈线相互捆扎起来,不能使用馈线卡子的地方要求每40 厘米使用一处扎带；
2.布放和固定馈线时，一定要将馈线卡子上的螺丝都拧紧（注意底座的螺母也要拧紧），同时保证馈线卡子从上到下处在一条垂直线上，水平方向处在一条直线上；
3. 馈线的跳线接入BTS时，按实际情况做预留，从侧面观察每根跳线都处在同一平面上，注意扎带绑扎的位置，扎带头朝向要一致。跳线垂直往下接BTS，排列整齐，标签朝向一致。
4、馈线在室内的排列标准：原则上同一扇区在一个平面，三个小区按自下而上1、2、3或者3、2、1，但须避免室内部分交叉。
1.仔细测量每个扇区的长度，在馈线的两头标上相同的扇区标记。
2. 裁馈线的工具由小钢锯改为馈线刀。
3.裁好馈线后，将馈线的两头用防水胶带严格密封。
4. 除馈线外其余电缆的裁量按以下标准预留：10米以下预留10%、10米以上预留5%。
1. 主馈线的布放必须排列整齐、顺直，每隔1－1.2米要有一个固定，铁塔站可直接固
2. 天线的软跳线必须与抱杆或悬臂用专用扎带联接紧固，禁止使用非室外的馈线作软跳线，跳线不要弯曲过分。
3. 主馈线进室内洞口以前要做回水弯。
4. 主馈线穿入馈线窗按自下而上的原则布放，充分考虑日后扩容需求。
5. 主馈线进入室内的馈线窗必须密封。（自检检查项目）
6. 尽量减少馈线的弯曲点，保证馈线不接触尖锐物体，以免划伤馈线。（注意事项）
7. 注意馈线的最小弯曲半径。
8. 主馈线的两头必须有相同的扇区标记。
制作接头及连接密封：
1. 制作馈线头时，馈线裁割要平齐，使馈线头处于同一切面。馈线裁割位置处于走线架的空当位置，馈线连线头严禁与走线架接触。（自检重点检查项目）
2. 做馈线头时，应保证没有金属废渣或其它金属物遗留在馈线芯中。
3. 做完接头后，必须用胶泥和防水胶带进行防水处理。
4. 馈线铜芯屏蔽层不外露，馈线胶皮与馈头紧密相连。
5 贴标签：
将每根馈线的两端用标签纸做好扇区标记,如：TRX11、TRX21、TRX31；RX12、RX22、RX32 等)，标明长度，以防混肴。
2.3 布放、
2.3.1 程序：
1. 固定馈线卡
2. 吊馈线（针对铁塔站）
3. 布放和固定馈线
4. 将馈线穿过馈线窗
6. 密封馈线窗
7. 工作结束后，要进行严格的检查
穿过馈线窗：
1. 主馈线进室内洞口以前要做一个切角大于60 度的回水弯，防止雨水顺馈线流入基站室内。
2. 主馈线穿入馈线窗时按自下而上的原则穿入，充分考虑日后扩容需求（实际施工中，要看馈线是从馈线窗上方还是下方穿入机房，若馈线是从馈线窗上方穿入机房，应该按自上而下的原则布放；若馈线是从馈线窗下方穿入机房，应该按自下而上的原则布放）。（从馈线的室内安装考虑）
3 密封馈线窗：
主馈线进入馈线窗后，必须用护套和防水填充物将馈线窗密封起来，以防止雨水顺馈线流入基站室内。
包装或连接：
1.针对水平地线，采用水平保护，先在内层先裹一层胶带，然后用胶泥将接头严格密封，用防水胶带开始缠绕，最后一层要从下缠到上，在缠绕时切勿特别用力。胶带绕距在1cm 左右。最后在两端扎上黑色扎带，清除尾料时预留3mm，不能剪平齐。
2.针对垂直地线，采用垂直保护，先在内层先裹一层胶带，然后用胶泥将接头严格密封，用防水胶带开始缠绕，最后一层要从下缠到上，在缠绕时切勿特别用力。胶带绕距在1cm 左右。最后在两端扎上黑色扎带。胶带结束缠绕距接头10cm。2.3.1 程序：
1. 固定馈线卡
2. 吊馈线（针对铁塔站）
3. 布放和固定馈线
4. 将馈线穿过馈线窗
6. 密封馈线窗
7. 工作结束后，要进行严格的检查

.3.1 程序：
1. 固定馈线卡
2. 吊馈线（针对铁塔站）
3. 布放和固定馈线
4. 将馈线穿过馈线窗
6. 密封馈线窗
7. 工作结束后，要进行严格的检查
馈线接地原则
主馈线长度小于20米，可做2处接地；长度在20米至60米间做3处接地；大于60米时，长度每增加20米增加1处接地。 馈线接地卡引入地排时尽可能分散连接，禁止每地排螺丝孔连接超过两条接地线。（严格按规范施工，自检重点项目：接地数量、接地位置、接地点防锈、单点接地线数量）
2处接地的情况：
第1处设在距馈线与天线跳线接头1－2米处，接地线就近接于馈线走线爬架上的扁铁上。若无下引扁铁，需使用线径大于35mm²电缆就近引入有效接地点。馈线接地卡与馈线接触处应用防水胶泥、防水胶带按包裹馈线接头的方法包裹，并用扎带绑扎。接地线连接处必须做防锈处理。
第2处设在馈线穿入馈线窗外侧1－2米处，接地线就近连接于室外铜排上。并按相应规范包裹、绑扎。3处接地的情况：
第1、第2处接地点位置与2处接地时相同，第3点接地取前两处接地点的中点位置。 并按相应规范包裹、绑扎。
第五部分：天线的安装固定
一 概述
1. 描述
包含了室外天线附件装配，天线吊装，依椐基站天线设计文件安装天线，调节天线的方位角和俯仰角，跳线连接及绑扎，切实保证高质量的室外天线安装。
适用于所有通信设备的全向天线和定向天线。
适用于所有新建、扩容、搬迁工程。
要求与指标
1.必须按照设计图来安装；
2.天线必须安装紧固。
指标
1. 天线方位角误差小于±3 度，俯仰角误差小于±1 度；
2. 同一扇区天线间距大于4m,单极化天线不同扇区天线间距大于0.8m；
3. 1/2 跳线弯曲半径应大于130mm,馈线标签贴在距接头端10cm 左右；
4. 天线安装在避雷针顶点45 度角范围内；
5. 室外馈线接地一律接到高桅杆避雷针下引的接地扁铁上， 接地点用螺丝加装垫片和弹簧片紧固，严禁用馈线卡子接地，严禁用走线加作为接地点，接地完成后接地点要用防锈漆或黄油进行防锈处理。
6天线支架必须垂直, 误差小于±2 度。
（现场检查项目）
二 安装要求
依椐基站天线安装设计平面图，利用罗盘、角度仪、水平尺等工具调节天线的方位角、俯仰角及其垂直度。
天线安装
1.天线安装之前，必须先了解安装环境，核对安装所用的天线类型和附件的情况，检查架设平台、桅杆、横担梁的牢固性和安全性，准备和检查安全带、安全帽、安全工具包，大绳和所需的工具，协调好所需的配合人员，保证人员和设备的安全。
2.天线安装时，时刻注意铁塔周围过往车辆，人群，以避免发生意外。
连接跳线
1. 天线安装调整后，将跳线与天线接头连接紧固，先用sitemaster 检测其驻波比，并记录。驻波比通过后用胶泥、防水胶带将连接头密封，用黑扎带扎住两端，以防止雨水进入。（注意工序顺序，现场检查项目）
按照基站天线安装设计平面图,调整天线垂直度、方位图、俯仰角，并紧固。
步骤
1 调整垂直度和测量方位角：
利用水平尺，角度仪调整天线的垂直度；依椐基站天线设计文件，利用罗盘测量每付天线方位角所在的位置，并做标记。
2 调整方位角：
依椐测量每付天线方位角所在的位置，将天线大概固定起来，然后再利用罗盘，角度仪，等工具准确调整天线的方位角。
3 测量俯仰角：
依椐基站天线设计文件，利用罗盘、角度仪测量每付天线俯仰角所在的位置。
4 调整俯仰角：
依椐测量每付天线俯仰角所在的位置，将天线大概放置好，然后再利用罗盘，角度仪等工具准确调整天线的俯仰角。
必须在检测通过天线驻波比之后，再进行防水密封工作。
第六部分 示名标签 要求所有线缆两端必须悬挂或粘贴标签，标签内容准确无误 ，规格统一规范，标签粘贴位置整齐划一。基站各类设备、天线粘贴标签符合运行商的要求。
第七部分：基站配套工程
第一章：走线架的安装
1、走线架的安装必须按照网络建设部提供并确认过的图纸进行安装，若图纸与实际情况不符时，应及时向网络建设部进行反馈，待得到修改后的图纸后再按图进行安装。
2、使用统一定制的烤漆（室内）和热镀锌（室外用）走线架，要求安装牢靠、整齐美观。
3、室内走线架安装下沿与室内的地面垂直距离为2400mm，当设计图纸与本规定不符时，以设计图纸为准。
4、室内走线架的最大水平度高差不能超过0.4%，室内走线架跨度每3m之内,必需用吊挂件或槽钢支撑件进行固定，板房必须采用支撑式。室内走线架的强度当其任何一横担上吊挂负荷<=100KG重物时，最大水平度高差不能超过0.8%。
5、室内相邻走线架之间及走线架与保护地之间要具备良好的电气性连接；室外相邻走线架之间及走线架与防雷地之间要牢靠焊接（每隔3~5m接地一次），按点涂上防锈漆及银漆以防生锈。
6、室外所有的金属构件的紧固螺钉、螺帽安装完毕后必须涂敷一至二层防锈涂料。

第二章：馈线窗与接地铜排安装
1 馈线窗一般安装于室内走线架的上方，其下沿与走线架的上沿平齐。馈线窗与保护地之间要具备良好的电气性连接。
3、室内保护地铜排安装在馈线窗正下方离室内走线架下沿100 mm处，室内保护地铜排需用70mm2铜芯线与地网相连；室外防雷接地铜排安装在馈线窗正上方的天面处，室外防雷接地铜排用40*4热镀锌扁铁（或Ø10的热镀锌圆钢）与防雷带或地网相连，严禁室内接地铜排与室外接地铜排直接相连。
4、馈线窗、室内保护地铜排、室外防雷接地铜排均需贴上相应标签。
5、接地扁铁先加焊铜铁连接片，再通过70平方电缆连接到地排，以保证与接地铜缆的可靠连接。
6、室外设备（铁塔、架、天馈等）、防雷设备（避雷器等），铠装电缆接地，应接入室外防雷接地排；室内各种设备外壳、走线架等铁件的保护性接地、等电位连接应接入室内保护接地排；室内直流供电系统工作性零电位点，接入室内工作接地排。

第三章：基站配电安装
1、油机转换箱至基站交流开关箱的电缆线，要求使用3*16+1*10mm2铠装铜芯电缆线，并安装套管，线缆颜色为黄、绿、红、黑（如无黑色，副选蓝色，用黑色胶布包裹线头）。如油机箱安装于室外，需在其外加装一防雨箱，做好防雨处理。油机箱外壳、电缆铁铠两端均需进行接地，接地线采用16mm2铜芯黄绿线。油机箱室外安装高度为2000 mm（油机箱下沿与地面垂直距离），室内安装高度为1400 mm（油机箱下沿与地面垂直距离）。
2、基站交流开关箱安装要求：
（1）配电箱安装高度为1400mm（配电箱下沿与地面距离）
（2）交流用电采用三相四线制引入，零线不准安装熔断器，在零线上除电力变压器近端接地外，用电设备近端应重复接地。
（3）基站总开关上桩入线颜色为：A相黄色，B相绿色，C相红色，零线黑色（如无黑色，副选蓝色，用黑色胶布包裹线头）。
（4）避雷器上桩至总开关跳线为16 mm2，颜色为：A相黄色，B相绿色，C相红色，零线黑色（如无黑色，副选蓝色，用黑色胶布包裹线头）。
（5）避雷器上桩至室外防雷地排跳线为16 mm2黄绿线。
（6）箱内地排与室内保护地排的连接线为16 mm2黄绿线。
（7）箱内各种线路要排列整齐，尽量减少交叉重叠，接线应牢固可靠。
（8）箱外引线配置:要求火线红色、零线蓝色、地线黄绿相间（如无黄绿色，副选黑色），每组线路均应从配电箱直接引出，不允许交叉驳接或借线。
第四章：室内装修
1、门
原则上安装外开式甲级防盗门（耐火极限1小时以上），颜色选用浅色。确实不具备安装防火门情况，所安装的门应选用厚实材料制作，表面涂防火漆，使其达成良好的防火防盗功能，并加装拉闸防盗门。
2、地面
建筑地面未经装修者要用优质（一级）500mm×500mm规格的淡黄色或淡绿色抛光砖铺设， 地板要求平整，房间最远两点高度偏差小于0.2%，最大不得超过30 mm，光洁，明快、坚固、牢靠，地面与墙壁交界边线要成直线。地脚周围原则上不做地脚线。
3、墙壁
（1）墙壁装饰采用水性腻子，确保颜色均一、明亮。
（2）墙壁不得有裂痕、缝隙，不得脱落，达到不透风不渗水的效果，表面做到不落灰，平整抖动度0.2%，颜色均一，用手掌揩试无灰迹者方可认为合格；墙壁与墙壁交界边线要成直线。
4、顶棚 原则上不吊顶。
5、照明及布线
（1）照明电线要套设防火线槽，布线要整齐美观。
（2）灯座要安装在靠近基站设备的墙壁上，距离地面300mm。施工图纸有明确要求时，以施工图纸为准。
（3）每基站安装两盏功率为40W的日光灯。要求只安装简单日光灯架，安装位置为天花板或墙面上，两灯分设于基站主设备正、背方向，保证设备正、背方向得到照明。施工图纸有明确要求时，以施工图为准。
