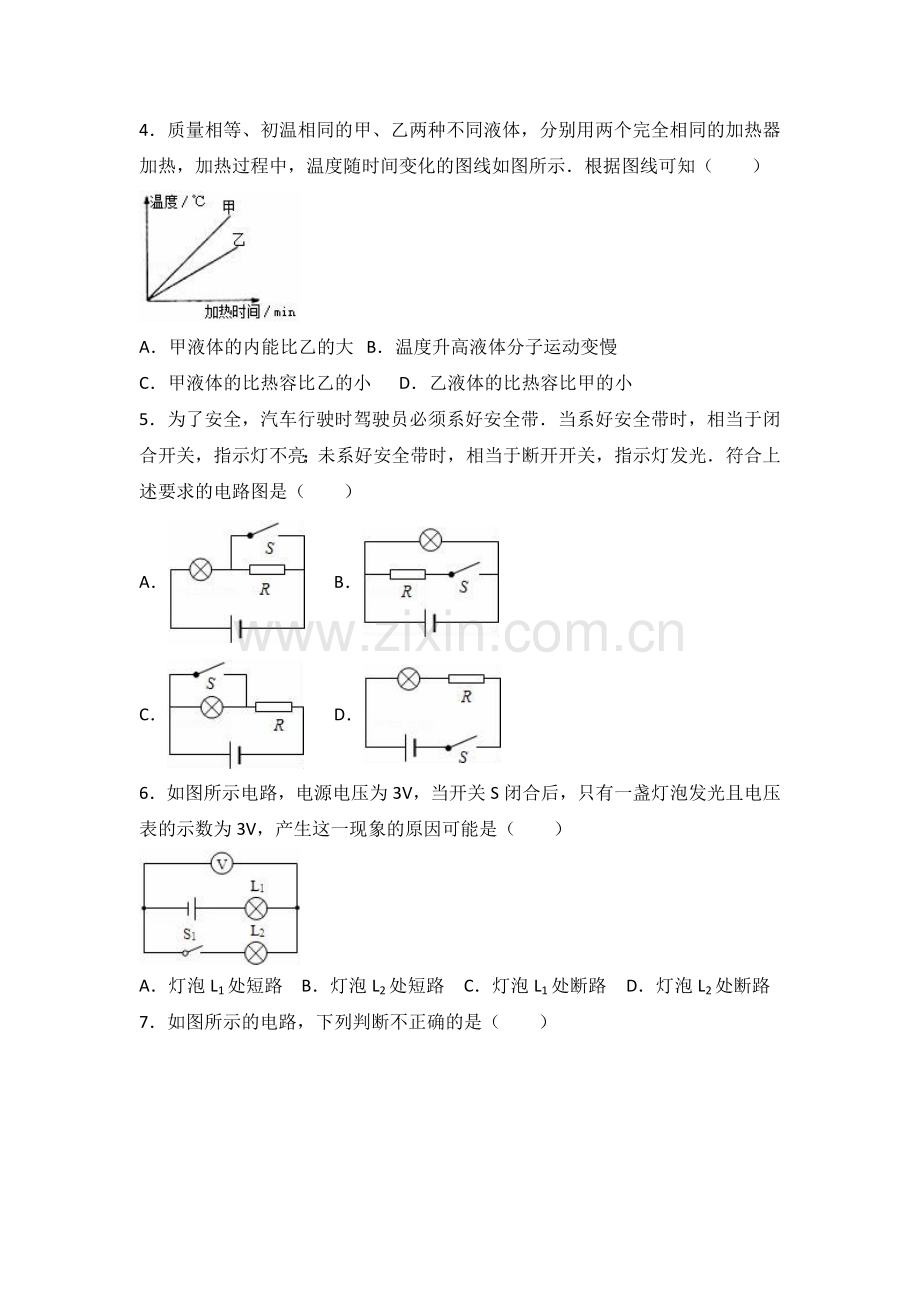

贵州省安顺市2016-2017学年九年级（上）期末物理试卷(解析版)一、选择题1如图所示的实验或机器均改变了物体的内能，其中与另外三个改变内能方法不同的是（）A观察水的沸腾B空气推动塞子时，内能减少C空气被压缩时内能增大D内燃机压缩冲程2小李喜欢喝咖啡，冲调咖啡时总能闻到浓浓的香味以下关于咖啡的说法不正确的是 （）A咖啡在变冷的过程中，内能不断增加B咖啡在变冷的过程中，以热传递的方式改变了内能C咖啡香飘四溢是扩散现象，说明分子在运动D咖啡温度越高，分子的热运动越剧烈3如图图形中，属于内能转化为机械能的是（）A滑下滑梯B弯折铁丝C做功冲程D压缩点火4质量相等、初温相同的甲、乙两种不同液体，分别用两个完全相同的加热器加热，加热过程中，温度随时间变化的图线如图所示根据图线可知（）A甲液体的内能比乙的大B温度升高液体分子运动变慢C甲液体的比热容比乙的小D乙液体的比热容比甲的小5为了安全，汽车行驶时驾驶员必须系好安全带当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光符合上述要求的电路图是（）ABCD6如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是（）A灯泡L1处短路B灯泡L2处短路C灯泡L1处断路D灯泡L2处断路7如图所示的电路，下列判断不正确的是（）A闭合开关S1、S3，断开开关S2时灯L1、L2并联B闭合开关S2，断开开关S1、S3时，灯L1、L2串联C闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮D同时闭合开关S1、S2、S3时，电源短路8我国刑法规定，从2011年5月1日起，驾驶员醉酒后驾车要负刑事责任为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示当接通电源时，下列说法正确的是（）A当酒精浓度减小时，R的阻值减少B当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C当酒精浓度增大时，电压表的示数变大D当酒精浓度增大时，电流表的示数变小9有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示把它们串联在电路中，如图乙所示，闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是（）A2.0V； 0.8WB2.5V；1.0WC4.5V； 1.0WD4.5V；1.8W10如图甲的电路中，电源电压保持不变闭合开关后，滑片P由b端滑到a端，电流表示数I与电压表示数U的变化关系如图乙所示，下列说法不正确的是（）A电源电压为9VB电阻R0的阻值为6C滑动变阻器的最大阻值为12DR0的最小功率为4.5W二、填空题11（4分）人们常用水给汽车发动机降温，这是因为水的较大，在相同条件下水能带走较多的热量；“可燃冰”作为新型能源，有着巨大的开发、使用潜力，同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的很大12（4分）家用热水器是以天然气为燃料给水加热的已知天然气的热值为4.0107J/m3，完全燃烧2.1m3的天然气可以获得J的热量；不计热量损失，这些热量可以使500kg的水温度升高c水=4.2103J/（kg）13（4分）在一杯水中滴入红墨水，静置一段时间后发现整杯水变红，此现象说明分子在将两块表面干净的铅块压紧后，即使在铅块下面挂了物体也不会将它们拉开（如图所示），这说明分子间存在（选填“引力”或“斥力”）14（4分）甲、乙两灯泡中的电流与电压变化的关系如图所示，将甲、乙两灯泡串联后接在电压为V的电源两端时，甲灯泡中通过的电流为0.5A，此时乙灯泡1min消耗的电能是J15（4分）小明4月底观察到自己家里的电能表如图所示，当地5月底再观察时，发现电能表示数为，则他家5月份消耗的电能为kWh，小明通过查阅资料了解到，电能表上的电流规格“10（40）A”中“10A”表示基本电流，它是确定电能表有关特性的电流值，“（40）A”是电能表能满足测量准确要求，且能长期正常运行的最大电流值，则他家里同时工作的用电器总功率不宜超过W16（4分）在图所示的电路中，电源电压保持不变当电键S由断开到闭合时，电表的示数将变大（选填“V”、“A”或“A1”）闭合电键S后，当滑动变阻器滑片P向右移动时，电压表V的示数与电流表A、A1示数差的比值将（填“变小”、“不变”或“变大”）17（4分）如图甲所示的电路，电源电压保持不变闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图象如图乙所示，则电源电压为V，电阻R1的阻值为18（4分）如表示某款电暖宝的铭牌，其电阻是；当电暖宝两端电压为200V时，它工作5min所产生的热量是JHFS1型电暖宝 额定电压：220V频率：50Hz 额定功率：484W产地：上海三、实验探究题19（6分）小明用如图所示装置探究两种液体的吸热能力，两烧瓶中的电阻丝相同（1）实验中，必须取（填“质量”或“体积”）相等的甲、乙两种液体；（2）实验中，用（填序号）间接反映液体吸收热量的多少；通过比较（填序号）来判断吸热能力的强弱；A通电时间 B温度计示数的变化（3）下表是某次的实验数据，分析可知，（填“甲”或“乙”）液体的吸热能力较强；（4）若在甲、乙两瓶中，液体是质量相同的同种液体，电阻丝的阻值不同，则该装置可用来探究电流产生的热量与的关系 质量（g） 初始温度（） 加热时间（min） 最终温度（） 液体甲 150 20 3 45 液体乙 150 20 3 6820（8分）如图：甲是某同学探究电流与电阻的关系的实验电路已知电源电压恒为4.5V，滑动变阻器规格为“201A”，可供选择的定值电阻的阻值为5、10、15、20、25和30（1）该同学根据图甲连接的实物电路如图乙所示，其中一根导线连接是错误的，请在图乙中将这根线打上“”，并补画出正确的连线（2）在此实验中，滑动变阻器除了保护电路外，另有一个重要作用是（3）电路连接正确后，先用5的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，此时电流表的示数如图丙所示，则电路中的电流为A；再将5的定值电阻换成10定值电阻进行实验，滑动变阻器的滑片向（端选填“左”或“右”）移动，直至电压表示数为V，并记录电流表的示数（4）该同学还想多测几组数据，当定值电阻是换成20、25和30时，无论怎样移动滑片无法完成实验，原因是21（5分）在测定额定电压为3.8V的小灯泡（电阻约为10）额定功率的实验中，小许连接了如图甲所示的电路，电源的电压为6V且保持不变（1）请将实物电路图连接完整（要求滑动变阻器的滑片向左移动时小灯泡变亮）（2）在连接电路时，开头必须若有规格分别为“5 1A”、“10 0.5A”和“15 0.2A”三个滑动变阻器可供选择，则应选择滑动变阻器连入电路，才能保证实验顺利进行（3）在实验中，若电压表示数为2V，则小灯泡的实际功率（填“大于”、“等于”或“小于”）额定功率；为了测定小灯泡的额定功率，必须将滑片P向（填“A”或“B”）端移动，使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率为W（4）小许根据测量小灯泡实际功率的多组实验数据，作出了IU图象，如图丙所示结果发现图象不是直线，这是因为四、综合运用题22（6分）某校物理课外活动小组的同学对两个定值电阻R1R2和一个滑动变阻器R3的阻值进行测定，将这些元件连接成的电路如图B所示闭合S1，断开S2，将滑动变阻器的阻值调到最大时，电流表的示数是O.2A，电压表的示数是2V若将S1、S2都闭合，将滑动变阻器的阻值调到零时，电压表的示数是6V，电流表的示数是O.9A求：（1）定值电阻R1的阻值多大？（2）滑动变阻器的最大阻值多大？（3）定值电阻R2的阻值多大？23（9分）小强家买了一个自动电热水壶，其铭牌如下表，小强装了1L的水，加热6min后把水烧开，水壶自动断电已知大气压为1个标准大气压，家庭电路电压为220V，电热水壶的电阻不变，水的初温为20，c水=4.2103J/（kg），水=1.0103kg/m3求：（1）这壶水吸收的热量；（2）电热水壶的热效率；（3）在用电高峰期，电路中的实际电压降为198V时，电热水壶的实际功率 自动电热水壶 型号 WL100F 电源 220V 50Hz 额定功率 1100W 容量 1L五设计题24（4分）轿车仪表盘上都有一个用来提醒司机车门是否关好的指示灯，小明通过对自家的轿车研究发现：每个车门各控制一个开关，当车门关好时，将控制的开关断开；车门未关或未关好，所控制的开关闭合研究还发现四个车门中任意一个车门未关或未关好，该指示灯都会发光，如图所示根据小明的研究，请你帮小明在方框内画出此功能的电路图（图中已画出电源及对指示灯起保护作用的分压限流电阻，请补画出指示灯及四个开关）2016-2017学年贵州省安顺市九年级（上）期末物理试卷参考答案与试题解析一、选择题1如图所示的实验或机器均改变了物体的内能，其中与另外三个改变内能方法不同的是（）A观察水的沸腾B空气推动塞子时，内能减少C空气被压缩时内能增大D内燃机压缩冲程【考点】热传递改变物体内能；做功改变物体内能【分析】改变物体内能的两种方式：做功和热传递，做功是能量的转化，热传递是能量的转移据此分析选择【解答】解：A图中：观察水的沸腾，利用酒精灯加热，是通过热传递改变内能的过程；B图中：空气膨胀做功，推动塞子，空气的内能减少，是通过做功的方法使内能转化为机械能；C图中：用力将活塞迅速压下，压缩空气做功，是机械能转化为内能的过程；D图中：是内燃机压缩冲程，是活塞压缩工作物质做功，改变物质内能；综合上述A图与其他三实验改变内能方法不同故选A【点评】本题从实验入手，考查改变物体内能的两种方式，注重了物理知识与生活的联系2小李喜欢喝咖啡，冲调咖啡时总能闻到浓浓的香味以下关于咖啡的说法不正确的是 （）A咖啡在变冷的过程中，内能不断增加B咖啡在变冷的过程中，以热传递的方式改变了内能C咖啡香飘四溢是扩散现象，说明分子在运动D咖啡温度越高，分子的热运动越剧烈【考点】物体内能的改变；分子的热运动；扩散现象【分析】（1）影响内能大小的因素是质量、温度和状态；（2）改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程；（3）根据分子动理论的内容回答：物质都是由分子组成的，分子在永不停息地做无规则运动，物体温度越高分子的无规则运动越剧烈【解答】解：A、咖啡在变冷的过程中，放出热量，温度降低，内能不断减少，故A错误；B、咖啡在变冷的过程中，向周围空气放出热量，属于热传递改变物体的内能；故B正确；C、咖啡香飘四溢是因为咖啡的香味分子不停地做无规则的运动，扩散到空气中，故C正确；D、物体温度越高分子的无规则运动越剧烈，所以咖啡温度越高，分子的热运动越剧烈，故D正确故选A【点评】本题考查了影响内能大小的因素、改变内能的方法以及分子运动的有关知识，综合性强3如图图形中，属于内能转化为机械能的是（）A滑下滑梯B弯折铁丝C做功冲程D压缩点火【考点】做功改变物体内能【分析】做功和热传递都可以改变物体的内能，做功是能量的转化，热传递是能量的转移；克服摩擦做功可以使机械能转化为内能，使物体的内能增加、温度升高；气体膨胀对外做功，气体的内能减小，转化为机械能【解答】解：A、滑下滑梯时，与滑梯发生摩擦做功，将机械能转化为内能，不合题意；B、弯折铁丝，铁丝发热，是对物体做功，物体的内能增大，是通过做功将机械能转化为内能，不合题意；C、在内燃机的做功冲程中，燃气膨胀对外做功，将内能转化为机械能，符合题意；D、压缩点火，是对空气做功使空气的内能增加，温度升高达到了棉花的燃点，是机械能转化为内能，不合题意故选C【点评】本题的关键是明确做功的实质是能量的转化，物体对外做功是将内能转化为机械能，对物体做功是将机械能转化为内能4质量相等、初温相同的甲、乙两种不同液体，分别用两个完全相同的加热器加热，加热过程中，温度随时间变化的图线如图所示根据图线可知（）A甲液体的内能比乙的大B温度升高液体分子运动变慢C甲液体的比热容比乙的小D乙液体的比热容比甲的小【考点】比热容的概念【分析】内能是物质内部所有分子具有的动能和分子势能之和，内能多少与物质种类、状态、温度等因素都有关系；内能与温度有关，温度升高内能增加；选同样的加热时间，a、b吸热相同，根据温度变化的多少判断，温度变化多的比热容小，温度变化少的比热容大，【解答】解：A、两种液体虽然质量和初温度相同，但是不同物质，内能多少不能比较故A错误；B、物质温度升高内能增加，分子无规则运动更剧烈故B错误；C、D、由图示可以看出，当加热时间相同时，即吸收的热量相同时，甲的温度升高的快，利用热量的计算公式Q吸=cmt可知，在质量相等、初温相同、吸热也相同的情况下，谁的温度升高得快，它的比热容小，所以甲的比热容较小，乙的比热容较大选项D错误，C正确故选C【点评】本题考查了学生对内能影响因素、比热容了解与掌握，注意要学会看图象（取相同的时间比较甲乙温度变化的高低）5为了安全，汽车行驶时驾驶员必须系好安全带当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光符合上述要求的电路图是（）ABCD【考点】电路图设计【分析】由题意知，未系好安全带时指示灯亮，系好安全带灯泡不亮，说明开关断开指示灯亮，否则灯泡不亮即被短路了【解答】解：由题意知，指示灯与S并联，但电路不会出现短路，即电路中有保护电阻；结合选项可知C符合题意，ABD不符合故选C【点评】本题利用了对用电器短路时，用电器将不工作设计电路，注意不能出现对电源短路的情况，电阻是保护电阻，可使电路对电源不被短路6如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是（）A灯泡L1处短路B灯泡L2处短路C灯泡L1处断路D灯泡L2处断路【考点】电流表、电压表在判断电路故障中的应用【分析】当电路发生断路时，用电器不工作，且电路中电流为零；当电路发生短路时，用电器可能工作，并且电路中有电流；该电路为串联电路，电压表测量L2两端的电压，根据用电器工作情况以及电压表示数确定电路的具体故障【解答】解：由电路图知，两灯泡串联，电压表与L2并联，测量L2两端的电压，因为闭合开关后，有一盏灯泡发光，因此电路发生短路故障；又因为电压表有示数，并且等于电源电压，所以L1被短路故选A【点评】注意当电路发生断路时，用电器不工作，且电路中电流为零；当电路发生短路时，用电器可能工作，并且电路中有电流；用电压表判断故障，并且电路为断路时，若电压表有读数（电源除外），则为断路之处7如图所示的电路，下列判断不正确的是（）A闭合开关S1、S3，断开开关S2时灯L1、L2并联B闭合开关S2，断开开关S1、S3时，灯L1、L2串联C闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮D同时闭合开关S1、S2、S3时，电源短路【考点】电路的基本连接方式【分析】（1）各电路元件首尾顺次连接的连接方式是串联，各电路元件首首相连、尾尾相连的连接方式是并联，分析电路结构，判断灯泡的连接方式；（2）短路是指电流没有经过用电器而将电源两级直接连通的电路【解答】解：由电路图可知：A、闭合开关S1、S3，断开开关S2时，电流从电源正极出发分别经过两只灯泡回到负极所以两只灯泡并联故A正确；B、闭合开关S2，断开开关S1、S3时，电流从电源正极出发，依次经过两个灯泡回到负极，所以灯L1、L2串联故B正确；C、闭合开关S1、S2，断开开关S3时，灯L1被短路，电流只经过L2，所以灯L2亮、L1不亮故C错误；D、三个开关同时闭合时，电流从电源正极出发经过开关直接回到负极，造成电源短路故D正确故选C【点评】本题考查了灯泡的连接方式，知道串并联的概念、知道串并联的连接方式、分析清楚电路结构是正确解题的关键8我国刑法规定，从2011年5月1日起，驾驶员醉酒后驾车要负刑事责任为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示当接通电源时，下列说法正确的是（）A当酒精浓度减小时，R的阻值减少B当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C当酒精浓度增大时，电压表的示数变大D当酒精浓度增大时，电流表的示数变小【考点】欧姆定律的应用【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误故选C【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是根据图象弄清楚酒精气体传感器的电阻与酒精气体的浓度之间的关系9有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示把它们串联在电路中，如图乙所示，闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是（）A2.0V； 0.8WB2.5V；1.0WC4.5V； 1.0WD4.5V；1.8W【考点】探究电流与电压、电阻的关系实验；电功率的计算【分析】（1）根据图象找到0.4A下两个元件的电压（2）串联电路两端的总电压等于各串联导体两端的电压之和（3）根据P=UI进行计算【解答】解：（1）两个电路元件A和B串联在电路中，电流表的示数为0.4A，A对应的电压是2V，B对应的电压是2.5V，串联电路两端的总电压等于各串联导体两端的电压之和，U=UA+UB=2V+2.5V=4.5V（2）PB=UBI=2.5V0.4A=1W故选C【点评】（1）根据P=UI进行计算（2）掌握串联和并联电路的电流、电压、电阻的特点10如图甲的电路中，电源电压保持不变闭合开关后，滑片P由b端滑到a端，电流表示数I与电压表示数U的变化关系如图乙所示，下列说法不正确的是（）A电源电压为9VB电阻R0的阻值为6C滑动变阻器的最大阻值为12DR0的最小功率为4.5W【考点】欧姆定律的应用【分析】由电路图可知，当滑片在a端时，电路为R0的简单电路，此时电路中的电流最大，电压表的示数就是电源电压，由图乙读出对应的电流和电压，根据欧姆定律求出定值电阻R0阻值；当滑片位于b端时，R0与滑动变阻器的最大阻值串联，此时电路中的电流最小，电压表的示数最小，根据图象读出电表示数，根据串联电路的电压特点求出变阻器两端的电压，利用欧姆定律求出滑动变阻器的最大阻值，根据P=UI求出R0的最小功率【解答】解：由电路图可知，当滑片在a端时，电路为R0的简单电路，此时电路中的电流最大，由图象可知，电源的电压U=9V，电路中的电流I=1.5A，故A正确；由I=可知，电阻R0的阻值：R0=6，故B正确；当滑片位于b端时，R0与滑动变阻器的最大阻值串联，此时电路中的电流最小，电压表的示数最小，由图象可知，R0两端的电压U0=3V，电路中的最小电流I=0.5A，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器两端的电压：U滑=UU0=9V3V=6V，滑动变阻器的最大阻值：R滑=12，故C正确；R0的最小功率：P0=U0I=3V0.5A=1.5W，故D错误故选D【点评】本题结合图象考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是明白滑片移动过程中电路的变化情况，应用图象解决问题，这是以后学习的重点二、填空题11人们常用水给汽车发动机降温，这是因为水的比热容较大，在相同条件下水能带走较多的热量；“可燃冰”作为新型能源，有着巨大的开发、使用潜力，同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的热值很大【考点】水的比热容的特点及应用；燃料的热值【分析】（1）对水的比热容大的理解：相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多（2）1kg某种燃料完全燃烧放出的热量，叫这种燃料的热值【解答】解：（1）因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机用水做冷却剂；（2）同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的热值很大故答案为：比热容；热值【点评】本题考查了学生对水的比热容最大的特点在生活中应用和燃料的热值含义的掌握情况，难度不大，是一道基础题12家用热水器是以天然气为燃料给水加热的已知天然气的热值为4.0107J/m3，完全燃烧2.1m3的天然气可以获得8.4107J的热量；不计热量损失，这些热量可以使500kg的水温度升高40c水=4.2103J/（kg）【考点】热量的计算；燃料的热值【分析】（1）根据Q放=Vq求出完全燃烧2.1m3的天然气放出的热量；（2）在一标准大气压下水的沸点为100，不计热量损失，Q吸=Q放，根据Q=cmt求出水升高的温度【解答】解：（1）完全燃烧2.1m3的天然气放出的热量：Q放=Vq=2.1m34.0107J/m3=8.4107J；（2）不计热量损失，Q吸=Q放=8.4107J，由Q=cmt可得，水吸收热量后升高的温度：t=40，故答案为：8.4107；40【点评】本题考查了燃料完全燃烧释放热量公式和吸热公式的应用，要注意一标准大气压下水的沸点为100，且水沸腾以后温度不再升高13在一杯水中滴入红墨水，静置一段时间后发现整杯水变红，此现象说明分子在不停地做无规则运动将两块表面干净的铅块压紧后，即使在铅块下面挂了物体也不会将它们拉开（如图所示），这说明分子间存在引力（选填“引力”或“斥力”）【考点】分子间的作用力【分析】物质是由分子组成的，分子都在不停地做无规则运动，分子之间存在相互作用的引力和斥力【解答】解：在一杯水中滴入红墨水，静置一段时间后发现整杯水变红，这是扩散现象，说明分子在不停地做无规则运动；将两个底面平整、干净的铅柱紧压后，两个铅柱的底面分子之间的距离比较大，表现为引力，使两个铅柱结合在一起，即使下面吊一个重物也不会将它们拉开故答案为：不停地做无规则运动；引力【点评】本题需掌握：分子在永不停息的做无规则运动，分子力存在引力和斥力14甲、乙两灯泡中的电流与电压变化的关系如图所示，将甲、乙两灯泡串联后接在电压为8V的电源两端时，甲灯泡中通过的电流为0.5A，此时乙灯泡1min消耗的电能是180J【考点】欧姆定律的应用；电功的计算【分析】甲、乙两灯泡串联时通过它们的电流相等，根据图象读出两灯泡两端的电压，根据串联电路的电压特点求出电源的电压，根据W=UIt求出乙灯泡1min消耗的电能【解答】解：甲、乙两灯泡串联，且，甲灯泡中通过的电流为0.5A时，因串联电路中各处的电流相等，所以，I乙=I甲=0.5A，由图象可知，两灯泡两端的电压分别为U甲=2V，U乙=6V，因串联电路中总电压等于各分电压之和，所以，电源的电压：U=U甲+U乙=2V+6V=8V，乙灯泡1min消耗的电能：W乙=U乙I乙t=6V0.5A60s=180J故答案为：8；180【点评】本题考查了串联电路的特点和电功公式的应用，从图象中获取有用的信息是关键15小明4月底观察到自己家里的电能表如图所示，当地5月底再观察时，发现电能表示数为，则他家5月份消耗的电能为150kWh，小明通过查阅资料了解到，电能表上的电流规格“10（40）A”中“10A”表示基本电流，它是确定电能表有关特性的电流值，“（40）A”是电能表能满足测量准确要求，且能长期正常运行的最大电流值，则他家里同时工作的用电器总功率不宜超过8800W【考点】电能表参数的理解与电能的求法【分析】（1）电能表的读数方法：月末的减去月初的示数；最后一位是小数；单位kWh；（2）根据电能表的额定电压和电能表允许的最大电流，利用P=UI即可求出电路允许同时工作的用电器的最大功率【解答】解：（1）5月份他家消耗的电能：W=7475.6kWh7325.6kWh=150kWh；（2）电路允许同时工作的用电器的最大功率：P=UI=220V40A=8800W故答案为：150；8800【点评】本题考查了电能表的读数以及功率的计算，关键是明确电能表参数的含义；读数时，要注意电能表的最后一位是小数16在图所示的电路中，电源电压保持不变当电键S由断开到闭合时，电表A的示数将变大（选填“V”、“A”或“A1”）闭合电键S后，当滑动变阻器滑片P向右移动时，电压表V的示数与电流表A、A1示数差的比值将不变（填“变小”、“不变”或“变大”）【考点】欧姆定律的应用【分析】分析电路图，当电键S由断开到闭合时，电路中R1和R2的连接变化和电表的测量的物理量分析，可知各电表的示数变化；闭合电键S后，当滑动变阻器滑片P向右移动时，R1和R2并联，弄清电压表测量并联支路（电源电压）电压，电流表A1与测量R2的电流，电流表A测量干路电流，于是逐步分析电压表V的示数与电流表A、A1示数差的比值的意义就能比较其大小变化【解答】解：当电键S断开时，电路中只有R2连入，电压表测量电源电压，电流表A1与电流表A都测量通过R2的电流；当电键S闭合时，R1和R2并联，电压表测量并联支路（电源电压）电压，电流表A1与测量R2的电流，电流表A测量干路电流；所以当电键S由断开到闭合时，由于R2两端的电压都为电源电压保持不变，故电压表和电流表A1的示数不变，电流表A的示数因测量了干路电流而变大；闭合电键S后，R1和R2并联，电流表A、A1示数差为通过R1的电流，根据欧姆定律知电压表V的示数与电流表A、A1示数差的比值是电阻R1的阻值；R1大小不变，比值不变故答案为：A；不变【点评】本题考查了学生对欧姆定律的掌握和运用，分析电路图得出电路的连接方式和三表的测量对象是本题的突破口，灵活运用并联特点和欧姆定律是关键17如图甲所示的电路，电源电压保持不变闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图象如图乙所示，则电源电压为6V，电阻R1的阻值为20【考点】欧姆定律的应用【分析】R1、R2串联，电压表V1测量R1两端的电压，电压表V2测量滑动变阻器两端的电压；由欧姆定律和滑动变阻器的阻值为O时，判断出两电压表示数的变化图象，并读出电压表V1此时的示数（即电源电压）和对应的电流，最后根据R=判断电路变化和求出R1、R2的阻值【解答】解：根据电路图可知，R1、R2串联，电压表V1测量R1两端的电压，电压表V2测量滑动变阻器两端的电压；R1是定值电阻，所以它的电流与电压成正比，从图中信息可以看出，图象中a是电压表V1示数变化的图象，图象中b的电压值可以为零，因此b对应的电压表为V2示数变化的图象，当电压表为V2示数为零时，电压表V1测量R1两端的电压，也是测量电源电压，所以，电源电压为6V；由图象可知，此时电路中电流，I=0.3A，由I=可得：R1=20故答案为：6；20【点评】本题考查串联电路电压的规律以及滑动变阻器的使用，关键是欧姆定律的应用，会从图象中读出相关信息是解答本题的关键所在，所以要培养自己的读图能力18如表示某款电暖宝的铭牌，其电阻是100；当电暖宝两端电压为200V时，它工作5min所产生的热量是1.452105JHFS1型电暖宝 额定电压：220V频率：50Hz 额定功率：484W产地：上海【考点】电功与热量的综合计算【分析】（1）由电暖宝铭牌求出电暖宝的额定功率及额定电压，然后由功率的变形公式求出电暖宝的电阻；（2）已知电暖宝的功率及工作时间，由W=Pt可求出电暖宝产生的热量【解答】解：（1）由P=得电暖宝正常工作时电热丝的电阻：R=100；（2）电暖宝正常工作t=5min=300s产生的热量：Q=W=Pt=484W300s=1.452105J，故答案为：100；1.452105【点评】本题考查了求电暖宝的电阻、产生的热量、实际功率等问题，熟练掌握功率公式及其变形公式、电功公式是正确解题的关键三、实验探究题19小明用如图所示装置探究两种液体的吸热能力，两烧瓶中的电阻丝相同（1）实验中，必须取质量（填“质量”或“体积”）相等的甲、乙两种液体；（2）实验中，用A（填序号）间接反映液体吸收热量的多少；通过比较B（填序号）来判断吸热能力的强弱；A通电时间 B温度计示数的变化（3）下表是某次的实验数据，分析可知，甲（填“甲”或“乙”）液体的吸热能力较强；（4）若在甲、乙两瓶中，液体是质量相同的同种液体，电阻丝的阻值不同，则该装置可用来探究电流产生的热量与电阻的关系 质量（g） 初始温度（） 加热时间（min） 最终温度（） 液体甲 150 20 3 45 液体乙 150 20 3 68【考点】探究比热容的实验【分析】（1）实验应采用控制变量法，控制液体的初末温度、液体质量相同而液体种类不同；（2）用相同的热源对液体加热，液体在相等时间内吸收的热量相等，质量相同的液体升高相同的温度，吸收的热量越多，液体吸热能力越强；（3）质量相同的物质吸收相等的热量，温度升高量越小，物质吸热能力越强，物质升高的温度越高，物体吸热能力越弱；（4）电流产生的热量跟电流大小、电阻大小、通电时间有关，根据控制变量法进行分析【解答】解：（1）实验中甲、乙两液体初温相同，还必须控制甲、乙两液体的质量相同；（2）实验中，用相同的电热丝对液体加热，在相等时间内液体吸收的热量相等，加热时间越长，液体吸收的热量越多，可以用加热时间的长短表示液体吸收热量的多少；实验中取质量相同的甲、乙两种液体，用相同的电加热器加热，当它们吸收相同热量时，通过比较升高的温度可以判断吸热能力的强弱；（3）由表中实验数据可知，相同质量的液体加热相同的时间，吸收相等的热量，液体甲升高的温度低，液体甲的吸热能力强；（4）据图可知，此时两电阻串联，所以电流相同，通电时间相同，电阻丝的阻值不同，故该装置可以探究电热和电阻的关系故答案为：（1）质量；（2）A；B；（3）甲；（4）电阻【点评】本题考查了实验注意事项、实验数据分析，应用控制变量法是正确解题的关键，熟练应用控制变量法、分析表中实验数据即可解题20如图：甲是某同学探究电流与电阻的关系的实验电路已知电源电压恒为4.5V，滑动变阻器规格为“201A”，可供选择的定值电阻的阻值为5、10、15、20、25和30（1）该同学根据图甲连接的实物电路如图乙所示，其中一根导线连接是错误的，请在图乙中将这根线打上“”，并补画出正确的连线（2）在此实验中，滑动变阻器除了保护电路外，另有一个重要作用是保持电压表示数不变（3）电路连接正确后，先用5的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，此时电流表的示数如图丙所示，则电路中的电流为0.4A；再将5的定值电阻换成10定值电阻进行实验，滑动变阻器的滑片向右（端选填“左”或“右”）移动，直至电压表示数为2.0V，并记录电流表的示数（4）该同学还想多测几组数据，当定值电阻是换成20、25和30时，无论怎样移动滑片无法完成实验，原因是变阻器最大阻值太小【考点】探究电流与电压、电阻的关系实验；串联电路的电压规律【分析】（1）实验过程中，应注意将电压表与电阻并联，变阻器串联在电路中；（2）研究电流与电阻的关系时，要保持电压不变，以此分析回答；（3）确定电流表的量程和分度值，读出电流表的示数；探究电流与电阻的关系，需保持电阻两端的电压不变，根据U=IR可计算出电阻两端的电压值；由串联电路电压的规律和分压原理确定滑片移动的方向；（4）定值电阻的阻值越大，所需变阻器的阻值越大，由串联电路电压的规律和分压原理，求变阻器连入电路中阻值，据此分析【解答】解：（1）由图知，变阻器与电阻并联，且电压表串联在电路中了，应将电压表与电阻并联，可将电阻右侧的导线
