风井井筒装备竣工资料.doc

郑州煤炭工业（集团）裴沟煤矿14井有限公司

风井井筒装备安装工程

竣

工

资

料

建设单位：郑州煤炭工业（集团）裴沟煤矿14井有限公司
施工单位： 浙江弘发建设实业有限公司登封分公司

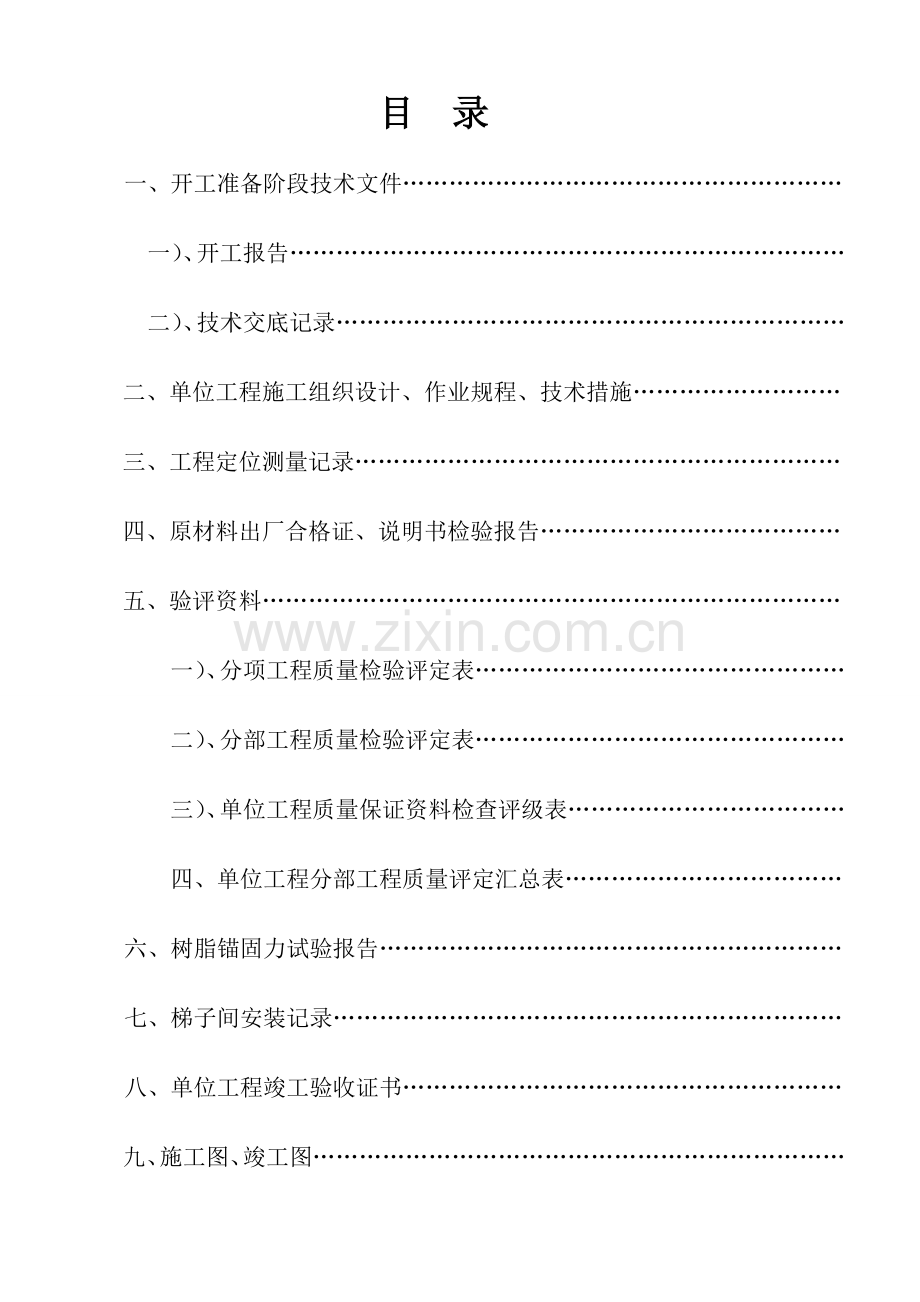

目 录
一、开工准备阶段技术文件…………………………………………………
一）、开工报告………………………………………………………………
二）、技术交底记录…………………………………………………………
二、单位工程施工组织设计、作业规程、技术措施………………………
三、工程定位测量记录………………………………………………………
四、原材料出厂合格证、说明书检验报告…………………………………
五、验评资料…………………………………………………………………
一）、分项工程质量检验评定表…………………………………………
二）、分部工程质量检验评定表…………………………………………
三）、单位工程质量保证资料检查评级表………………………………
四、单位工程分部工程质量评定汇总表………………………………
六、树脂锚固力试验报告……………………………………………………
七、梯子间安装记录…………………………………………………………
八、单位工程竣工验收证书…………………………………………………
九、施工图、竣工图……………………………………………………………

一、开工准备阶段技术文件

工程名称： 裴沟煤矿14井风井井筒装备安装工程

施工单位：浙江弘发建设实业有限公司登封分公司

工程开工报审表
工程名称：裴沟煤矿14井风井井筒安装工程
致: 河南理工大学建设工程监理所（监理单位）
我方承担的裴沟煤矿14井风井井筒安装工程，已完成了以下各项工作，具备了开工条件，特此申请施工，并签发开工指令。
附：
1、开工报告

承包单位（章）：
项目经理：
日 期： 2007年6月15日
审查意见：

项目监理机构：
总监理工程师：
日 期：

开 工 报 告

工程名称
裴沟煤矿14井风井井筒安装工程
施 工 单 位
郑煤矿业建设有限责任公司
计划投资

申请开工日期
2007年6月15日
工 程 量
118米
建 设 工 期
10天
工程概况：
井深118m，井筒直径Φ2200mm，梯子间层间距4.0m，安装材料采用镀锌网、平台，大梁采用20#槽钢，小梁采用14#槽钢，梯子倾角为79о，托架采用金属钢板焊接组合托架，采用树脂锚固剂固定。
开工前有关手续申办情况：

有关手续已审批
开工前准备工作情况：
施工组织设计已编审，设备、机具已全部到位，各种材料已准备齐全，施工队伍已进驻工地，已具备开工条件。
施工单位：
具备开工条件，申请开工。

（公章）

2007年6月15日
监理单位：

（公章）

年 月 日
建设单位：

（公章）

年 月 日

技术交底记录
分项工程
金属构件制作与防腐
交底内容：
1、金属构件制作加工前应先加工原材料，是否符合设计要求，材料检验报告等出厂文件。
2、金属构件加工制作允许偏差见下表:
允

许

偏

差

项

目
项 目
允许偏差
1
钢材
钢板、扁钢的平面度
≤14mm时（mm）
1.0
>14mm时（mm）
1.5
2
角钢、槽钢、工字钢的直线度
1/1000，且不大于5mm
3
角钢肢的垂直度
1/100
4
槽钢、工字钢翼缘的倾斜度
1/80
1
钢板焊接构件
构件截面几何尺寸（mm）
±3
2
构件长度（mm）
±3
3
构件的直线度
1/1000，且不大于5mm
4
构件的扭曲（mm）
5
5
构件端面垂直度
1/1000
1
钢平台和钢梯制作
平台的长度和宽度（mm）
±4
2
平台对角线相互差（mm）
6
3
平台表面的平面度
3/1000
4
梯子长度（mm）
±5
5
梯子宽度（mm）
±3
6
梯子纵向的直线度
1/1000
7
梯子踏步间距（mm）
±5
3、构件防腐按设计要求进行防腐.
交底人：
接受人：
2007年6月12日

技术交底记录
分项工程
梯子间安装
交底内容：
1、梯子间的平台板、梯子、隔板安装，必须固定牢靠，符合设计要求。
2、梯子间采用树脂锚杆固定时，树脂锚固剂、锚杆杆体、锚杆及托架安装应符合规定。
（1）树脂锚固剂的技术性能、型号、规格必须符合设计要求
锚杆杆体的材质、规格必须符合设计要求
（2）锚杆安装1小时后进行实验，其实验值不得低于50KN
3、固定在井壁上的托架必须紧贴井壁，充填密实。
4、托架立面螺孔中心线与设计十字中心线的间距偏差不超过±3mm
5、围板间隙、金属隔板间隙不大于70mm
6、梯子间安装允许偏差
项 次
项目
允许偏差
检验方法
1
钢梁位置与井筒十字中心线的距离
±3
施工时根椐测量垂 线尺量检查，竣工时检查施工记录
2
梯子平台（长*宽）
0—2
尺量检查
3
层间距
±10
4
金属钢板围板间隙
≯70

交底人：
接受人：
2007年6月12日

二、施工组织设计、作业规程
或施工技术措施

工程名称： 裴沟煤矿14井风井井筒装备安装工程

施工单位：浙江弘发建设实业有限公司登封分公司

施工组织设计(方案)报审表
工程名称: 裴沟煤矿14井风井井筒装备安装工程 编号:
致: 河南理工大学建设工程监理所 (监理单位)
我方已根据施工合同的有关规定完成了裴沟煤矿14井风井井筒装备安装工程施工组织设计(方案)的编制，并经我单位上级技术负责人审查批准，请予以审查。
附：施工组织设计(方案)

承包单位(章)
项目经理
日 期 2007年6月10日
专业监理工程师审查意见：

专业监理工程师
日 期
总监理工程师审核意见：

项目监理机构
总监理工程师
日 期

郑州煤炭工业（集团）裴沟煤矿14井有限公司

风井井筒装备安装工程

施
工
组
织
设
计

建设单位：郑州煤炭工业（集团）裴沟煤矿14井有限公司
施工单位： 浙江弘发建设实业有限公司登封分公司
编 制 人： 丁阳
编制日期： 2007年6月10日

三、工程定位测量记录

工程名称： 裴沟煤矿14井风井井筒装备安装工程

施工单位：浙江弘发建设实业有限公司登封分公司

四、原材料出厂合格证、说明书
检验报告

工程名称： 裴沟煤矿14井风井井筒装备安装工程

施工单位：浙江弘发建设实业有限公司登封分公司

五、验评资料

工程名称： 裴沟煤矿14井风井井筒装备安装工程

施工单位：浙江弘发建设实业有限公司登封分公司

分项工程报验申请表

工程名称：裴沟煤矿14井风井井筒装备安装工程
致：河南理工大学建设工程监理所（监理单位）
我单位已完成了裴沟煤矿14井风井井筒装备安装工程工作，现报上该工程报验申请表，请予以审查和验收。
附件：
1、分项工程质量检验评定表 1份

承包单位（章）
项目经理：
日 期： 2007年6月23日
审查意见：

项目经理：
总/专业监理工程师：
日 期：

分项工程质量检验评定表
单位工程名称：裴沟煤矿14井风井井筒装备安装 分项工程名称：梯子间安装
分部工程名称：梯子间安装 分项工程性质：一般
保 证 项 目
项 目
质 量 情 况
1
梯子间的平台板、梯子、隔板安装，必须固定牢靠，符合设计要求。

2
树脂锚固剂的技术性能、型号、规格必须符合设计要求

3
锚杆杆体的材质、规格必须符合设计要求

4
锚杆安装1小时后进行实验，其实验值不得低于50KN

5
固定在井壁上的托架必须紧贴井壁，充填密实

6
托架立面螺孔中心线与设计十字中心线的间距偏差不超过±3mm

允许偏差项目
项 目
允许偏差（mm）
质 量 情 况
1
2
3
4
5
6
7
8
9
10
1
钢梁位置与井筒十字中心线的距离
±3

2
层间距
±10

3
金属钢隔板间隙
≯70

质量保证资料
1
施工图纸及图纸会审记录
有图纸会审记录
2
施工组织设计或施工技术措施
施工组织设计已审批
3
班组施工记录

4
隐蔽工程检查验收记录

保证项目
检查 项，合格 项
基本项目
检查 项，其中优良 项 优良率 ％
允许偏差项目
实测 点，其中合格 点 合格率 ％
质量保证资料
核查均符合要求
评定等级
工程负责人：

技术负责人：
评定等级

建设单位：

工程负责人：
年 月 日
核
定
等
级

监理单位：

专业监理工程师：
年 月 日
2007年6月17日
分项工程质量检验评定表
单位工程名称：风井井筒装备安装 分项工程名称：构件制作与防腐
分部工程名称：梯子间安装 分项工程性质：一般
保 证 项 目
项 目
质 量 情 况
1
钢材的型号、规格和质量，必须符合设计要求

2
构件的防腐蚀，必须符合设计要求

基本项目
项 目
质 量 情 况
1
2
3
4
5
6
7
8
等级

允许偏差项目
项 目
允许偏差（mm）
质 量 情 况
1
2
3
4
5
6
7
8
9
10
1
托架支承面的平面度
1/1000

2
平台的长度和宽度（mm）
±4

3
平台对角线的直线度（mm）
6

4
平台表面的平面度
3/1000

5
梯子长度（mm）
±5

6
梯子宽度（mm）
±3

7
梯子纵向直线度
1/1000

8
梯子踏步间距（mm）
±5

保证资料
1
施工图纸及图纸会审记录
有图纸会审记录
2
施工组织设计
施工组织设计已审批
3
班组施工记录

4
隐蔽工程检查验收记录

检查结果
保证项目
检查 项，合格 项
基本项目
检查 项，其中优良 项 优良率 ％
允许偏差项目
实测 点，其中合格 点 合格率 ％
质量保证资料
核查均符合要求
评定等级
工程负责人：

技术负责人：
评定等级

建设单位：

工程负责人：
年 月 日
核
定
等
级

监理单位：

专业监理工程师：
年 月 日
2007年6月 20日
分项工程质量检验评定表
单位工程名称：风井井筒装备安装 分项工程名称：树脂锚杆、托架安装
分部工程名称：梯子间安装 分项工程性质：一般
保 证 项 目
项 目
质 量 情 况
1
树脂锚固剂的技术性能、型号、规格必须符合设计要求

2
锚杆杆体的材质、规格必须符合设计要求

3
杆体的直线度不得大于2mm

4
锚杆安装1小时后进行实验，其实验值不得低于50KN

5
固定在井壁上的托架必须紧贴井壁，充填密实

基本项目
项 目
质 量 情 况
1
2
3
4
5
6
7
8
等级
1
锚杆螺栓、梯子梁与托架连接螺栓紧固可靠，螺栓露出螺母2~4个螺距。

允许偏差项目
项 目
允许偏差（mm）
质 量 情 况
1
2
3
4
5
6
7
8
9
10
1
锚杆眼孔深度
+10
0

2
锚杆锚固深度（其挡圈应进入井壁）
±5

3
托架支承面的水平度
3/1000

4
同一根梁的两端托架水平支承面应位于同一水平面，其高差
5

5
托架层间距
±7

质量保证资料
1
施工图纸及图纸会审记录
有图纸会审记录
2
施工组织设计或施工技术措施
施工组织设计已审批
3
班组施工记录

4
隐蔽工程检查验收记录

检查结果
保证项目
检查 项，合格 项
基本项目
检查 项，其中优良 项 优良率 ％
允许偏差项目
实测 点，其中合格 点 合格率 ％
质量保证资料
核查均符合要求
评定等级
工程负责人：

技术负责人：
评定等级

建设单位：

工程负责人：
年 月 日
核
定
等
级

监理单位：

专业监理工程师：
年 月 日
2007年6月23日

分部工程质量评定表
单位工程名称：裴沟煤矿14井风井井筒装备安装工程
分部工程名称：梯子间安装 分部工程性质：一般
序号
分项工程名称
等 级
性质
备 注
合格
优良
1
梯子间安装

主要

2
构件制作与防腐

一般

3
树脂锚杆、托架安装

一般

4

5

6

7

8

9

合 计

优良率 %
评定等级
技术负责人：

工程负责人：
核
定
等
级
建设单位：

工程负责人：
核
定
等
级
监理单位：

专业监理工程师：
2007年6月23日
单位工程质量综合评定表
工程名称：裴沟煤矿14井风井井筒安装工程
施工单位：浙江弘发建设实业有限公司登封分公司
开工日期：2007年6月15日 竣工日期：2007年6月25日
项次
项 目
评 定 情 况
1
分部工程质量评定总汇
共 分部
其中优良 分部
优良率 %
2
质量保证资料评定
共核查 项
其中符合要求 项
经鉴定符合要求 项
3
观感质量评定
应得 分
实得 分
得分率 %
4

企业评定等级：

工程负责人：

企业技术负责人：

（公章）
2007年6月25日

建设单位：

（公章）

工程负责人：

年 月 日

监理单位：

（公章）

专业监理工程师：

年 月 日
质量保证资料核查表
单位工程名称：裴沟煤矿14井风井井筒装备安装工程
序 号
名 称
份 数
核 查 情 况
1
单位工程开工报告
√
齐全
2
* 施工图及图纸会审记录

3
* 施工组织设计或施工技术措施
√
齐全
4
* 班组施工记录

5
* 隐蔽工程检查验收记录

6
单位工程质量事故及处理记录

7
设计变更及工程更改记录

8
单位工程竣工报告
√
齐全
9
材料（设备）代用单

10
单位工程竣工图
√
齐全
11
原材料（设备）出厂合格证
√
齐全
12
工程定位测量记录
√
齐全
13
二次灌浆强度试验记录

14
锚固力试验报告
√
齐全
15
焊接焊缝、焊材检查记录

16
制作、防腐蚀、安装原始记录
√
齐全
17
试运转记录

六、树脂锚固力试验报告

工程名称：裴沟煤矿14井风井井筒装备安装工程

施工单位：浙江弘发建设实业有限公司登封分公司

裴沟煤矿14井风井井筒装备安装
树脂锚固力试验报告

在裴沟煤矿14井等部门的积极协调和组织下，通过各方的努力合作，精心施工，裴沟煤矿14井风井井筒设备安装树脂锚杆经过锚固力试验，符合设计要求，经过负载试验，现已顺利投入使用。

1、 树脂锚固剂的技术性能、型号、规格符合设计要求。
2、 锚杆安装锚固力试验，在锚杆安装1h后进行试验，每根锚杆锚固力不低于50kn。
3、 杆体按设计抽查了总数的10%，任选3个杆体做抗拉强度试验，经检验符合设计要求。
4、 固定在井壁上的托架紧贴井壁，充填密实。
5、 杆体的材质、规格符合设计要求。

检验人：
检验日期：2007年6月24日

七、梯子间安装记录

工程名称：裴沟煤矿14井风井井筒装备安装工程
施工单位:浙江弘发建设实业有限公司登封分公司

八、单位工程竣工验收证书

工程名称： 裴沟煤矿14井风井井筒装备安装工程
施工单位：浙江弘发建设实业有限公司登封分公司

九、单位工程竣工图

工程名称： 裴沟煤矿14井风井井筒装备安装工程
施工单位：浙江弘发建设实业有限公司登封分公司

单位工程质量审核申请表
工 程 名 称
裴沟煤矿14井风井井筒装备安装工程
安装工程
工 程 量
118m
工 作 量

工程及结构内容
工程概况：
井深118m，井筒直径Φ2200mm，梯子间层间距4.0m，安装材料采用镀锌网、平台，大梁采用20#槽钢，小梁采用14#槽钢，梯子倾角为79о，托架采用金属钢板焊接组合托架，采用树脂锚固剂固定。
建设单位名称
郑州煤炭工业（集团）裴沟煤矿14井有限公司

监理单位名称
河南理工大学建设工程监理所
施工单位名称
浙江弘发建设实业有限公司登封分公司
开 竣 工 日期
开工2007年6月15日 竣工2007年6月25日
施工单位检查
评 定 意 见
郑州煤炭工业（集团）裴沟煤矿14井有限公司风井井筒装备安装工程，严格按照施工组织设计及《煤矿安装工程质量检验评定标准》MT5010-95进行施工，达到竣工要求。
2007年6月28日
监理单位检查
评 定 意 见

年 月 日
建设单位检查
评 定 意 见

年 月 日
申请单位负责人

填 报 人

工程名称
裴沟煤矿14井风井井筒装备安装工程
建设单位
郑州煤炭工业（集团）裴沟煤矿14井有限公司
施工单位
浙江弘发建设实业有限公司登封分公司
设计单位
徐州淮海工业建筑设计研究院
监理单位
河南理工大学建设工程监理所
开工时间
2007年6月15日
竣工时间
2007年6月25日
工程、结构
主要内容
工程概况：
井深118m，井筒直径Φ2200mm，梯子间层间距4.0m，安装材料采用镀锌网、平台，大梁采用20#槽钢，小梁采用14#槽钢，梯子倾角为79о，托架采用金属钢板焊接组合托架，采用树脂锚固剂固定。
施工单位
自评意见
严格按照施工组织设计及《煤矿安装工程质量检验评定标准》MT5010-95进行施工，达到竣工要求。
施工单位：（章） 负责人：

2007年6月28日
建设、监理单位验收意见
工程实体：

观感：

综合评议：

监理单位：（章） 建设单位：（章）
总监理工程师： 代表：
年 月 日 年 月 日
