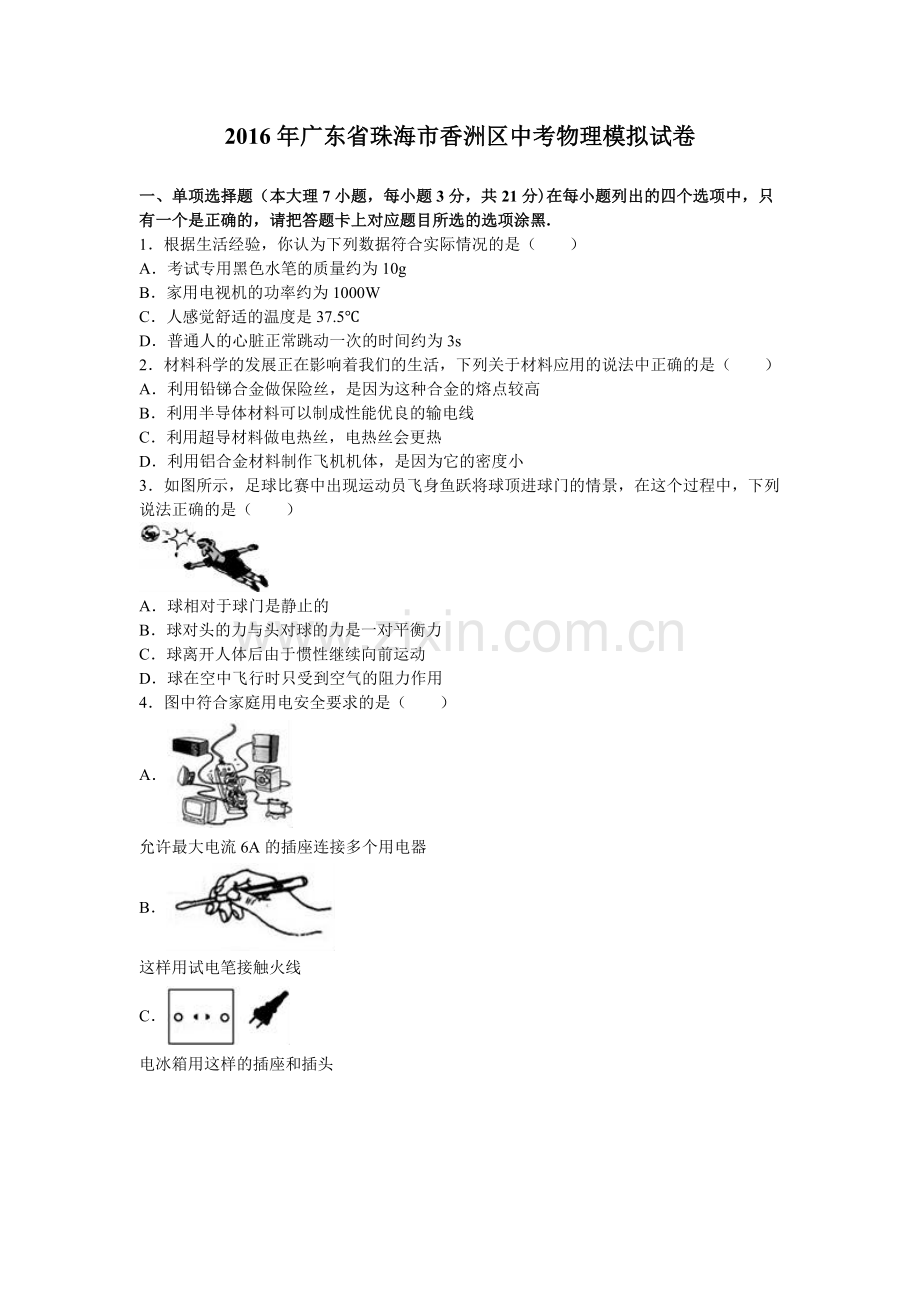

2016年广东省珠海市香洲区中考物理模拟试卷

一、单项选择题（本大理7小题，每小题3分，共21分)在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑.
1．根据生活经验，你认为下列数据符合实际情况的是（　　）
A．考试专用黑色水笔的质量约为10g
B．家用电视机的功率约为1000W
C．人感觉舒适的温度是37.5℃
D．普通人的心脏正常跳动一次的时间约为3s
2．材料科学的发展正在影响着我们的生活，下列关于材料应用的说法中正确的是（　　）
A．利用铅锑合金做保险丝，是因为这种合金的熔点较高
B．利用半导体材料可以制成性能优良的输电线
C．利用超导材料做电热丝，电热丝会更热
D．利用铝合金材料制作飞机机体，是因为它的密度小
3．如图所示，足球比赛中出现运动员飞身鱼跃将球顶进球门的情景，在这个过程中，下列说法正确的是（　　）

A．球相对于球门是静止的
B．球对头的力与头对球的力是一对平衡力
C．球离开人体后由于惯性继续向前运动
D．球在空中飞行时只受到空气的阻力作用
4．图中符合家庭用电安全要求的是（　　）
A．
允许最大电流6A的插座连接多个用电器
B．
这样用试电笔接触火线
C．
电冰箱用这样的插座和插头

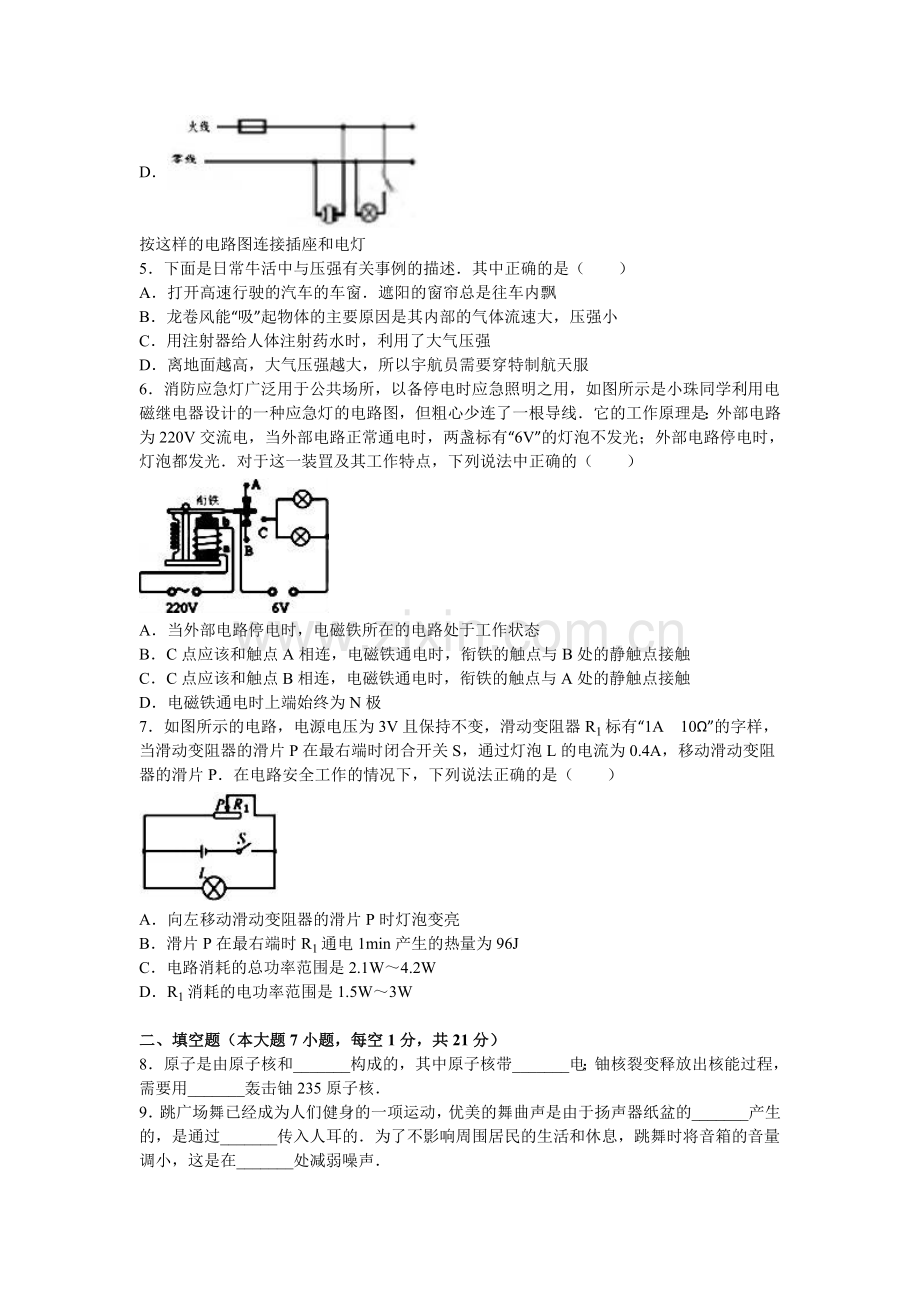

D．
按这样的电路图连接插座和电灯
5．下面是日常牛活中与压强有关事例的描述．其中正确的是（　　）
A．打开高速行驶的汽车的车窗．遮阳的窗帘总是往车内飘
B．龙卷风能“吸”起物体的主要原因是其内部的气体流速大，压强小
C．用注射器给人体注射药水时，利用了大气压强
D．离地面越高，大气压强越大，所以宇航员需要穿特制航天服
6．消防应急灯广泛用于公共场所，以备停电时应急照明之用，如图所示是小珠同学利用电磁继电器设计的一种应急灯的电路图，但粗心少连了一根导线．它的工作原理是：外部电路为220V交流电，当外部电路正常通电时，两盏标有“6V”的灯泡不发光；外部电路停电时，灯泡都发光．对于这一装罝及其工作特点，下列说法中正确的（　　）

A．当外部电路停电时，电磁铁所在的电路处于工作状态
B．C点应该和触点A相连，电磁铁通电时，衔铁的触点与B处的静触点接触
C．C点应该和触点B相连，电磁铁通电时，衔铁的触点与A处的静触点接触
D．电磁铁通电时上端始终为N极
7．如图所示的电路，电源电压为3V且保持不变，滑动变阻器R1标有“1A 10Ω”的字样，当滑动变阻器的滑片P在最右端时闭合开关S，通过灯泡L的电流为0.4A，移动滑动变阻器的滑片P．在电路安全工作的情况下，下列说法正确的是（　　）

A．向左移动滑动变阻器的滑片P时灯泡变亮
B．滑片P在最右端时R1通电1min产生的热量为96J
C．电路消耗的总功率范围是2.1W～4.2W
D．R1消耗的电功率范围是1.5W～3W

二、填空题（本大题7小题，每空1分，共21分）
8．原子是由原子核和_______构成的，其中原子核带_______电；铀核裂变释放出核能过程，需要用_______轰击铀235原子核．
9．跳广场舞已经成为人们健身的一项运动，优美的舞曲声是由于扬声器纸盆的_______产生的，是通过_______传入人耳的．为了不影响周围居民的生活和休息，跳舞时将音箱的音量调小，这是在_______处减弱噪声．
10．今年春节前夕气温骤降，珠海市民惊讶地发现下雨时夹杂着“冰粒”．纷纷拍照、拍视频发到网上．这种“冰粒”称为“霰”，是高空中的水蒸气遇到冷空气_______形成的，下落时来不及_______（均填写物态变化名称），就以霰的形态出现．如果气温_______（选填“较高”或“较低”）．就会以降雨的形式出现．
11．形状相同的物块A、B．重都为20N，会放在水平的地面上．在推力F1作用下．B与A一起匀速前进，如图甲，已知F1=10N．则A物块受到地面的滑动摩擦力为_______N．B物块对A物块的压力为_______N；若将这两个物块平放在地面上，如图乙，在推力F2作用下一起匀速前进，则F1_______F2（选填“＜”或“=”）．

12．近期流行的“自拍神器”给旅行者自拍带来方便．手机的摄像头相当于一个_______透镜（选填“凸”或“凹”），如图所示，与直接拿手机白拍相比，利用白拍杆可以_______物距，从而_______取景范围，取得更好的拍摄效果．（以上两空均选填“填大”或“减小”）

13．如图所示，用150N的拉力通过滑轮组将重200N的物体拉起，绳子A端在5s内下拉了6m，则物体上升的速度为_______m/s，此过程拉力做的功为_______J，该滑轮组的机械效率为_______．

14．家庭电路中都装有电能表．小珠家的电能表如图甲所示．读数为_______kW•h．电冰箱是间断式工作的（工作一段时间停止一段时间．再工作再停止，如此循环），小珠家的电冰箱额定电压为220V．额定电功率为100W．正常工作的P﹣t图象如图乙所示，若关闭其它用电器，让电冰箱正常工作一天，消耗的电能是_______J．电能表的转盘转动_______圈．

三、作图題（共7分）
15．如图所示，一束光从玻璃砖AC面重直射入，并从AB面射出，画出该过程的光路图．

16．在“测量滑动摩擦力”的实验中．小海同学的测量方法是：将弹簧测力计右端固定左端与木块相连．木块放在表面水平的小车上，现拉动小车水平向左运动．稳定时弹费测力计的示数如图所示．试在圆框中画出木块在水平方向所受到的力并标出名称和大小．

17．请根据如图1中的实物图在图2虚线框中画出电路图．

四、实验题（本大题3小题，共20分）
18．如图中体温计的分度值为_______℃，示数为_______℃．

19．如图所示，小海同学利用铅笔和刻度尺来测量一细铜丝的直径．请你帮助小海完成下表的表格．
线圈长度/cm
线圈圈数/圈
铜线的直径/cm

32

20．小珠用天平和溢水杯测量一矿石的密度，用天平测矿石的质量，如图甲所示，矿石的质量为_______g；接着将矿石浸没在盛满水的溢水杯中，用质量为40g的空烧杯收集溢出来的水，并测出烧杯和溢出水的总质量如图乙所示，则矿石的体积为_______cm3．矿石的密度为_______g/cm3．

21．如图所示．小海同学想进行“探究平面镜成像特点”实验：
（1）实验室现有①厚为5mm的镜子②厚为2mm的镜子③厚为5mm的玻璃扳④厚为2mm的玻璃板，在这四种器材中最优的选择是_______（填序号），将所选器材竖直放在水平桌面上．再取两段相同的蜡烛A和B竖直地放于它的前后，点燃前方蜡烛A．移动蜡烛B．直到看上去蜡烛B与蜡烛A的像完全重合．用两段相同的蜡烛是为了比较像与物_______的关系．
（2）小海将光屏放在蜡烛B的位罝上，发现光屏上_______（选填“能“或“”不能”）承接到蜡烛A的像．这是因为_______．
（3）当蜡烛A远离镜面，所成像会_______镜面（选填“远离”或“靠近”），像的大小_______（选填“变大”、“变小”或“不变”）．

22．小珠同学用标有“2.5V”字样的小灯泡做“测量小灯泡的电功率”实验，小灯泡正常发光时的电阻约为10Ω．实验室提供了四节干电池．滑动变阻器标有“30Ω 0.5A”的字样．电压表量程有“0〜3V”、“0〜15V”，电流表量程有“0〜0.6A”、“0〜3A”．

（1）请用笔画线代替导线．将图1中的实物电路连接完整．要求：滑动变阻器的滑片向右移动时．灯的亮度变亮，连线不得交叉．
（2）小珠同学连接好电路，闭合开关后，发现灯不亮，电流表指针有明显偏转，而电压表示数为零．其故障原因可能是_______．排除故障后．小灯泡发光，但如何使小灯泡正常发光呢？你的措施是：_______．
（3）小珠根据实验测得数据描绘出如图2所示的I﹣U图象，若把这样的三只灯泡串联起来，接在4.5V的电源两端，此时每只灯泡的实际功率为_______W．
（4）爱探究的小珠用另一只电流表A2和一个5Ω的定值电阻R．连接了如图3所示的电路，同样测出了小灯泡的额定功率．具体操作是：闭合开关，移动滑动变阻器的滑片．使电流表A2的示数为_______A，小灯泡正常发光．此时电流表A1的示数如图4所示，则小灯泡的额定功率为_______W．

五、计算题（本大题2小题，共13分）
23．半潜船是一种专门从亊运输大型设备如海上钻井平台、大型舰船、潜艇等超大型设施的特种工作船舶．装载货物时可以调整船身压载水量，将船甲板潜入10﹣30m深的水下，只露出船楼建筑．然后将所需载运的物体浮移至半潜船露天甲板上，定位后排放压载水，直至半潜船上浮至预定的水线．中国的“海洋石油278号”是5万吨级半潜船，运载货物时可以像普通船只以排浮载方式如图2，为了运载更重要的货物也可以以浮载方式如图3，其主要参数如下：（海水密度取1×103kg/m3，1节=1.8km/h，g取10N/g）

总长/m
216
船宽/m
43
设计吃水/m
9.68
最大下潜吃水/m
26
最大载货（非浮载）/万吨
2
最大载货（浮载）/万吨
3
发动机功率/kW
1.4×I04
航速/节
14节
（1）该半潜船以最大航速匀速航行时．所受的阻力有多大？
（2）半潜船处在最大下潜状态时，船底面积为10cm2船板所受海水的压力为多少？
（3）半潜船以最大浮载装货时，保持最大非浮载装货时相同的压载水量，则船和货物所排开海水的体积増大多少？
24．小海家购置了一台带防电墙技术的新型电热水器（其铭牌见表）．小海研究发现：
（1）防电墙技术就是在电热水器内部形成永久性电阻，该电热水器经防电墙处理后，使人体承受的电压不高于12V．通过人体的电流小于O．05mA．保证异常漏电情况下，接触热水器的人的安全，热水器在220V的电路中工作，如图所示．求防电墙的电阻R0至少多大？
某型号电热水器
额定电压/V
220
额定电功率/W
2000
容积/dm3
50
商品特征：安全防电墙、防水、防潮
（2）正常工作时，注满水的电热水器连续加热40min，热水器上的温度示数由22℃上升到42℃，己知水的比热容为4.2×103J/kg•℃）．水的密度为1.0×103kg/m3，求此过程中电热水器的热效率．

六、综合能力题（本大题3小题，共18分）
25．如图1所示，左边烧瓶与右边烧杯通过U型导管连通．A、B分别为两支温度计．
（1）烧瓶的水加热至沸腾，继续加热，A温度计的示数_______（选填“变大”或“变小”划“不变”）．
（2）一小段时间后，B温度计的示数_______（选填“变大”、“变小”或“不变”），右边烧杯内水的质量会_______（选填“变大”、“变小”或“不变”）．
（3）将烧瓶的塞子拔出，在烧瓶口上放置一乒乓球，继续加热，发现乒乓球被顶起．这个现象的原理与内燃机的_______冲程相同．
（4）沸腾一段时间后，撤去酒精灯，发现水停止沸腾，用橡皮塞塞住烧瓶口并将其倒置，向烧瓶底部浇冷水，如图2所示，结果发现水又重新沸腾了，这是因为瓶内气压降低，水的沸点_______（选填“升高”或“降低”）．

26．“蹦极”是年轻人喜爱的一项游玩项目，小海同学做了一个模拟“蹦极”的探究实验．他将橡皮筋一端固定在铁架台上，自然下垂如图甲．
（1）小海在橡皮筋另一端挂一只钩码，将钩码提高后自由释放．到达最低点如低点如图乙，此过程中橡皮筋长度增加，说明力可以_______，橡皮筋的_______能增加：钩码的下落速度变化是_______（选填“增大”、“减小”、“先增大后减小”或“先减小后增大”），它的重力势能_______（选填“增大”、“减小”或“不变”）．
（2）实验过程中，细心的小海同学发现钩码从最低处向上弹起时．弹起的高度每次都会减小．则弹起过程中机械能_______（选填“增大”、“减小”或“不变”），能量是否守恒？_______（选填“是”或“否”）．

27．阅读短文，回答下列问题：纯电动公交车

在珠海市区行驶的纯电动公交车，噪音小，行驶稳定性高，并且实现零排放．它采用的电池是目前国内外最先进的钛酸锂电池．具有高安全性、长寿命和快速充电等优点．电池组标明电压556V，容量为140A•h，快速充满电时大约需要8至10分钟，续行里程约在五、六十公里．
纯电动公文车采用额定功率为90KW的交流异步电动机驱动，电动机的两个基本组成部分为定子（固定部分）和转子（旋转部分），定子和转子都有多组由漆包线绕制的线圈组成，如图1和图2所示．该电动机利用了一种电磁驱动原理，原理示意图如图3所示．蹄形轻磁铁和闭合矩形导体线框abcd均可绕竖直轴转动，当磁铁持续朝同一方向旋转时，磁铁周围的磁场也随之旋转，磁场与闭合的线框发生相对运动，使得线框在其内部产生电流，电流又使线框受到力的作用，于是线框就沿磁铁的旋转方向持续转动起来，这就是异步电动机的基本原理，实际工作过程中．公交车先把电池的直流电通过变頻器变成交流电．周期性变化的电流通过电动机定子的线圈，就会产生周期性变化的旋转的磁场．然后驱动电动机的转子沿磁场旋转方向持续转动，并通过传动装罝带动车轮转起来，改变定子中交流电的频率，可以改变转子旋转的快馒，从而达到变速的目的．
（1）定子的绕组由多匝线圈组成，目的是_______；定子应用的原理与下列装置中_______图涉及的原理相同．

（2）若增大通过定子线圈中交流电的频率，公交车行驶的速度将_______（选填“增大”、“不变”或“减小”）．
（3）公交车上安装“非接触式”IC卡读写器．可以读取公交IC卡中的信息．IC卡内置有铜线圈、芯片、天线，当卡靠近读写器时．读写器产生的磁场会使卡内产生瞬时电流，IC卡再将信息通过内置天线发送给读写器，刷卡过程是通过_______传递信息的．刷卡过程中_______能转化为_______能．
（4）钛酸锂电池充满电时可以储存的电能为_______kW•h．

2016年广东省珠海市香洲区中考物理模拟试卷
参考答案与试题解析

一、单项选择题（本大理7小题，每小题3分，共21分)在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑.
1．根据生活经验，你认为下列数据符合实际情况的是（　　）
A．考试专用黑色水笔的质量约为10g
B．家用电视机的功率约为1000W
C．人感觉舒适的温度是37.5℃
D．普通人的心脏正常跳动一次的时间约为3s
【考点】电功率；温度；质量的估测；时间的估测．
【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．
【解答】解：
A、考试专用黑色水笔的质量，稍大于一支粉笔的质量，约为10g，故A符合实际；
B、家用电视机的功率约为100W，故B不符合实际；
C、人感觉舒适的温度在25℃左右，37.5℃的气温太热了，故C不符合实际；
D、普通人的心脏正常跳动一次的时间约为1s，故D不符合实际．
故选A．

2．材料科学的发展正在影响着我们的生活，下列关于材料应用的说法中正确的是（　　）
A．利用铅锑合金做保险丝，是因为这种合金的熔点较高
B．利用半导体材料可以制成性能优良的输电线
C．利用超导材料做电热丝，电热丝会更热
D．利用铝合金材料制作飞机机体，是因为它的密度小
【考点】熔断器的作用及保险丝的选择方法；密度的应用与物质鉴别；超导体的特点．
【分析】（1）保险丝的材料：电阻率大，熔点低的铅锑合金；
（2）输电线要求有良好的导电性；
（3）电热丝是利用电流的热效应工作的；
（4）高速列车车体是用铝合金材料制成的，利用了这种材料密度较小的优点；
【解答】解：A、保险丝选择熔点较低的铅锑合金丝，在电流过大时，保险丝的温度升高，达到保险丝的熔点，保险丝熔断，切断电源，起到保护电路的作用；故错误；
B、输电线要求有良好的导电性，半导体导电性介于导体和绝缘体之间，不适合做输电线．故B错误；
C、电热丝是利用电流的热效应工作的，超导材料因为没有电阻，所以不会发热，不能做电热丝，故C错误；
D、高速列车车体是用铝合金材料制成的，利用了这种材料密度较小的优点，可以减轻车重，故D正确；
故选D．

3．如图所示，足球比赛中出现运动员飞身鱼跃将球顶进球门的情景，在这个过程中，下列说法正确的是（　　）

A．球相对于球门是静止的
B．球对头的力与头对球的力是一对平衡力
C．球离开人体后由于惯性继续向前运动
D．球在空中飞行时只受到空气的阻力作用
【考点】平衡力的辨别；运动和静止的相对性；惯性．
【分析】（1）判断运动与静止时，要看所研究的对象相对于参照物的位置是否改变；
（2）一对平衡力必须同时符合四个条件：大小相等、方向相反、作用在同一物体上、作用在一条直线上；
（3）一切物体都有保持原来运动状态不变的性质，叫惯性，惯性是物体的一种属性；
（4）地球附件的一切物体都受重力作用．
【解答】解：A、运动员将球顶进球门的过程中，球相对于球门的位置发生了改变，所以球是运动的，故A错误；
B、头对球的力与球对头的力作用在两个不同的物体上，是一对相互作用力，不是一对平衡力，故B错误；
C、球离开人体后继续向前运动是由于球具有惯性，仍保持原来的运动状态，故C正确；
D、球在空中飞行时受空气阻力和重力的作用，故D错误．
故选C．

4．图中符合家庭用电安全要求的是（　　）
A．
允许最大电流6A的插座连接多个用电器
B．
这样用试电笔接触火线
C．
电冰箱用这样的插座和插头
D．
按这样的电路图连接插座和电灯
【考点】安全用电原则．
【分析】使用测电笔时，手一定要接触笔尾的金属体．
对于金属外壳的家用电器，金属外壳一定接地，使用三孔插座，发生触电事故．
灯泡的接法：火线首先进开关，再入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．
电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大．
【解答】解：A、电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大．故大功率用电器同时使用时，将会使电路中的电流过大，引起火灾．故A错误；
B、使用测电笔时，一定要接触笔尾的金属体，这样才能构成闭合回路，达到辨别火线和零线的目的；故B错误；
C、电冰箱一定要使用三孔插座，且金属外壳要接地．因为当用电器的外壳和火线间的绝缘破损，使外壳带电，电流就会流入大地，不会对人体造成伤害．故C选项不符合题意．
D、火线首先进开关，再入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．故D正确；
故选D．

5．下面是日常牛活中与压强有关事例的描述．其中正确的是（　　）
A．打开高速行驶的汽车的车窗．遮阳的窗帘总是往车内飘
B．龙卷风能“吸”起物体的主要原因是其内部的气体流速大，压强小
C．用注射器给人体注射药水时，利用了大气压强
D．离地面越高，大气压强越大，所以宇航员需要穿特制航天服
【考点】流体压强与流速的关系；大气压强与高度的关系．
【分析】（1）流体压强与流速的关系：流速越大的地方压强越小，流速越小的地方的压强越大；
（2）大气压强随高度的增加而减小；
【解答】解：A、快速行驶的汽车，车窗打开时，遮阳的窗帘总是往外飘，是因为窗外空气流速大，压强小，故A错误．
B、龙卷风的实质是高带旋转的气流，当刮起龙卷风时，龙卷风内部的空气流动速度增大，压强减小；龙卷风外侧的压强不变，物体或人畜在压力差的作用下被“吸”起卷入空中，故B正确；
C、注射器注射药液是在外界压力的作用下完成的，故C错误；
D、由于离地面越高，空气越稀薄，大气压就越小，即大气压随高度的增加而减小，故D错误；
故选B．

6．消防应急灯广泛用于公共场所，以备停电时应急照明之用，如图所示是小珠同学利用电磁继电器设计的一种应急灯的电路图，但粗心少连了一根导线．它的工作原理是：外部电路为220V交流电，当外部电路正常通电时，两盏标有“6V”的灯泡不发光；外部电路停电时，灯泡都发光．对于这一装罝及其工作特点，下列说法中正确的（　　）

A．当外部电路停电时，电磁铁所在的电路处于工作状态
B．C点应该和触点A相连，电磁铁通电时，衔铁的触点与B处的静触点接触
C．C点应该和触点B相连，电磁铁通电时，衔铁的触点与A处的静触点接触
D．电磁铁通电时上端始终为N极
【考点】电磁继电器的组成、原理和特点．
【分析】根据题意，两盏标有“6V”的灯泡是连在6V的电源上的，因此，为了保证其正常工作，应将两灯泡并联．又因为平时应急灯应该是熄灭的，所以接在220V电压下的电磁铁应具有磁性，平时吸引衔铁，使灯泡的电路断开，当停电时，电磁铁失去磁性，衔铁弹回，两灯泡所在的电路才会接通．
【解答】解：（1）当外部电路停电时，电磁铁所在电路停止工作，故A错误；
（2）电磁继电器的作用相当于一个开关，用来控制应急灯的通断；因为当外部电路停电时，电磁铁失去磁性，衔铁在弹簧的拉力作用下回到上面的位置，与触点A接触，此时，应急灯所在电路应该接通，因此，C点应该与触点A连接；如下图：故B正确，C错误；

（2）因没有注明左边电源的正负极，因此不能确定电磁铁通电时上端的极性，故D错误．
故选：B．

7．如图所示的电路，电源电压为3V且保持不变，滑动变阻器R1标有“1A 10Ω”的字样，当滑动变阻器的滑片P在最右端时闭合开关S，通过灯泡L的电流为0.4A，移动滑动变阻器的滑片P．在电路安全工作的情况下，下列说法正确的是（　　）

A．向左移动滑动变阻器的滑片P时灯泡变亮
B．滑片P在最右端时R1通电1min产生的热量为96J
C．电路消耗的总功率范围是2.1W～4.2W
D．R1消耗的电功率范围是1.5W～3W
【考点】电路的动态分析．
【分析】（1）由电路图可知，滑动变阻器与灯泡并联，根据并联电路独立工作、互不影响可知滑片的移动灯泡亮暗的变化情况；
（2）当滑片位于右端时，滑动变阻器接入电路中的电阻最大，由Q=t计算R1通电1min产生的热量；
此时干路电流最小，根据欧姆定律求出通过的电流，利用并联电路的电流特点求出干路电流，根据P=UI求出R1和电路消耗的最小功率；
（3）根据滑动变阻器的铭牌可知允许通过的最大电流，根据并联电路的电流特点求出干路的最大电流，根据P=UI求出R1和电路消耗的最大功率．
【解答】解：
（1）由电路图可知，滑动变阻器与灯泡并联，
并联电路独立工作、互不影响，所以滑片的移动灯泡的亮暗不变，故A不正确；
（2）当滑片位于右端时，滑动变阻器接入电路中的电阻最大，此时通过滑动变阻器的电流和干路电流最小，
由并联电路电压特点和Q=t可得，R1通电1min产生的热量：
Q=t=×60s=54J，故B错误；
根据欧姆定律可得，通过滑动变阻器的最小电流：
I1min===0.3A，
由并联电路中电流特点可得，通过干路的电流：
Imin=IL+R1min=0.4A+0.3A=0.7A，
所以R1消耗的最小电功率：
P1min=UI1min=3V×0.3A=0.9W，
电路消耗的最小总功率：
Pmin=UImin=3V×0.7A=2.1W；
（3）由滑动变阻器的铭牌可知，允许通过的最大电流为1A，
R1消耗的最大电功率：
P1max=UI1max=3V×1A=3W，
所以R1消耗的电功率范围是0.9W～3W，故D不正确；
通过干路的最大电流：
Imax=IL+R1max=0.4A+1A=1.4A，
电路消耗的最大总功率：
Pmax=UImax=3V×1.4A=4.2W；
电路消耗的总功率范围是2.1W～4.2W，故C正确．
故选C．

二、填空题（本大题7小题，每空1分，共21分）
8．原子是由原子核和　电子　构成的，其中原子核带　正　电；铀核裂变释放出核能过程，需要用　中子　轰击铀235原子核．
【考点】原子的核式模型；核裂变．
【分析】原子是由居于原子中心的带正电的原子核和核外带负电的电子构成的．
在一定条件下，某些物质的原子核能够发生核裂变或核聚变，都可以释放出大量的能量．
【解答】解：
原子是由位于中心的原子核和核外电子组成的，原子核包括质子和中子两部分，其中质子带正电，中子不带电，核外电子带负电；
人类利用核能的方式有两种，一种为核裂变，是用中子轰击较大的原子核生成两个中等大小的原子核，从而释放出能量．
故答案为：电子；正；中子．

9．跳广场舞已经成为人们健身的一项运动，优美的舞曲声是由于扬声器纸盆的　振动　产生的，是通过　空气　传入人耳的．为了不影响周围居民的生活和休息，跳舞时将音箱的音量调小，这是在　声源　处减弱噪声．
【考点】防治噪声的途径；声音的产生；声音的传播条件．
【分析】声音是由物体振动产生的，声音的传播需要介质，空气、液体、固体都可以传声；防治噪声的途径有：在声源处、在传播中、在人耳处．
【解答】解：优美的舞曲声是由于扬声器纸盆的振动产生的，是通过空气传入人耳的．
为了不影响周围居民的生活和休息，跳舞时将音箱的音量调小，这是在声源处减弱噪声．
故答案为：振动；空气；声源．

10．今年春节前夕气温骤降，珠海市民惊讶地发现下雨时夹杂着“冰粒”．纷纷拍照、拍视频发到网上．这种“冰粒”称为“霰”，是高空中的水蒸气遇到冷空气　凝华　形成的，下落时来不及　熔化　（均填写物态变化名称），就以霰的形态出现．如果气温　较高　（选填“较高”或“较低”）．就会以降雨的形式出现．
【考点】生活中的凝华现象；熔化与熔化吸热特点．
【分析】六种物态变化：物质从固态变为液态叫熔化，从液态变为气态叫汽化，从固态直接变为气态叫升华，物质从液态变为固态叫凝固，从液态变为气态叫液化，从固态直接变为气态叫凝华．
【解答】解：下雨时夹杂着“冰粒”，是高空中的水蒸气遇到冷空气凝结成的小冰晶，属于凝华现象；下落过程中来不及熔化，形成“霰”，如果气温较高，就会以降雨的形式出现．
故答案为：凝华；熔化；较高．

11．形状相同的物块A、B．重都为20N，会放在水平的地面上．在推力F1作用下．B与A一起匀速前进，如图甲，已知F1=10N．则A物块受到地面的滑动摩擦力为　10　N．B物块对A物块的压力为　20　N；若将这两个物块平放在地面上，如图乙，在推力F2作用下一起匀速前进，则F1　=　F2（选填“＜”或“=”）．

【考点】摩擦力的大小；二力平衡条件的应用．
【分析】（1）平衡状态指静止状态和匀速直线运动状态．处于平衡状态的物体时，受平衡力作用．二力平衡的条件：大小相等、方向相反、作用在同一条直线上、作用在同一个物体上；
（2）B对物体A的压力等于物体B的重力；
（3）影响摩擦力大小的因素是：压力的大小和接触面的粗糙程度．AB叠放在一起和AB并列放在一起，AB看做是一个整体，这个整体的摩擦力是不变的．两次都是做匀速直线运动，故两次推力是相等的．
【解答】解：以AB组成的整体为研究对象，AB一起做匀速直线运动，在水平方向，推力与摩擦力平衡，摩擦力等于推力等于10N；
物体B对A物体的压力等于物体B的重力，即F=GB=20N；
不论是叠放还是平放，我们都把它们看做一个整体，叠放和平放时对水平面的压力是相等的，与地面的接触面的粗糙程度一是一定的，所以摩擦力相等，而这两次物体都是做匀速直线运动，这说明两种情况下的推力都等于摩擦力，摩擦力相等，所以推力也是相等的．
故答案为：10；20；=．

12．近期流行的“自拍神器”给旅行者自拍带来方便．手机的摄像头相当于一个　凸　透镜（选填“凸”或“凹”），如图所示，与直接拿手机白拍相比，利用白拍杆可以　增大　物距，从而　增大　取景范围，取得更好的拍摄效果．（以上两空均选填“填大”或“减小”）

【考点】凸透镜成像的应用．
【分析】“自拍神器”是利用凸透镜成倒立、缩小的实像工作的，凸透镜成实像时，物距越大，像距越小，像越小．
【解答】解：手机的摄像头相当于一个凸透镜．根据凸透镜成实像时，物距越大，像距越小，像越小，可知“自拍神器”与直接拿手机自拍相比，利用自拍杆可以增大物距，减小人像的大小，从而增大取景范围，取得更好的拍摄效果．
故答案为：凸；增大；增大．

13．如图所示，用150N的拉力通过滑轮组将重200N的物体拉起，绳子A端在5s内下拉了6m，则物体上升的速度为　0.6　m/s，此过程拉力做的功为　900　J，该滑轮组的机械效率为　66.7%　．

【考点】速度的计算；功的计算；滑轮（组）的机械效率．
【分析】根据s=2h求出物体上升的高度，再根据v=求出物体上升的速度；
根据W=Fs求出拉力做的功；
根据W=Gh求出克服重力做的有用功，再根据η=求出机械效率．
【解答】解：物体上升的高度h=s=×6m=3m，
物体上升的速度v===0.6m/s；
拉力做的功W总=Fs=150N×6m=900J；
克服重力做的有用功W有用=Gh=200N×3m=600J，
滑轮组的机械效率η=×100%=×100%≈66.7%．
故答案为：0.6；900；66.7%．

14．家庭电路中都装有电能表．小珠家的电能表如图甲所示．读数为　2508.6　kW•h．电冰箱是间断式工作的（工作一段时间停止一段时间．再工作再停止，如此循环），小珠家的电冰箱额定电压为220V．额定电功率为100W．正常工作的P﹣t图象如图乙所示，若关闭其它用电器，让电冰箱正常工作一天，消耗的电能是　2.88×106　J．电能表的转盘转动　2000　圈．

【考点】电能表参数的理解与电能的求法．
【分析】（1）电能表最后一位是小数位，由图示电能表可以读出电能表示数．
（2）先根据图乙得出电冰箱工作一个循环所用的时间和工作时间，然后根据W=Pt求出电冰箱工作一天消耗的电能；然后依据电能表的转动参数可求出电能表每工作一次转盘转过的圈数．
【解答】解：由图示电能表可知，其示数为2508.6 kW•h．
根据图乙可知，电能表每30min工作10min，因此电冰箱正常工作一天，消耗的电能：W=Pt=0.1kW××=0.8kW•h=2.88×106J；
电能表转盘转的圈数为：n=0.8kW•h×2500r/kW•h=2000转．
故答案为：2508.6；2.88×106；2000．

三、作图題（共7分）
15．如图所示，一束光从玻璃砖AC面重直射入，并从AB面射出，画出该过程的光路图．

【考点】作光的折射光路图．
【分析】当光线从空气中先折射入玻璃中时，折射光线将向靠近法线的方向偏折，即折射角小于入射角．折射光线在玻璃中沿直线传播，入射到玻璃与空气的界面时，又将发生折射而进入空气中，此时的折射角大于入射角．
【解答】解：首先画出法线，当光线从空气中先折射入玻璃中时，折射角小于入射角．当折射光线入射到玻璃与空气的界面时，又将发生折射而进入空气中，此时的折射角大于入射角，如下图所示：
故答案为：．

16．在“测量滑动摩擦力”的实验中．小海同学的测量方法是：将弹簧测力计右端固定左端与木块相连．木块放在表面水平的小车上，现拉动小车水平向左运动．稳定时弹费测力计的示数如图所示．试在圆框中画出木块在水平方向所受到的力并标出名称和大小．

【考点】力的示意图．
【分析】（1）确定弹簧测力计的最小分度值，由图示弹簧测力计读出测力计的示数，并确定拉力的方向；
（2）滑动摩擦力的方向与物体的相对运动方向相反，据此判断摩擦力方向，对木块受力分析，由平衡条件求出滑动摩擦力的大小；
（3）在受力物体上沿力的方向画一条线段，在线段的末端画一个箭头表示力的方向，线段的起点或终点表示力的作用点．
【解答】解：由图知，弹簧测力计的最小分度值是0.2N，弹簧测力计的示数是2.6N，即弹簧测力计对木块的拉力F=2.6N，方向水平向右；
木块相对于小车向右运动，则木块受的滑动摩擦力方向与木块的相对运动方向相反，水平向左，但相对于地面木块静止，因此木块处于平衡状态，由平衡条件可得，摩擦力的大小为：f=F=2.6N．
从物体的重心分别沿水平向左和水平向右的方向画一条带箭头的线段，水平向右的代表拉力，符号为F，大小为2.6N；水平向左的代表摩擦力，符号为f，大小为2.6N；拉力和摩擦力的大小相等．如下图所示：

17．请根据如图1中的实物图在图2虚线框中画出电路图．

【考点】根据实物图画电路图．
【分析】先分析电路的连接方式，然后根据实物图利用电流法画出对应的电路图．
【解答】解：两灯泡并联，开关控制整个电路，电流表A测量L1的电流，如图所示：

四、实验题（本大题3小题，共20分）
18．如图中体温计的分度值为　0.1　℃，示数为　37.1　℃．

【考点】体温计的使用及其读数．
【分析】要弄清楚体温计的量程和分度值再去读数，知道其一个大格和一个小格分别表示多少，再根据液柱的位置去读数．
【解答】解：图中所示的是体温计，测量范围是35～42℃，分度值是0.1℃，根据液柱的位置，温度计的示数是37.1℃．
故答案为：0.1；37.1．

19．如图所示，小海同学利用铅笔和刻度尺来测量一细铜丝的直径．请你帮助小海完成下表的表格．
线圈长度/cm
线圈圈数/圈
铜线的直径/cm

32

【考点】长度的测量．
【分析】细铜丝的直径很小，如果用刻度尺直接测量，或者测不出或者误差太大，如图所示，把细铜丝在铅笔上紧密排绕n圈，测出线圈长度 L，则细铜丝直径 d=．
【解答】解：由图知：刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；线圈左端与6.00cm对齐，右端与9.90cm对齐，所以线圈的长度为L=9.90cm﹣6.00cm=3.90cm；线圈一共32圈，n=32，故铜线的直径d=≈0.12cm．
故答案为：
线圈长度/cm
线圈圈数/圈
铜线的直径/cm
3.90
32
0.12

20．小珠用天平和溢水杯测量一矿石的密度，用天平测矿石的质量，如图甲所示，矿石的质量为　32.2　g；接着将矿石浸没在盛满水的溢水杯中，用质量为40g的空烧杯收集溢出来的水，并测出烧杯和溢出水的总质量如图乙所示，则矿石的体积为　12.8　cm3．矿石的密度为　2.52　g/cm3．

【考点】固体的密度测量实验．
【分析】用天平测矿石的质量，其质量等于砝码加游码所对的刻度；
先计算溢出水的质量，再计算溢出水的体积，即得到矿石的体积，再根据ρ=计算矿石的密度．
【解答】解：（1）如图甲矿石的质量m=20g+10g+2.2g=32.2g；
（2）如图乙烧杯和溢出水的总质量是20g+20g+10g+2.8g=52.8g，溢出水的质量m溢=52.8g﹣40g=12.8g，
矿石的体积V=V溢出===12.8cm3
（3）矿石的密度ρ==≈2.52g/cm3．
故答案为；32.2；12.8；2.52．

21．如图所示．小海同学想进行“探究平面镜成像特点”实验：
（1）实验室现有①厚为5mm的镜子②厚为2mm的镜子③厚为5mm的玻璃扳④厚为2mm的玻璃板，在这四种器材中最优的选择是　④　（填序号），将所选器材竖直放在水平桌面上．再取两段相同的蜡烛A和B竖直地放于它的前后，点燃前方蜡烛A．移动蜡烛B．直到看上去蜡烛B与蜡烛A的像完全重合．用两段相同的蜡烛是为了比较像与物　大小　的关系．
（2）小海将光屏放在蜡烛B的位罝上，发现光屏上　不能　（选填“能“或“”不能”）
