生物接触氧化池省公共课一等奖全国赛课获奖课件.pptx

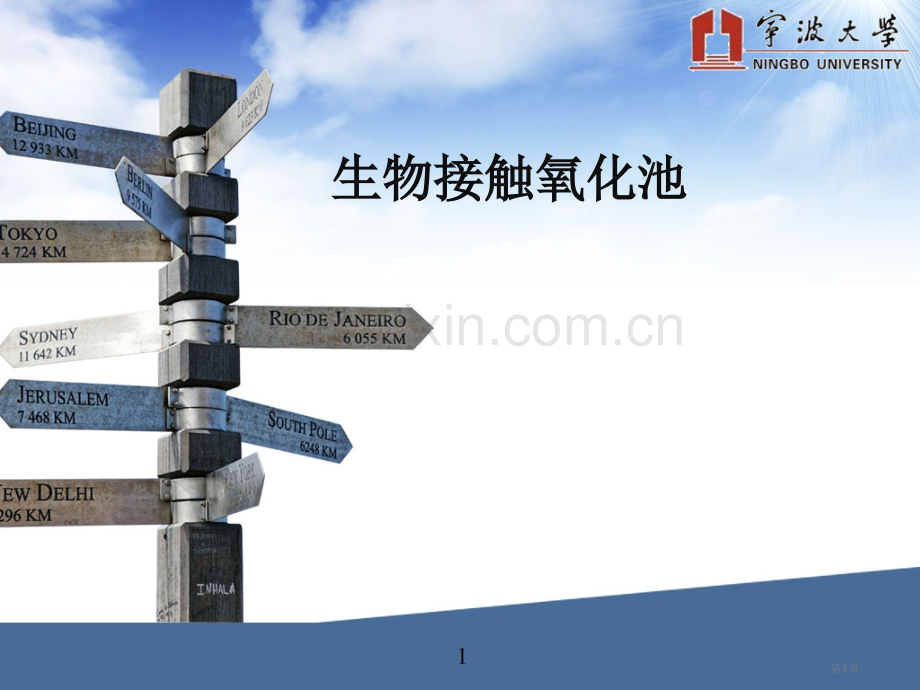

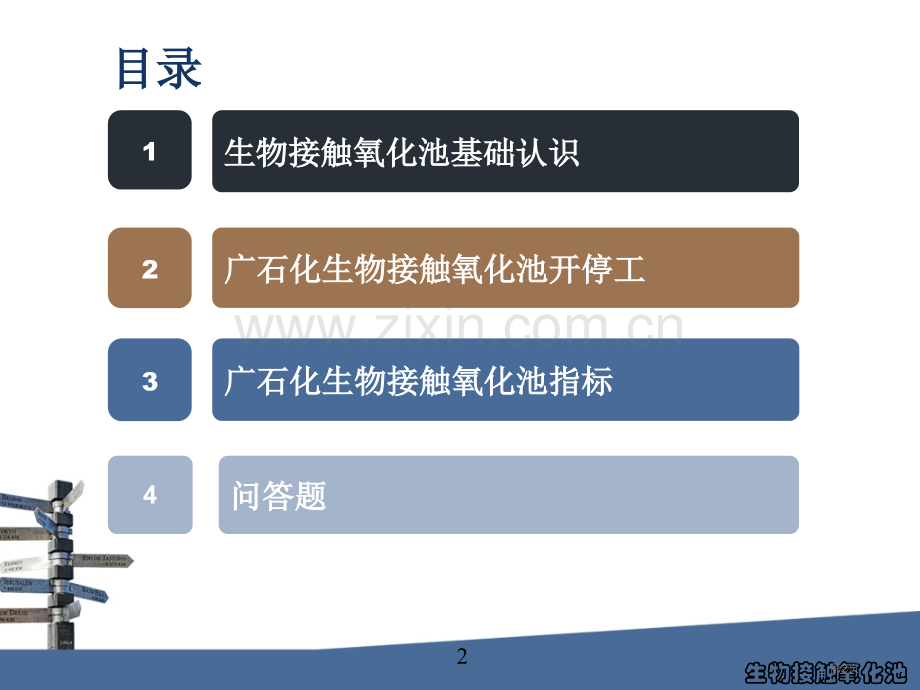

生物接触氧化池生物接触氧化池1第1页生物接触氧化池基础认识生物接触氧化池基础认识广石化生物接触氧化池开停工广石化生物接触氧化池开停工广石化生物接触氧化池指标广石化生物接触氧化池指标目录目录1234问答题问答题生物接触氧化池生物接触氧化池2第2页一、生物接触氧化池基本认识一、生物接触氧化池基本认识生物接触氧化池生物接触氧化池3u概念概念生物接触氧化技术实质之一是在池内充满填料，充氧污水浸没填料，并以一定流速经过填料，在填料上充满生物膜，污水与生物膜广泛接触，经过生物膜上微生物新陈代谢，使得污水中有机物去除，污水得到净化。另一项技术实质是采取与曝气池相同曝气方法，向微生物提供其所需要氧，并起到搅拌和混合作用，一样污水与生物膜广泛接触，经过生物膜上微生物新陈代谢，使得污水中有机物去除，污水得到净化。第3页生物接触氧化池生物接触氧化池4u生物接触氧化池功效方面特征生物接触氧化池功效方面特征生物接触氧化处理技术含有各种净化功效，除有效地去除有机物外，假如运行得当还能够用来脱氮，所以，能够作为三级处理技术。生物接触氧化处理技术主要缺点：如设计时运行不妥，填料可能堵塞，另外布水曝气不易均匀，可能局部有死角。第4页生物接触氧化池生物接触氧化池5u生物接触氧化处理工艺流程生物接触氧化处理工艺流程工艺流程一段处理流程二段处理流程多段处理流程第5页生物接触氧化池生物接触氧化池6u一段处理流程一段处理流程原污水经首次沉淀池处理后进入接触氧化池，经过接触氧化池处理后进入二次沉淀池，在二次沉淀池进行泥水分离，从填料脱落生物膜，在这里形成污泥排除系统。原污水初沉池接触氧化池二沉池处理水污泥第6页生物接触氧化池生物接触氧化池7u二段处理流程二段处理流程每一台接触氧化池流态都属于完全混合型，结合在一起考虑又属于推流式。原污水初沉池中间沉淀池处理水污泥二段接触氧化二沉池一段接触氧化第7页生物接触氧化池生物接触氧化池8u多段处理流程多段处理流程多段生物接触氧化处理流程由连续串联了3座或以上接触氧化池组成系统。原污水初沉池二段接触氧化处理水污泥n段接触氧化最终沉池一段接触氧化第8页生物接触氧化池生物接触氧化池9u生物接触氧化池结构生物接触氧化池结构生物接触氧化池结构：池体、填料、支架、曝气装置、进出水装置及排泥管道。第9页生物接触氧化池生物接触氧化池10池体：接触氧化池池体在平面上多呈圆形和矩形或方块形，用钢板焊接制成或用钢筋混凝土浇灌砌成。各部位尺寸为：池内填料高度为3.0-3.5m；底部布气层高位0.6-0.7m；顶部稳定水层位0.5-0.6m，总高度约4.5-5.0m第10页生物接触氧化池生物接触氧化池11填料：填料是生物膜载体，所以也称之为载体。填料是接触氧化处理工艺关键部位，它直接影响处理效果，同时，它费用在接触氧化系统建设费用中占比重较大，所以选定适宜填料是含有经济和技术意义。第11页生物接触氧化池生物接触氧化池12填料一些种类包含：A、蜂窝状填料 B、波纹状填料 C、软性材料 D、盾形填料等第12页生物接触氧化池生物接触氧化池13蜂窝状填料：第13页生物接触氧化池生物接触氧化池14波纹板状填料：第14页生物接触氧化池生物接触氧化池15软性填料：第15页生物接触氧化池生物接触氧化池16盾形填料：第16页生物接触氧化池生物接触氧化池17u生物接触氧化池开停工操作生物接触氧化池开停工操作接触氧化池开启前准备：a、消除接触氧化池构筑物内杂物，物料进出流程通畅无阻；b、检验各进出口阀门是否严密；c、风机试运完成，处于备用状态。接触氧化池开启操作：a、打开各曝气池进气阀；b、打开各曝气池进水阀；c、检验曝气情况是否均匀。接触氧化池正常运行操作：a、注意曝气改变情况，观察是否有曝气堵塞现象；b、每小时检验接触氧化池运行状态，并做好对应统计工作。接触氧化池停运操作：a、关闭泵G7207B、G7207C、G7207C停进水；b、关闭风机。第17页生物接触氧化池生物接触氧化池18u生物接触氧化沉淀池开停工操作生物接触氧化沉淀池开停工操作接触氧化沉淀池开启前准备：a、消除沉淀池构筑物内杂物，物料进出流程通畅无阻；b、检验各进出口阀门是否严密；c、吸泥机处于备用状态。接触氧化沉淀池开启操作：接触氧化池出水直流至沉淀池。接触氧化沉淀池正常运行操作：a、沉淀池出水至清水池，部分水自流至旧场5号井，开启泵进行外排，部分水经过泵向下游送水；b、注意沉淀池运行，及时排泥。接触氧化池停运操作：关闭XN7101A、XN7101B，停进出水。第18页生物接触氧化池生物接触氧化池19u广石化生物接触氧化池厂标广石化生物接触氧化池厂标接触氧化进水COD150mg/l油8mg/l氨氮50mg/lpH 6-9SS100g/l水量800m3/h第19页生物接触氧化池生物接触氧化池20u广石化生物接触氧化池厂标广石化生物接触氧化池厂标接触氧化出水COD70mg/l油4mg/l氨氮5mg/lpH 6-9SS40g/l水量800m3/h第20页生物接触氧化池生物接触氧化池21u问答题问答题问：进入曝气池水量要求是多少？不然会产生什么影响？答：水量太少，曝气池污泥所需要营养有机质少，池内会出现过氧死亡，水量太大，水会从回流缝穿出，使污泥上翻流失影响水质，所以曝气池进水要求60-150m3/l第21页生物接触氧化池生物接触氧化池22问：曝气池工作原理？答：经过除油后污水从曝气池底部进入，因为泵型叶轮旋转时产生离心力，将污水提升搅拌，同时吸入空气，使得污水和污泥与空气中氧混合，并以回流窗流出，混合液到沉淀后进行泥水分离，经处理后污水从池周围和溢流堰流出，而沉下来污泥则顺着回流缝重新回到曝气区与污水混合到达下段循环处理污水。第22页
