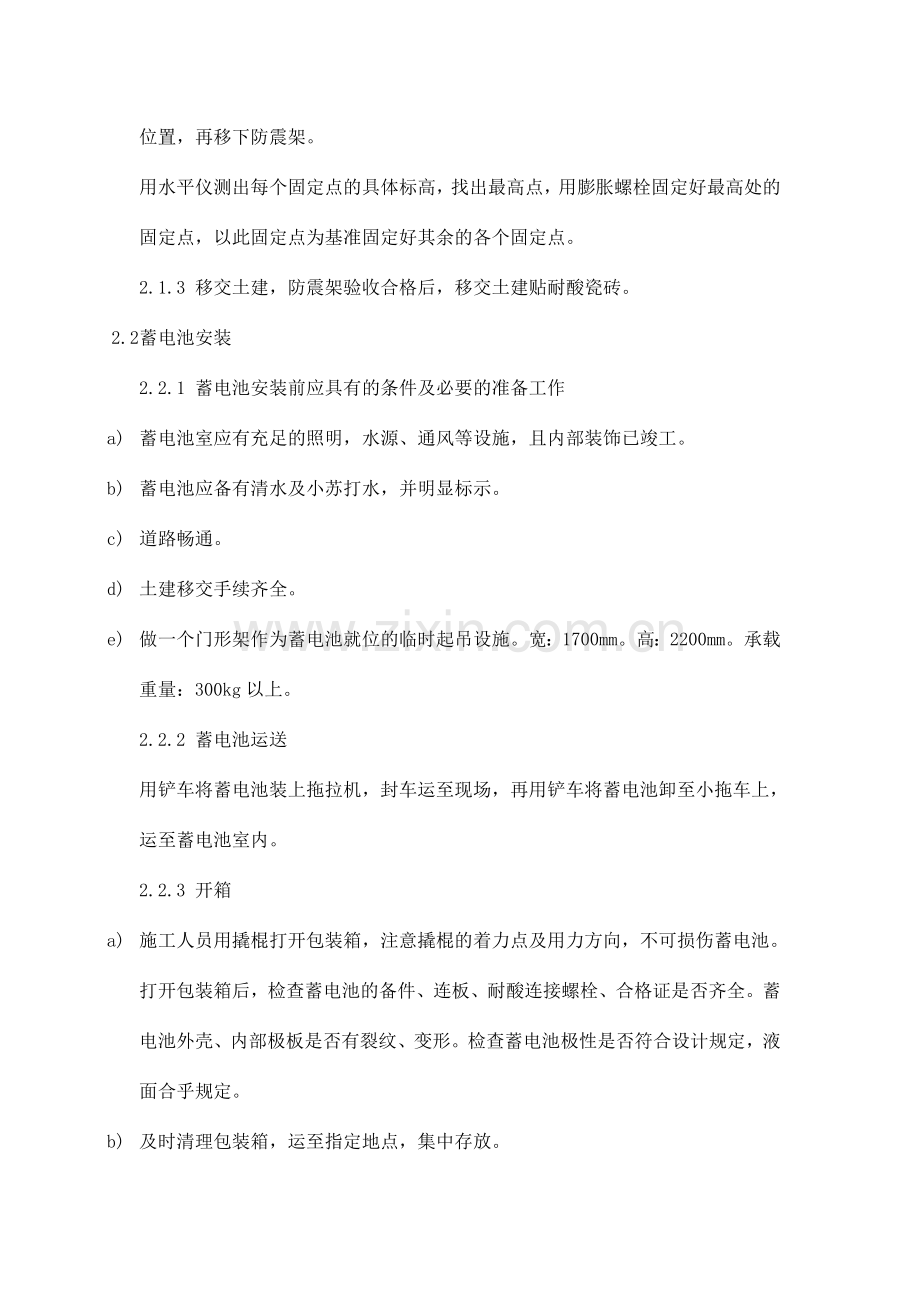

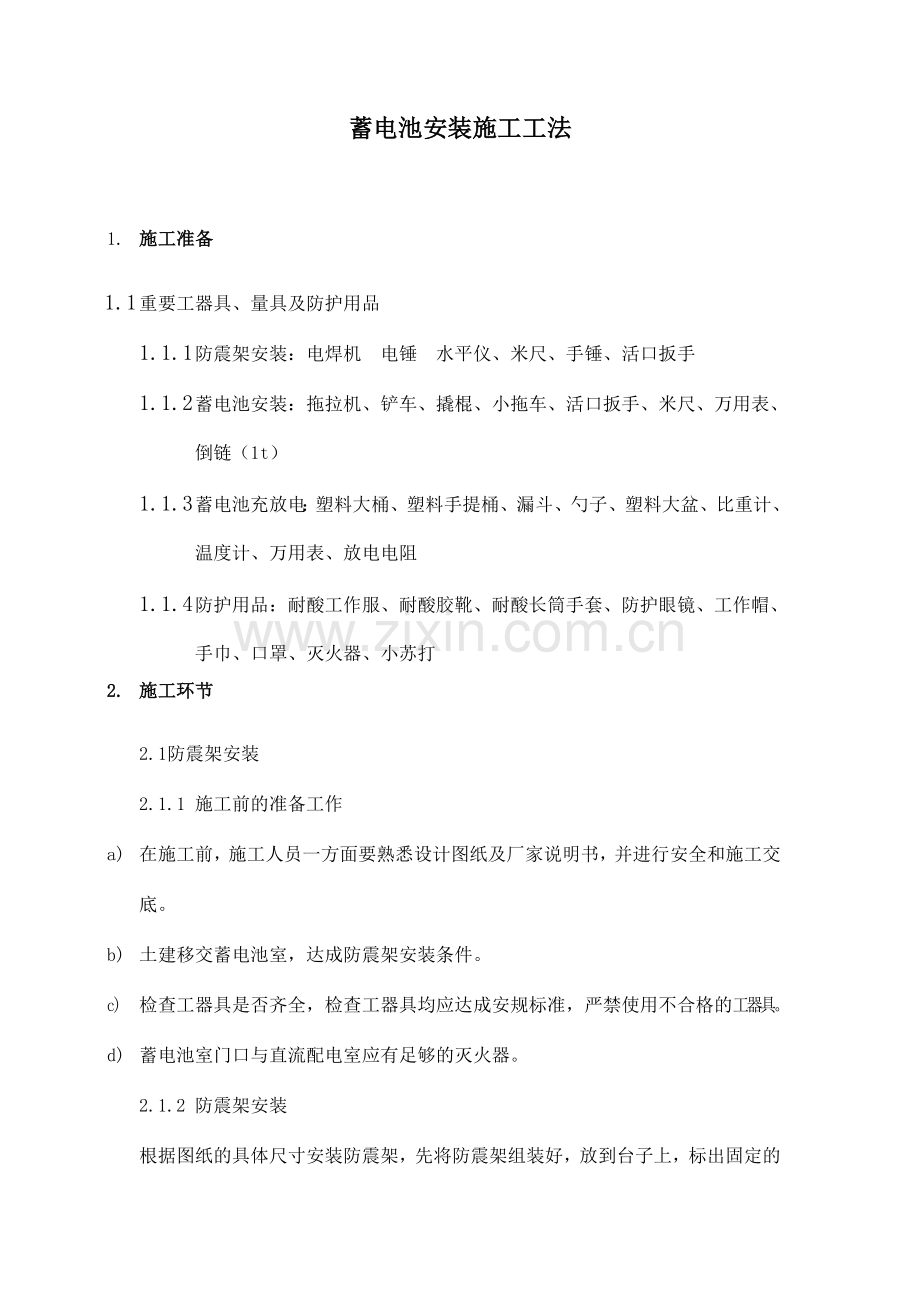

蓄电池安装施工工法1. 施工准备1.1 重要工器具、量具及防护用品1.1.1 防震架安装：电焊机 电锤 水平仪、米尺、手锤、活口扳手1.1.2 蓄电池安装：拖拉机、铲车、撬棍、小拖车、活口扳手、米尺、万用表、倒链（1t）1.1.3 蓄电池充放电：塑料大桶、塑料手提桶、漏斗、勺子、塑料大盆、比重计、温度计、万用表、放电电阻1.1.4 防护用品：耐酸工作服、耐酸胶靴、耐酸长筒手套、防护眼镜、工作帽、手巾、口罩、灭火器、小苏打2. 施工环节2.1 防震架安装2.1.1 施工前的准备工作a) 在施工前，施工人员一方面要熟悉设计图纸及厂家说明书，并进行安全和施工交底。b) 土建移交蓄电池室，达成防震架安装条件。c) 检查工器具是否齐全，检查工器具均应达成安规标准，严禁使用不合格的工器具。d) 蓄电池室门口与直流配电室应有足够的灭火器。2.1.2 防震架安装根据图纸的具体尺寸安装防震架，先将防震架组装好，放到台子上，标出固定的位置，再移下防震架。用水平仪测出每个固定点的具体标高，找出最高点，用膨胀螺栓固定好最高处的固定点，以此固定点为基准固定好其余的各个固定点。2.1.3 移交土建，防震架验收合格后，移交土建贴耐酸瓷砖。2.2 蓄电池安装2.2.1 蓄电池安装前应具有的条件及必要的准备工作a) 蓄电池室应有充足的照明，水源、通风等设施，且内部装饰已竣工。b) 蓄电池应备有清水及小苏打水，并明显标示。c) 道路畅通。d) 土建移交手续齐全。e) 做一个门形架作为蓄电池就位的临时起吊设施。宽：1700mm。高：2200mm。承载重量：300kg以上。2.2.2 蓄电池运送用铲车将蓄电池装上拖拉机，封车运至现场，再用铲车将蓄电池卸至小拖车上，运至蓄电池室内。2.2.3 开箱a) 施工人员用撬棍打开包装箱，注意撬棍的着力点及用力方向，不可损伤蓄电池。打开包装箱后，检查蓄电池的备件、连板、耐酸连接螺栓、合格证是否齐全。蓄电池外壳、内部极板是否有裂纹、变形。检查蓄电池极性是否符合设计规定，液面合乎规定。b) 及时清理包装箱，运至指定地点，集中存放。2.2.4 就位a) 检查确认蓄电池合格后，方可进行就位安装。b) 开箱检查完毕后的蓄电池，用小拖车运至蓄电池室内，将门形架推至蓄电池组台子与墙壁较宽敞的一头，用倒链及吊带起吊蓄电池到合适的高度，推动门形架到蓄电池安装位置，落下蓄电池，按设计规定依次摆放好所有的蓄电池。搬运蓄电池时，必须有专人在蓄电池两侧扶稳电池。c) 检查每只电池的电压、温度、比重应符合规定。2.2.5 蓄电池的找正、连接与编号a) 根据设计规定调整每列及相邻两只蓄电池的间距，调整每组蓄电池的高度。蓄电池必须安放平稳，立面垂直，高度一致，外侧面在一个平面上。间距误差2mm。侧面不直度每米1mm，全长3mm。b) 将蓄电池的连接板涂上复合脂，每组蓄电池极性按“+”、“-”依次相连，连接螺栓拧紧。串联顺序、极性应对的无误。总电压与单体电压之和应相差1-2V，否则应检查极性。c) 测量电池单体电压与总电压，做好记录。d) 依次检查螺栓连接牢固可靠，松紧适度。e) 将每组蓄电池各个依次编号。f) 清理现场，施工完毕。2.3 蓄电池充放电2.3.1 蓄电池充放电所应具有的条件a) 蓄电池已安装完毕、验收完毕。b) 直流系统充电柜、放电柜已安装、调试完毕。c) 照明充足、通风良好。d) 室内清洁、无灰尘，无杂物。2.3.2 施工准备a) 熟悉厂家说明书规定的充放电及容量的具体规定和规定。b) 充电柜和备用充电柜电源应可靠。c) 防火、防爆安全警告标语及措施应在过道悬挂或张贴“严禁烟火、硫酸危险、当心腐蚀、有电危险、闲人免进”等标语，标语要醒目。作业场地应设围栏，非作业人员不得进入。2.3.3 电解液注入a) （应了解厂家是否供电解液，不供需按厂家规定调配）b) 补充充电c) 因考虑蓄电池通过长途运送，存放时间比较长，应先将蓄电池组补充充电24小时，达成额定容量。补充充电采用恒压法，单体电池电压235V。2.3.4 蓄电池放电a) 检查准备好的放电回路。采用电阻法，按10 h率放电进行放电。放电线路接线对的。放电电阻值满足放电电流值的规定（涉及芯线截面）。b) 放电前应记录整组蓄电池的电压比重、温度。c) 合上放电回路开关，使蓄电池放电。（严禁过放过充）在放电临近终期应加强巡视检查测量工作，防止电池过放电，发现单只蓄电池电压1.8V时，立即终止放电，并做好记录。d) 每小时测量一次电池总电压、放电电流、单体电池电压、温度比重。e) 断开放电回路开关停止放电，计算蓄电池容量。测得的Cn=In*Tn放电开始时电解液的温度不是基准温度,20时,容量应用下式进行换算：。10h率放电容量达成100%.10h率放电容量如下:GFD-25002500AhGFD-15001500AhGFD-420420Ah绘制10h率的放电特性曲线与厂家放电特性曲线应相似。2.4 蓄电池再充电2.4.1 采用低压恒压充电法。充足电的标志：充电未期电解液密度连续3h以上保持稳定不变，且充电电流为（0.002-0.010） C10A之间,并连续长时间保持不变。2.4.2 电解液温度控制在15-40范围内,最高不得超过45。一旦超过应减小充电电流值,采用冰冷降温措施。2.4.3 先用（0.1-0.2）C10A的电流充电至蓄电池的端电压达2.35V,时间约8-10h,再以每只2.350.02V的恒电压充电,至充足为止，总共充电时间约20-24h。2.4.4 充电过程中控制电解液的温度。2.4.5 每2小时记录一次电池总电压、充电电流、单体电池电压、温度、比重。2.4.6 充电结束时，调整电解液密度。电解液密度为1.240.01(20)并将液面调至最高液面线。绘制蓄电池充电特性曲线。2.4.7 转入浮充运营。浮充电压为2.23V/只。2.5 维护2.5.1 卫生清理。2.5.2 清理工器具2.5.3 平常维护3 质量规定3.1 防震架安装3.1.1 防震架组装要牢固，无变形。符合设计尺寸。水平度2mm。垂直度1.5mm。3.1.2 防震架固定牢固。3.2 蓄电池安装3.2.1 耐酸瓷砖地面、墙壁及放置蓄电池的台墩已施工完毕，且验收合格，符合强度规定。3.2.2 蓄电池室地面的排水坡度符合规定且排水畅通。面清洁，无杂物。3.2.3 开箱时，附件及备件应齐全。合格证、资料应齐全。无裂纹、变形。解液高度一致（局限性补充）3.2.4 就位时，应检查各单只蓄电池充电后电压值是否合乎规定。蓄电池的极性按设计规定安装。将温度计、比重计放在易于检查的一侧。蓄电池搬运时，严防蓄电池倾斜、摇摆。单体电池电压偏差0.1V.3.2.5 安装时，蓄电池标号齐全、清楚、耐酸。蓄电池室内无杂物，地面清洁、无灰尘。3.2.6 蓄电池充电完毕后，应逐个把蓄电池擦干净，保持室内清洁，不得有灰尘。门窗关紧，电池组盖塑料布，防酸隔爆帽拧紧齐全。所有工器具清洗干净，运回仓库，妥善保管。3.2.7 在蓄电池组移交电厂管理前，应设专人维护，天天检查测量，并作好记录.4 安全风险分析序号工艺流程安全风险情况分析防止措施1蓄电池安装也许会出现蓄电池倾倒在蓄电池运送安装过程中，要设专人扶稳蓄电池，人力足够，轻抬轻放，蓄电池放在防震架时，应垫平、放稳。2调制电解液酸液也许会溅入眼睛，灼伤皮肤。在调配电解液时，要戴防护眼镜，穿戴防酸工作服、手套、胶鞋，当皮肤溅有酸液时，先用5%小苏打溶液清洗，再用清水清洗。5 安全注意事项5.1 防震架及蓄电池安装5.1.1 蓄电池搬运时应防止脱滑损伤。5.1.2 使用小拖车时，必须有专人扶稳、扶牢，一次拉一块蓄电池，要防止小拖车及蓄电池倾倒。5.1.3 现场搬运道路畅通，不能有绊脚物存在，蓄电池应一次到位。5.1.4 放电过程中加强监护，放电柜应通风良好。5.1.5 所有工作人员必须参与技术交底。5.1.6 天天下班前，应用肥皂将皮肤清洗干净，防止铅中毒。5.1.7 工作完毕，清理现场遗留工具及各种废弃物。5.2 （二）蓄电池充放电5.2.1 工作人员必须穿戴防护用品，严禁穿化纤及易产生静电的衣物，蓄电池室严禁烟火，严禁在蓄电池室内就餐及休息。5.2.2 充放电应2人以上专人监护，应有必备的通讯设施。5.2.3 蓄电池在充放电时，牢记不可过充过放。5.2.4 蓄电池室附近应备有足够的清水和小苏打溶液，以备急用。5.2.5 未尽事宜，严格按安规有关规定执行。6 环保注意事项6.1 施工现场必须清洁，无杂物，严禁遗留下施工垃圾，固体废弃物集中运至指定地点存放。6.2 在蓄电池组进行编组使用油漆时，严防滴流，污染蓄电池、防震架及地面，必要时易染漆部位加盖塑料布或其它带漆的物品。油漆桶及时回收，存放在指定地点，托外解决。6.3 本地面或其它物品滴有酸液时，应先用小苏打溶液中和，再用清水冲洗干净。
