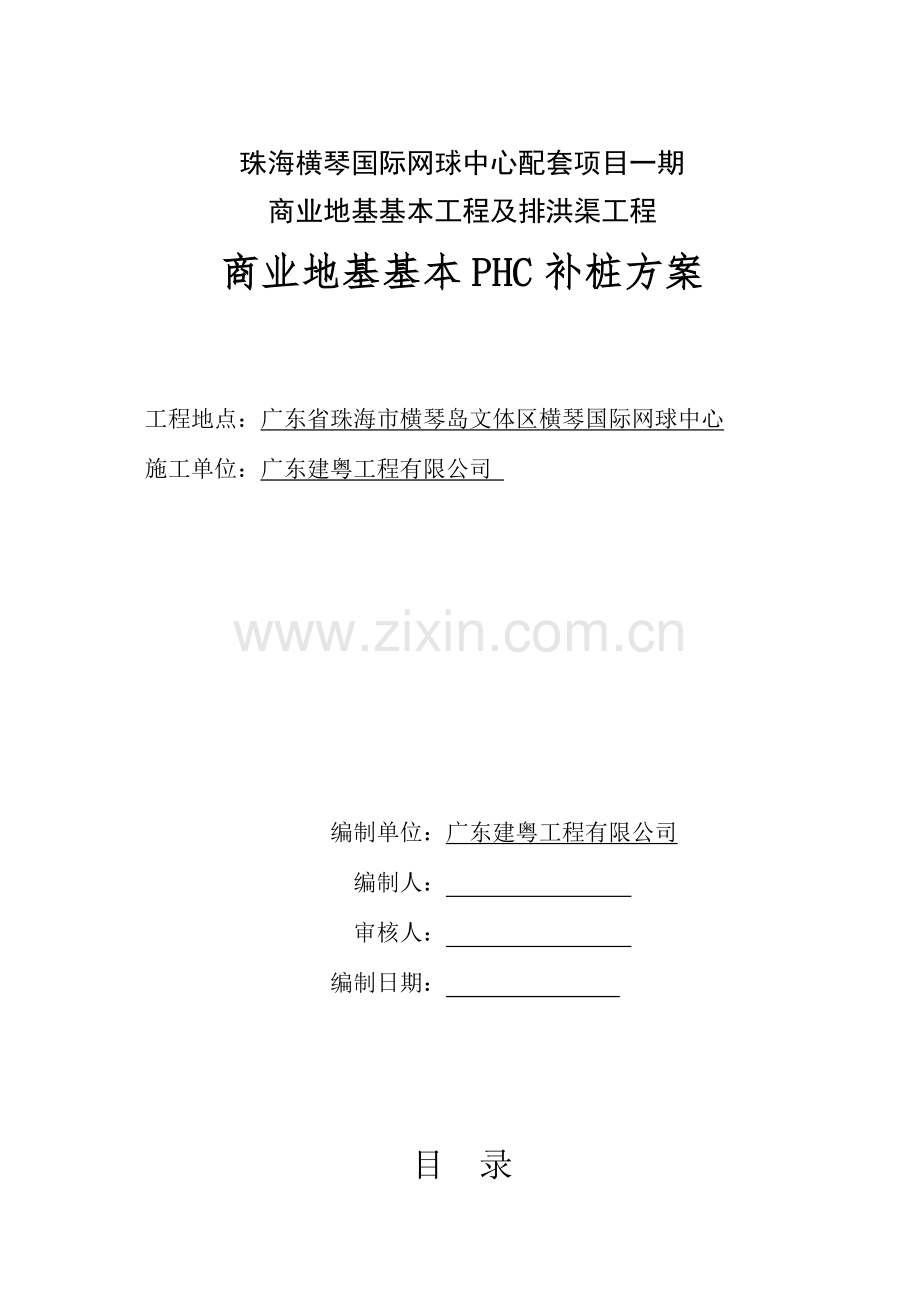

锤击PHC补桩专项方案.doc

珠海横琴国际网球中心配套项目一期
商业地基基本工程及排洪渠工程
商业地基基本PHC补桩方案

工程地点：广东省珠海市横琴岛文体区横琴国际网球中心
施工单位：广东建粤工程有限公司

编制单位：广东建粤工程有限公司
编制人：
审核人：
编制日期：

目 录
第一章 概述 １
一、项目概况 １
第二章 编制根据 １
第一节、编制阐明 １
第二节 有关资料 ２
第三节 质量、技术有关规程规范 ２
第四节 职业健康安全有关法律法规 ２
第五节 环保及文明施工有关法律法规： ３
第六节 工程地质条件 ３
第三章 组织机构 ５
第一节 项目部机构组织 ５
第二节 项目部重要管理人员岗位职责 ６
第四章 施工布置 ９
第一节 工程管理目的 ９
第二节 施工准备 １０
第五章 施工现场总平面布置及施工水电需求 １１
第一节 布置原则 １１
第二节 施工用水 １１
第三节 施工用电和施工照明 １２
第四节 施工通信 １３
第五节 生产、生活及办公暂时设施 １３
第六节 施工场地总平面管理 １４
第六章 劳动力、重要材料和机械设备配备筹划 １４
第一节 劳动力组织安排 １４
第二节 重要材料筹划 １５
第三节 重要施工机械设备筹划 １５
第七章 施工进度筹划及保证办法 １６
第一节 施工进度筹划 １６
第八章 锤击桩施工工艺及质量保证办法 １９
第一节 管桩施工工艺 １９
第二节 锤击桩施工质量控制原则 ２１
第三节 锤击桩施工质量管理体系 ２２
第四节 锤击桩施工质量保证办法 ２３
第五节材料质量保证办法 ２９
第九章 施工安全、职业健康及保证办法 ２９
第一节 安全管理机构及安全保证办法 ３０
第二节 普通安全规定 ３１
第三节 桩机操作安全规定 ３２
第四节 机电安全规定 ３２
第五节 吊车操作安全规定 ３２
第十章 文明施工、环境目的及其保证办法 ３３
第一节 环境目的 ３３
第十一章 工程技术档案资料管理 ３５
附----补桩走机路线图2页
-----补桩施工进度筹划表1页
-----监测布控平面图1页
----监测一览表1页

第一章 概述
一、项目概况
1、工程概况
工程名称：珠海横琴国际网球中心配套项目一期；
建设地点：广东省珠海市横琴大道北侧、彩虹路南侧、网球中心西侧；
建设单位：珠海华发文教旅游产业发展有限公司；
总用地面积：17608.390 m²（一期）；
建筑面积：17251.90 m²；
构造基本形式：桩基
本工程作为国际网球中心配套设施，本工程基本功能是提供维持WTA网球赛事运转后勤保障功能，涉及餐饮、零售及其她后勤服务施设。在平时，本工程是以餐饮功能为主多功能组合业态，满足横琴、珠海市以及港澳地区旅游观光及购物需求。通过引入适当文化基因，本片区将逐渐成为两岸四地重要综合性体育休闲文化体验区，以及对于公众开放亲水休闲林地。
2、有关单位
建设单位： 珠海华发体育发展有限公司
设计单位：北京建筑设计研究院有限公司
监理单位： 广州建筑工程监理有限公司
3、施工范畴
依照合同规定，发包方交付施工图纸、阐明和关于技术资料。
工程承包范畴为：PHC桩基本施工（补桩）工程
第二章 编制根据
第一节、编制阐明
为保证本施工组织设计科学性、合理性与先进性，我公司组织关于工程管理和技术骨干对项目现场进行了实地踏勘，结合我公司近年承担桩基本工程施工成功经验，以及我公司既有管理能力、技术力量和机械配备等因素，咱们编制了本工程PHC桩基本补桩专项施工方案文献，以本施工作为指引施工大纲性文献。
编制时对工期、质量目的、项目管理机构设立与劳动力组织、施工进度筹划控制、机械设备及周转材料配备、重要技术组织办法、安全文明施工、环保、季节性施工等因素尽量做了充分考虑、突出其科学性、合用性及针对性。保证工程工期，并使该工程质量评估级别达到“优良”原则。
第二节 有关资料
本施工方案参照了本工程桩平面图、总平面图、桩基阐明，以及陕西工程勘察研究院提供《岩土工程详细勘察报告书》等资料。
第三节 质量、技术有关规程规范
广东省《锤击式预应力混凝土管桩基本技术规程》(DBJ/T15-22-)
《建筑桩基技术规范》（JGJ94-）
《预应力混凝土管桩》(10G409)
《建筑地基基本工程施工质量验收规范》（GB0202-）
《建筑地基基本工程施工工艺原则》（GB 50007-）
《建筑工程施工质量验收统一原则》（GB50300-）；
第四节 职业健康安全有关法律法规

《建筑工程安全生产管理条例》；
《中华人民共和国安全生产法》；
《中华人民共和国消防法》；
《建筑施工安全检查原则》(JGJ59-) ；
《建筑机械使用安全技术规程》；
《施工现场暂时用电安全技术规范》（JGJ46-）；
《特种作业人员安全技术培训考核管理规定》（GBJ306-）。
第五节 环保及文明施工有关法律法规：

《中华人民共和国环境噪声污染防治法》；
《中华人民共和国大气污染防治法》；
《中华人民共和国固体废物污染环境防治法》；
《建设工程施工现场管理规定》。

第六节 工程地质条件
1. 地形地貌
拟建场地呈长方形，原始地貌属滨海平原，勘察期间场地已完毕填土平整，场地地形起伏不大，钻孔孔口标高在2.16～4.27m之间。
2. 地层岩性
依照本次勘察24个钻孔揭露地质资料，场地地基土按成因类型可划分为人工填土层（Q4ml）、第四系海陆交互相沉积层（Qmc）、花岗岩残积土层（Qel）和燕山期（γ52（3））侵入花岗岩等4大成因层。现从上至下分述如下：
1-1 素填土（地质时代Q4ml）：
灰褐色、灰黄色，湿，重要由粉质黏土回填，混少量碎石，土质不均，欠压实～稍经压实，新近由机械回填，尚未完毕自重固结属高压缩性土。该层在22个钻孔有揭示，平均层顶标高为3.08米(1.07～4.27米)，平均层底标高为0.46米(-2.53～2.38米)，平均层厚为2.61米(0.50～5.80米)。本层土类型为软弱土。
1-2 填石（地质时代Q4ml）：
由微风化花岗岩块石回填，岩质坚硬，钻进取芯芯样长度多在5～15cm间，个别可达30～40cm，易塌孔，填充物以黏土和砂粒为主，回填年限1～2年。该层分布在横琴大道一侧及靠西面规划路一侧，在9各钻孔有揭示。平均层顶标高为1.79米(0.25～2.59米)，平均层底标高为-3.61米(-8.36～1.37米)，平均层厚为5.40米(0.80～10.80米)。本层土类型为中软土。

2-1 淤泥（地质时代Qmc）：
灰褐色～灰黑色，饱和,流塑～软塑状，泥质滑腻，具腥臭味，含少量贝壳碎片，偶夹薄层中细砂。该层在所有钻孔有揭示。平均层顶标高为-1.75米(-12.70～2.14米)，平均层底标高为-16.09米(-22.04～-10.90米)，平均层厚为14.34米(5.40～24.10米)。本层土类型为软弱土。
2-2 粉质黏土（地质时代Qmc）：
杂色，湿，可塑状为主，局部硬塑状，黏性较强，干强度较高，局部夹薄层中粗砂。该层在所有钻孔有揭示。平均层顶标高为-20.97米(-37.44～-13.43米)，平均层底标高为-27.77米(-39.44～-16.52米)，平均层厚为6.80米(2.00～17.30米)。本层土类型为中软土。
2-3 淤泥质粉质黏土（地质时代Qmc）：
灰黑色，饱和,软塑状，泥质细腻，含少量细中砂，偶见腐植质。该层在大某些钻孔有揭示。平均层顶标高为-22.09米(-30.86～-12.48米)，平均层底标高为-27.43米(-33.93～-18.88米)，平均层厚为5.34米(1.10～12.50米)。本层土类型为软弱土。
2-4 粗砂(或中砂)（地质时代Qmc）：
灰黄色，浅灰色，上部多呈灰黑色，饱和,自上而下呈松散～中密状，分选普通，含较多粘粒，局部含淤泥质。该层在大某些钻孔有揭示，平均层顶标高为-26.14米(-33.93～-10.90米)，平均层底标高为-30.91米(-41.23～-12.70米)，平均层厚为4.77米(1.00～10.00米)。本层土类型为中软土。
3 残积土（地质时代Qel）：
灰白色为主、局部灰黄色、褐黄色，湿，可塑-硬塑状，为砂质黏性土，成分以粘粒和石英粒为主，原岩构造依稀可辨，遇水易软化。该层在23个钻孔有揭示，平均层顶标高为-33.18米(-41.23～-25.86米),平均层底标高为-37.15米(-44.74～-29.97米),平均层厚为3.97米(1.20～7.70米)。本层土类型为中硬土。
4-1 全风化花岗岩（地质时代γ52（3））：
黄褐色带肉红色,湿,坚硬状，原岩构造尚存，矿物成分以长石和石英为主，石英风化成砂粒状，芯样成坚硬土柱状，遇水易软化。该层在所有钻孔有揭示，平均层顶标高为-37.20米(-44.74～-29.98米),平均层底标高为-43.02米(-47.74～-38.59米),平均层厚为5.82米(1.00～11.00米)。本层土类型属中硬土。
4-2 强风化花岗岩（地质时代γ52（3））：
褐黄色～黄褐色，湿,坚硬土柱状～碎屑状，原岩构造清晰，矿物成分以长石和石英为主。该层在所有钻孔均有揭示。平均层顶标高为-42.68米(-47.74～-33.25米)，平均揭露厚度为5.71米(0.80～9.80米)。本层土类型属于中硬土。
4-3 微风化花岗岩（地质时代γ52（3））：
灰白色带灰黑色斑，岩质坚硬，岩芯多呈柱状，矿物成分以长石和石英为主，风化裂隙不发育。在孔深范畴内，该层在3个钻孔有揭示。平均层顶标高为-46.71米(-48.16～-45.23米)，平均揭露厚度为2.23米(2.20～2.30米)。
依照本场地岩土勘察报告，本场地地质条件具备如下特点：
1、场地原状大多为水塘，淤泥直接露头，近期刚进行填土，填土尚未完毕自重固结；
2、淤泥性质较差，含水量大，属于高压缩性、低强度和低渗入性软弱土层。这种软土沉降变形很大，且完毕所需时间很长，往往导致很大工后沉降和不均匀沉降，严重影响上部建构筑物、道路及管线正常使用；
3、淤泥层相对深厚，解决范畴内淤泥厚度最厚达24.1m，某些钻孔揭露有淤泥质粉质粘土层。淤泥质粉质粘土层埋深较深。
第三章 组织机构

第一节 项目部机构组织
为严密施工组织，加强本工程施工领导，并能与业主、监理及有关单位有效协调，对本工程进度、质量进行严格管理，由项目经理全面履行职责，负责本工程全过程组织、控制、管理。本着优化配备、便于决策，更好地为业主服务原则，我公司组建强有力项目部，并选派有同类工程施工经验专业施工队伍承担本次施工任务，同步为保证投标书中各项承诺得到保证，保证优质、高效、文明施工，特成立如下项目组织机构。
项目管理构造图
监 理
甲 方
项目经理

技术部
供应部
安所有
施工部

机

台
水电组
办公室
材料组
施工组
质检组
测量组
修理组

第二节 项目部重要管理人员岗位职责
各岗位职责
1、项目经理
（1）作为公司在项目上全权代表，负责协调同业主、设计、监理等各方面关系。
（2）保证项目按合同规定进行施工并完毕合同规定施工内容。
（3）拟定项目组织机构，选取适当人选并上报上级主管批准。
（4）拟定项目工作方针、工作目的和工作程序。
2、项目副经理
（1）协助项目经理主抓生产管理工作，贯彻执行国家法令、法规及各项规章制度，保证各项经济技术指标全面完毕。
（2）组织贯彻项目质量体系正常运营，并对其主管部门工作质量进行全面监督和管理。
（3）定期召开生产调度会，经常检查项目施工中人、财、物等资源管理，及时解决施工中浮现问题。
（4）掌握施工进度，保证安全生产，使工程质量在施工过程中处在受控状态。
（5）协调各班组之间配合，针对项目施工中存在问题，及时采用纠正和防止办法不断改进和加强项目管理。
（6）配合项目经理加强预算管理，履行各种形式承包责任制。
3、项目技术负责人
（1）负责项目工程技术管理工作。
（2）参加承建工程设计交底和图纸会审，作好会审记录，参加项目施工组织设计编制及修改工作。
（3）规划施工现场及暂时设施布局。
（4）主持“项目质量保证筹划”编制及修改工作。
（5）施工中技术问题，参加质量事故解决和普通质量事故技术解决方案编制。
4、施工员
（1）参加有关施工方案编制。
（2）编制工种作业筹划。
（3）熟悉并掌握设计图纸、施工规范、规程、质量原则和施工工艺，向班组工人进行技术交底，监督指引工人实际操作。
（4）按施工方案、技术规定和施工程序组织施工。
（5）合理使用劳动力，掌握工作中质量动态状况，组织操作工人进行质量自检、互检。
5、材料员
（1）分管机电组、材料组、仓库；
（2）编制物资采购筹划，实行采购、入库、贮存及防护；
（3）负责物资采购合同拟订和洽谈；
（4）负责采购物资产品标记控制；
（5）负责采购物资质量监督和验收检查；
（6）负责组织物资采购分承包调查评价，并建立合格分承包主清单；
（7）负责对顾客提供产品进行控制；
（8）负责编制项目机械设备维修、保养筹划；
（9）向公司机材部提出大修申请，负责组织设备寻常维修和保养。
6、资料员
（1）负责项目部质保文献和资料管理；
（2）对项目质量进行动态管理，对审核中不合格项目进行跟踪验证；
（3）归口管理纠正防止办法；
（4）对分承包方进行质保评价。
7、质检员
（1）负责产品检查工作；
（2）负责产品检查和实验状态标记；
（3）负责竣工文献收集、整顿、保管；
（4）组织实行纠正防止办法并验证其有效性；
（5）负责项目内检查方面内外接口与协调；
（6）负责检查、测量、实验设备控制。
（7）负责定期进行安全生产检查；
（8）负责组织实行纠正/防止办法并验证具备有效性；
（9）负责项目部安全面内外接口与协调工作。
8、测量员
（1）负责控制场地标高；
（2）负责施工段划分和标记；
（3）负责基坑监测；
（4）负责与有关内外接口与协调。
9、安全员
（1）负责工地一切安全检查，下发整治单。
（2）搞好工地三级安全教诲，做好安全培训。
（3）检查设备运营状况，发现安全隐患及时 告知整治。
（4）发放安全物资。
（5）与上级三防办密切配合，减少重特大自然灾害对工地影响
第四章 施工布置

依照本工程施工条件和设计方案规定，为保证工程质量与施工工期，须充分挖掘潜力，配备足够性能良好设备，科学合理地安排各工序。依照业主方安排，我方10月8日进场，并在10月13日试桩。为了顺利完毕工期，我方将采用各种工序流水作业，不同区域平行作业施工顺序。精心组织施工，保质保量完毕施工任务。
第一节 工程管理目的
鉴于本工程特点，依照公司关于规定，我项目部专门研究决定确立了本工程四大目的：
1）工程质量―――达到国家合格原则；
2）工程安全―――保证安全无事故；
3）工程工期―――保证按期完毕，力求提前；
4）文明施工―――按文明施工原则化规定施工。
第二节 施工准备
1.技术准备
1.1 图纸会审
在收到甲方提供设计图后，认真阅读，记录图纸中存在疑问；参加由业主（监理单位）组织设计交底和图纸会审、提出疑问，设计院答复后形成图纸会审纪要。
1.2 技术交底
项目部及时组织项目部成员进行技术交底，使其充分领略设计意图、工程特点、施工方案和应注意事项。组织技术人员、施工人员熟悉地质状况，理解设计规定，编制施工组织设计，理解场地地下管线铺设状况及周边环境变化。
1.3 建立测量控制网
依照业主提供水准点、坐标控制点及红线图建立适合本工程测量定位网络和高程控制点，其中重要控制坐标要做成相对永久点加以保护，并请业主或监理予以核验。
1.4 按规定做好各类原材料进场自检和复检工作。
2. 生产准备
2.1 施工暂时道路：依照桩基本施工平面布置图，运用现道路铺设立一条暂时道路主路，除主路外，在场内布设几条横向辅路，便于管桩材料卸车。
2.2场地平整：施工前期需对场地进行局总平整。对于影响施工地下障碍物如沟渠、管线等，采用挖掘机进行清理。并沿场地两边往河里方向开挖排水沟。
2.3规划现场用地
制定现场规划平面布置图，充分运用外围空地，设立暂时设施（涉及办公、仓储、生活用房）；合理布置现场暂时道路，尽量避开桩位。
2.4 组织人员、机械和材料有序进场。
2.5机械设备进行安装调试。
2.6对所有参加施工技术人员和工人进行技术交底和安全交底，树立安全警示标志牌及各岗位责任制牌。
第五章 施工现场总平面布置及施工水电需求

第一节 布置原则
施工现场布置是保证工程施工有序进行先决条件，其布置好坏，直接影响工程进度、造价，依照以往施工经验，通过对施工现场及施工平面图细致研究，咱们对该场地平面布置原则如下：
暂时设施除满足施工需要外，还要符合环保、安全及卫生规定。考虑好环保规划。
水、电、路、暂时建筑等综合考虑，尽量避免重复设立。
不妨碍施工测量放线，保障施工道路运送畅通。
管桩材料接近桩机堆放，以减少材料二次搬运距离；但材料堆放不得侵占施工便道，以便职工上下班。
尽量集中，便于管理，布置详细，分区明确，减少交叉，便于文明施工。各机台之间作业互相不产生干扰。
第二节 施工用水
本项目只需要考虑工人生活用水，生活用水从甲方供应接水至工人生活区，水管采用PVC50给水管连接。
第三节 施工用电和施工照明
依照设计工作量大小及建设单位工期规定，施工现场需提供350KW施工用电量，方可满足施工需要。
供电：
1、施工机械及电气设备用电必要符合电气安全规范及规定，所有用电设备必要安装漏电保护装置，保证一机一闸一漏电开关，漏电开关采用两级以上设立，实行三相五线制。电箱和机具采用黄绿双色线进行接零保护。电箱能防雨，门锁齐全，出线电缆化。下班后必要切断电源，开关箱落锁
2、本工程配电系统采用TN—S系统三相五线制，依照现场施工用电及生活用电进行计算，采用三个一级电箱，每个一级电箱分出二个二级电箱，每个二级电箱接二台桩机。并严格按国家设计监督局和国家建设部联合发布《建筑工程施工现场供电安全规范》进行安装。施工机具用电线截面选取，依照JBJ46—《施工现场暂时用电安全技术规范》中“复仿线和开关电器选取表”选取。
3、外电引线：甲方供电（1个变压器/350KVA)
由于本工程任务重，工期紧，故本工程筹划共投入6台锤击桩机进行施工,分别为1#、2#、3#机施工用电及生活用电共计总用电负荷为270KW。
4、设立漏电保护器：施工现场总配电箱和开关箱应至少设立三级漏电保护器，并且开关箱中必要设立漏电保护器，所有用电设备除必要做保护 接地外，还须有设备负荷线首端处安装漏电保护器。漏电保护吕应装高在配电箱电源 隔离开关负荷侧和开关箱电源 隔离开关负荷侧。
5、用电设备防护
A、在建工程不得在高、低压线路下方施工，也不得在其下方搭设工作棚，建造生活设施或堆放其她材料可杂物。
B、施工现场机动车道与外电 架空线路交叉时，架空线路最低点与路面最小垂直距离；当电压不大于1KW时为6M，当电压在1-35KV时为7M，对达不到最小安全距离时，施工现场必要 采用保护办法，可以屏障、围栏可保护网，并悬挂醒目警示标牌。
C、施工现场内暂时用电施工和维修必要有通过专门培训获得上岗证专业电工完毕，其级别应与工程难易限度相适应。
D、使用设备前必要按规定配电和穿戴好相应防护用品，并检查电气设备和保护设施与否完好，禁止设备带病作业 ，停用设备必要拉闸断电，锁好开关箱、搬迁或移动用设备必要 经电工切断电源并作妥善解决后进行。
6、施工安全用电制度
（1）在建工程外侧边沿与处电架空线路边线之间应保持安全操作距离，否则必要采用有效防护办法。
（2）电气设备金属外壳应依照现场采用电力系统不同接零或接地各施工用电机械及其他负荷必要规定设漏电保护器。
（3）配电屏应按规定整洁装设各类仪表装置，动力和照明必要提成两大回路，室内禁止住人或堆物。
（4）架空线禁止设在树木脚物架上，架空线最大弧垂与地石距离不少于4M，跨越机动车道时不少于6M。
（5）暂时照明用电室外灯具地面不低于3M，室内不低于2.4M，在某些特殊场合，必要使用安全电压照明。
在各施工作业区域四周设立镝灯，机台上装置碘钨灯，保证夜间施工作业区照明充分，同步在施工道路、暂时设施、生活办公区设立照明灯具。
第四节 施工通信
为保证施工现场内外联系畅通，项目部各重要负责人均配备移动电话，便于联系，施工场地范畴内配备对讲机用以以便测量放线或工作安排联系。
第五节 生产、生活及办公暂时设施
由于本工程工期短，因而我司施工人员生产、生活及办公用房均用货柜箱，在施工场地边沿有序摆放。
第六节 施工场地总平面管理
总平面管理由项目经理部负责，依照进度筹划安排及施工内容实行动态管理。
出入口处悬挂招牌、出入制度阐明牌、安全警示牌等，教诲职工维持良好工作秩序和纪律。
凡进入现场设备、材料必要按指定位置堆放整洁，不得任意堆放，对施工现场设备、场地、物品勤维护打扫，保持现场环境干净整洁、无垃圾、无污染。
第六章 劳动力、重要材料和机械设备配备筹划

第一节 劳动力组织安排

项目部人员配备及职责
序号
工 种
人数
责 权 范 围
1
项目经理部
1
工程现场总负责
2
技术部
1
工程技术质量总负责
3
安所有
1
施工安全管理
4
质检组
1
现场质检等技术工作
5
施工部
2
现场施工组织及管理
6
测量组
2
控制网及桩位放点
7
材料部
1
材料采购筹划与管理
9
水电工
1
负责现场水电管理
10
焊工
6
焊接管桩
11
操作工
3
桩机操作

共计
19

第二节 重要材料筹划
依照施工进度定购每天材料，并提前将材料采购筹划报建设及监理单位审批，材料进场前先检查出厂合格证与所供材料质量、数量与否相符，进场材料如按规定需送检，应立即见证取样送检，复检合格后方可投入使用，重要材料用量详见下表。

重要材料需求数量筹划：
序号
分项名称
单位
数量
备注
1
桩尖
个
约420
依照施工图纸规定供应。
2
管桩
米
约25000
依照实际施工需要量供应。

第三节 重要施工机械设备筹划
机械具设备筹划用量表
序号
机械设备名称
型号及规格
单位
数量
备注
1
锤击桩机
6.2-8.0T
台
3
50KW/台
2
电焊机
SANAVP0500
台
6
均为CO2保护焊机，每台桩机配备2台焊机，2台备用
3
锯桩机具
D500
套
1

4
全站仪
BTS-3082C
台
1

5
水准仪
AL332
台
1

第七章 施工进度筹划及保证办法

第一节 施工进度筹划
依照本项目设计配套商业街基本桩PHC500×125AB总共420根，并结合建设单位工期安排及规定，我司筹划用3台锤击桩机进场施工。由类似工程施工经验，若每天作业10小时，每台桩机每天平均可以完毕8条，3台桩机每天可完毕约24根桩位施工，完全能满足建设单位24日历天工期规定，（不含试桩日期）,进度筹划表，施工路线图在最后一页.
第二节 进度保证办法
综合本工程对施工进度规定，工程资料及施工现场实际状况，结合所选定施工办法及技术办法，本工程总工期是按照我公司以往迅速施工经验通过精准计算得出。在保证质量前提下，为使工程尽快投入使用，发挥投资效益，我公司将把本工程作为重点项目放在施工重要位置上，靠自身雄厚人、财、机械之实力投入，保证本工程在总工期内完毕。
1.周密布置、合理划分流水段
施工准备要充分迅速。合同订立后，及时办理有关手续，在开工之前尽快办理完毕。人员、材料、机具迅速到位，关于材料实验要随进随做，仪器设备提前检定。
合理划分流水段，合理安排工序及人力，扩大作业面； 尽可将工期提前。
2.机械保证
1、为保证我司承诺工期，并考虑到本地区地质状况，为使施工高效快捷，并结合本工程特点优化布置。机械配备依照工程实际状况分阶段配备，以最大限度覆盖整个施工层面。不断优化施工组织设计，周密布置，考虑各种也许发生状况，提前研究好对策及时应变。
3.劳动力保证办法
劳动力能否及时到位，劳动力素质与否符合工程施工需要对工程能否顺利进行，对保证工程工期起到决定性作用，我公司通过下面几种方面保证劳动力。
①、依照不同分项工程在不同施工部位，用工状况均有所不同。需分阶段制定劳动力需用量筹划，及时组织进场，保障生产工作顺利进行。
②、依照周筹划控制分某些项工程进度，按筹划规定每周召开一次劳动力平衡调度会，及时解决劳动力组织问题，以保证工程按筹划实行。
③、为贯彻施工筹划，应按管理系统逐级进行交底，同步进行工人岗位技能培训，从而提高工人劳动生产率。培训涉及：工程施工各项技能深化培训、技术办法、减少成本办法、质量保证办法、质量原则和验收规范等。
④、咱们对劳务施工人员所需生活后勤已经作了充分考虑，可保证满足施工需要。
4.组织保证办法
①、项目管理组织体系
建立以项目经理为责任主体进度保证体系，以项目技术负责人、各部门负责人及各班组班组长为基本多级筹划执行体系，使施工筹划每一种节点，每一种线路，层层有筹划、人人有目的、事事有人管。
②、制度保证办法
(1)例会制
周例会制：会议重要解决施工中浮现进度、质量、文明施工等问题，检查筹划执行状况，提出存在问题，分析因素，研讨对策，对各班组之间进行充分协调、管理、化解矛盾等工作，为下一步生产工作提前做好准备，以保证工期控制目的。
(2)责任承包制
以工期、质量最后成果为考核项目，上至项目经理，下至各施工班组，层层订立责任状，依照成果，进行奖罚，调动各方面积极性。
(3)劳动竞赛制
组织开展以优质、高速施工为目阶段性劳动竞赛，以各里程碑为战略目的，展开作业区之间、班组之间等各种劳动竞赛，分阶段评比，使风险承包责任制具备操作性。
(4)方案先行，样板引路制
各种方案内容力求详细、实用，可操作性强；在现场适当位置进行样板和样板间施工，解决设计、工艺及施工配合中存在问题，为全面展开施工做好充分准备。
③、管理保证办法
（1）进度筹划动态控制
施工进度筹划控制是一种循序渐进动态控制过程。施工现场条件和状况千变万化，我司会及时掌握与施工进度关于各种信息，不断将实际进度与筹划进度比较，一旦发现周进度滞后，要分析因素，并系统分析对后续工作会产生影响，在此基本上制定调节办法，以保证项目最后按预定工期目的实现。
（2）定期进行工程进度分析
每周召开生产调度会进行工程进度分析，其重要内容有：筹划指标完毕状况，与否影响工期目的，劳动力和机械设备投入与否按筹划进行，能否满足施工进度需要，材料及设备供应与否按筹划进行，有无停工待料现象，实验和检查与否及时进行，检测资料与否及时签认，施工进度款与否按期支付，建设资金与否贯彻，施工图变更、工程量增减与否影响筹划执行。通过工程进度分析，总结经验，找出因素，制定办法，协调各生产要素，及时解决各种生产障碍，贯彻施工准备，创造施工条件，保证施工进度顺利进行。
⑤、详细保证办法
（1）项目经理部认真研究图纸，制定出详尽工期进度筹划，与班组队伍协调，涉及其施工筹划细化优化。制定好每天需要材料用量，贯彻各个环节，并与管桩厂订立管桩供货合同，保证管桩材料不会浮现供应问题而影响工期。
（2）为了要保证缩短工期，必要调节好劳动力、机械设备及各种材料。
（3）由项目经理主持召开每周一次项目经理部会议，对施工进度、物资、劳动力、资金和设备进行调度和平衡，解决施工过程中各类矛盾和问题，使本工程顺利进行。
（4）项目经理部以周筹划控制分某些项工程进度，按筹划规定每周召开一次平衡调度会，及时解决劳动力，施工材料、设备调度问题，保证工程按筹划实行。
（5）在本工程施工期间，按工程进度需要，取消节假日、休息日来缩短工期，并配备足够劳动力。
第八章 锤击桩施工工艺及质量保证办法

第一节 管桩施工工艺
1.锤击桩施工工艺：

测量放线定桩位→验线→拟定打桩路线及桩位编号→桩机就位→喂桩至桩机前→安装焊接桩尖→吊桩,对桩位→调节桩及桩垂直度→施打→复核垂直度继续施打→焊接桩→再施打桩→符合设计规定停机→切割露出地面且影响正常打桩桩头→桩机移位。如此重复操作即可完毕打桩作业。
2.施工流水作业：
组织打桩流水顺序，是合理组织打桩重要前提，它不但关系到能否顺利施工、保证打桩质量，并且与桩堆放，场地布置等有很大关系。咱们在决定该工程打桩流水时考虑了桩供应条件，起吊条件，桩架移动无妨碍吊机回旋空间，打桩挤土对周边影响等因素，打桩顺序咱们采用“扩散法”。依照选用机械特点，整个打桩过程中桩机采用直线行走路线进行施工，使施工质量及施工进度达到最佳状态。每个施工段先施工主楼桩，然后再施工周边地下室桩。主楼又先施工中间再到边上，先施工深桩再施工浅桩。请监理，建设，设计等人员会审，打桩时按拟定桩机行走线路图行走打桩。
3.施工办法：
1)水平测量、放线
施工前必须依照工程红线规划定位图和设计施工图用GPS和全站仪、钢卷尺将各轴线控制点测设于现场，并设立半永久性引测点标记。然后依照轴线控制点将工程各轴线网测设于现场，再依照轴线网分别将各桩位测定于现场，并设立显目的记。工程测量放线工作完毕后先自检，再请业主、监理、设计、规划、质监等关于部门到现场进行验线工作并做好书面复核验收签字手续。
2)标高测量
依照规划、测绘部门指定或提供高程控制基准点，用水准仪引测到施工现场，在现场附近设立高程控制点。施工前对整个施工现场进行标高测量，测绘出平面高程网点图。在施工过程中运用水准仪或钢卷尺直接进行跟踪测量，以保证打入桩标高满足设计规定。
3)拟定打桩路线及桩位编号
依照工程桩位分布和场地状况，拟定最合理施工起点和施工路线，保证打桩机械不走或尽量少走空路和回头路。并应考虑桩机进出场以便，最大限度提高机械工作效率。桩机进场组装位置应尽量接近起始打桩点。参照桩机打桩路线来拟定桩位号，以免产生漏桩、浮桩、偏桩。
4)桩机就位
桩机就位就是依托操作桩机纵移机构及横移机构，移动桩机到达打桩位置。桩机移动过程中应注意场地平整，桩机机身要保持平稳，保证移机安全。移机时要注意对桩位点保护，以免产生桩位偏差。
5)吊桩、插桩
施工所需预制桩必要依照施工需要，将其运至打桩位置20米范畴内，使起重机可以顺利成功起吊。桩捆绑钢丝绳必要时刻检查，发既有断丝现象应及时更换，保证牢固可靠。吊桩时将桩身上部二米处捆绑牢固，起吊时周边禁止站人。起重机应将桩缓缓转到桩锤帽口位置，并缓缓将桩插入帽口内，然后将桩放下使桩头与地面接触。确认桩机已经吊好桩身后，方可将起重装置钢丝绳脱钩并准下一根桩起吊工作。
6)桩身对中调直
桩机锁紧桩身后，通过操纵桩机纵移、横移机构，将桩尖中心精确对准桩位点，通过调节机身支撑四脚升降校直桩身，并用吊线锤检测桩身垂直度（偏差应〈0.5%〉，重复操作，从两个互成90度方向检查均符合规定后方可进行施打沉桩。
7)打桩
打桩前必要确认起重机吊钩已脱钩，桩身已精确对中调直。打桩时工作人员不可距桩机太近，要保持一定安全距离。随时检查桩机机身水平稳定状况。操作时严格按安全操作规程进行操作。发现异常状况应及时中断打桩并查明因素。
8)配桩和送桩办法：
依照地质资料桩长对每根桩进行配桩，同步在每个承台桩施工前，对第一根桩恰本地配长些，以便掌握该地方地质状况。有效桩顶标高依照自然地坪现场测定，为节约管桩用量此某些管桩理论送桩深度约为2米，咱们在配桩时将充分予以考虑，以便合理地使用材料，节约管桩。
9) 打桩原则：在施工前，先详细研究地质资料，选取有代表性一种桩位桩进行试桩，作为试打桩第一条持续打到设计拟定收锤原则，并会同建设单位、设计、勘察、监理单位及质检站关于人员进行确认，试打桩位相应勘察钻孔孔位，合格后设计部门即可制定本工程终打条件。依照设计规定管桩，焊接接桩，接桩前应检查上桩与否精确对中调直，接桩时绝不容许操纵桩机，必要置保险杆于保险位置上，以免发生落桩而产生安全事故。接桩所用焊条必要采用CO2焊丝，焊接必要饱满，牢固。严格按照设计及关于规范进行焊接，焊好后自然冷却3分钟再打桩，保证焊接质量。
10)终结打桩
要据该工程地质状况和设计规定，持力层为强风化及其如下岩土层，该层场内分布普遍，为保证单桩设计承载力，应以每根桩入土深度作参照值，最后锤击桩机打桩力值以最后三阵锤（每锤十击）贯入度不不不大于30MM作为终结打桩重要控制。
11)切割桩头
当打桩终结后，对露出地面残桩，为了以便施工背面桩位，应对露出部份进行切割。切割时应切断，禁止用大锤对桩头进行大力击打，以免对下部桩身产生损坏。应注意做好对下部桩身保护工作。
12)工程施工完毕后，按设计及施工规范规定进行静载及小应变检测。
第二节 锤击桩施工质量控制原则
1)严格“六把关”制度，即把住操作工人技能和操作质量关、材料进场实验检查关、图纸会审和技术交底关、施工方案和办法制定和贯彻关、施工计量及检查关、质量验收和奖罚关。
2)测量放线是保证本工程质量重要环节，必要精准搞好此项工作，为此在操作中应坚持施工员放线→专职测量员复核→技术负责人抽查三检制度，并会同各关于部门复核验收承认，并现场办好签证手续。
3)在打桩过程中，要时刻注意桩身垂直度变化，发现异常状况及时终结打桩。并向建设单位和监理公司报告。
4)保证项目：管桩质量、规格等必要符合设计规定，并有出厂合格证，经抽验合格。
5)容许偏差：按桩基本工程施工验收规范桩容许偏差见下表。
项 目
容许偏差mm
检查办法
桩
中
心
位
置
偏
移
有基本梁桩
垂直基本梁中心线方向
100
用全站仪或拉线用尺量检查
平行基本梁中心线方向
150
桩数为2～4根单排桩
100
桩数为5～16根群桩
100
桩数多于
0根群桩
边沿桩
150
中间桩
D/2

第三节 锤击桩施工质量管理体系
项 目 技术负责人 ：林伟平
技 术 部
质 检 组：何庆文
资料员
测量：王昱
1#桩机
2#桩机
……
3#机
整顿归档
原始资料回收
项目经理：唐福惠
电工班
建立由项目经理领导、项目总工中间控制，质检员基层检查三级质量管理体系。本工程质量管
