第二部分 ：变配电工程施工关键点

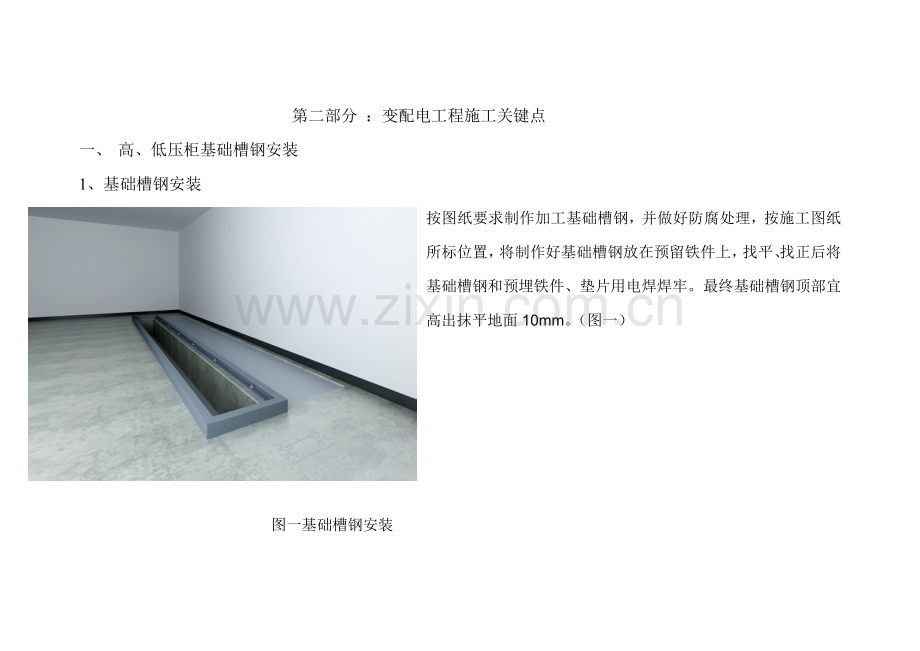

一、 高、低压柜基础槽钢安装
1、基础槽钢安装
按图纸要求制作加工基础槽钢，并做好防腐处理，按施工图纸所标位置，将制作好基础槽钢放在预留铁件上，找平、找正后将基础槽钢和预埋铁件、垫片用电焊焊牢。最终基础槽钢顶部宜高出抹平地面10mm。（图一）

图一基础槽钢安装
2、基础槽钢接地：基础槽钢安装完成后，应将接地线和基础槽钢两端焊牢。圆钢双面焊接为直径6倍、圆钢单面焊接为直径12倍，扁钢四面焊接为宽度2倍，然后和柜接地排可靠连接。并做好防腐处理。（图二、图三）

图二 扁钢接地焊接 图三 圆钢接地焊接
3、裸露接地线地上部分应涂黄绿相间油漆进行明示，接地漆间隔宽度统一为50 mm或100mm。

二、室内变压器安装
1、变压器接地
1）变压器箱体保护接地、变压器中性点接地线分别和电房主接地网独立连接,接地线两端必需用接线端子压接或焊接,接地应可靠,紧固件及防松零件齐全,和主接地网连接应满足设计及规范要求。
2）接地体焊接面圆钢为单双面焊接、扁钢为四面焊接，焊口可靠、满焊；采取搭接时，搭接长度：圆钢双面焊接为直径6倍、圆钢单面焊接为直径12倍，扁钢为宽度2倍。
变压器外壳接地
3）裸露接地线地上部分应涂黄绿相间油漆进行明示，接地漆间隔宽度统一为50 mm或100mm。

2、变压器进出线

1）双电缆进出线接线端子必需分别在设备接线
端子两侧搭接。
2）电缆进出线应整齐排列在电缆支架上，电缆固定
严禁用导磁金属绑扎。
3）变压器高低压接线应用镀锌螺栓连接，所用螺栓
应有平垫圈和弹簧垫片，螺栓紧固后，螺栓宜露出
2～3扣。高腐蚀地域，宜采取热镀锌螺栓。
4）高低压进出线应相位对应、相色标识正确清楚

3、固定遮拦安装
非封闭干式变压器装设固定遮拦

非封闭式变压器应装设固定遮拦,遮栏和变压器外廓净距大于0.6m；遮栏高度、孔大小、遮栏悬挂标志、警告牌等参考设计图纸及上级单位10kV配网验收相关标准及文件要求设置。
防护网网孔不应大于40 mm×40mm

三、台架变压器安装
1、电气设备安装
1）台架距离地面不应小于2.5m，变压器台平面坡度小于1/100。
台架变压器
2）跌落式熔断器装设高度，对地面垂直距离不应少于4.5m；排列整齐,各相间水平距离不应小于0.5m；熔管轴线和地面垂直线夹角宜为15度～30度；分闸时应有大于200mm气间隙，隔离断口清楚易见。
3）隔离开关带电部分对地垂直距离不应小于4.5m；隔离刀刃合闸
接触紧密，分闸后应有大于200mm空气间隙。
4）10kV避雷器相间距离，大于350mm；0.4kV低压避雷器相间距
离，大于150mm；引线短而直、连接紧密，采取绝缘铜线，其截
面大于25mm2。

2、接地引线安装

1）配变高压侧设备支架、高压避雷器接地引下线应采取大于25mm2 黄绿双软铜芯线和接地网引上线连接板在距离地面高度大于2.5米处连接；
低压避雷器、变压器中性点和变压器外壳接地引下线和接地网接地引上线在距地面高度大于2.5米处经过连接板连接连接。
高压设备支架及高压避雷器接地引下线和接地网接地引上线在距地面高度大于2.5米处经过连接板连接连接。
2）配变低压侧避雷器和变压器低压侧中性点接地引下线应在变压器金属外壳接地螺栓处连接，再经过截面大于25mm2黄绿双软铜芯线和接地网引上线连接板在距离地面高度大于2.5米处连接。
3）台架接地接地网接地引上线应采φ16热镀锌圆钢，分别沿主副杆和高压设备、低压设备接地线经过连接板相连。接地引上线裸露地上部分应涂黄绿相间油漆进行明示，接地漆间隔宽度统一为50mm或100mm。

四、箱式变、电缆分接箱安装
1、箱式变、电缆分接箱基础
1）箱式变基础应依据设备厂家提供安装图纸并结合设计图纸进行施工。基础应高于室外地坪，通风口防护网完好，周围排水通畅。
2）箱体调校平稳后,和基础槽钢焊接牢靠并做好防腐方法；采取地脚螺栓固定应螺帽齐全,拧紧牢靠。

2、箱式变、电缆分接箱接地安装
1）箱变箱体应设专用接地导体，该接地导体上应设有和接地网相连固定连接端子，其数量不少于3 个，其中高压间隔最少有1 个，低压间隔最少有1 个，变压器室最少有1 个，并应有显著接地标志，接地端子用铜质螺栓直径大于12mm。箱体外壳及支架应经过两点和接地网可靠连接。
2）电缆分接箱箱体应设专用接地导体，该接地导体上应设有和接地网相连固定连接端子，其数量不少于两个，并应有显著接地标志。箱体外壳及支架应经过两点和接地网可靠连接。

3、箱内电缆安装

1） 电缆应安装牢靠，垂直向下，排列整齐美观。
2） 电缆进出口应进行防火、防小动物封堵。
10kV电缆进出口应进行防火封堵，铠装电缆金属外皮应可靠接地。
3）电缆终端部件符合设计要求，电缆终端和母排连接可靠，搭接面清洁、平整、无氧化层，涂有电力复合脂，符合规范要求。
4）故障指示器安装紧固，预防滑动而造成脱落。
5） 电缆应相色标识正确清楚。
