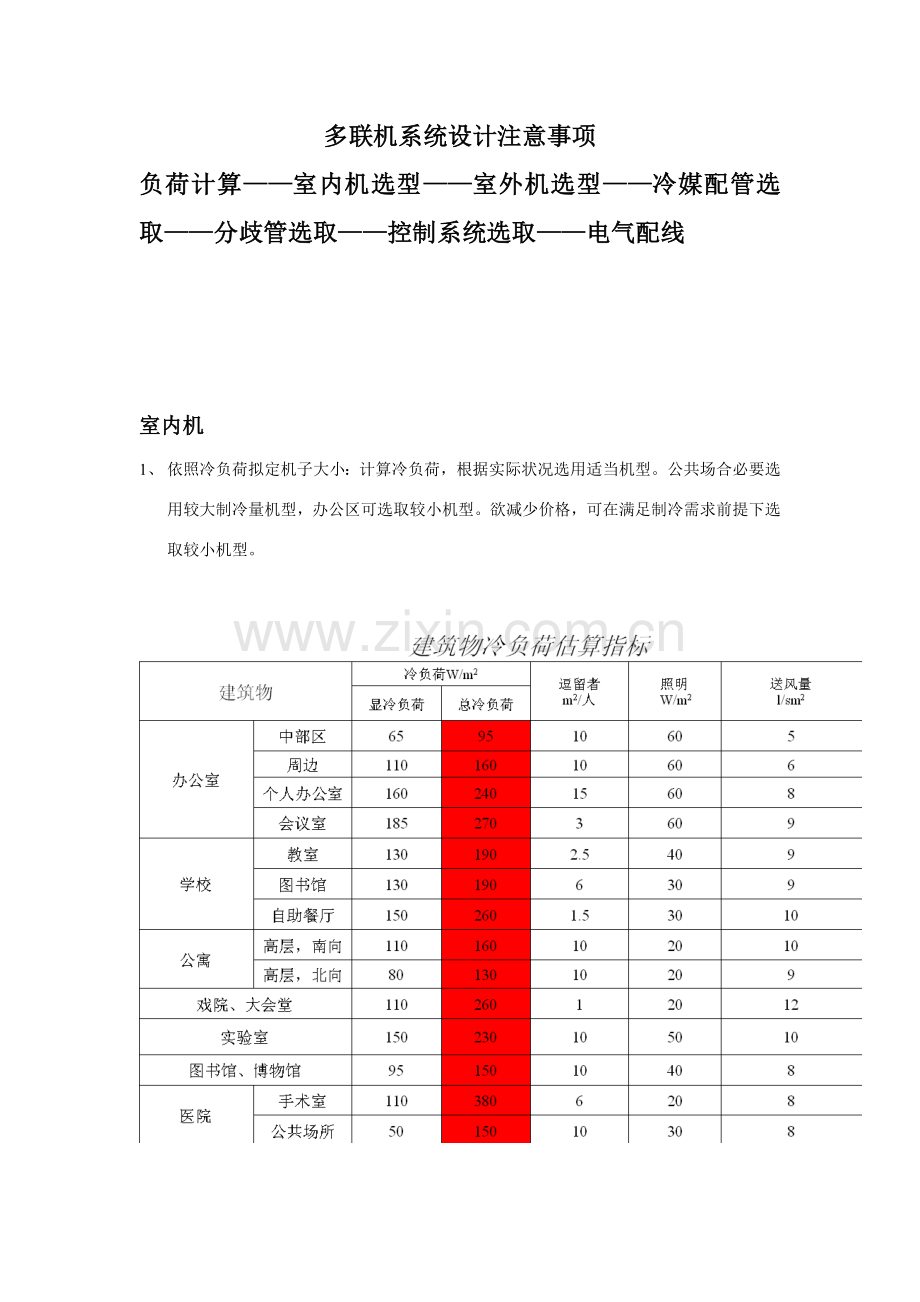

多联机系统设计注意事项
负荷计算——室内机选型——室外机选型——冷媒配管选取——分歧管选取——控制系统选取——电气配线

室内机
1、 依照冷负荷拟定机子大小：计算冷负荷，根据实际状况选用适当机型。公共场合必要选用较大制冷量机型，办公区可选取较小机型。欲减少价格，可在满足制冷需求前提下选取较小机型。

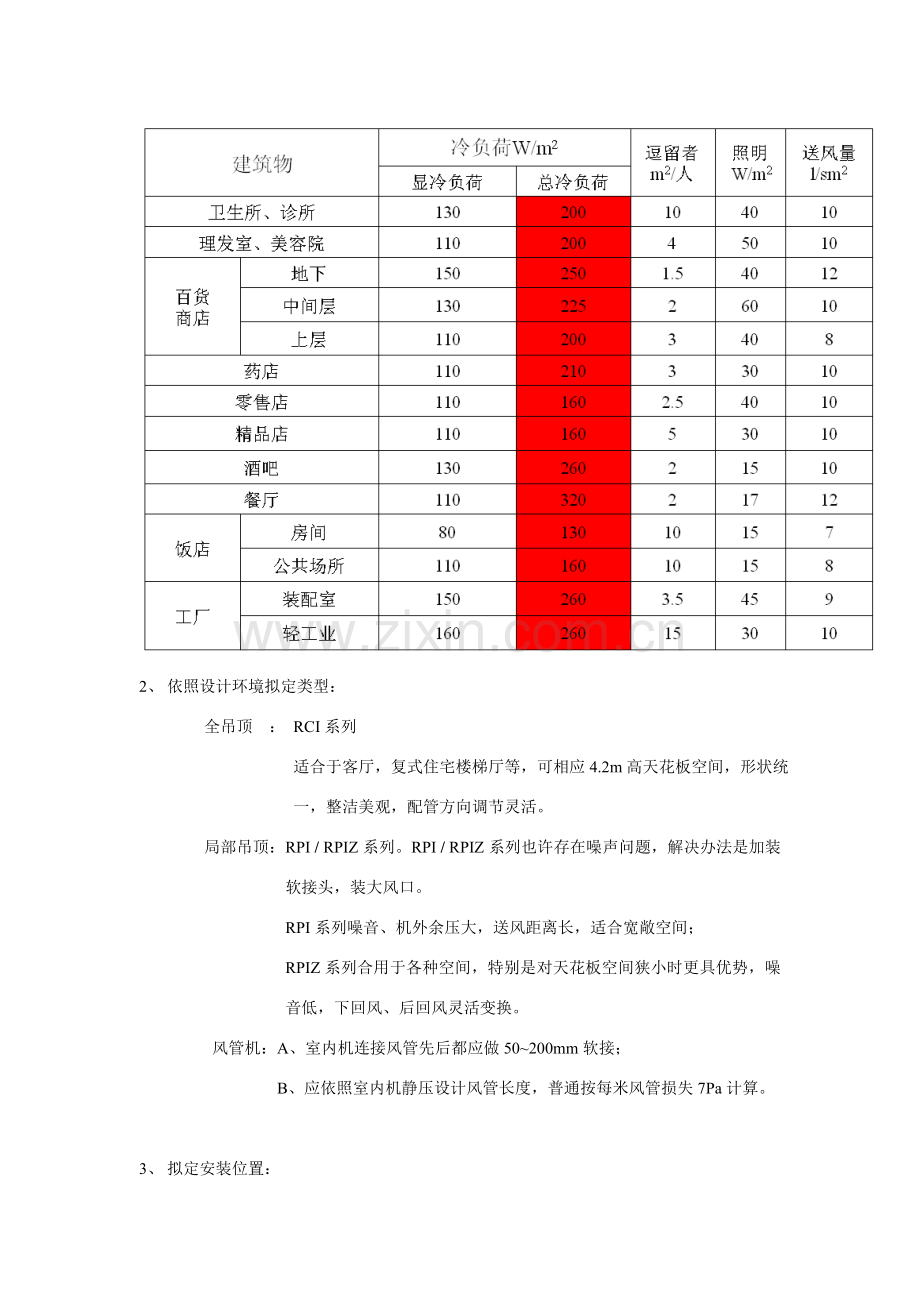

2、 依照设计环境拟定类型：
全吊顶 ： RCI系列
适合于客厅，复式住宅楼梯厅等，可相应4.2m高天花板空间，形状统一，整洁美观，配管方向调节灵活。
局部吊顶：RPI / RPIZ系列。RPI / RPIZ系列也许存在噪声问题，解决办法是加装软接头，装大风口。
RPI系列噪音、机外余压大，送风距离长，适合宽敞空间；
RPIZ系列合用于各种空间，特别是对天花板空间狭小时更具优势，噪音低，下回风、后回风灵活变换。
风管机：A、室内机连接风管先后都应做50~200mm软接；
B、应依照室内机静压设计风管长度，普通按每米风管损失7Pa计算。

3、 拟定安装位置：

高于地面2.3米，不得有障碍物阻挡进出风，易于操作及维护空间，且该位置能使室内温度分布均匀。较大容量机器应当加装送、回风管道，风管和风口设立应当能达到降噪减震作用。

室外机
1、 室外机选型。
容量匹配：内外机容量配备比应在50%~130%之间，视详细状况定;在北方，考虑多联机供热时随着室外气温减少，供热量衰减较快，也许导致室内外机配备比较小，建议恰当增大室内机型号，配比不不大于75%。
数量匹配：室内机台数不应超过下表范畴：

室外机型号
最多
至少
RAS-140FS3Q
8
1
RAS-224FSGQ、RAS-280FSGQ
12
2
RAS-224FS3Q、RAS-280FS5Q
12
2
RAS-450FS3Q、RAS-560FS3Q
16
2
RAS-690FS3Q
27
2
RAS-840FS5Q
32
2

2、 安装位置拟定。

应将室外机设立于通风良好且干燥地方。
室外机噪音及排风不应影响到邻居及周边通风。机组后侧及左右两侧运营噪音会比前侧噪音值高。
在人行道路旁建筑物上安装空调室外设备，其托板底面距道路面高度不得低于2.5m。空调室外设备出风口与相对方门窗距离

机组额定电功率N(Kw)
与相对方门窗最小距离（m）
2<N ≦5
4
5<N≦10
5
10<N≦30
6

室外机应远离电磁波辐射源，间距至少在3米以上。
不应将室外机安装于季风可以直接吹到室外机热互换器地方或建筑物间隙风可以直接吹到室外机电扇地方。
室外机安装位置选取尽量离室内机较近室外，且通风良好。
为保持空气流畅，室外机先后、左右应留有一定空间。
机组安装在屋顶或阳台状况下，天气寒冷时排水会结冰，应避免在人常走动地方排水，以防滑倒。
在冰雪覆盖地区安装室外机时，要在室外机排风侧和热互换器吸风侧加防雪罩。
应安装室外机于阴凉处，避免有阳光直射或高温热源直接辐射地方。
不应安装于多尘或污染严重处，以防室外机热互换器堵塞。
不应将室外机设立于有油污、盐或含硫等有害气体成分地方。
应将室外机安装在屋顶等除了维修人员以外其她人不适当接近地方。

室外机安装规定：
当室外机安装在屋顶平台或阳台时，应有高出地面200mm以上基座平台；机组与平台应按设计规范定安装隔振器（垫）
室外机应安装固定在平台或者专用座机板上。如安装固定在墙上，要通过悬吊架来吊装室外机，做法和强度必要通过设计计算得出。当楼板强度不够时，必要采用加固办法。
室外机固定期，用M12固定螺栓。5hp、8hp、10hp室外机为四个固定点；16hp、20hp室外机为6个固定点；24hp、30hp室外机为8个固定点。
室外机与基本之间接触应紧密，否则会产生较大震动噪音。
安装在平台或屋面时，要采用防雷办法。
机体自身要有可靠接地。
管道穿墙处必要密封，不得有雨水渗入。
在没有调试前，禁止将室外机气、液管截止阀打开。
安装地点操作维修空间：

配管
1、 管材。冷媒管为去鳞无缝紫铜管，拉制。冷凝水管为UPVC管，保温材质为橡塑保温。
2、 配管尺寸。
冷媒配管分歧选用表（FS3/FSG系列）
室内机至第一种分歧管之间接管尺寸（外径X壁厚）
室外机型号
140FS3Q
224FS3Q
280FS3Q
450FS3Q
560FS3Q
690FS5Q
840FS5Q
配管尺寸（mm）
气管
D19.05x1.0
D25.4x1.2
D28.6x1.4
D31.75x1.4
D38.1x1.7
D38.1x1.7
D44.45x1.7
液管
D9.53x0.8
D12.7x0.8
D12.7x0.8
D15.88x1.0
D15.88x1.0
D19.05x1.0
D22.2x1.2

第一种分歧管至最后一种分歧管之间接管尺寸（外径X壁厚）
室内机制冷量总和
配管尺寸（外径X壁厚）（￠mm）
接头型号
气管
液管
Q≦14KW
D19.05X1.0
D9.53X0.8
E-52S3,SE1
14KW≦Q≦21KW
D22.2X1.2
D9.53X0.8
E-52S3,SE1
21KW≦Q≦28KW
D25.4X1.2
D12.7X0.8
E-102S5,SE1
28KW≦Q≦36.4KW
D28.6X1.4
D12.7X0.8
E-102S5,SE1
36.4KW≦Q≦45KW
D31.75X1.4
D15.88X1.0
E-162S3
45KW≦Q≦50.4KW
D38.1X1.7
D15.88X1.0
E-202S3
50.4KW≦Q≦72.8KW
D38.1X1.7
D19.05X1.2
E-242S
Q>72.8KW
D44.45X1.7
D22.2X1.2
E-302S

室内机与分歧管之间连接管尺寸（外径X壁厚）
室内机型号
2.8/4.0
5.6
7.1/8.0
11.2/14.0
配管尺寸
气管
D12.7x0.8
D15.9x1.0
D15.9x1.0
D19.05x1.0
液管
D6.35x0.8
D9.53x0.8
D9.53x0.8
D9.53x0.8
分歧管选用办法
依照室内机负荷大小从末端开始向前拟定，即最末端分歧管型号选定后再选定前一级分歧管，以此类推。如果最后分歧管管径不不大于室外机管径，则分歧管管径同室外机管径。
即：
①与室内机连接管道尺寸与室内机冷媒管接头相似
②其他主管道尺寸取决于主管道所连接室内机总和
③与室外机连接管道尺寸与室外机冷媒接头相似
④如果第一分歧之后配管尺寸不不大于之前配管尺寸，请选用第一分歧之前配管尺寸。
注意：当容量为22~56型室内机液管长度超过15米时，应将液管尺寸由6.35改为9.53mm。
分歧管选取
①第一组接头按照室外机选取
②其他接头按照室内机总容量选取
③如果第二个或之后分歧管尺寸不不大于第一种分歧管，请选取和第一种分歧管同样分歧管

冷凝水管：
冷负荷kw
≦7
7.1~18
18.1~100
101~176
177~598
599~1055
1056~1512
管径DN
25
25
32
40
50
80
100

保温管材：橡塑保温。
保温厚度：d≦￠12.7mm，D=15mm；R≥￠15.88mm，R=20mm.室外冷媒管道保温厚度增长10mm，外缠稀松布，涂三层防晒漆。冷凝水管保温层厚度普通为10mm。
风管保温：敷设在非空调房间里送回风管，采用离心玻璃棉保温时保温层厚度为40mm;
敷设在空调房间里送回风管，采用离心玻璃棉保温时保温层厚度为25mm。采用橡塑材料或其她材料时应依照设计规定或计算得出。

支架安装
冷媒：配管固定采用角钢支架、托架或圆钢吊架，“U”型管卡或扁钢在保温层外固定，保温材料原则上不容许压缩，以保证其效果。建议较大工程采用角钢做支撑。
支架、吊架、托架型式、做法要符合设计规定。设计没有规定，可参照《暖通空调设计选用手册》中华人民共和国标T616.或按一下规定解决：
横管固定：可采用斜撑角钢支架/倒“T”型或“L”型角钢托架或者圆钢吊架。角钢采用30X30X3m等边角钢，圆钢直径为Ф8mm。
立管固定：管卡处应使用圆形木垫代替保温材料，“U”型管卡在圆木外固定。圆木应进行防腐解决。
支、掉、托架制作要达到承重规定，安装迈进行防腐、除锈解决，埋入墙内某些不得刷防腐油漆。
制冷机管道支、掉、托架之间最小间距见下表：
管道外径（mm）
≤20
20~40
≥40
横管间距（m）
1.0
1.5
2.0
立管间距（m）
1.5
2.0
2.5

冷凝水：普通横管0.8m~1.0m，立管1.5m~2m且每根立管不得少于2个。冷凝水管坡度应当在0.01以上，主管坡度不得不大于0.003，且不得浮现倒坡。

制冷剂充注
系统制冷机充注量=室外机充注量+系统液管充注量+室内机充注量

室外机出厂时已充注完毕，需要追缴充注只有系统液管和室内机。

系统液管充注原则：
（FSG、FS3、FS5系列）R22冷媒注入量表：
液管尺寸mm
6.35
9.53
12.70
15.88
19.05
22.2
冷媒注入量Kg/m
0.026
0.065
0.120
0.195
0.300

（FSN系列）R410A冷媒注入量表：
液管尺寸mm
6.35
9.53
12.70
15.88
19.05
22.2
冷媒注入量Kg/m
0.030
0.070
0.120
0.190
0.280
0.390

室内机充注原则：
FSG、FS3、FS5系列：
容量
型 号
加充量（kg）
28型
RPI-28FSG1Q,RCI-28FSG2Q,RCD-28FSG1Q,RPK-28FSGMQ
RPF-28FSGEQ,RPFI-28FSGEQ
0.9
40型
RPI-40FSG1Q,RCI-40FSG2Q,RCD-40FSG1Q,RPK-40FSGMQ
0.9
56型
RPI-56FSG1Q,RCI-56FSG2Q,RCD-56FSG1Q,RPK-56FSGMQ
RPC-56FSG1Q
1.4
65型
RPK-63FSGMQ
1.4
71型
RPI-71FSG1Q,RPI-71FSG2Q,RCD-71FSG1Q,RPC-71FSG1Q
1.5
80型
RPI-80FSG1Q,RPI-80FSG2Q,RCD-80FSG1Q,RPC-80FSG1Q
1.5
112型
RPI-112FSG1Q,RPI-112FSG2Q,RCD-112FSG1Q,RPC-112FSG1Q
2.3
140型
RPI-140FSG1Q,RPI-140FSG2Q,RCD-140FSG1Q,RPC-140FSG1Q
2.6
室内机台数低于下表则不需要充注制冷机
室外机
N 室内机台数
W0室外机制冷机充注量（kg）
RAS-140FS3Q
3
5.4
RAS-224FS3Q,RAS-224FSGQ
5
10.0
RAS-280FS3Q,RAS-280FSGQ
5
11.5
RAS-450FS3Q
4
16.0
RAS-560FS3Q
4
22.0
注：1、N为不需附加制冷机室内机台数。
2、Wo为室外机在出厂前所追加制冷剂量。

FSN系列：
224型和280型室内机追加制冷剂量为1kg/台，224型一下不需要追加充注。

注：室外机高于室内机是最大高度差不得超过50m，室内机高于室外机时最大高度差不得超过40m。
室内机互相之间最大高度差不得超过15m；
系统第一级分支距最远室内机最大管路长度：室外机为5hp、8hp、10hp、16hp、20hp时为30m，室外机为24hp、30hp时为40m；
最长配管（最不利回路）长度：室外机为5hp、8hp、10hp、16hp、20hp时为100m，室外机为24hp、30hp时为120m；

室内机与室外机之间气管立管每升高10m需安装一种回油弯头（存油弯头）；
当分歧管到负荷为1.5hp（40）、2hp（56）和2.3hp（63）室内机距离不不大于或等于15m时，将此段液管外径由6.35mm变为9.53mm。
