抗震支架机电深化设计注意重点事项.docx

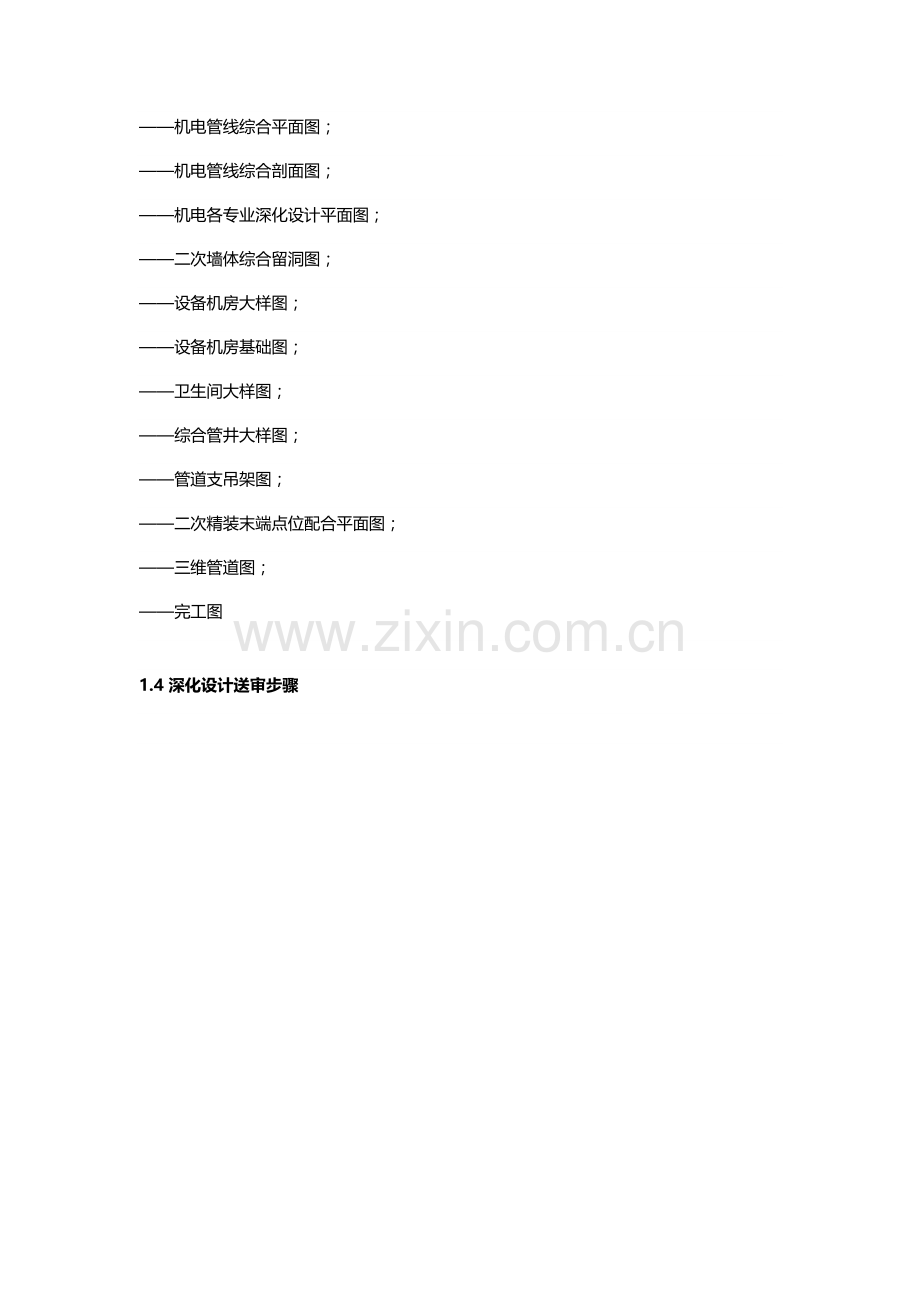

抗震支架 | 机电深化设计注意事项1.1 目标首先为何要做机电深化设计呢，首先是甲方/业主要求，目标是为了提升效率降低成本，对机电系统优化给施工带来方便。一句话省时省力省钱。1.2 依据和甲方协议中技术条款及甲方提供施工图；和相关国家规范、行业标准、标准图集、相关技术参数。1.3机电深化设计工作内容及出图种类划分：机电工程深化设计，关键取决于和业主协议约定前期通常包含：对原设计图纸提出问题；方案及系统优化；系统核实；设备参数核实；平面部署合理化提议；依据甲方要求列出出图计划进度；列出需出图纸目录。工程开始后，通常情况所出图纸包含以下：机电管线预留预埋图；机电管线综合平面图；机电管线综合剖面图；机电各专业深化设计平面图；二次墙体综合留洞图；设备机房大样图；设备机房基础图；卫生间大样图；综合管井大样图；管道支吊架图；二次精装末端点位配合平面图；三维管道图；完工图1.4 深化设计送审步骤机电深化设计出图步骤、内容及要求2.1 工作程序出图内容：当原图为施工图设计深度时，深化设计工作内容以下：2.2机电深化设计标准：2.2.1基础标准确保实现原始设计意图，实现业主及相关方需求。深化设计应以原设计为依据，在事先和原设计师充足沟通基础上进行图纸深化设计，深化设计完成后，报原设计认可后才能进入下道程序。2.2.2管线部署排列通常标准（1）决定各管道最终安装标高从上到下依次是：排水管、电缆桥架、线槽、暖通管道、通风管道、给水及消防管道。（2）电缆桥架、线槽尽可能高位安装，通风管道中低位安装。（3）电缆桥架和水专业管道应分开部署或部署在其上方，以免管道渗漏时损坏线缆造成事故，如必需在一起敷设，电缆应考虑设防水保护方法。桥架和水管平行最小净距400mm，交叉最小净距300mm。（4）强电桥架和弱电线槽之间留有一定间距，以免相互干扰，有条件时，可分别部署在两侧，二者间距通常大于300mm。（5）遇管线交叉时，应本着“小管让大管、有压让无压，冷水管让热水管,施工简单避让施工难度大”标准避让。(6)管道外壁（或保温层外壁）之间最小距离按下列要求确定：DN小于等于32mm时，大于100mm，DN大于32mm时，大于150mm。并排排列管道，阀门应错开位置。（7）多种管线在同一处垂直方向部署时，通常是桥架、线槽在上，水管在下，热水管在上，冷水管在下，风管在上，水管在下。尽可能使管线呈直线，相互平行不交叉，使安装维修方便，降低工程造价。2.2.3方便施工标准充足考虑安装工序及条件，机电设备、管线对安装空间要求，合理性确定管线位置和距离。2.2.4方便系统调试、检测、维修标准充足考虑系统调试、检测、维修各方面对空间要求，合理确定多种机电设备、管线及多种阀门、开关位置和距离，和日常维护操作照明、通风。2.2.5美观标准明装机电综合应充足考虑各机电系统安装后外观整齐有序，间距均匀。2.2.6结构安全标准机电管线穿越结构构件，其预留洞口或套管位置大小应满足设计要求，确确保结构安全，并符合以下标准：（1）框架柱身、剪力墙暗柱区域严禁开洞。其它部位结构梁、板、墙上开设洞口或套管标准上应预留。（2）穿过框架梁、连梁管线宜预埋套管，洞口宜在跨中1/3范围内。（3）混凝土结构墙、板上预留洞口小于300mm时，钢筋不需截断，绕过洞口即可，当预留洞口大于300mm时，需按设计要求采取必需结构补强方法。（4）二次砌筑墙上开设洞口较大时需按设计要求设置过梁。2.2.7 CAD制图标准（1）建立各专业图层，并设置不一样笔宽，各专业字体标注须单独建层，并统一字体。（2）综合平面图中须以不一样线型或颜色表示各机电系统管线，并明确代号和图例。（3）综合平面图中风管、电缆桥架以双线表示，依据甲方要求大于DN50以上水管也可需用双线表示；多种管线距离以中线表示，并注明截面尺寸；多种机电管线均应标注关键位置及高度改变处标高；剖面图中管线表示外径或轮廓尺寸，并标注净距及标高。（4）图纸中标注高度时，要统一标准，如使用本楼层装修地面（建筑完成面）相对高度，其中重力排水、风管、桥架是指管线底标高，其它是指管线中心标高。2.3.机电深化设计方法2.3.1首先深化设计人员要深入熟悉各专业图纸，吃透设计理念，详尽了解管线材质、规格、安装工艺、支吊架形式、注意事项等，而且要能掌握各专业管线安装规范，对于强制性条文要做到熟记于心，应该确保深化设计出来图纸符合设计规范和施工规范。2.3.2在进行管线综合部署前，要将建筑、结构、安装、装修图纸及已订设备资料搜集到一起，部署时要考虑墙、板、梁厚度，吊顶做法及高度，部署时要常常到现场实地考察，测量，预防出现电管线和土建结构发生冲突。2.3.3在进行管线综合部署前，首先对准备选择建筑或装修底图进行处理，删除门等无须要标注等，对专业图纸中无须要标注也要删除，以使图纸叠加综合后图面清楚。2.3.4根据CAD制图标准将机电各个专业深化图进行叠加，一定要做到分专业、分图层，然后深入调整机电管线相对位置、标高，处理管线交叉问题，标出管线平面位置、标高、上下返弯情况，合理利用空间，优化设计。对于上下重合管道，部署有困难时能够在平面图中错开，以提升图面可视效果，在剖面图中表现出上下重合位置关系。2.3.5在综合平面图中管线密集处依次编号，并画出相关剖面图，剖面图应表示和结构或和吊顶尺寸关系；明确各机电系统安装和检修空间尺寸，并注意确保灯具、诱导风机、喷洒头、摄像机等末端设备使用功效和排水管线路由和坡度等。2.3.6依据最终确定机电管线综合平、剖面图，把各专业管线拆分到专业图纸上，形成最终专业施工图。2.3.7对于已经做好精装方案楼层、房间，管线综合时不仅要考虑造型内是否能满足管线安装，还要依据精装图纸中机电末端设备定位，对末端机电管线进行调整、排布，并将精装吊顶及墙体检修口，表示在机电综合图上，其检修口定位尺寸应和精装一致。2.3.8综合平面图中有坡度管线，尤其是重力排水管，应标注管线坡向和坡度，并标注起止位置标高，要确保重力排水管道不上返弯，且能经过预留洞或套管。2.3.9机电深化图完成后，要组织各方审核，并经原设计审批才能正式出图。同时在施工前参考机电深化设计图纸，安排好各专业施工前后次序，在施工中严格根据机电综合图定位指导各专业管线施工。当现场施工发觉问题或某个专业有新设计变更时，要立即通知深化设计人员，依据实际情况，发出设计协调统计（工作联络单）作为机电管线综合图纸必需补充。2.4设备机房综合深化图多数情况下，因为设备设计选型和业主招标设备外型不一致，原设计中设备接口尺寸、形式等均可能发生改变，故机房施工图纸大多需要深化设计，深化时不仅要依据实际订货尺寸绘出设备基础图纸，更要依据实际订货尺寸给出设备连接平、剖面图，并对各专业图进行综合、调整，在部署时要尤其考虑现场维修操作空间，机房内要做到管线排布成行成列，排列整齐，间隔合理均匀，尽可能采取共用支吊架，在满足功效前提下做到良好视觉效果和人性化。2.5管井综合管线深化图在竖井施工中,水专业管道有和通风专业共用管井,各自所占位置、分支管位置、走向等在各自图上表示,并无一张综合设计图,所以须在图纸上优异行综合考虑,再结合现场实际情况深入考虑,把一部份图纸设计矛盾及不合理处于施工前加以消除和处理。2.6.机电深化设计需注意问题2.6.1对已经有一次结构预留孔洞管线，应尽可能降低位置移动；和设备连接管线，应降低位置水平及标高位移。2.6.2机电管线安装后，还有后续穿线、调试等工作，假如有可能，还要了解到以后可能增加二次施工内容，所以要预留出足够空间。2.6.2空调风管、供回水管、冷凝水管、热水管等需保温，深化设计时应考虑保温层厚度，预留适宜保温空间。2.6.2管线部署时要常常到现场对土建结构进行查对，测量实际结构净空高度，预防结构偏差影响整体部署。2.6.3各专业支、吊架尽可能采取综合支、吊架，节省材料，部署美观，把支、吊架占用空间也要反应在深化图纸中。2.6.4在图纸排布过程中，深化设计人员要常常和各专业技术人员沟通，多去现场看实际情况,各专业使用功效要严格确保，对于不能满足精装方案地方，要立即和业主沟通，提供能够达成最理想排布方案。2.6.5每个区域，最终出图时，管线位置、规格、标高，机电管线剖面图平面图保持一致。综合协调过程中，剖面图作出调整时，平面图也作出对应调整。机电深化设计在项目实施中关键性及角色1、机电深化对内部各专业协调，以达成水暖电三个专业出图一致，设备参数统一，图面整齐划一；2、对外部协调包含以下：1）对甲方/业主：汇报工作步骤，图纸送审，技术问题，处理方案；2）对机电现场总包：进行深化设计协调， 深化设计策划，图纸审核，关键部位管线安装方案，设备安装方案确实定；3）对土建现场总包：建筑、结构图纸咨询，深化设计支持配合，预留洞图纸审核；4）对机电专业分包：机电综合图设计配合，设备参数安装要求；5）对物资采购供货商：设备选型审核，设备安装大样图确定，设备信息沟通，技术方案讨论确定；6）对装修深化设计：装修图纸咨询，吊顶末端点位配合设计，预留检修口；7）对甲方商务：确定深化设计细则，推行协议中深化设计要求，提供深化设计图纸，按协议完图后请款。
