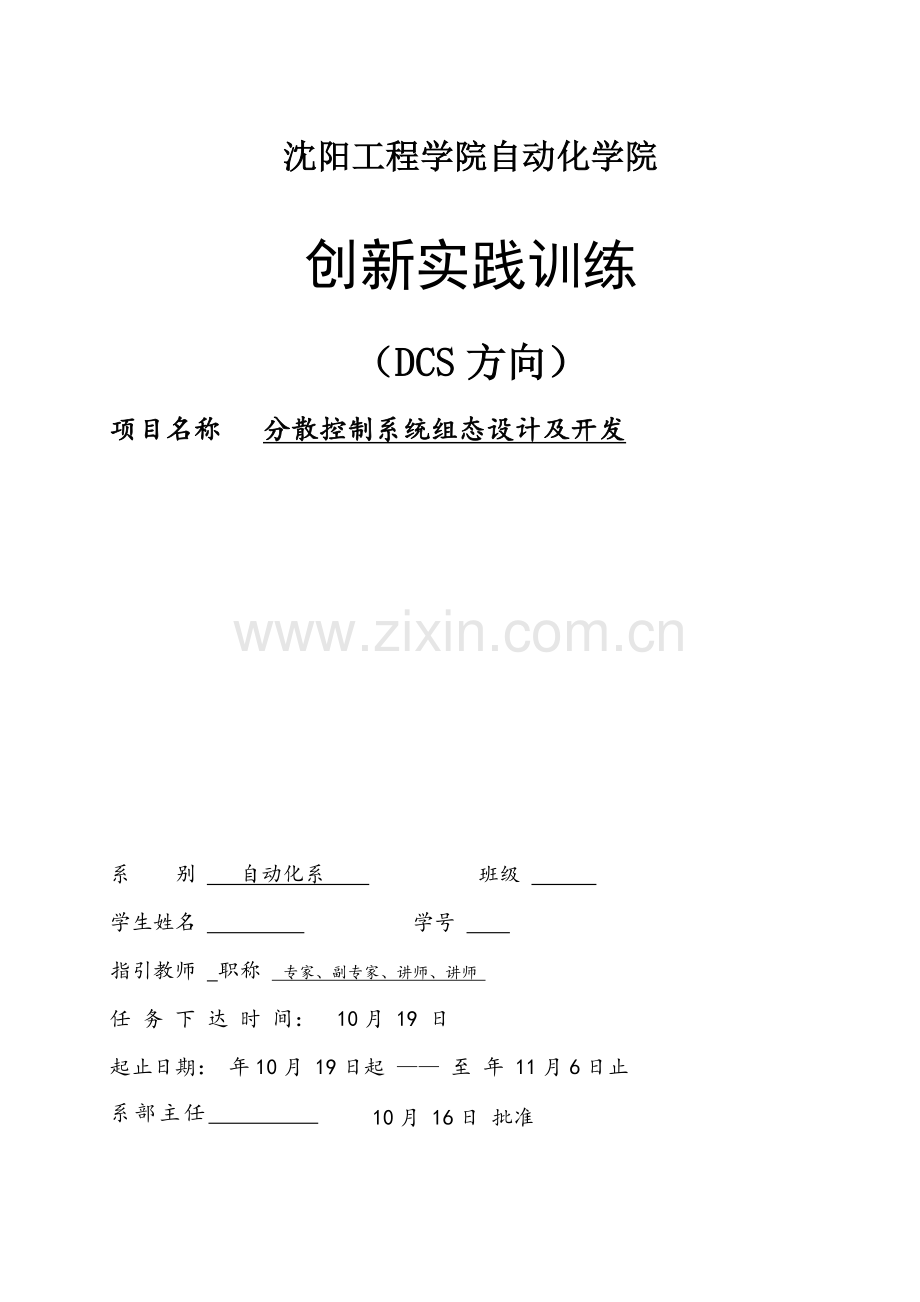

沈阳工程学院自动化学院

创新实践训练

（DCS方向）
项目名称 分散控制系统组态设计及开发

系 别 自动化系 班级
学生姓名 学号
指引教师 职称 专家、副专家、讲师、讲师
任 务 下 达 时 间： 10月 19 日
起止日期： 年10月 19日起 —— 至 年 11月6日止
系部主任 10月 16日 批准

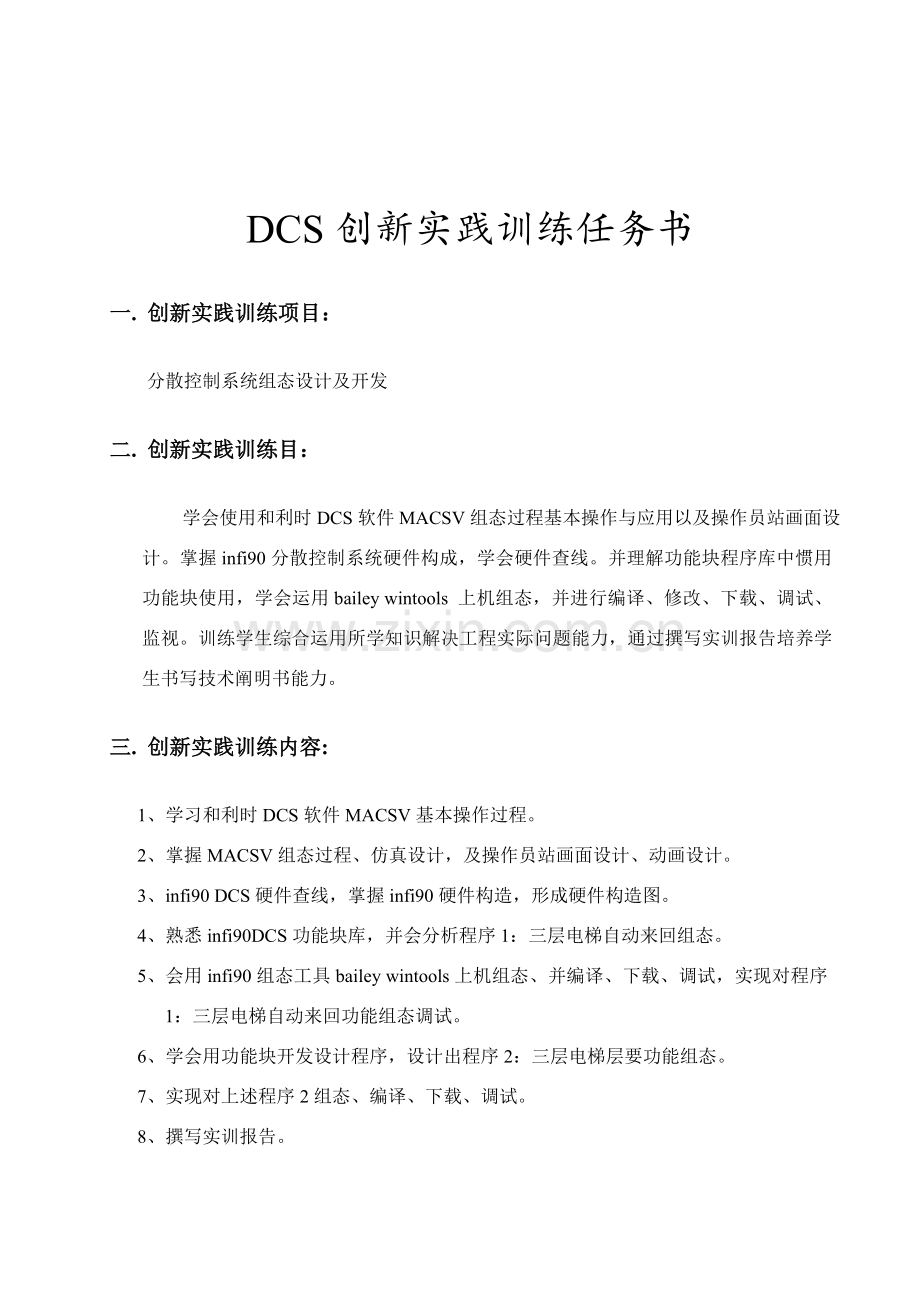

DCS创新实践训练任务书
一. 创新实践训练项目：
分散控制系统组态设计及开发
二. 创新实践训练目：
学会使用和利时DCS软件MACSV组态过程基本操作与应用以及操作员站画面设计。掌握infi90分散控制系统硬件构成，学会硬件查线。并理解功能块程序库中惯用功能块使用，学会运用bailey wintools 上机组态，并进行编译、修改、下载、调试、监视。训练学生综合运用所学知识解决工程实际问题能力，通过撰写实训报告培养学生书写技术阐明书能力。
三. 创新实践训练内容:
1、 学习和利时DCS软件MACSV基本操作过程。
2、 掌握MACSV组态过程、仿真设计，及操作员站画面设计、动画设计。
3、 infi90 DCS硬件查线，掌握infi90硬件构造，形成硬件构造图。
4、 熟悉infi90DCS功能块库，并会分析程序1：三层电梯自动来回组态。
5、 会用infi90组态工具bailey wintools上机组态、并编译、下载、调试，实现对程序1：三层电梯自动来回功能组态调试。
6、 学会用功能块开发设计程序，设计出程序2：三层电梯层要功能组态。
7、 实现对上述程序2组态、编译、下载、调试。
8、 撰写实训报告。
四. 所用设备:
软件： MACSV软件，infi90组态工具bailey wintools。
硬件：和利时DCS系统设备，infi90DCS设备，三层电梯模型及有关设备

五. 创新实践训练时间安排:

任务
备注
10.19
熟悉MACS系统构造及硬件

10.20
学习MACSV系统软件新建工程及设备组态

10.21
上机练习

10.22
数据库组态及数据站算法组态
练习

10.23
上机练习

10.26
控制器算法组态

10.27
上机练习组态

10.28
练习图形组态与动画设计

10.29
infi90分散控制系统硬件查线、查硬件资料

10.30
熟悉infi90分散控制系统功能块库，会分析组态

11.2
掌握bailey wintools应用，会上机画程序1组态图，并编译

11.3
学会编译并查出错误，改错、存盘,

11.4
同理，上机画程序2组态图，并编译,下载组态程序2，并调试

11.5
解决调试中浮现问题

11.6
撰写实训报告。

六． 参照文献
[1]李友善 自动控制原理 北京：机械工业出版社 1981
[2]王常力 集散控制系统选型与应用 清华大学出版社1996
[3]方康玲 过程控制系统 武汉：武汉大学出版社
[4]高伟 计算机控制系统 中华人民共和国电力出版社 .4
[5]谢建军等 600MW火电机组培训材料 仪控分册 中华人民共和国电力出版社
[6]华能伊敏电厂DCS设计阐明（初版）
[7]infi90 分散控制系统资料 校内出版
[8] MACS软件手册

沈阳工程学院自动化学院
DCS创新实践训练成绩评估表
系（部）： 自动化 班级： 学生姓名：
指 导 教 师 1 评 审 意 见
评价
内容
具 体 要 求
权重
评 分
加权分
工作态度
及工作量
工作努力，遵守纪律；出勤状况良好。按期圆满完毕规定任务，工作量饱满，难度较大。
0.4
5
4
3
2

分析与解决问题能力
能运用所学知识和技能去发现与解决实际问题；能对的解决实验数据；能对课题进行理论分析，并得出对的结论。
0.4
5
4
3
2

创新
工作中有创新意识，或有独特看法。
0.1
5
4
3
2

阐明书规范限度
阐明书立论对的，阐述充分，结论严谨合理，文字通顺，技术用语精确，符号统一，编号齐全，图表完备，书写工整规范。
0.1
5
4
3
2

指引教师1评审成绩
（加权分共计乘以10）
分
加权分共计

指 导 教 师 签 名：
年 月 日
指 导 教 师 2 评 审 意 见
评价
内容
具 体 要 求
权重
评 分
加权分
工作态度
及工作量
工作努力，遵守纪律；出勤状况良好。按期圆满完毕规定任务，工作量饱满，难度较大。
0.4
5
4
3
2

分析与解决问题能力
能运用所学知识和技能去发现与解决实际问题；能对的解决实验数据；能对课题进行理论分析，并得出对的结论。
0.4
5
4
3
2

创新
工作中有创新意识，或有独特看法。
0.1
5
4
3
2

阐明书规范限度
阐明书立论对的，阐述充分，结论严谨合理，文字通顺，技术用语精确，符号统一，编号齐全，图表完备，书写工整规范。
0.1
5
4
3
2

指引教师2评审成绩
（加权分共计乘以10）
分
加权分共计

指 导 教 师 签 名：
年 月 日
DCS创新实践训练总评成绩
分

摘要

本文简要简介了和利时DCSMACS系统构成及构造并通过MACS软件组态基本操作与应用设计出除氧给水系统组态图。简朴简介了INFI-90分散控制系统硬件构成，功能块原理及应用，在此基本上分析组态、开发设计程序，运用Bailey Wintools上机组态进行编译、调试、下载、监视实现三层电梯自动来回功能组态和三层电梯层要功能。该分散控制系统组态设计及开发通过度析调试获得令人满意效果。

核心词 和利时，MACS，INFI-90，电梯，DCS

目 录

摘要 III
引言 3
1 HOLLIAS—MACS系统构成及构造 3
1.1 HOLLiAS—MACS系统中“站” 3
1.2 HOLLiAS—MACS系统中“网络” 3
1.3 HOLLiAS-MACS系统软件体系构造 3
2 HOLLIAS—MACS系统组态软件 3
3 INFI-90分散控制系统重要设备及构造 3
4 使用功能块简介 3
5 INFI-90软件组态办法及环节 3
6 三层电梯层要选取功能控制原理及逻辑组态图 3
6.1 电梯自动来回功能实现及逻辑组态图 3
6.2 三层电梯实现功能 3
6.3 三层电梯功能实现原理 3
6.4 画图注意事项 3
7 总结 3
8 致 谢 3
9 参照文献 3
附录1 除氧给水系统组态图 3
附录2 三层电梯自动来回组态图 3
附录3 三层电梯层要功能组态图 3

引言

自动控制是指在没有人直接参加状况下，运用控制装置使被控对象某一物理量(或工作状态)自动地按照预定规律运营(或变化)。这种在无人直接参加状况下，由自动化仪表和装置来控制生产过程办法就称为过程自动化。生产过程自动化是科技发展必然趋势，是工业生产技术一场革命；生产过程自动化彻底变化了原始落后生产状态，可以代替人重复性劳动，挣脱繁重、脏乱环境，保障设备及人身安全，减轻劳动强度，改进劳动条件。生产过程自动化可以提高产品质量和产量，使能源合理使用和分派，减少能源消耗，延长设备使用寿命，从而获得最佳经济效益[1]。
DCS即集散型控制系统，又称分布式控制系统(Distributed Control System)。它重要基本是4C技术，即:计算机－Computer、控制 －Control、通信－Communication、CRT显示技术。DCS系统通过某种通信网络将分布在工业现场附近现场控制站和控制中心操作员站及工程师站等连接起来，以完毕对现场生产设备分散控制和集中操作管理。
DCS自1975年问世以来已经历了近三十年时间，其可靠性、实用性不断提高，功能日益增强。如控制器解决能力、网络通讯能力、控制算法、画面显示及综合管理能力等。DCS系统过去只应用在少数大型公司控制系统中，但随着4C技术及软件技术迅猛发展，到当前已经在电力、石油、化工、制药、冶金、建材等众多行业得到了广泛应用，特别是电力、石化这样行业。
当前，一套使顾客满意DCS系统应当具备系统具备开放体系构造，可以提供多层开放数据接口；系统应具备强大解决功能，并提供以便组态复杂控制系统能力与顾客自主开发专用高档控制算法支持能力；系统应支持各种现场总线原则以便适应将来扩充需要；系统应高可靠、维修以便、工艺先进、价格合理[2-3]。
本文运用和利时MACS及INFI-90分散控制系统为开发工具为平台，熟悉其中硬件构造和理解工作原理，进行对分散控制系统功能进行分析，编译程序且通过现场设备练习和调试，达到纯熟掌握分散控制系统设备应用能力和综合运用所学知识解决工程实际问题能力。

1 HOLLIAS—MACS系统构成及构造

HOLLiAS—MACS系统是由以太网和使用现场总线技术控制网络连接各工程师站、操作员站、现场控制站、通讯控制站、数据服务器构成综合自动化系统，完毕大型、中型分布式控制系统(DCS)、大型数据采集监控系统(SCADA)功能。如图1.1所示

图1.1 HOLLIAS—MACS系统构成及构造图

1.1 HOLLiAS—MACS系统中“站”

1) HOLLiAS—MACS系统中“站”概念：是系统构造中一种构成环节、物理上一套独立设备、网络中一种通信节点、在系统功能中完毕某一类特定解决任务。HOLLiAS—MACS系统中“站”涉及：工程师站；操作员站(站号为50～79)；通讯站；服务器(站号为0)；现场控制站(站号为10～49)。
2) HOLLiAS—MACS系统中各“站”功能
a) 工程师站
工程师站运营相应组态管理程序，对整个系统进行集中控制和管理。工程师站重要有如下功能：组态(涉及系统硬件设备、数据库、控制算法、图形、报表)和有关系统参数设立；现场控制站下装和在线调试，服务器、操作员站下装；在工程师站上运营操作员站实时监控程序后，可以把工程师站作为操作员站使用。
b) 操作员站
操作员站运营相应实时监控程序，对整个系统进行监视和控制。操作员站重要完毕如下功能：
各种监视信息显示、查询和打印，重要有工艺流程图显示、趋势显示、参数列表显示、报警监视、日记查询、系统设备监视等；通过键盘、鼠标或触摸屏等人机设备，通过命令和参数修改，实现对系统人工干预，如在线参数修改、控制调节等。
c) 服务器
服务器运营相应管理程序，对整个系统实时数据和历史数据进行管理。
d) 现场控制站
现场控制站运营相应实时控制程序，对现场进行控制和管理。现场控制站重要运营工程师站所下装控制程序，进行工程单位变换、数据采集和控制输出、控制运算等。

1.2 HOLLiAS—MACS系统中“网络”

HOLLiAS—MACS系统中“网络”涉及:监控网络MNET、系统网络SNET、控制网络CNET。
1) 监控网络MNET
监控网络MNET特点：冗余高速以太网链路；使用五类屏蔽双绞线或光纤将各个通讯节点连接到中心互换机上；节点有工程师站、操作员站、服务站；采用TCP/IP通讯合同。
监控网络上各个节点用固定分派IP地址进行标记。为实现监控网络冗余，网中每个节点主机都配有两块以太网卡，普通在工程上将两块以太网卡分别连接到130网段和131网段互换机上。监控网络前两位IP地址分别为130.0和131.0，后两位则可以自行定义。
2) 系统网络SNET
系统网络SNET特点：速工业以太网；采用HSIE 通讯合同；使用五类屏蔽双绞线或光纤将各个通讯节点连接到中心互换机上；节点有服务站、现场控制站。
3) 控制网络CNET
控制网络CNET特点：位于现场控制站内部；Profibus-DP现场总线；采用带屏蔽双绞铜线连接；节点重要有DP主站(主控单元)和DP从站(智能I/O单元)；完毕实时输入/输出数据和从站设备诊断信息传送；站地址为0-125。
系统I/O站总线采用了先进现场总线技术ProfiBus-DP 总线，I/O站主控单元如FM801 为ProfiBus-DP 主站，I/O 输入/输出模块如FM系列模块为ProfiBus-DP 从站。主/从站及她们之间连接件构成了完整ProfiBus-DP 总线网络。网络配备(涉及主/从站数量传播数率传播距离等)优化，在保证系统对的、迅速工作前提下，可大大提高系统稳定性[8]。

1.3 HOLLiAS-MACS系统软件体系构造

HOLLiAS—MACS系统软件分为：
1) 组态软件；
2) 操作员站运营软件；
3) 服务器运营软件；
4) 现场控制站运营软件。

主控单元
运营软件
监视和修改数据

运算数据
下装
控制算法文献

工程师站
离线组态软件

保存数据
服务器
运服务器算法和数据库文献

操作员站
运营软件

行软件
下装
服务监视和修改数据

软件

法和数据库文献

操作员站
运营软件
下装

监视和修改数据
图形、报表文献

图1.2 软件体系构造图

2 HOLLIAS—MACS系统组态软件

HOLLIAS—MACS系统组态软件使用环节：
1) 新建工程（数据库总控）：在正式进行应用工程组态之前，必要针对该应用工程建立一种工程名，新建工程后变啊新建起了该工程数据目录
2) 硬件配备（设备组态）：在新建工程中定义应用工程硬件配备
3) 数据库定义（数据库总控）:定义和编辑工程中应用到各站点信息，这是形成整个应用系统基本
数据库基本编译（数据库总站）：在设备组态编译成功基本上，数据可编译完毕后可以进行数据库基本编译
4) 数据站控制算法组态（数据站算法组态）：是用来编制数据站算法程序
5) 控制器算法工程生成（数据库总站）：在数据站控制算法工程编译和数据库基本编译成功之后可以进行数据库联编，生成控制器算法工程
6) 控制器控制算法组态（控制器算法组态）：是用来编制控制器算法程序及下装控制器
7) 制作报表（报表组态）：用来制作反映现场工艺数据报表
8) 绘制图形（图形组态）：用来绘制工艺流程图
9) 生成下装工程文献（数据库总控）：生成下装文献
10) 登入控制器，将工程下装到主控单元（控制器算法组态）
11) 下装数据站、操作站（工程师在线下装）
12) 运营程序并在线调试

3 INFI-90分散控制系统重要设备及构造

infi-90分散控制系统是美国Bailey公司1987年推出产品，Bailey公司后被ABB收购，后者于九十代末期推出Symphony系统，成为融过程控制和公司管理为一身新一代分布式过程控制系统。
该系统构成：PCU、OIS、CIU/PCI、SAC/DLS。INFI网环能带多达250个节点，各种子环通过就地和远程接口与主环连接，每个子环多达250个节点，一种主环最多连接250个子环，整个系统最多可以带62500个节点能力[7]。

图3.1 INFI-90环构造

1) 过程控制单元（PCU）
系统核心部件，其重要功能有：闭环模仿量控制（MCS）、顺序逻辑控制(SCS)、数据采集(DAS)和通信功能。
柜中：模件安装单元（MMU）、端子安装单元（TMU）、电源安装单元（PMU）。
MMU中模件类型：电源模件、智能模件（主模件、通信模件、组态调节模件等）和子模件。
2) 运营员操作站（OIS）
a) 程监视和控制；
b) 报警管理；
c) 系统状态及诊断；
d) 系统组态及调节。
3) 计算机接口(PCI)
a) 计算机接口构成涉及：环路接口模件(LIM)总线转换模件(BTM)和厂环至计算机转换模件(PCT)。
b) 能涉及：数据采集、组态、过程控制。
4) 厂区通讯环路：冗余双股电缆。500K波特，支持63个节点，节点间最大距离米。
5) 模仿控制站(SAC)：盘装设备、监视和控制一种回路、手/自动切换。
6) 数字逻辑站(DLS)：盘装设备、按钮操作、灯批示。

4 使用功能块简介

1) 功能码--“与”

1-功能码37（2输入）

2-功能码38（4输入）

图4.1 “与”功能码
阐明：用来实现逻辑“与”功能，只有所有输入都是逻辑1时，输出是逻辑1。
2) 功能码--“或”

1- 功能码39（2输入）

2-功能码40（4输入）

图4.2 “或”功能码

阐明：实现“或”功能，如果输入至少为逻辑1，则输出逻辑1。
3) 功能码34--记忆

图4.3 记忆触发器

阐明：该功能码在输入S1、S2都是逻辑0时，记忆它此前输出。S1是“S”（设立）输入，S2是“R”（复位）输入。当这两个输入都是1时，输出为S4所指定超驰状态。S3是初始化状态。在电源合上或模件复位之后，按S3规定值输出。

4) 功能码83--数字输出组

图4.4 数字输出组功能码

阐明：功能块把一种八位输出组写到IMDS014或IMDS015 数字子模件。
5) 功能码84--数字输入组

图4.5 数字输入组功能码

阐明：该数字输入组从IMDSI12、IMDSM13、IMDSI14、IMDSI15或IMDSI22数字子模件读一组八位输入值。

5 INFI-90软件组态办法及环节

1) 新建文献夹
在E盘下载新建文献夹，并命名（此下以2B072为例）
2) 打开Module Tools Executive软件
点击开始菜单—程序—Bailey Wintools—Toolset浮现Wintolls Launcher图框—点击第二个彩色图标。
3) 建立工程
浮现Module Tools Executive图框—点击File—New—e:\电梯控制—aa.prj(新建)—点击拟定（注：若打开已存在文献，则点open）。
4) Project Information设立
浮现Project Information图框
Location:E
Description:(对组态方案进行简朴描述)
点击OK
5) Job Info图框设立
Customer Name:(顾客名)；
Plant site:(厂址)；
Cantracting Firm:(合同)；
Bailey Job Num:（工作号）；
Cust Order Num1:(顾客序列号)；
Cust Order Num2:(顾客序列号)；
点击OK。
6) 节点地址设立
返回到Module Tolls Executive图框；
点击菜单栏Progect中Add Loop—输入Loop:1—点击OK；
点击菜单栏Loop中add PCU—输入PCU:11—OK；
点击菜单栏PCU中add Module—输入Module:19；
7) 组态图描述
浮现Module Info—Loop :1 PCU:11 Module:19 图框；
Module Filename Prefix:11119(由5.6 Module 地址设立生成)；
Configuration Pescription:(组态描述)；
Module Type:MFP01 firmware Revision:F;
Module ID:DA;
Drawing Title:(组态图标题)；
Drawing Number:(图编号)。

8) 打开画图软件
办法一：在Win tools Lanucher 图框中点击第四个彩色图标—点击菜单栏File—New—e:\ZB072\1\11\P19\M19—打开11119.mhd文献。
办法二：在Module Tolls Execution 图框中点击菜单栏Module 中add sheet.。
浮现Sheet Revision图框；
Enter Sheet and Revision；
{01a}中输入01B—点击OK。

6 三层电梯层要选取功能控制原理及逻辑组态图

6.1 电梯自动来回功能实现及逻辑组态图

工作原理：当按下启动按钮是电梯能自动在1-3层之间自动来回（间隔5S）。当按下停止按钮时，电梯停止，假设此时电梯处在第一层，按下启动按钮，电梯第一层限位开关接触，1780输出为1有效，通过功能码40是1803为1有效，功能码37，S2=1输出为1 通过定期器（5S后）作为1输入，或输出18213=1，1810=1，输入“与”功能码38S2=1，S3=1，由于按下启动按钮RS触发器S1=1，输出为1并与S1 相连及S3=1,又由于1782处在常开，因此S1=0，S2初始为0，即两输入“或”功能码39输出1806=0，4输入“与”为0，1807=0通过非逻辑1808=1，S1=1，S3=1，S4悬空因此电梯上升，1807功能码38 输出是1814 S3=0，是电梯不能处在下降状态，由于按钮和各层之间限位开关都是数字量，且某信号哦都是瞬时，因此程序中采用RS触发器来保持所要使用信号，通过个层开关批示灯能知电梯所处位置。见附录图2。

6.2 三层电梯实现功能

该分散控制系统设计实现了三层电梯通过各层按钮可以在三层中任意一层停留，并通过组态画面实行仿真监控功能。见附录图3。

6.3 三层电梯功能实现原理

表6.1 重要模件块号分派及参数设立
功能码
块号
规格
DLS接口（87）
1709
S1=10
数字逻辑站DLS(88)
1770--1788
S1=101
数字输入组DIGRP(84)
1800--1888
S1=12、S2=1、S3=1
数字输出组DOGRP(83)

S1=11、S2=110、S3=1

1) 三层电梯上升：
a) 一楼至二楼：条件中一楼限位闭合即DIGRP(1800)=1和二楼按钮按下即DLS(1771)=1输出到功能码与（1990）作为输入使输出为1使接触器RS（1995）S1至1，电梯开始上升；当电梯到达二楼，此时二楼限位DIGRP(1881)=1闭合同步RS触发器（1995）=1输入给功能码与（）=1使接触器RS(1996)S2=1，实现复位则电梯停止上升。
b) 一楼至三楼：条件中一楼限位闭合即DIGRP(1800)=1和三楼按钮按下即DLS(1772)=1输出到功能码与（1991）作为输入使输出为1使接触器RS（1996）S1至1，电梯开始上升；当电梯到达三楼，此时三楼限位DIGRP(1882)=1闭合使接触器RS(1996)S2=1，实现复位则电梯停止上升。
c) 二楼至三楼：条件中二楼限位闭合即DIGRP(1801)=1和三楼按钮按下即DLS(1772)=1输出到功能码与（1992）作为输入使输出为1使接触器RS（1997）S1至1，电梯开始上升；当电梯到达三楼，此时三楼限位DIGRP(1882)=1闭合使接触器RS(1997)S2=1，实现复位则电梯停止上升。
2) 三层电梯下降：
a) 三楼至二楼：条件中三楼限位闭合即DIGRP(1802)=1和二楼按钮按下即DLS(1771)=1输出到功能码与（1993）作为输入使输出为1使接触器RS（1998）S1至1，电梯开始下降；当电梯到达二楼，此时二楼限位DIGRP(1881)=1闭合同步RS触发器（1998）=1输入给功能码与（）=1使接触器RS(1998)S2=1，实现复位则电梯停止下降。
b) 三楼至一楼：条件中三楼限位闭合即DIGRP(1802)=1和一楼按钮按下即DLS(1770)=1输出到功能码与（1994）作为输入使输出为1使接触器RS（1999）S1至1，电梯开始下降；当电梯到达一楼，此时一楼限位DIGRP(1880)=1闭合接触器RS(1999)S2=1，实现复位则电梯停止下降。
c) 二楼至一楼：条件中二楼限位闭合即DIGRP(1801)=1和一楼按钮按下即DLS(1770)=1输出到功能码与（1995）作为输入使输出为1使接触器RS（）S1至1，电梯开始下降；当电梯到达一楼，此时一楼限位DIGRP(1880)=1闭合接触器RS()S2=1，实现复位则电梯停止下降。

6.4 画图注意事项

1) 一条线不要画两次；
2) 有交叉时要打上节点；
3) 该参数时，选取要变化对象，在Foretion进行；
4) 编译后查看记事本拟定与否有错误信息和警告，若有修改，然后再下载监视和调试。

7 总结

通过三周分散控制系统组态设计及开发实习过程中，我理解到了DCS工作过程。通过这次实践，我真正结识了分散控制系统工作原理及基本构造。
通过这次实习，我对自己专业有了更为详尽而深刻理解，对实际操作有了更多理解，增强了专业知识感性面及结识面对所学专业有了新结识。从这次实习中，我学会使用和利时DCS软件MACSV组态过程基本操作与应用以及操作员站画面设计。掌握infi90分散控制系统硬件构成，学会硬件查线。在画线时也学到了某些知识，例如一条线不要画两次、有交叉时要打上节点、编译后查看记事本拟定与否有错误信息和警告、若有修改，然后再下载监视和调试。并理解功能块程序库中惯用功能块使用，学会运用bailey wintools 上机组态，并进行编译、修改、下载、调试、监视。最后综合运用所学知识解决工程实际问题能力，成功设计出了除氧给水系统功能和三层电梯层要功能。固然我也体会到了实际工作与课本上知识是有一定距离，并且需要进一步再学习。
三周课程设计，让我加深了对DCS结识和理解，也懂得了DCS应用于工业控制长处所在，更重要是让我看到了自己知识匮乏，也坚定了后来要不断学习，不断向身边人虚心请教。只有这样，在后来社会竞争中，自己才干有立足之地，才干有所作为。

8 致 谢

在课程设计论文即将完毕之际，咱们想向曾经予以我协助和支持人表达衷心感谢！感谢咱们指引教师韩希昌、邓伟、朱小娟、沈震。她们严肃科学态度，严谨治学精神，精益求精工作作风，深深地感染和勉励着咱们，在此谨向专业课教师致以诚挚谢意和崇高敬意。咱们还要感谢在一起高兴度过课程设计论同窗们，正是由于你们协助和支持，我才干克服一种一种困难和疑惑，直至本文顺利完毕。
论文完毕，不但在于最后一段时间收集和整顿，更重要是在四年中学习知识积累，因此我在此一方面要重点感谢四年来专家咱们每门课程教师们，正由于她们严谨作风和朴实教学，才干最后让咱们走向硕果终点。在此特别感谢各位指引教师，她们在咱们做课设期间做出了很大努力，争取让班里每一位同窗精益求精完毕课设，提高答辩质量，这是论文可以顺利完毕最重要因素。同窗们关怀和协助是我动力，在我知识缺憾点上予以我很大协助，使得论文从刚开始暇迹斑斑到越来越完善、越来越有内容，最后协助我完整写完了整个论文。
同步，咱们要感谢自动化各位教师，正是由于她们传道、授业、解惑，让我学到了专业知识，并从她们身上学到了如何求知治学、如何为人处事。咱们愿在将来学习和研究过程中，以更加丰厚成果来答谢曾经关怀、协助和支持过咱们所有教师、同窗。

9 参照文献

[1]李友善 自动控制原理 北京：机械工业出版社 1981
[2]王常力 集散控制系统选型与应用 清华大学出版社1996
[3]方康玲 过程控制系统 武汉：武汉大学出版社
[4]高伟 计算机控制系统 中华人民共和国电力出版社 .4
[5]谢建军等 600MW火电机组培训材料 仪控分册 中华人民共和国电力出版社
[6]华能伊敏电厂DCS设计阐明（初版）
[7]infi90 分散控制系统资料 校内出版
[8] MACS软件手册

附录1 除氧给水系统组态图

附录2 三层电梯自动来回组态图

附录3 三层电梯层要功能组态图
