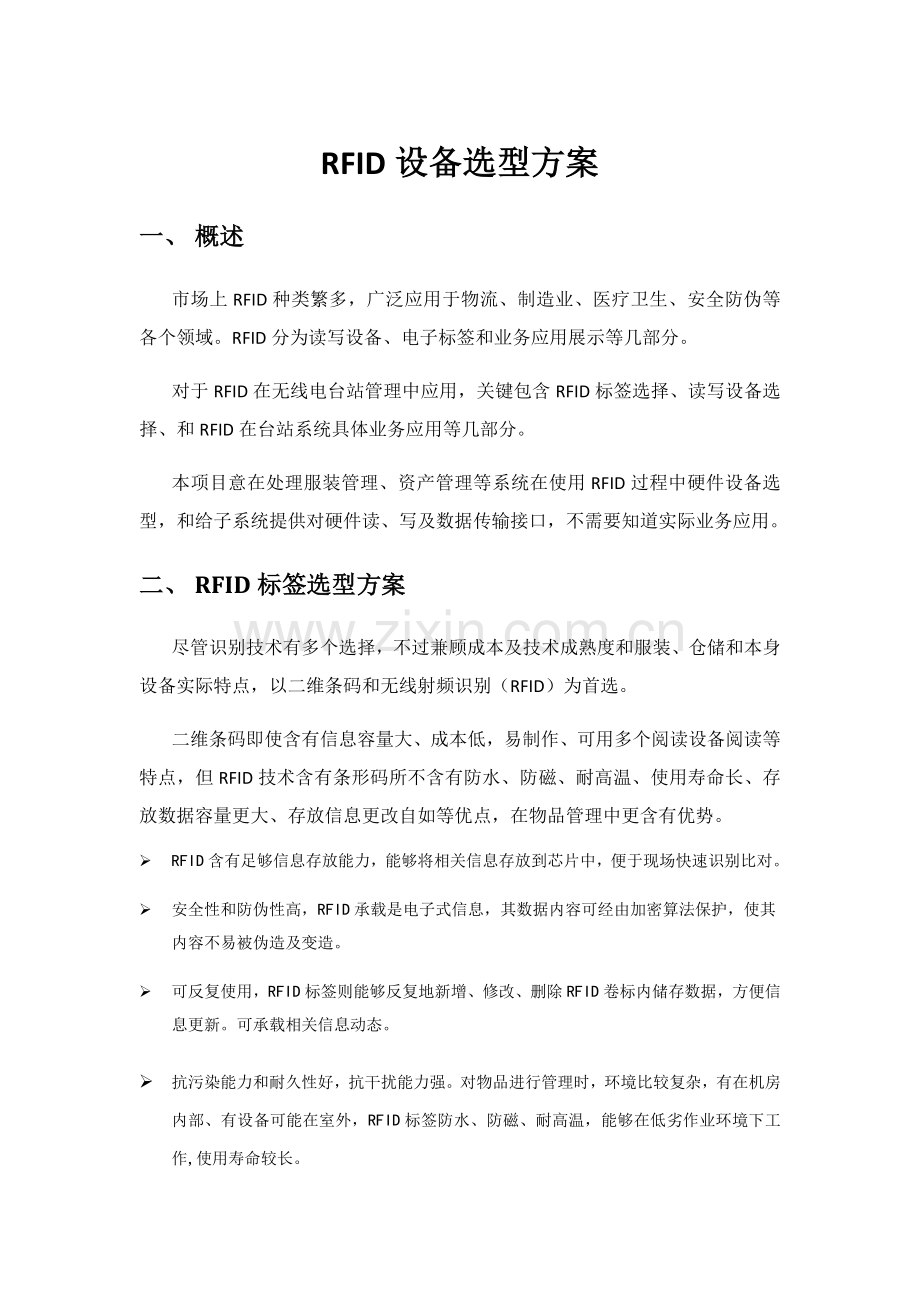

RFID设备选型方案
一、 概述
市场上RFID种类繁多，广泛应用于物流、制造业、医疗卫生、安全防伪等各个领域。RFID分为读写设备、电子标签和业务应用展示等几部分。
对于RFID在无线电台站管理中应用，关键包含RFID标签选择、读写设备选择、和RFID在台站系统具体业务应用等几部分。
本项目意在处理服装管理、资产管理等系统在使用RFID过程中硬件设备选型，和给子系统提供对硬件读、写及数据传输接口，不需要知道实际业务应用。
二、 RFID标签选型方案
尽管识别技术有多个选择，不过兼顾成本及技术成熟度和服装、仓储和本身设备实际特点，以二维条码和无线射频识别（RFID）为首选。
二维条码即使含有信息容量大、成本低，易制作、可用多个阅读设备阅读等特点，但RFID技术含有条形码所不含有防水、防磁、耐高温、使用寿命长、存放数据容量更大、存放信息更改自如等优点，在物品管理中更含有优势。
Ø RFID含有足够信息存放能力，能够将相关信息存放到芯片中，便于现场快速识别比对。
Ø 安全性和防伪性高，RFID承载是电子式信息，其数据内容可经由加密算法保护，使其内容不易被伪造及变造。
Ø 可反复使用，RFID标签则能够反复地新增、修改、删除RFID卷标内储存数据，方便信息更新。可承载相关信息动态。
Ø 抗污染能力和耐久性好，抗干扰能力强。对物品进行管理时，环境比较复杂，有在机房内部、有设备可能在室外，RFID标签防水、防磁、耐高温，能够在低劣作业环境下工作,使用寿命较长。
现在RFID使用频率跨越低频（LF）、高频（HF）、超高频（UHF）、微波等多个频段。RFID 频率选择影响信号传输距离、速度等，同时还受到各国法律法规限制。
针对不一样类型项目中应用，我们关键选择超高频（UHF）射频标签。

1

超高频标签
优点：读写距离较远，能够发射至1-5米（和标签天线相关，纽扣式标签，发射距离不超出0.5米）。
缺点：对环境及其它硬性条件有要求（金属、水类对标签距离有影响）。
1) 一般超高频标签工作频率：920～925MHZ；使用协议：18000-6C；芯片选择为：M4QT，M5,R6,H3等，EPC可存放最少24个数字，相关信息可用16进制数字存放在标签内。
关键有以下多个种类电子标签可供选择：
Ø 纸质标签
封装材料通常为不干胶纸或不干胶PVC；天线材料为PET基材+铝箔天线或印刷银浆天线或铜箔天线；读写距离为0.5-3m；有多个尺寸和天线类型可选择。

Ø 抗金属标签
封装材料有PET、PVC、进口滴胶（硬胶/软胶）等多个形式；读写距离在1-3米；有多个尺寸可选择，且可定制印刷图案；安装方法除可粘贴外，还能够经过螺丝固定或悬挂等方法。

Ø 一般吊牌标签
封装材料多为PVC、PET、纸质；读写距离在1-3米；可印刷图案。

2) 企业内部研发，此种方案可行度较高，且成本控制更低，经过对不一样项目上需求进行定制，即可增加项目标可实施性，也可降低对应成本。
三、 RFID读写设备选型方案
因为多种射频标签使用频率不一样，相同频率下也有传输协议差异，所以，在RFID读写设备选择中，我们关键选择超高频（UHF）读写设备；同时，超高频读写设备需要支持ISO 18000-6C协议。
1
2
3.1 超高频手持机
现阶段手持机系统还没有明确确实定一个，关键系统有Windows CE/6.5和安卓（android），可依据用户需求及相关技术要求做手持机选型工作。
优点：设备体积小，携带方便，可移动。
缺点：对于部分标签读取范围略近。
具体能够选择型号以下：
a) 科陆物联信息技术（CL7202K3（安卓）/CL7202K1（WIN CE））

此手持机之前有过测试，读取效果很好，理论读取距离有8米，测试时使用水洗唛标签最远可达成6米，label不干胶标签可达成4米，在读取速率上也很好，可读EPC和TID，整体测试没有卡顿现象发生。
b) 江苏东大集成（AUTO ID6—U8（全向）/U8s（定向））

AUTO ID6—U8（全向） AUTO ID6—U8s（定向）
此款手持机为WIN CE操作系统，关键分为全向和定向两种类型，测试过定向U8s，理论读取距离为10米，测试水洗唛标签为5米，label不干胶标签为4米，读取效果上很好，Demo中只能显示EPC而且显示信息量也较少，需要后续对Demo进行深入开发。
c) DOT（DOT—300U（嵌入式手持机）/DOT-900i（蓝牙手持机））

DOT-300U DOT-900i
此款手持机为之前所用手持机，DOT-300U操作系统为WIN CE，DOT-900i需连接在安卓手机，这两种手持机在读取效果上略差（内置天线较小），优势在于支持impinj芯片标签Fast ID功效，在读取TID上效果优异，平均速度约为其它款可读TID手持机3倍。DOT-900i多用于资产管理和盘点等项目，整体效果通常，无尤其显著优势，手机APP界面不佳，需再开发。
3.2 发卡器
发卡器为桌面式RFID读写设备，经过USB等方法，能够直接连接一般PC，即可对RFID标签进行制卡等管理操作，性能评定关键看：发卡盲点是否过多，成功率怎样，外溢程度等，发卡器在资产管理及生产线管理中占有很关键分量，发卡器是操作人员最直观使用感受，所以发卡器选择看似很简单随意，不过要考虑到各方面用户体验。
a) 上海营信信息技术（桌面式USB接口读写器YXK8）
发卡器能够依据甲方对样式需求和对产品定位高低进行样式上定制，不过基础样式除非定制，不然基础外形是相同。
产品符合ISO18000-6B/ISO18000-6C（EPC GEN2）标准、体积小、读取速率快，可对电子标签进行读写、加密、编程等操作，广泛应用于多种RFID系统标签发卡，此款有不一样功率能够选择，不过为了确保不会误写到其它标签，功率通常不会调过大。

3.3 固定式读写器
固定式读写器常见于固定位置安装，其中关键分为2大类型：
1、超高频一体式读写器
2、超高频分体式读写器
超高频一体式读写器优势在于价格廉价，安装方便，设备安装空间需求较小，不过劣势在于读取性能差，可延展性不高，所以提议还是应用超高频分体式读写器。现在读写器厂家较多，其关键射频芯片选择全部为impinj R,但在固件选择上差异较大，关键为impinj固件、ThingMagicM6e固件和国产公版固件这多个，这也形成了价格差异，其中impinj能够不做考虑了，ThingMagicM6e固件是完全由ThingMagic企业自己重写固件，相较于国产固件愈加成熟稳定，是经过市场长时间考验，不过也因为这个原因，假如一旦确定下要用M6e固件，则以后就不能再更换其它品牌固件，除非重新开发读写器，这就造成了M6e固件价格基础上没有什么讨价还价机会，一样这也就是国产固件优势：价格低廉，使用公版固件，假如一家模块供给商有问题，则能够更换另外一家，不过国产固件没有经过长时间市场沉淀，稳定性不是很有确保。
a) 众天力读写器（MR-9000-R24（类型不一样型号有差异））
苏州众天力信息科技是成立一家物联网企业，在读写器开发上算早一批，其关键芯片是impinj R 固件为国产公版，读写器性能及Demo全部相对稳定，Demo见面整齐，各部分细节展现也较为显著，以下为Demo界面截图及功效介绍（有利于后续企业读写器开发Demo）：
此界面关键功效为连接读写器，点击搜索设备，能够在显示框内出现在此网络内有几台读写器，和各台设备IP地址，点击你要连接读写器，点击连接，版本号出现即为连接成功，再次界面还会显示所选读写器部分基础参数，也可在下方设置IP处设置此读写器IP，和对固件进行升级。

此界面为读写器设置界面，在连接上读写器后，点击各部分查询，会出现读写器各个参数，比如4个通道口哪些是开，哪些是关，开功率是多少，假如要更改功率可点击写入，则保留设置；其中MemBank为设置读写器读取标签哪个区，EPC、TID、EPC+TID；输出方法中能够选择RS48、Wiegand和四个通道分别输出等设置。

此界面为标签显示区，含有序号，EPC/TID，读取总数，4个通道分别读取条数和最终一次读到标签时间，下面是标签读取速率和总数统计，不过这个Demo有一个显示不足就是没有将EPC和TID分开显示，需要人工自主将EPC和TID分开。

以上为众天力读写器Demo，后续自主读写器Demo能够略加参考，众天力读写器在使用过程中未发生不稳定现象，属于性能及稳定性很好读写器。以下样式略有不符，仅供参考，读写器是固定在箱子内，安装上略显粗笨。

b) 上海营信读写器（YXK5IP（类型不一样型号有差异））
上海营信超高频电子标签网口读写器YXK5IP是基于Impinj R芯片开发一款高性能UHF超高频电子标签读写器，结合信息处理算法，在保持高识读率同时，实现对电子标签快速读写处理，广泛应用于仓储进出、图书管理、称重管理、物流分拣、智能交通、门禁系统、防伪系统及生产过程控制等多个无线射频识别（RFID）系统，此种读写器未经过具体测试，具体性能参数还有待后续租借样品时测试。

c) 深圳科陆读写器（CL7206C8（类型不一样型号有差异））
CL7206C是一款高性能八端口固定式超高频RFID读写设备，支持ISO18000-6C/6B两种协议，工作频段包含国家标准双频920MHz～925MHz、840MHz～845MHz和FCC,902MHz～928MHz和ETSI，865MHz～868MHz，输出功率0～33dBm可选，含有识别距离远、速度快、正确率高、抗干扰能力强、防护性能优良和安装使用方便等特点。内置Linux 2.6操作系统，可定制可扩展，方便于后续定制开发，该读写器在物流行业如集装箱作业管理、仓库盘点管理、货物调拨跟踪和智能车辆管理如车辆稽查、海关通关、车证查验等项目全部有很好表现。此读写器未经过具体测试，具体性能参数还有待后续租借样品时测试。

d) Mojix读写器（Star flex（类型不一样型号有差异））

四、 附录—设备具体参数
2
3
4
5
6
7
5.1 嵌入式手持系统
产品特点
嵌入式设计
低功耗、大屏幕、稳定高效
全汉字操作系统
支持GPRS/WIFI无线网络
产品参数
中央处理器：
采取ARM9 32位处理器，主频率400MHz
操作系统：
支持Microsoft Windows CE 5.0 简体汉字版
内存：
64Mb/128Mb
FLASH存放器：
256Mb
显示器：
2.8寸TFT真彩色 240*320分辨率 带手写触摸屏
工作电池：
3.7V/3200mA
RFID频段：
125Khz\13.56Mhz\920-928Mhz（三选一）
读卡距离：
915Mhz读卡距离为70CM，升级模块读卡距离可达2米
无线传输：
GPRS/WIFI/Bluetooth
数据备份：
SD卡及FLASH双重备份
红外通讯：
适适用于红外抄表及数据传输应用
二次开发
MS-EVC4.0或MS-VS及以上
防护等级：
IP54
抗跌落：
1.5米自由落体
环境温度：
使用：0℃-50℃ 存放：-20℃-70℃
接口：
SIM卡、SD卡、USB
尺寸：
180MM*66MM*31MM
重量：
0.35

5.2 超高频手持RFID读写模块
SR–6301蓝牙手持机
SR-6301蓝牙手持机基于优异高密度集成芯片组和SR-5101C大功率读写模块技术，数据显示和数据处理PDA、智能手机、条码手持机或平板电脑和SR-6301经过蓝牙或USB进行通讯，SR-6301能够和任何配有蓝牙通讯智能终端使用，只需要更换对应智能终端卡座（可定制设计）即可。支持EPC C1 G2/ISO 18000-6C协议，满足【800/900MHz频段射频识别(RFID)技术应用要求(试行)】和美国FCC相关要求；目标市场定在需要易便携、低成本移动数据采集场所，如设备巡检、铁路巡检、仓储、物流RFID数据采集等。
产品特点：
■  结构紧凑，操作简便，易于携带；
■  专利外观设计； 防护等级高；
■  超远读距，超强防碰撞，支持密集读写器环境；
■  蓝牙接口，卡座定制设计，方便扩展，如智能手机、PDA、条码手持机、平板电脑等；
■  可支持有线USB连接，模拟键盘输入。
物理环境指标：
■  工作温度：-10℃~55℃
■  存放温度：-20℃~75℃
■  工作湿度：5%~95%无冷凝
■  工作电源：锂电池3.7V/4400mAh，配套4.2V锂电池充电器
■  尺寸/重量：165*68*130 mm /约400g
手持机关键性能指标：
■  处理器：ARM Cortex M3内核高效处理器
■  操作系统：依据PDA或智能手机而定
■  按键开关：6个按键，4个指示灯　
■  声音：蜂鸣器　
■  通讯可选：USB(虚拟串口) 通讯接口 / 蓝牙无线传输　
■  RFID：集成ISO 18000-6C协议超高频RFID读写模块
超高频RFID模块关键性能指标：
■  空中接口协议：EPC Global Class1 Gen2/ISO 18000-6C
■  频率特征:国家标准：920.625MHz~924.375MHz，信道间隔250kHz
             美标：902.75MHz~927.25MHz，信道间隔500kHz
■  频率模式：定频/跳频，10个跳频点
■  输出功率：13~28±1dBm
■  读写标签距离：4dBi陶瓷天线时，Alien 9662标签读取距离约6米以上，写标签距离约为读标签距离30%
■  天线端口：1个UMCX接口
■  工作模式：间隔T循环/连续工作/外部触发

5.3 高频读写设备DT1502
产品型号
DT1502
频 率
125KHZ、134.2KHZ、13.56MHZ
标 准
ISO14443A、ISO15693
芯片
Philips Mifare 1,ICODE2,TI Tag
尺寸
82mm×52.3mm×25.8mm
距离
1－7cm
功效
RFID蓝牙射频读写器关键用来识读多种ID卡、IC卡、射频卡、电子标签。并经过蓝牙无线方法发给周围含有一样功效上位机，如PDA、PC机等。它能识别125KHZ、134.2KHZ、13.56MHZ频率射频卡或电子标签。
特征
无线连接PDA或PC蓝牙口、读卡传输距离远、待机时间长、充电方法可选适配器或USB口充电、体积小，重量轻，便于携带和使用。
应用
电力行业、石油行业、采矿行业、保安行业、物流行业、金融行业、供水行业、公路交通行业、铁路交通行业、企业管理等。
配件
蓝牙射频读卡器1台、旅行充电器1只、使用手册1份、1.2mUSB充电和传输两用电线1条、保修卡1份、开发包、DEMO软件一套。

5.4 高频读写设备BPCD 1200-H
产品型号
BPCD 1200-H
频 率
13.56MHz
标 准
ISO 14443A，ISO14443B，ISO 15693
支持芯片
1.ISO14443A：Mifare_One(S50&S70)/UltraLight/Mifare_Pro
2.ISO14443B：AT88RF020/SR176/SRIX4K/SLE66CL160S/THR1064及其它完全遵守ISO14443B协议非接触CPU卡
3.15693：Tag_it HF-1/I.CODE SLI
操作系统
Microsoft Windows/xp/Win7，Pocket PC /，Windows
CE 5.0，Windows Mobile 5.0/6.0/6.5，Android
接口
Bluetooth
电源
BL-5C电池，1020毫安，可充电，可装卸
指 示 灯
3个
读写距离
ISO 15693：5CM（取决于天线结构和使用环境）
ISO 14443A/B：3.5CM（取决于天线结构和使用环境）
外形尺寸
20*42*66mm
重 量
约100g
功 耗
5 mA (typical) standby；90 mA (typical) field scanning；3.3V
(typical) operation
开发环境
C++,VC,Java,C#,vb,,pb,Delphi等
应用领域
仓库管理、人员识别、门票管理、列车检票、电力巡查、监狱管理、
钢瓶管理、食品仿伪、包裹跟踪、产品质检、药品管理
使用手册
Bluetooth RFID Reader

5.5 桌面发卡器D-Think_702
产品型号
 D-Think_702系列
频率
 13.56MHz
标准
 ISO 14443A，ISO14443B，ISO 15693
支持芯片
 1.ISO14443A：Mifare_One(S50&S70)/UltraLight/Mifare_Pro
 2.ISO14443B：AT88RF020/SR176/SRIX4K/SLE66CL160S/THR1064及其它完全遵守ISO14443B协议非接触CPU卡
 3.15693：Tag_it HF-1/I.CODE SLI
操作系统
 Microsoft Windows/XP/Vista/WIN 7
 Linux
接口
 USB 2.0
电源
 USB供电
指 示 灯
 三色LED，内置蜂鸣器
RFID天线
 读写器和天线一体化设计
SAM 支持
 内置两个SAM卡槽
读写距离
 ISO 14443A：6CM（取决于天线结构和使用环境）
 ISO 14443B：4CM（取决于天线结构和使用环境）
 ISO 15693：8CM（取决于天线结构和使用环境）
外形尺寸
 100 *60 *12mm
重量
 约100g
功耗
 5 mA (typical) standby
 90 mA (typical) field scanning
 5V (typical) operation
工作温度
 -25 - +85 ℃
储存温度
 -40 - +125 ℃
开发环境
 C++,VC,Java,C#,vb,,pb,Delphi等

5.6 桌面发卡器D-Think X51
产品型号
 D-Think X51系列
频率
 840 Mhz - 960 Mhz（UHF频段)
标准
ISO18000-6C (EPC Gen2)
操作系统
 Microsoft Windows/XP/Vista/WIN 7
 Linux
接口
 USB 2.0，RS 232
电源
 USB供电
指 示 灯
 三色LED，内置蜂鸣器
RFID天线
 内置QG-N01-A，频率宽度 3 MHZ
读写距离
 5 - 100cm 视相搭配天线和标签尺寸而定（取决于天线结构和使用环境）
外形尺寸
 100 *60 *12mm
重量
 约100g
功耗
 5 mA (typical) standby
 310 mA (typical) field scanning
 5V (typical) operation
工作温度
 -20 - +70 ℃
储存温度
 -40 - +85 ℃
开发环境
 C++,VC,Java,C#,vb,,pb,Delphi等
