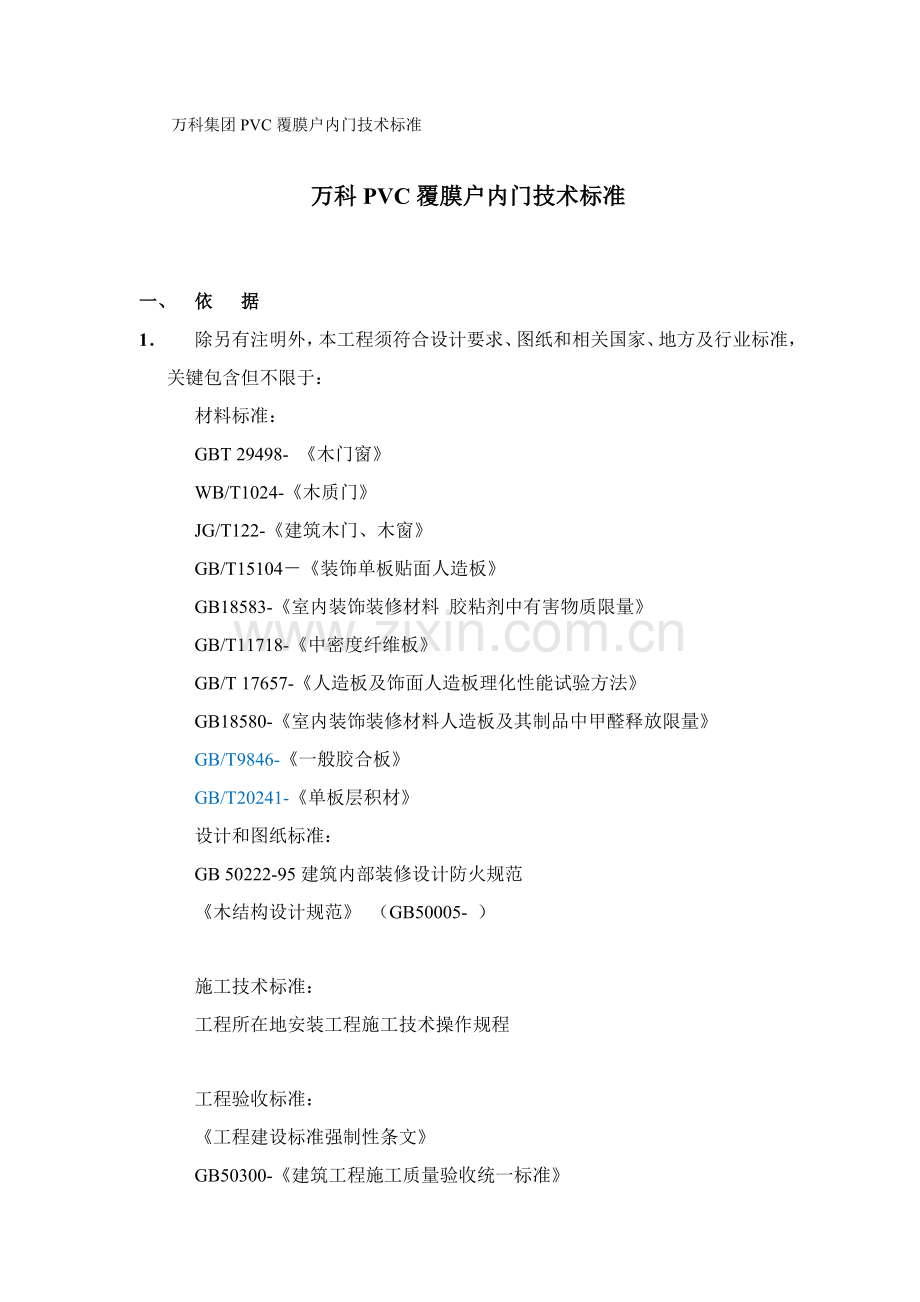

万科集团PVC覆膜户内门技术标准

万科PVC覆膜户内门技术标准

一、 依 据
1． 除另有注明外，本工程须符合设计要求、图纸和相关国家、地方及行业标准，关键包含但不限于：
材料标准：
GBT 29498- 《木门窗》
WB/T1024-《木质门》
JG/T122-《建筑木门、木窗》
GB/T15104－《装饰单板贴面人造板》
GB18583-《室内装饰装修材料 胶粘剂中有害物质限量》
GB/T11718-《中密度纤维板》
GB/T 17657-《人造板及饰面人造板理化性能试验方法》
GB18580-《室内装饰装修材料人造板及其制品中甲醛释放限量》
GB/T9846-《一般胶合板》
GB/T20241-《单板层积材》
设计和图纸标准：
GB 50222-95建筑内部装修设计防火规范
《木结构设计规范》 （GB50005- ）

施工技术标准：
工程所在地安装工程施工技术操作规程

工程验收标准：
《工程建设标准强制性条文》

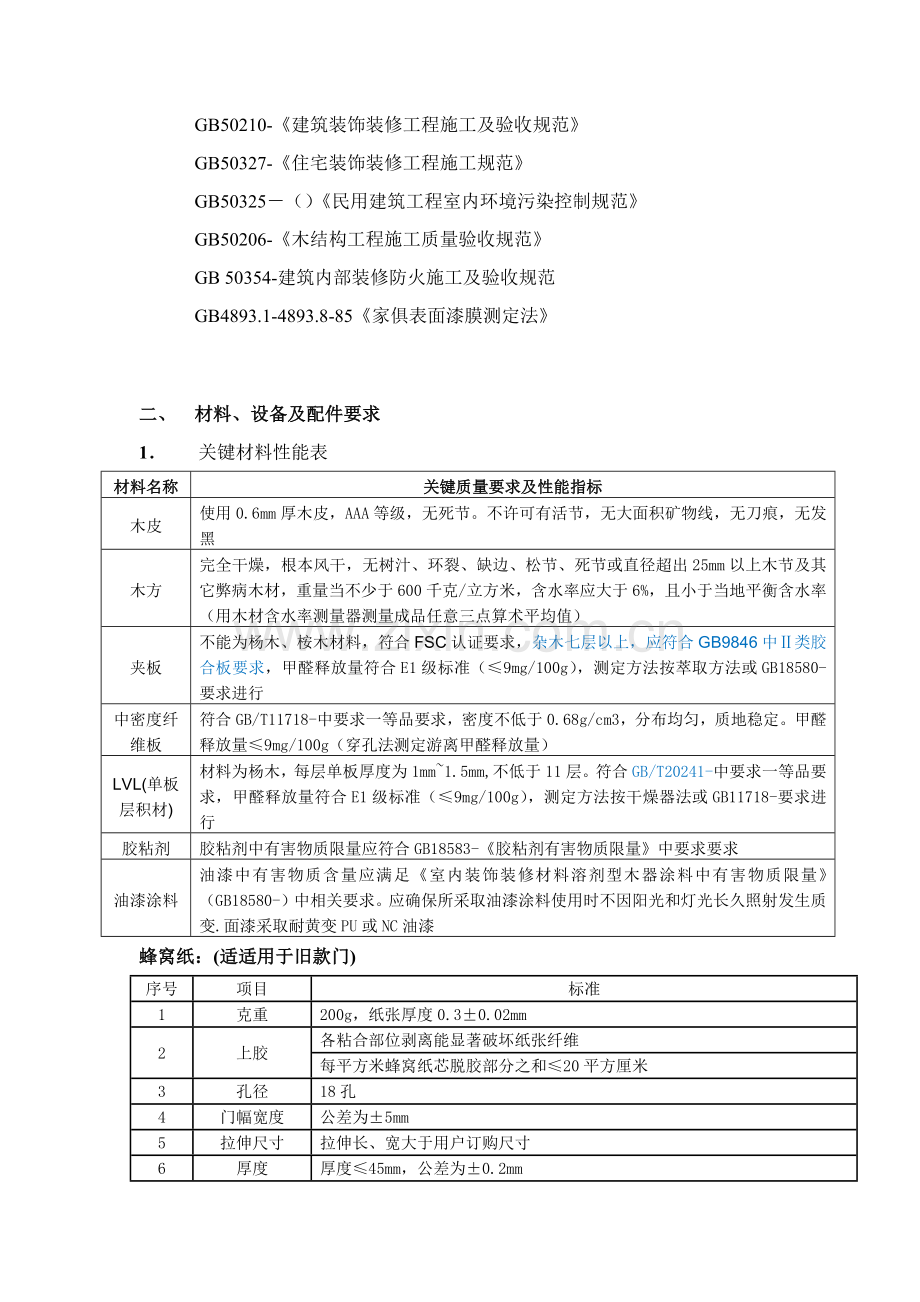

GB50300-《建筑工程施工质量验收统一标准》
GB50210-《建筑装饰装修工程施工及验收规范》
GB50327-《住宅装饰装修工程施工规范》
GB50325－（）《民用建筑工程室内环境污染控制规范》
GB50206-《木结构工程施工质量验收规范》
GB 50354-建筑内部装修防火施工及验收规范
GB4893.1-4893.8-85《家俱表面漆膜测定法》

二、 材料、设备及配件要求
1． 关键材料性能表
材料名称
关键质量要求及性能指标
木皮
使用0.6mm厚木皮，AAA等级，无死节。不许可有活节，无大面积矿物线，无刀痕，无发黑
木方
完全干燥，根本风干，无树汁、环裂、缺边、松节、死节或直径超出25mm以上木节及其它弊病木材，重量当不少于600千克/立方米，含水率应大于6%，且小于当地平衡含水率（用木材含水率测量器测量成品任意三点算术平均值）
夹板
不能为杨木、桉木材料，符合FSC认证要求，杂木七层以上，应符合GB9846中Ⅱ类胶合板要求，甲醛释放量符合E1级标准（≤9mg/100g），测定方法按萃取方法或GB18580-要求进行
中密度纤维板
符合GB/T11718-中要求一等品要求，密度不低于0.68g/cm3，分布均匀，质地稳定。甲醛释放量≤9mg/100g（穿孔法测定游离甲醛释放量）
LVL(单板层积材)
材料为杨木，每层单板厚度为1mm~1.5mm,不低于11层。符合GB/T20241-中要求一等品要求，甲醛释放量符合E1级标准（≤9mg/100g），测定方法按干燥器法或GB11718-要求进行
胶粘剂
胶粘剂中有害物质限量应符合GB18583-《胶粘剂有害物质限量》中要求要求
油漆涂料
油漆中有害物质含量应满足《室内装饰装修材料溶剂型木器涂料中有害物质限量》（GB18580-）中相关要求。应确保所采取油漆涂料使用时不因阳光和灯光长久照射发生质变.面漆采取耐黄变PU或NC油漆
蜂窝纸：(适适用于旧款门)
序号
项目
标准
1
克重
200g，纸张厚度0.3±0.02mm
2
上胶
各粘合部位剥离能显著破坏纸张纤维
每平方米蜂窝纸芯脱胶部分之和≤20平方厘米
3
孔径
18孔
4
门幅宽度
公差为±5mm
5
拉伸尺寸
拉伸长、宽大于用户订购尺寸
6
厚度
厚度≤45mm，公差为±0.2mm
45<厚度≤60mm，公差为±0.3mm
60<厚度≤100mm，公差为±0.5mm
7
水分
含水率为（14±4）%
8
外观
各蜂窝形状规整、分布均匀
蜂窝纸芯表面应清洁，不得有显著脏污
蜂窝纸芯切边整齐，无破损
9
平压
按样品
10
仓储要求
蜂窝纸芯应储存在通风干燥库房内，远离火源，底层离地面高度不少于150mm，应避免雨淋、曝晒和污染，短期露天存放时，必需有良好防护方法，不得采取有损蜂窝纸芯质量运输、装卸方法及工具
2． PVC饰面及三聚氰胺饰面
2.1. 真空吸塑PVC覆膜饰面，0.16mm≤膜厚≤0.18mm。
2.2. 其表面胶合强度均不得低于0.40MPa；浸渍剥离试验：试件每一边剥离长度不得超出25mm（按GB/T15104－要求试验方法测定）。
2.3. PVC膜品牌指定、型号，南亚共和、好奇购置。
3． 密封材料质量应符合相关品种密封材料国家标准及行业标准要求。
4． 背景墙
4.1. 基材
选择18mm厚中密度纤维板应符合GB/T11718-中要求一级品要求，密度不低于0.68g/cm3，分布均匀，质地稳定。甲醛释放量≤9mg/100g（穿孔法测定游离甲醛释放量）。
4.2. PVC饰面
3面包覆2面封边，PVC膜厚≥0.16mm; 或5面真空吸附，PVC膜皮厚度≥0.35mm。
3面包覆2面封边工艺以下图：

5面真空吸附工艺以下：

4.3. 其表面胶合强度均不能低于1.5KG/25mm；浸渍剥离试验：试件每一边剥离长度不得超出20mm（按GB/T15104－要求试验方法测定）。
4.4. PVC膜品牌指定，材料编号为：
4.5. PVC饰面外观要求长边倒4mm斜角，两端倒R2圆角。

4.6. 背板：贴PVC膜皮或平衡纸。
5． 门锁
5.1. 应同时符合以下标准：
QB/T2474- 弹子插芯门锁
QB/T3836-1999 锁具测试方法
GB21556- 锁具安全通用技术条件
QB/T3826 轻工产品金属镀层和化学处理层耐腐蚀试验方法 中性盐雾试验（NSS）法
QB/T3832 轻工产品金属镀层腐蚀试验结果评定
DIN18251-1 插芯锁体（注：DIN为德国家标准准，简称德标）
5.2. 保密度
a) 钥匙不一样牙花数应符合表1要求。
b) 互开率应符合表1要求。

c) 锁头结构含有防拨方法。

5.3. 牢靠度 牢靠度检验要求进行不低于1/500抽检。
a) 方舌在其端面承受1000N静载荷后，仍然正常使用。
b) 方舌在承受1500N侧向静载荷后，仍能正常使用。
c) 斜舌在承受1000N侧向静载荷后，仍能正常使用。
d) 钩舌在承受800N静拉力后，仍能正常使用。
e) 锁头和锁体螺纹连接顺利可靠，当锁头和锁体连接紧固后，在承受500N静拉力时螺纹不滑牙失效，螺钉不拉断。
5.4. 锁头和锁体连接为以下基础方法：
a) 德式锁体：经过锁体面板上安装孔，使用M5十字槽沉头螺钉和锁头连接，要求螺钉旋入顺利，连接牢靠。
b) 美式锁体：经过锁头和锁体螺纹配合相互连接，要求螺纹配合旋入顺利，连接牢靠。
5.5. 执手在承受5N·M扭矩后，仍能正常使用。
5.6. 门执手在承受1000N径向静载荷后，仍能正常使用。
5.7. 门执手在承受1000N轴向静拉力后，仍能正常使用。
5.8. 锁多种铆接零件无松动，锁体面板上有2个安装孔，必需要安装2条螺钉用来固定锁体。
5.9. 耐用度
f) 门执手成套配件必需进行连续不停使用寿命检验，要求执手开锁10万次而无损坏，仍保持正常使用。此项也能够将执手安装在配套检验锁体上同时检验。
g) 锁体方舌使用寿命5万次。 开启方舌相关零件，方舌使用寿命不少于5万次，检测后方舌仍能正常使用。
h) 锁体斜舌使用寿命10万次。 开启斜舌相关零件，斜舌使用寿命不少于10万次，检测后斜舌仍能正常使用。
5.10. 灵活度 4.3.1钥匙拔出静拉力应符合下表3要求。

5.11. 斜舌开启灵活
5.12. 斜舌轴向静载荷要求为3N-12N。
5.13. 斜舌闭协力小于50N。
5.14. 用钥匙，手轮（旋钮）均能开启锁舌且转动灵活,单面锁芯在旋进锁体两面应能正常开启。 两面用钥匙开启锁头，要求使用钥匙均应正常开启锁舌
5.15. 执手方杆能顺利插入锁体方孔内，配适宜当。
5.16. 执手安装到锁体上后，转动灵活。 经过搬动执手应能顺利开启锁体斜舌，从而在方舌没有闭锁情况下，顺利开启房门。 自动逃生锁体经过搬动执手应能开启锁体斜舌和方舌，顺利开启房门。
5.17. 锁体内活动部位应适量加润滑脂。
5.18. 外观质量和表面质量
a) 本标准中成套锁结构和图纸中明晰表相符合（美式成套锁另见产品图纸）,锁体，锁芯，执手应同设计图纸向符合，包含图纸中所承载内容：如尺寸，形位公差，技术要求，使用材料和热处理等内容。通常批量生产产品仅对外型尺寸进行检验。
b) 锁体表面平整光滑，清洁洁净，产品装配完整，锁体面板商标清楚，端正，无脏污，裂纹，显著变形等缺点。
c) 执手装饰盖材料厚度≥ 0.8mm，或特殊要求。
d) 执手和面板配合处间隙均匀，将执手安装在锁体上后，目视执手不得有显著下垂。 锁体部分为全封闭盒体。锁体全部零件，除弹簧外必需有显著防锈层（比如：表面镀锌或镍）。
e) 执手、面板或装饰盖、锁体面板，如采取表面抛光处理，要求表面光亮洁净。
f) 锁体表面镀层均匀，致密，颜色一致，无起皮，露底，局部无镀层等电镀缺点。
g) 锁体面板平整光滑，侧面平直。
h) 锁体部分中斜舌，方舌侧面正直，和锁体面板垂直，顶面和护片平行。
i) 锁舌缩回后，方舌顶端和锁体面板相平，高出锁体面板不超出1mm, 斜舌高出或低于锁体面板不超出0.5mm。
j) 抛光零件表面粗糙度Ra小于0.8um: 砂光和拉丝零件表面粗糙度Ra小于6.3um：机械加工零件表面粗糙度Ra小于12.5um。
k) 锁芯平整光洁，以锁芯槽为基准和商标歪斜小于3°。
l) 钥匙平整光洁，商标清楚端正。
m) 面板平整，无显著变形和翘曲等缺点。
5.19. 耐腐蚀性
a) 执手和金属表面应进行防腐蚀处理，但不锈钢执手和锁体当采取表面拉丝或抛光工艺时产品表面不需要进行防腐处理。 产品安装在门扇后在正常操作门锁可视部位关键零件材料需要防腐蚀处理（不锈钢拉丝和抛光饰面除外）。
b) 执手和锁体金属表面处理要求 成套锁产品中由不锈钢材料制造执手、锁体面板和由碳钢制造锁壳，根据QB/T3826标准进行中性盐雾试验，而且对试验结果根据QB/T3832进行评定，具体要求见表4。
表4 金属外露表面电沉积层中性盐雾试验耐腐蚀等级

6． 五金件、附件、紧固件
6.1. 五金件、附件、紧固件应满足功效要求，符合相关品种国家标准及行业标准要求。
6.2. 五金、锁具及合页安装外观要求：
项目名称
要求
位置不正确、不牢靠、启闭不灵活
不许可
上合页及金属连接件处，出现节子、指榫接头及漏钉
不许可

6.3. 合页应同时符合JG/T125-《建筑门窗五金件合页 （铰链）》QB/T3874-1999《一般型合页》两项标准， C级为三维可调合页。
6.4. 全部玻璃均需钢化处理，厚度5mm。表面不许可出现线道、划伤、麻点、砂粒、气泡。
6.5. 门框除底边外三边设置防撞条，咖啡色或白色，颜色和门框饰面一致。
6.6. 踢脚线下边安装密封胶条；踢脚线基材为木塑板，外侧包覆和门套相同颜色和材质PVC饰面膜、背贴PVC饰面膜；踢角线能够拆卸。
6.7. 切割后门框、踢脚线等必需立即进行防腐、防潮处理后再进行安装。
6.8. 辅材要求以下：
材料清单
材质
关键参数
适用部位
副框
18mm厚杂木夹板
18mm以上
副框做好防腐防潮处理
门框和墙壁之间
门吸（地吸）
锌合金/不锈钢

卧室门和墙
门吸（墙吸）
锌合金/不锈钢

卫生间门页和墙
聚氨脂发泡胶填缝剂

副框和墙面之间空隙
铝合金色装饰条
铝合金色

门扇
顶底暗插（双页门用）

门扉端角和门框横头中部
推拉门导轨
耐磨消音阻尼及金属

厨房门框横头处
吊滑轮
耐磨消音阻尼及金属

承重50kg以上
厨房门框横头处
下导轮
耐磨消音阻尼及金属

厨房门扇底
螺丝

镀铬沉头

门框固定用
防腐、防潮、防白蚁药剂

严禁用国家违禁药品，如：禁用氯丹
副框、垫块、木尖等安装配件及门框后面
以上锌合金门吸需满足18h中性盐雾试验8级要求（参考标准：QBT 4595.1- 合页 第1部分一般型合页）
三、 门整体性能指标及配合
1． 含水率应控制在6%～13%，比使用地域木材年平衡含水率低1%～3%。
2． 木质门甲醛释放量应符合国家强制性标准GB18580-《室内装饰装修材料及其制品中甲醛释放量》中要求E1级要求,且E1≤1.5。
3． 木质门中有害物质限量应符合GB18584中要求。
4． 木质门平开门抗垂直静载荷应符合GB/T29498-中要求要求，试验后门残余变形量应小于3mm，且启闭正常。
5． 木质门平开门抗静扭曲性能应符合GB/T29498-中要求要求，试验后门残余变形量应小于3mm，且启闭正常。
6． 木质门平开门抗软重物撞击性能应符合GB/T29498-中要求要求，试验后无显著变形、无损坏及玻璃脱落现象，且启闭无异常。
7． 木质门平开门抗硬重物撞击性能应符合GB/T29498-中要求要求（撞击用钢球要求：直径50±1mm，重量：510±1g，撞击高度1.75m），试验后受撞击表面无显著裂纹、破损。
8． C级标准门扇厚度为40mm。
9． 全部门扇依据项目要求确定是否粘贴厂家品牌标识。
10． 对于安装在厨房及卫生间门框，竖框底部300mm长度要进行防水防潮处理；而且在安装时，线条及框底部内侧要用硅胶进行封闭处理。
11． 依据用户需求，如需制作室内防火门（避难间门），产品要求功效满足防火要求，外观满足同其它房间效果。此防火门由万科和防火门厂签署协议，室内门厂有义务主动配合防火门厂共同完成并满足用户需求，面层等费用和防火门厂家自行结算。
四、 制作和安装尺寸要求
1． 门洞口尺寸应符合GB/T5824-要求。
2． 等级：合格品，门扇规格尺寸按协议约定。
3． 成品门许可偏差
成品名称
合格
备注
检验方法
高
宽
厚
门框
＋2
0
＋1
0
±1
以内口尺寸计算
用钢卷尺、游标卡尺测量
门扇
0
－1
0
－1
0
－1
以外口尺寸计算
4． 框和扇形位公差
项目
门框
门扇
检验方法
顺弯‰mm
≤1.5
≤2.0
将成品置于专用平台上用三个标准顶尖支撑，用钢板尺或钢卷尺测量其最大弯曲公告和内曲面水平长度之比
扭曲mm
≤3.0
≤2.5
将成品置于专用平台上用三个标准顶尖支撑，用钢板尺测量成品最高扭曲一角下表面和平面偏离最大高度
对角线差mm
≤2.0
≤2.0
用钢板尺或钢卷尺测量成品里口两对角线之长度差绝对值
5． 门框尺寸偏差
项目
尺寸
偏差值
检验方法
门框槽口宽度、高度许可偏差
≤
2.0
用钢卷尺测量，门窗框量内口尺寸，门扇量外口尺寸
>
4.0
内框槽口对角线尺寸之差
≤3000
2
>3000
5
6． 安装尺寸许可偏差
项目
许可范围
检验方法
框正、侧面垂直度
≤3
以1m为单位，用线垂或钢卷尺测量最大值
框和扇、扇和扇接触处高低差
≤2
7． 留缝宽度
项目
许可范围
检验方法
框正、侧面垂直度
≤1
以1m为单位，用线垂或钢卷尺测量最大值
框和扇、扇和扇接触处高低差
≤1
门扇和上框间留缝
1.5～4
用塞尺检验
门扇和侧框间留缝
1.5～4
门扇和地面留缝外门
4～6
门扇和地面留缝内门
6～8
卫生间、厨房门扇和地面留缝
8～10mm
8． 锁定位
锁把手转轴中心距门底端950mm，距框边距离依锁芯尺寸定。
五、 成品保护要求
5.1 包装要求：
每件产品应用塑料膜塑封包装，并用包装纸盒包装。包装箱内应有装箱单和产品检验合格证；包装箱外注明产品应用项目名称、楼栋号、单元号、房间号和具体应用位置（如主卧、卫生间等），和产品规格型号、颜色等相关信息。
5.2 运输过程中成品保护：
2.1 产品运输时，托盘底部要水平，确保产品平放并受力均衡，预防产品折断或玻璃破碎。
2.2 产品运输时，遮好防雨布，避免雨淋、受潮、日晒。
2.3 产品运输时，须固定稳定，预防运输过程中走位、挤压、撞击、碰伤，长途运输应考虑避震防护处理，以集装箱运输为宜。
5.3 存放过程中成品保护：
产品储存时，按产品型号分类码放。堆垛四面留有空间，顶部无压重，底部离地200mm以上，相邻垛间距500mm，且需要确保通风。
5.4 安装过程中成品保护：。
4.1 户内门扇安装时保留产品出厂时塑料保护膜，待业主入住后由业主拆除。
4.2 门扇安装完成并验收合格后，立即用成品瓦楞纸板满贴在进户门表面，用胶带固定，确保整体平整，无破损、翘角现象。锁、猫眼和防盗链在入伙前才安装，预防防盗链碰伤木门。木门门套阳角用成品纸板用胶粘贴做好护角保护，高度2m。
4.3 在非交叉施工前提下户内门框、门扇、踢脚线表面不得因管道油漆或其它工序施工原所以染上杂色。
4.4 户内门安装完成以后其它工序施工要注意在搬运材料时不可碰撞、磨檫户内门门扇和门框，预防造成凹坑、划伤等破损。
4.5 户内门扇安装完成以后，注意轻开轻关，避免在挡门条、门口线等胶粘强度较低时，因较大撞击和震动而出现破坏或脱落。
4.6 严禁使用油漆稀释剂、脱漆松香水、二甲苯等溶液擦拭油漆表面。不得用金属工具铲擦门扇表面，预防表面产生划痕，用干布擦拭灰尘即可。
4.7 建立严格工序交接制度，各工序之间要办理交接手续，明确上一道工序产品有没有损坏或丢失，做好署名、统计，谁损坏、丢失或污染，谁负责整改和更换。并应立即将交接统计向监理单位和万科项目部汇报。

4.8 具体安装保护图示以下：

部品
木门/木饰面门
责任单位
木门安装单位负责保护材料铺设
实施时间
施工完成、验收合格后，立即进行保护。
拆除时间
细部整改完成后。
标准做法
成套木门出厂时已做好门扇内外三层保护（PVC薄膜+纸板+纸皮）；门扇安装过程中应避免损伤保护膜，确保保护膜完整、无裸露；木门门套阳角用成品纸板及胶粘贴做好护角保护，高度1.5m；
保洁要求
严禁使用油漆稀释剂、脱漆松香水、二甲苯等溶液擦拭油漆表面。不得用金属工具铲擦门扇表面，预防表面产生划痕，用干布擦拭灰尘即可。

六、 包装、标志、运输和贮存要求：
1． 包装
每件产品应用塑料膜塑封包装，并用包装纸盒包装。包装箱内应有装箱单和产品检验合格证；包装箱外注明产品应用项目名称、楼栋号、单元号、房间号和具体应用位置（如主卧、卫生间等），和产品规格型号、颜色等相关信息。
2． 标志
产品包装箱或包装袋外表应印有或贴有清楚且不易脱落标志，用汉字注明生产厂名、厂址、实施标准号、产品名称、规格、木材名称、等级、数量和批次号等标志。
3． 运输和贮存
a) 产品运输时，托盘底部要水平，确保产品平放并受力均衡，预防产品折断或玻璃破碎。
b) 产品运输时，遮好防雨布，避免雨淋、受潮、日晒。
c) 产品运输时，须固定稳定，预防运输过程中走位、挤压、撞击、碰伤，长途运输应考虑避震防护处理，以集装箱运输为宜。

七、 材料和工程验收
1． 材料进场验收：
a) 进场材料必需同时提供对应产品出厂检测汇报（具体检测项以下表所表示）、使用说明书、出厂合格证书等技术证实资料，并同时通知需方项目工程师和监理工程师及材料接收方共同验货和接收。

类别
国家标准/行业准要求出厂检验项
适用万科装修房部品
标准依据
户内门
门框、门扇许可偏差
户内门
GBT 29498- 木门窗 表19
外观质量
油漆门或PVC覆膜门
GBT 29498- 木门窗 表19
含水率
户内门PVC贴面中密度纤维板
GB/T 15104- 装饰单板贴面人造板
浸渍剥离试验
户内门PVC贴面中密度纤维板
GB/T 15104- 装饰单板贴面人造板
表面胶合强度
户内门PVC贴面中密度纤维板
GB/T 15104- 装饰单板贴面人造板
甲醛释放量
户内门PVC贴面中密度纤维板
GB/T 15104- 装饰单板贴面人造板
锁舌伸出长度
户内门门锁
QB/T 2474- 弹子插芯门锁
锁铆接件无松动
钥匙拔出静拉力
斜舌开启灵活
斜舌轴向静载荷
斜舌闭协力
钥匙、旋钮开锁灵活，单锁头开锁
执手转动灵活
锁体内活动部位加润滑剂
表面粗糙度
锁头外观
钥匙外观
面板外观
锁舌缩回舌端面伸出高度
涂漆件外观
电镀件外观

b) 全部进场材料需要根据下表检验频次进行见证抽样送检（地方行政主管部门有特殊要求情况，按当地要求检验频次实施，见证人为需方工程师或授权监理工程师）。

c) 现场抽样送检频次
部品名称
关键原材料/构配件
关键关注检测项
国家标准/检验依据
见证送检检验批（类别）
户内门
门扇
游离甲醛含量
GB 50325-《民用建筑工程室内环境污染控制规范》（）
GB18580-《室内装饰装修材料人造板及其制品中甲醛释放限量》
GB/T15102-《浸渍胶膜纸饰面人造板》
以项目标段为单位，板材使用面积大于500㎡时，应对其游离甲醛含量或游离甲醛释放量进行见证抽样送检1次。
含水率
以协议为单位，项目现场随机见证抽样送检1次。
副框板材
游离甲醛含量
GB 50325-《民用建筑工程室内环境污染控制规范》（）
GB18580-《室内装饰装修材料人造板及其制品中甲醛释放限量》
以项目标段为单位，板材使用面积大于500㎡时，应对其游离甲醛含量或游离甲醛释放量进行见证抽样送检1次。
锁具/执手
互开率
QB/T2474- 《弹子插芯门锁》
对材料质量有疑问时可随机见证抽样送检（同一协议周期抽样不超出2次，不然需方负担检测费用）。
（推拉门）导轨和滑轮
耐久性(疲惫试验)
JG-T 212-《建筑门窗五金件》
对材料质量有疑问时可随机见证抽样送检（同一协议周期抽样不超出2次，不然需方负担检测费用）。
合页、铝合金装饰条
盐雾试验
QB/T3874-《一般合页 》
对材料质量有疑问时可随机见证抽样送检（同一协议周期抽样不超出2次，不然需方负担检测费用）。
门吸
盐雾试验
GB/T10125-《人造气氛腐蚀试验 盐雾试验》
对材料质量有疑问时可随机见证抽样送检（同一协议周期抽样不超出2次，不然需方负担检测费用）。
密封条
—
GB1《塑料门窗用密封条》
对材料质量有疑问时可随机见证抽样送检（同一协议周期抽样不超出2次，不然需方负担检测费用）。

八、 过程验收：
1． 供方须依据规范要求实施过程自检，并如实填写相关质量表格。
2． 根据发包方或监理要求接收停点验收、隐蔽验收，和发包方各级主管部门随机实测验收，并签认相关质量统计。隐蔽工程未经验收不许可自行封闭，不然该部分工程将不参与结算。
九、 完工验收：
1． 工程交付前必需逐户进行细部质量验收及工程移交。
2． 配合分部分项工程完工验收，配合完工资料提交和归档工作。
3． 提供全套操作手册、维修说明书、质量确保卡和保养手册给建设方(每套设备提供一份)。

十、 施工配合：
a) 人员配置：供方须依据项目需要，每项目最少配置一名常驻现场管理人员，每城市企业配置一名专职技术人员（少于3个项目标城市企业，能够由含有技术资质管理人员兼职）。关键施工工人/工种必需持证上岗，且施工班组配置必需满足现场工期要求。
b) 发包方有权要求供方撤换不称职人员。任何人员调离后，必需由发包方认可称职人员接替。
c) 技术服务：依据发包方项目管理部需要无偿提供相关技术服务，包含但不限于：现场技术培训和交底、样板试验和示范、配合项目进行二次深化设计、处理方案提案和评审等。中标人应派遣合格技术人员对发包方物业管理技术人员进行培训，并负担所派人员差旅费、食宿费等费用。这些费用应分别列出，并计入投标总价中。中标人不需负担受训人员费用。
d) 施工机具：供货并施工情况，须配置满足现场需要之专业施工机具和工具。
e) 供方须服从（装修）总包统一管理。包含但不限于：
1） 须向（装修）总包及相关方提供施工组织计划和进度计划（过程中，须上报月计划和周计划，特殊情况须天天更新计划）。
2） 须参与工程例会，必需协调会和专题会议。供方应提前一周在例会上提出对道路运输、场地使用、楼面占用、大型机械吊运等要求。
3） 供方在进场前应对已完成工程及场地进行检验、接收，每道工序施工前须检验和确定上道工序（作业面）质量。
4） 供方在各分项施工前须和总包和监理方联络，和总包及相关方查对相关工程图纸，提供或了解其在分项工程上特殊要求，如开槽、预留孔洞、预埋件等，并在每次隐蔽工程之前，配合总包单位确定。不然，所以而造成额外施工费用由乙方负担。
5） 供方对陆续完成工程负有实施产品保护责任，如对其它单位工程或设施造成损坏，经监理核实后照价赔偿。
6） 负责将自己施工垃圾运到总包方在现场指定垃圾堆放点，总包方负责清运指定堆放点垃圾，总包方设置专业作业队进行天天完工后清场工作，如发觉供方建筑垃圾乱放，作业面清理不到位，则总包方作业队将作业面清理后，所发生人工费、机械费将在供方工程款中扣除。情节严重在例会中通报批评，甚至进行违约索赔。
7） 供方应服从（装修）总包方对现场安全和文明施工统一管理。
f) 总包对供方提供相关服务包含：
1） 提供标高、定位点线等。
2） 提供工地内垂直运输设备（如塔吊、施工电梯/正式电梯、井架等），提供脚手架使用。
3） 提供施工用照明用电、施工用水及用电接驳点，并供给其调试所需负荷。供方应按总包方要求提供用水用电计划，配置必需计量装置。从配电箱引出分电箱由供方自行处理。生产/生活用水、用电费用由供方自行负担。施工人员食宿由供方自行处理。
4） 提供通道和场地，负责安排作业面及作业时间，负责分配供方施工、办公、仓储等用途场地。
a) 关键工作界面划分：
分含基层板（副框），不含基层板（副框）情况，包含背景墙工程界面。
编号
协调配合内容
由总承包（精装总承包方完成）
由供方完成
1
门洞统一要求
1、 洞口施工时，副框由土建总承包或精装修总包安装。
2、 副框安装完成后，洞口墙体平面垂直度 ≤2mm，洞口墙体侧面垂直度 ≤10mm，洞口墙体水平度 ≤5mm，洞口地面水平度 ≤2mm，洞口宽度公差为-15mm一＋l5mm,洞口高度公差为-5mm一＋l0mm，洞口厚度公差为0一＋5mm, （各方向均选择5个以上测量点测量）。
3、 各楼层同一投影面位置门洞规格需一致，误差要求同表中第2项。
木门安装方对不合格门洞提出返工申请，土建施工方需主动配合立即完成
2
厨卫门洞另外要求项
厨房及卫生间门洞土建完成后，墙面需已贴好瓷片，副框同已贴好瓷片墙面平齐，地面已安装好瓷片或门槛石

3
安装场地准备
墙体湿作业已硬化，隐蔽工程、吊顶工程、墙面工程、水电工程均已完成。

4
木门安装(含五金件)

木门厂家施工单位按协议要求完成
5
背景墙安装
背景墙施工界面周围已完成批灰等工序，背景墙面垂直度 ≤5mm，背景墙安装完成再由其它厂家安装扪布板、银镜等项目
木门厂家施工单位按协议及图纸要求完成

含副框安装
编号
协调配合内容
由总承包（精装总承包方完成）
由供方完成
1
门洞统一要求
1、 洞口施工时，不需考虑副框安装。
2、 洞口墙体平面垂直度 ≤2mm，洞口墙体侧面垂直度 ≤10mm，洞口墙体水平度 ≤5mm，洞口地面水平度 ≤2mm，洞口宽度公差为-15mm一＋l5mm,洞口高度公差为-5mm一＋l0mm，洞口厚度公差为0一＋5mm, （各方向均选择5个以上测量点测量）。
3、 各楼层同一投影面位置门洞规格需一致，误差要求同表中第2项。
木门安装方对不合格门洞提出返工申请，土建施工方需主动配合立即完成
2
厨卫门洞另外要求项
厨房及卫生间门洞土建完成后，墙面需已贴好瓷片，地面已安装好瓷片或门槛石

3
安装场地准备
墙体湿作业已硬化，隐蔽工程、吊顶工程、墙面工程、水电工程均已完成。

4
副框安装

木门厂家施工单位按协议要求完成
5
木门安装(含五金件)

木门厂家施工单位按协议要求完成
6
背景墙安装
背景墙施工界面周围已完成批灰等工序，背景墙面垂直度 ≤5mm，背景墙安装完成再由其它厂家安装扪布板、银镜等项目
木门厂家施工单位按协议及图纸要求完成

b) 物料看管
在发包方完工验收合格之前，供方须保管好已运抵工地材料、机具，使其免遭损坏或失窃，不然，由此造成一切后果均由供方负担。
c) 保修和质量要求：
保修期：在入伙（用户入住）之日起最少2年
用户报修后，维修人员必需在二十四小时内抵达现场。
