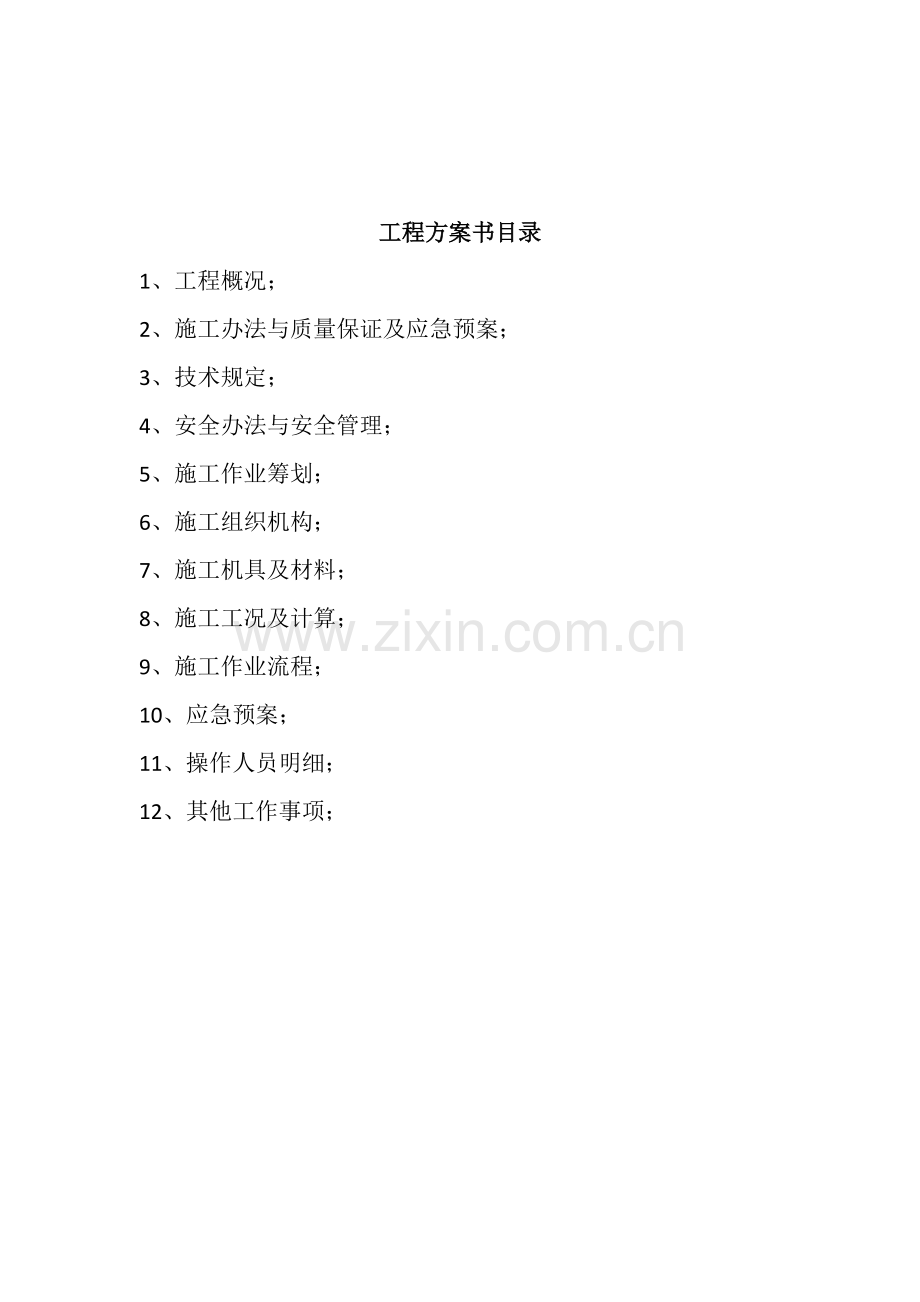

工程方案书目录
1、工程概况；
2、施工办法与质量保证及应急预案；
3、技术规定；
4、安全办法与安全管理；
5、施工作业筹划；
6、施工组织机构；
7、施工机具及材料；
8、施工工况及计算；
9、施工作业流程；
10、应急预案；
11、操作人员明细；
12、其他工作事项；

帝斯曼中肯西湖腾飞项目曝气池防雨棚拆除吊装方案
1、工程概况：
帝斯曼公司位于浙江省桐乡，既有曝气池防雨棚拆除。 单件最重为16T，罐装最大尺寸：￠2.5M*12.5M。
设备吊装就位筹划：施工现场钢板及路基箱铺设；吊机进场；起重工具进场；实行设备卸车、吊装、就位。
依照本工程实际状况，通过对吊装现场及机械路线多次勘察，对于罐装设备现场吊装就位，在安全可靠、工艺先进、经济合理前提下，拟采用大型吊机施工办法，来实行本工程吊装就位各项任务。
1.1本工程重要涉及如下内容：
（1）施工机械和钢板运送车辆进场；
（2） 施工场地铺设钢板；
（3） 起重机具进场；
（4）大型吊机进场及组装；
（5）吊机定位；
（6）设备卸车；
（7）设备吊装及就位；
（8）吊装方案编制和吊装作业安全、技术管理；
（9）安排实行吊装工程起重操作和指挥人员；
（10）配备吊装工程所需车辆、吊索具和有关机具。
1.2本吊装工程执行如下规范、规程和规定：
（1）工程建设起重施工规范；
（2）起重吊装安全操作规程；
（3）大型设备吊装工程施工工艺原则；
（4）吊机性能工况表；
（5）公司关于吊装安全作业管理制度；
（6）业主、总包、工程监理对吊装工程各项详细规定。
2、吊装办法与质量保证及应急预案：
2.1吊装办法：
（1）罐装设备卸车由130T吊机实行吊装；
（2） 罐装设备吊装就位，采用130T和50T吊机配合实行；
（3） 130T起重门架为主吊；50T吊机为溜尾副吊；
（4）设备就位位置需征求甲方确认。
2.2吊装质量及保证办法：
（1）吊装前准备充分，尽量将各项准备办法按规定规定完毕，保证罐装设备吊装过程顺利进行；
（2）吊装过程平稳，派专人监护吊机在吊装过程中有无异常，若浮现异常状况，及时停止吊装，在确认无误继续吊装，确罐装设备不受任何损坏；
（3）设备吊装施工时，应依照施工规定，将设备吊装竖立就位；
（4）设备运送车辆规格应提前申报备案；并听从现场指挥，按顺序、路线进入吊装现场；
2.3吊装、运送应急预案：
在将吊装前准备工作做到最充分同步，应考虑各种也许发生不利状况，并做好各种应对准备办法，将各种施工人员配备齐全，如车辆发生故障维修人员、现场紧急状况协调人员等，以保证吊装工作顺利进行。
3、技术规定：
3.1罐装设备吊装：
（1）依照施工现场实际状况，吊装确认在车间东侧作业面进行吊装施工；
（2）依照吊装设备重量、工作半径，来选取使用吊机大小配备；
（3）本工程选用吊装机械分别为：130T吊机和50T吊机。
（4）罐装设备吊装吊索具最大选用￠30mm；规格：6*37+FC；钢索为长度4M*2根。单根钢丝绳容许受力为：30²*54/6=8100kg.罐装设备吊装选用2个点受力，则：8100*2=16200kg＞16000kg（罐装设备重量）；并且有6倍保险系数。
（5）吊机施工场地由于是绿化带，因此必要铺设钢板；增大地面承压力，保证吊机作业安全可靠。在吊机支腿下在铺设钢板前提下，再铺设路基箱。
3.2罐装设备吊装施工顺序：
（1）设备卸车： 由130T吊机实行；
（2）设备吊装：由130T吊机和50T吊机配合竖立吊装；
（3）设备就位：由130T吊机负责实行；
4、安全办法与安全管理：
4.1安全办法：
（1）对罐装设备吊装，应针对详细状况，编制切实可行吊装方案，以作为吊装施工和工程报价根据。吊装方案必要按技术管理程序进行审批，并在吊装前对现场施工人员进行技术交底。
（2）所有参加吊装工程施工人员，必要熟悉罐装设备吊装办法与环节，施工中应做到分工明确、责任贯彻、严格执行吊装方案技术规定和操作要点。
（3）对本项吊装工程，应配备一名专职吊装安全员，详细负责各项吊装准备工作监督、检查和关于安全管理事宜。
（4）在罐装设备吊装前，规定进行一次试吊，同步组织一次吊装安全、质量检查。由施工方安全、技术、质量以及施工操作负责人员确认后，方可开始罐装设备正式吊装工作。
（5）对吊装工程所使用吊机、车辆、必要具备相应年检证，并保持其完好使用状态，使用前还要进行认真检查、确认。
（6）吊装工程应选取在良好天气下进行。在风力不不大于5级或能见度较差不利条件下，不得进行吊装施工。
（7）对吊装区域，应划出警戒区域，与吊装无关人员不得入内。
（8）对吊机作业承压地面，规定进行平整解决，对存有地下管道、窨井、地下电缆及其她隐蔽工程，必要采用铺设钢板和路基箱安全技术办法。
（9）吊装工程所使用钢丝绳，使用安全系数规定不不大于6倍，在吊装设备时，必要对设备重心及起吊位置作确认，以保证设备安全可靠。
（10）对吊装各项准备工作，现场施工技术人员必要及时做好施工记录，并由施工作业负责人确认，保证罐装设备吊装安全可靠，一次成功。
（11）本工程施工难度较大，技术规定高，设备价值大，因而为了有效控制风险，建议对设备吊装购买专项保险。（费率为设备价值2‰）
（12）对罐装设备吊装工程，要提前做好各项准备工作。配备专业人员，建立强有力施工组织机构。负责整个罐装设备卸车、竖立、吊装组织、协调和管理工作。
4.2安全管理：
（1）以总经理负责制—部门经理—项目经理—专职安全员
—施工班长—施工操作人员。
( 2）依照吊装工程实际状况，对本吊装工程所使用机
械、人员和工期做出切实可行工作筹划。
（3）参加吊装施工指挥人员，必要持证上岗。
（4）施工方案一旦拟定，必要由总经理、工程师订立施工令。
（5）吊装安全、环保与文明施工管理，要逐级进行贯彻和管理，并形成监督机制。
（6）如本工程涉及到总包等关于部门协调配合，则必要与这
些职能部门进行联系、沟通、贯彻本工程所涉工程内容配合。
（7）工程每个阶段节点，要在施工前加以细化。在施工中加以贯彻，施工后加以总结。
（8）对本工程机械、人员配备，要做到有筹划安排；施工中机械配备合理、人员各就各位；要合理安排好各项成本资源。
5、吊装作业施工筹划：
5.1施工进度筹划：
（1） 每批次设备吊装前，应到施工现场进行勘察，并最后确认设备台数、重量和施工通道前提下。配备施工机械、机具和施工人员。
（2）施工当天，依照确认施工方案和规定，实行施工。
（3）当天施工设备，必要在有效时间内完毕设备卸车、吊装、就位工作。
（4）每批次设备吊装完毕后，应将130T移位拆卸、组装，移至其他作业点进行吊装；
5.2劳动力筹划：（每日）
（1）起重工：8人；
（2）施工管理：2人；
（3）驾驶员：4人；
（4）辅助劳力：4人；
5.3施工机具安排筹划：
（1）钢板及运送车辆配备；
（2）130T吊机和50T吊机配备；
（3）钢板铺设和130T吊机组装；
6、吊装组织机构：

7、重要吊装机具、材料：
序号
名称
规格
数量
用途
1
130T吊机
徐工产110T
1台
设备卸车和吊装
2
25T吊机
徐工产25-E
1台
铺设钢板
3
平板车
30T
4台
钢板运送
4
50T吊机
徐工产50T
1台
吊装
5
钢丝绳扣
￠30mm*4m
2根
吊装
6
钢丝绳扣
￠20mm*12m
2根
吊装
7
美标卸扣
5T—10T
8只
吊装
8
钢板
5m*1.2m
90块
绿化带铺设
9
液压车
3T、2T
2辆/2辆
盘路
10
各类吊索具
略
4副
吊装
8、吊装工况及计算；
8.1罐装吊装评估：
（1）罐装吊装工况：罐装最重16T；体积：￠2.5m*12.5m；
（2）吊装采用130T吊机和50T吊机实行配合竖立吊装作业；
（3）130T吊机工况数据；
（4）50T吊机工况数据；
8.2吊机工况：
（1）130T吊机工况：

（2）130T吊机重要负责设备卸车和设备吊装：重要技术数据：主杆高度39.9M；工作半径11.5M；起重负荷20.3T；按设备重量16T计算；吊机保险工况为78.8%；完全符合吊装规定；
（3）50T吊机工况：

（1）50T吊机主杆28.6M；工作半径10M；起重负荷10.5T；按吊装溜尾作业；起重负荷为16T/2=8T；符合吊装规定；
（2） 设备吊装示意图：

9、设备卸车、吊装施工流程：
9.1施工场地钢板铺设：

（1） 设备吊装面位于车间东侧；此位置现为绿化带；长58M；宽16M；须铺设钢板约90张；规格：4.5M*1.2M；
（2） 钢板铺设示意图：（参照吊装平面图）
（3）钢板运送采用4辆平板车；铺设配备25T吊机；
9.2设备卸车：
（1）设备卸车选用130T吊机实行；（见上图）
（2）130T吊机主杆高度22.3M；工作半径12-14M；起重负荷23.8T-20T；> 设备重量16T；保险系数为80%以内工况；
（3）130T吊机支腿*4支点；为安全起见，在铺设钢板前提下，在增长路基箱垫衬；
（4） 上图蓝色线为130T吊机；
9.3设备吊装：
（1）130T吊机吊装立面图：

（2） 设备采用130T吊机和50T吊机进行竖立吊装后；由130T吊机独立将设备从车间楼顶吊入室内进行就位；
（3） 双机抬吊平面图：

9.4机械设备进场路线：（见图）

10、应急预案：
10.1依照吊装区域及施工现场实际状况，若涉及到夜间施工，则须安排施工足够照明；（当前不考虑夜间施工）
10.2对吊装区域需实行警戒区域，考虑到施工区域人流比较多，并且是化工作业场合，要派专人监护；
10.3对于运送设备车辆，采用按顺序地进入卸车场地，应听从指挥人员安排，避免导致人为场地堵塞；
10.4吊装单位必要做好与各协作单位沟通、协调，各部门应派人在施工现场进行值班，若遇到问题，便于及时解决。
10.5关注施工日前3每天气预报，如遇下大雨或大风应延缓施工作业。
10.6本施工方案为草稿，须与甲方主管负责协调本工程施工细节等；逐渐将方案编制更加细致、合理。
11、操作人员明细：
11.1现场总指挥：顾铁民
11.2现场管理：任荣宝、孙红明
11.3现场吊装指挥：时道庆、王朝强
11.4现场车辆调度：唐荣贵、牟志培
11.5现场设备吊装：傅贤明、施利根
11.6设备卸车：杨卫星、王朝强
12、其他有关事宜：
12.1本工程施工方案需接受业主、总包、监理及供应商等单位、部门审核、质询，并予以建议。
12.2对于各部门职责、规定，要形成会议纪要，把责任贯彻到实处。圆满地完毕本项吊装工程。
12.3 施工单位须提供资料：（1）使用吊机年检证；（2）吊机人员操作证；（3）起重工操作证；（4）安全员证（5）安全帽、防护眼镜、保险带等。
12.4 由于考虑到外省施工作业，涉及到机械费用比较高，因而在安排施工进度时，请考虑设备到达现场尽量集中；充分运用机械台班效益；当前咱们安排5个工作日时间；还不涉及加班时间。（铺设钢板*2天；吊装*3天）
12.5请考虑车间屋顶和行车梁拆装与否要用机械？本方案未考虑此项目；
