电控柜锁产品设计方案.docx

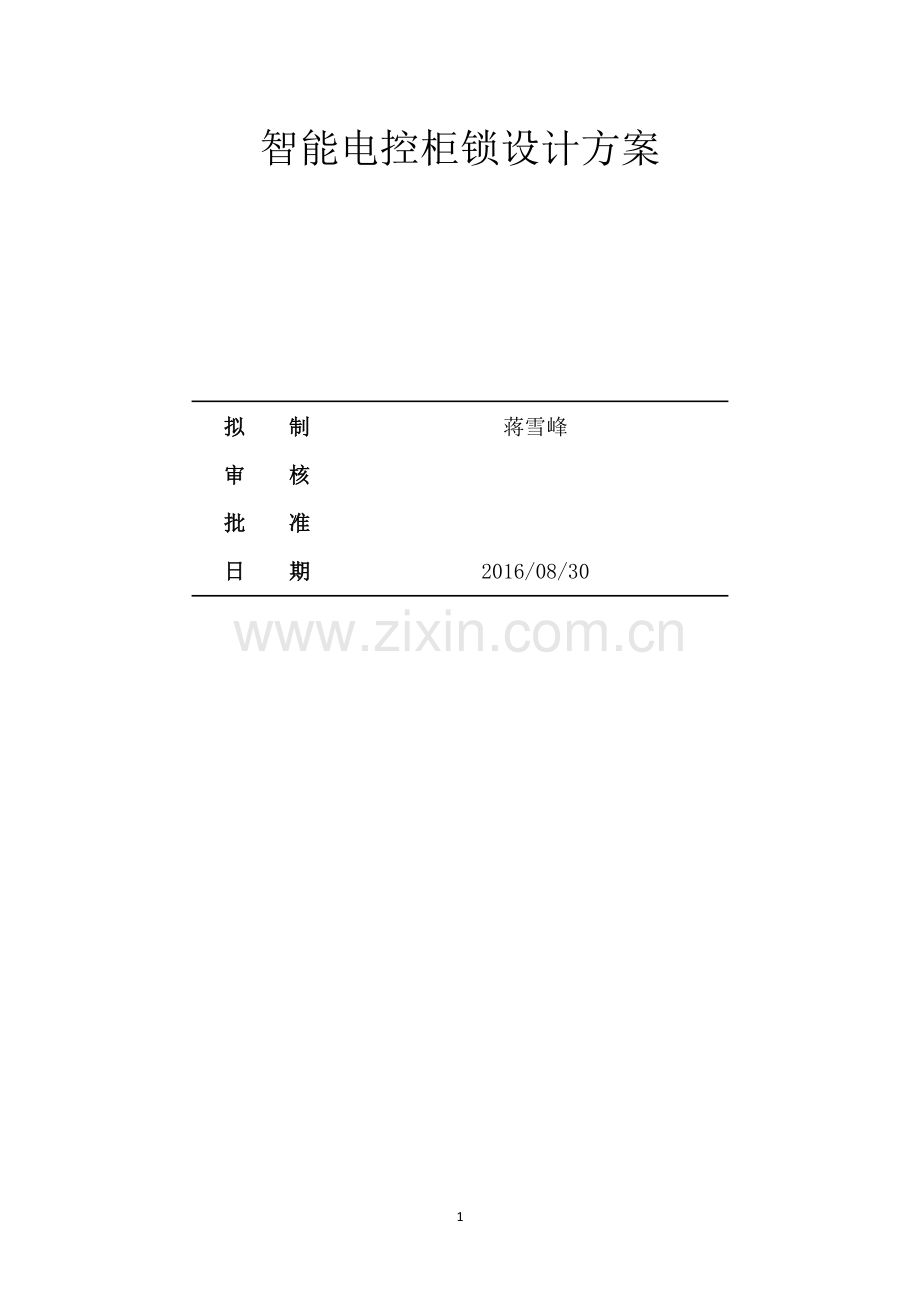

智能电控柜锁设计方案

拟 制
蒋雪峰
审 核

批 准

日 期
2016/08/30

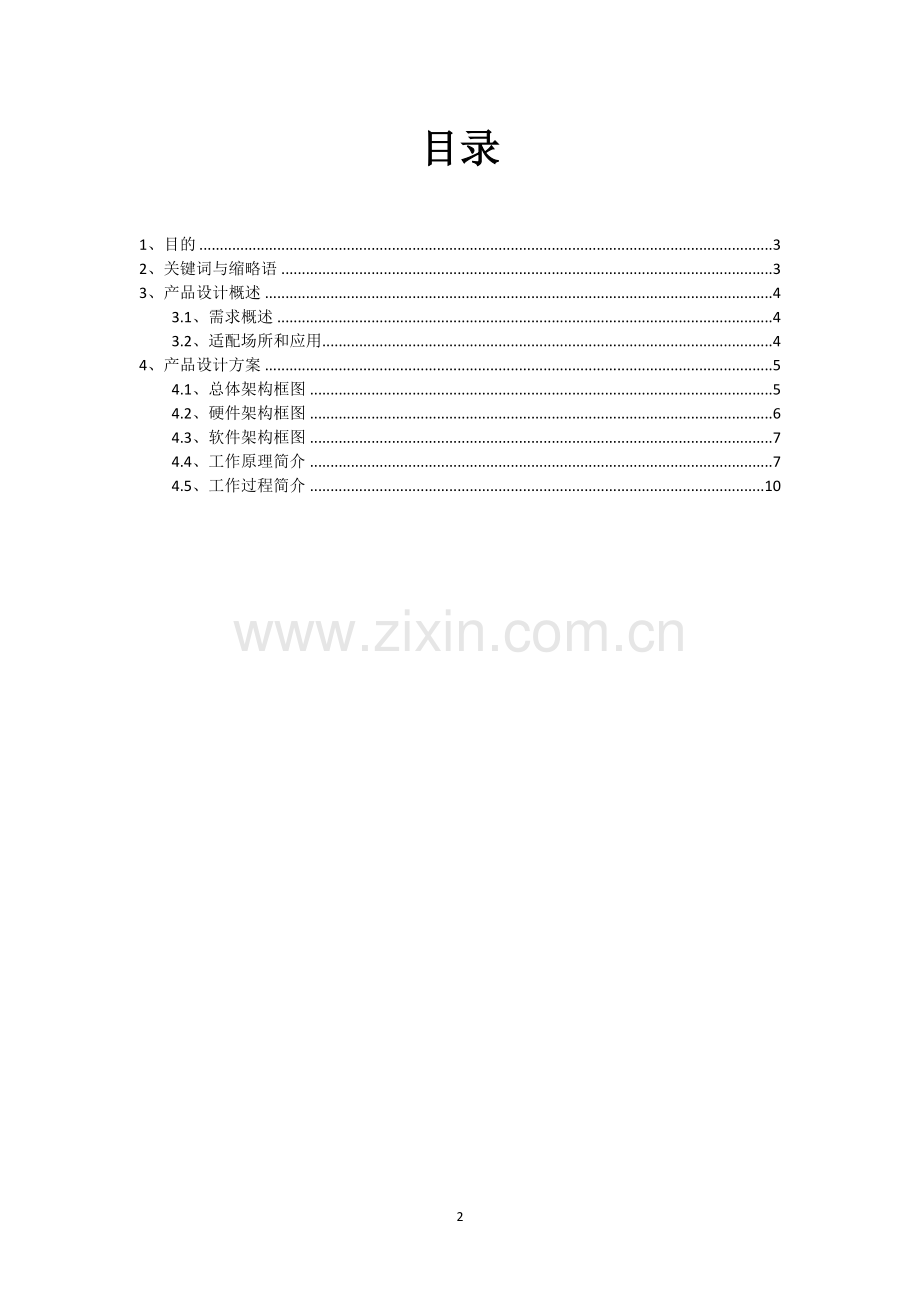

目录

1、目的 3
2、关键词与缩略语 3
3、产品设计概述 4
3.1、需求概述 4
3.2、适配场所和应用 4
4、产品设计方案 5
4.1、总体架构框图 5
4.2、硬件架构框图 6
4.3、软件架构框图 7
4.4、工作原理简介 7
4.5、工作过程简介 10

1、目的
目的：本设计方案根据电子柜锁的各方面需求，从硬件和软件两个方面对电子柜锁进行设计，合理有效的规划每一个部分，保证产品的安全性，使其功能正常。

2、关键词与缩略语
关键词：柜锁，方案。

缩略语：
缩略语
英文全称
中文释义
FSU
Field Supervision Unit
端站数据采集监控单元

3、产品设计概述
3.1、需求概述
需求名称
需求描述
智能控制
控制电控锁体产生解锁和上锁动作，提供外部接口跟FSU通讯
机电一体
支持机械锁芯紧急备用开锁
声光提示
支持开锁声光告警提示，输入低压告警提示等控制信息
输入
支持额定工作电压DC12V±20%；
远程开锁
支持FSU远程遥控开锁
监控告警
支持门锁手柄开启状态检测告警上报
低功耗
静态待机功耗≤0.5W；
防尘防水
支持IP55防护等级；

3.2、适配场所和应用
智能电控柜锁适用于通讯室外基站机柜和户外型机柜的智能电控型旋转把手门锁，可通过远程后台控制开启门锁，也可用传统钥匙开启门锁，既达到了安全的目的，又有很好的操控性，发生紧急情况开锁也比较方便。一旦门锁被打开或破坏，远程后台可查看到告警信息。

4、产品设计方案
4.1、总体架构框图
CPU
硬件平台
输入模块
输出模块

输入模块：直流电压输入，干接点控制信号
CPU硬件平台：PIC12F675型号CPU控制
输出模块：指示灯显示，蜂鸣器声音提示，电控锁体，告警信号

4.2、硬件架构框图

4.3、软件架构框图

4.4、工作原理简介
智能电控柜锁的工作电压是12V DC，以单片机为核心，配以相应硬件电路，通电之后实现门锁启动，远程发送开锁命令，驱动继电器实现门锁开启，开启之后会自动上锁，实时检测输入电压，输入电压低于10V时发出告警提示，门锁打开或未关闭时，会发出告警信号。

内置蜂鸣器，当需要发出声光信息时，蜂鸣器和指示灯会工作。

机械钥匙

外部拥有防尘盖，可防止灰尘进入锁内，可用工具钥匙打开防尘盖；配有机械钥匙，可手动打开柜锁。

工具钥匙

引出线插入位置，插入时注意端子方向

信号线缆引脚定义：
电子门锁信号线缆如下图所示：

电子门锁信号线缆引脚定义：
引脚序号
引脚颜色
引脚定义
线缆规格
1
黑
GND
UL2464/26AWG
2
红
12Vdc
3
橘
Lock_DI+
4
绿
Lock_DI-
5
NC
悬空
6
NC
悬空
7
黄
Lock_DO+
8
白
Lock_DO-

4.5、工作过程简介
状态1：开机启动
柜锁正常通上直流电源，单片机开始正常运行，LED提示灯和蜂鸣器会发出声光信息，提示门锁处于正常工作状态。

状态2：门锁开启
接收到远程开锁命令之后，单片机发出驱动信号给继电器，继电器驱动锁芯实现门锁打开操作，LED提示灯和蜂鸣器发出声光信息，提示柜锁已被打开。

状态3：自动上锁
在柜锁开启之后，单片机会在一段时间之内关闭驱动信号，继电器无法驱动锁芯，锁芯会弹簧的弹力作用下自动上锁。

状态4：开锁告警
柜锁被打开之后，锁壳上的磁体与控制板上的三簧管分开，三簧管所受磁性减弱，从常闭状态变为常开状态，以此发出干接点告警信号。

状态5：低压告警
单片机实时检测输入电压值，一旦输入电压低于10V，LED提示灯和蜂鸣器发出声光信息，提示电压过低。
