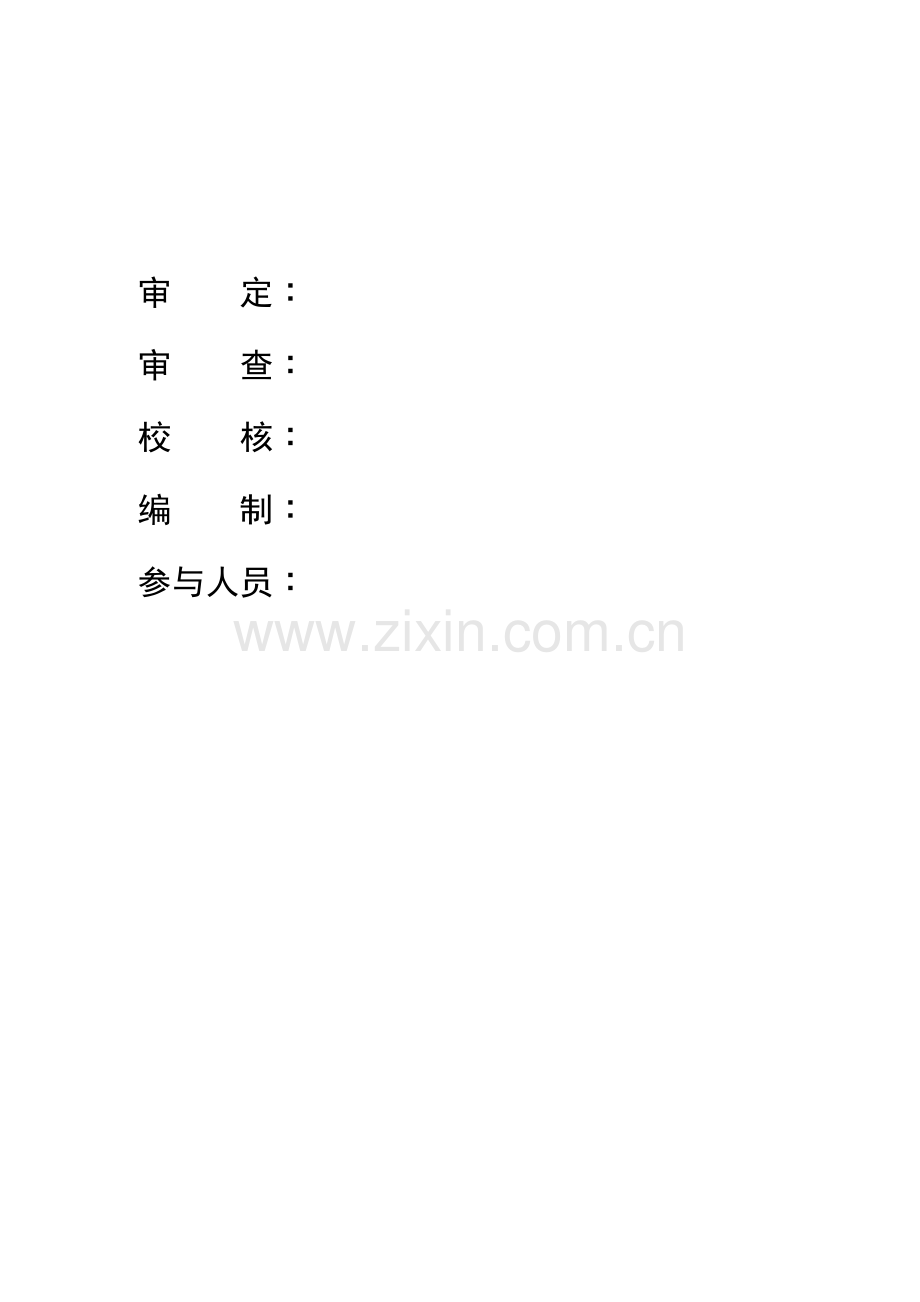

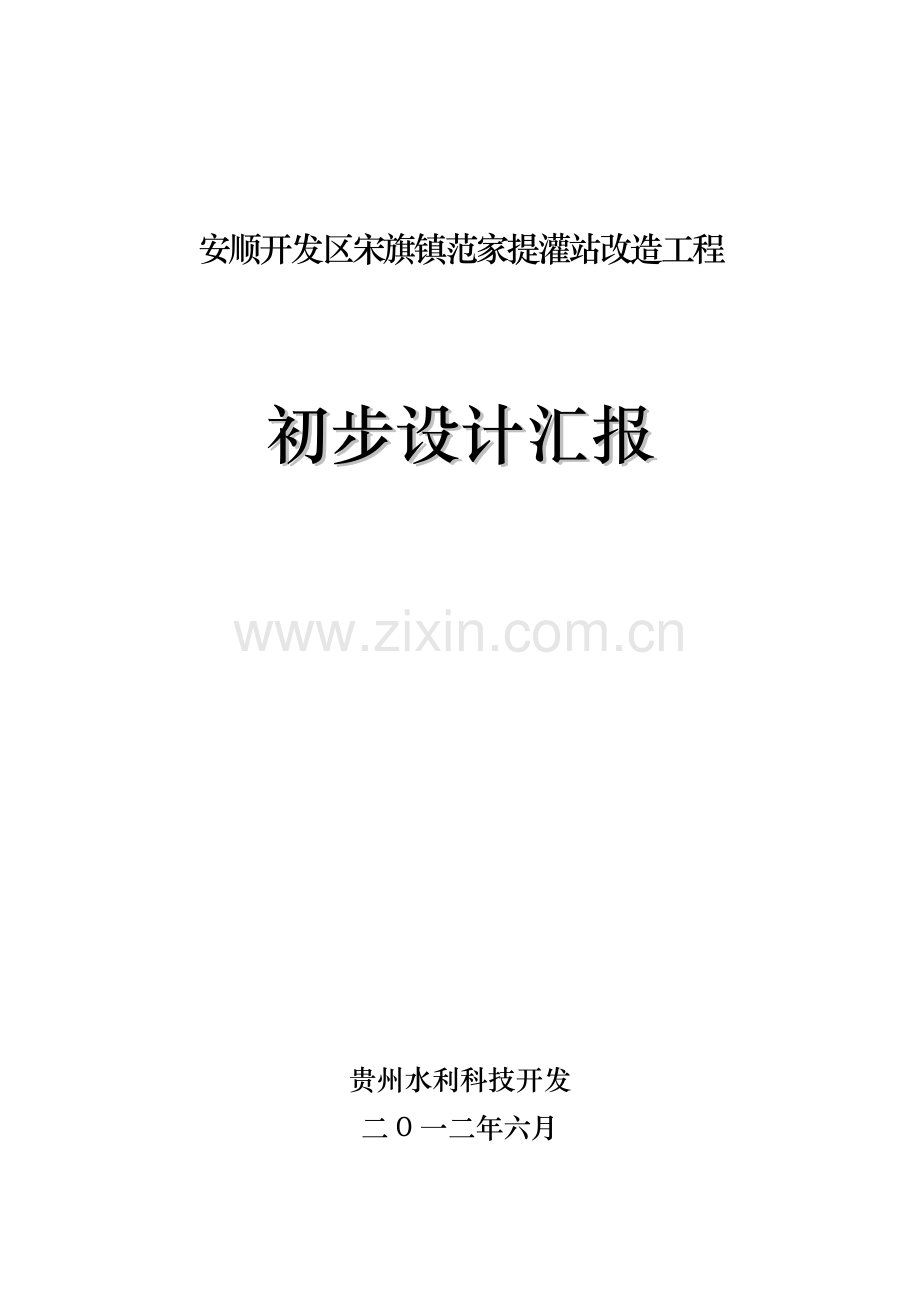

安顺开发区宋旗镇范家提灌站改造工程初步设计汇报贵州水利科技开发二0一二年六月审 定 审 查 校 核 编 制 参与人员 目 录1 综合说明12 项目概况42.1基础情况41.2水利建设现实状况及存在关键问题42.3工程地质52.4 建设目标63项目建设必需性和可行性73.1必需性和可行性73.2资源条件74项目区内水资源供需平衡分析94.1水量平衡计算95项目建设内容及工程设计105.1设计依据105.2工程布局及建设内容125.3工程技术设计125.4工程量156施工组织设计166.1施工条件和施工部署167 项目投资概算及资金筹措207.1工程概况207.2投资关键指标207.3编制标准及依据207.4基础单价217.5费用计算标准及依据227.6其它费用计算依据237.7概算投资237.8资金筹措318项目经济效益分析328.1经济效益328.2社会效益329项目组织和管理339.1管理机构设置339.2资金管理339.3工程建设管理3310建后管理体制及运行机制3410.1运行管理体制3410.2运行机制34附：工程设计图纸。1 综合说明安顺开发区宋旗镇范家提灌站建设项目在开发区宋旗镇白果村境内白果水库右岸，距安顺市城中心10km，距宋旗镇3km，工程地理位置：东经1055416，北纬261621，水泵站址建在三岔河支流千峰河上游左岸小支流上，属长江流域乌江水系，该区地势较为平坦。白果村是一个汉、苗族聚居村寨，全村共4个自然村6个村民小组，共224户，1098人，总耕地面积1022亩，其中田642亩、旱地380亩，关键以种植业和养殖业为主。宋旗镇白果村是安顺市开发区关键产粮区，因为提灌站建于上世纪七十年代，设备老化严重已经瘫痪多年，现机泵设备及管道均已被盗，泵房早已垮塌，农作物受到严重浇灌缺水影响，制约了地方经济发展，所以，当地人民群众迫切期望处理困扰她们多年浇灌用水问题，以改善该村生产条件。依据移民后期扶持政策要求，为加紧农村经济发展，促进农业产业结构调整，提升农作物产量。所以，各级政府针对该区域内作出农村发展计划，对产业结构进行调整，从整个发展计划分析，该区发展仍以农业生产为基础。因为该区水利工程老化，配套不完善，农作物有水但得不到浇灌，干旱严重，区内缺水关键为工程性缺水。受干旱影响，为确保农村经济连续发展，拟对范家提灌站进行改造，以处理该村600亩水稻田浇灌用水问题。工程建设关键任务是改造提灌站一座，装机37KW。工程直接效益（工程效益）是提供灌区600亩水稻田浇灌用水，确保该区域农田能够得到充足浇灌，确保农作物产量；间接效益（社会效益）为改善宋旗镇白果村民生产、生活条件，促进地方经济发展。该工程直接效益、间接效益较显著，属甲类工程项目。此次项目建设内容:改造提灌站一座，安装IS100-65-250型离心水泵一台，装机37KW，安装DN150上水管道720M。工程投资总概算为28.58万元。工程特征表序号指标名称单位数量备注一水文特征1枯水流量L/s17.22白果水库总库容（校核洪水位以下库容）万m3102二关键建筑物1电灌站泵房m217.85IS100-65-250提水机泵台套1装机容量KW37扬程m74.5提水流量m3/h1202输水管输水管长m720输水管管径mm150球墨铸铁管三施工特征1工程量土石方m3495砌石方m3482关键材料木材m30.06水泥t52.4钢材t0.25DN150球墨铸铁管T283施工总工日个865六经济指标1总投资万元28.58建筑工程万元5.07机电设备及安装工程万元5.6金属结构设备及安装工程万元15.89临时工程万元0.5其它费用万元1.52 2 项目概况2.1基础情况安顺开发区宋旗镇范家提灌站建设项目在开发区宋旗镇白果村境内白果水库副坝，距安顺市城中心7.8km，距宋旗镇3km，工程地理位置：东经1055054，北纬261354，水泵站址建在油菜河支流小屯河上游，属珠江流域北盘江水系，该区地势较为平坦。白果村是一个汉、苗族聚居村寨，全村共2个自然村4个村民小组，共224户，1098人，总耕地面积1022亩，其中田642亩、旱地380亩，关键以种植业和养殖业为主。宋旗镇白果村是安顺市开发区关键产粮区之一，因为提灌站建于上世纪七十年代，设备老化严重已经瘫痪多年，现机泵设备及管道均已被盗，泵房早已垮塌，农作物受到严重浇灌缺水影响，制约了地方经济发展，所以，当地人民群众迫切期望处理困扰她们多年浇灌用水问题，以改善该村生产条件。依据移民后期扶持政策要求，为加紧农村经济发展，促进农业产业结构调整，提升农作物产量。所以，各级政府针对该区域内作出农村发展计划，对产业结构进行调整，从整个发展计划分析，该区发展仍以农业生产为基础。因为该区水利工程老化，配套不完善，农作物有水但得不到浇灌，干旱严重，区内缺水关键为工程性缺水。受干旱影响，为确保农村经济连续发展，拟对范家提灌站进行改造，以处理该村600亩水稻田浇灌用水问题。工程建设关键任务是改造提灌站一座，装机37KW。工程直接效益（工程效益）是提供灌区600亩水稻田浇灌用水，确保该区域农田能够得到充足浇灌，确保农作物产量；间接效益（社会效益）为改善宋旗镇白果村民生产、生活条件，促进地方经济发展。该工程直接效益、间接效益较显著，属甲类工程项目。1.2水利建设现实状况及存在关键问题水库副坝左岸原建有电灌站1座，安装型号为IS100-65-250离心式水泵1台，装机37KW，扬程74.5M，提水流量120m3/h，因为建站时间久远，现机泵设备及管道均已不复存在。2.3工程地质2.3.1地形、地貌工程所在区域在长江流域和珠江流域北盘江水系分水岭南侧，属珠江流域北盘江水系，地处山盆期剥夷面上，地势开阔平坦，微有波状起伏，海波高程多在1400-1480m之间，相对高差多小于30m，在宽广平坦溶蚀平原上点缀着座座低矮孤峰、残丘，间有宽缓谷地、洼地横亘其间，地形总体表现为西北高南东低，由西北向南东倾斜、区域内可溶性碳酸盐类岩分布广泛，基岩裸露，降水丰富，岩溶发育，地貌形态由分水岭周围残丘坡地岩溶地貌过渡到下游杨家桥水库周围峰林洼地岩溶地貌。区内出露地层为三迭系中统关岭组第一段（T2g1）浅灰色白云岩、灰质白云岩夹泥质白云岩、杂色泥页岩，底部为绿豆岩，厚度198m。第四系残坡积层（Qedl）：黄褐色粘土、亚粘土、碎石土,黑褐色耕植土，厚度0.5-5.0m。工程区地处北东向结构带内，木湾屯向斜西部边缘，区内地质结构较为复杂，发育了头铺大断裂，断层倾向北西，倾角500，断距10-20m，断层破碎带宽2-3m，均为钙质充填。总体上区域结构较稳定。岩层倾角较缓，通常在100左右。依据中国地震动参数区划图划分，工程区地震动反应谱特征周期为0.35s，地震动峰值加速度值0.05g，对应地震基础烈度度，区域结构稳定。区地下水关键靠大气降水垂向补给，历年平均降水1429.7mm，平均渗透系数0.32，大气降水变为地表径流，多沿地表向小屯河排泄；在枯水期，蒸发量大于降水量，致使地表干旱贫水。区内基岩多裸露,植被稀少,岩层产状平缓,降雨丰富,岩石可溶性较强,岩溶较发育,岩溶含水层大片出露，地表水入渗很好,地下水埋藏较浅,富水较均匀,地下水关键以溶洞裂隙水为主，枯季地下径流模数1.5-2.8L/s.km2，水质类型以低矿化HCO3CaMg型为主。因为该区地处分水岭地带,岩溶化程度较高，地下水径流通常较缓慢, 径流方法在分水岭地带裂隙流逐步过渡为脉状流，到边部排泄区水力坡度变陡，以管道流为主；地下水因为受相对隔水层阻隔而溢出地表流向一级排泄基准面, 排泄基准面为小屯河。平寨水库基础为三迭系中统关岭组第一段（T2g1）浅灰色白云岩、灰质白云岩夹泥质白云岩、杂色泥页岩，为岩石基础，结构完整，表层为强风化层，厚约0.3m，有一定渗透，渗透量为10-15吕荣。施工时需将岩石表面风化层清除或在挡墙前设截水墙，深0.3m。工程所需关键有砂、块石料。石料关键用于水库边墙砌筑及加工砼粗细骨料，石料可采取三迭系中统关岭组第一段（T2g1）中厚层白云岩，岩石坚硬致密，强度高，可满足工程设计要求。粗细骨料，石料可采取三迭系中统关岭组第一段（T2g1）中厚层白云岩，岩石坚硬致密，强度高，可满足工程设计要求。2.4 建设目标经过提灌站改造，以此配套完善农田浇灌水利设施，提升该区耕地浇灌确保率，促进农业增产增收，改善农民生产条件，为建设小康社会打下基础为目标。3项目建设必需性和可行性3.1必需性和可行性宋旗镇平寨坝区是宋旗镇粮食主产区之一，但同时也是农村经济发展较慢村寨，只有将该村经济发展起来，才能带动整个乡镇经济同时发展。长久以来，白果村后600亩水稻田均靠该提灌由白果水库提水浇灌，近十几年来，因为提灌站设备及管道不复存在，致使年年出现缺水浇灌现象，尤其干旱严重，水稻田不能满灌，致使水稻田面积降低，白果村约600多亩稻田丢荒或改种其它旱作物。因为区内耕地蓄水保水能力低，农作物受旱时粮食产量低，无其它水源工程，渠系老化不配套，碰到干旱天气，耕地浇灌得不到确保。在枯水年及丰水年，农业粮食产量相差甚远。在丰水年，水稻产量为580kg/亩左右，而在枯水年，农作物产量仅为250kg/亩左右。能够看出，灌区农作物有水浇灌及无水浇灌产量相差较大，农作物对水需求较强。要发展农业，必需大力发展农田水利，使成片土地收成不受自然原因约束。所以，为了提升该区域农村经济，促进地方经济发展，为建设小康社会打下紧实基础，确保农作物增产增收。对该灌区提水设施进行改造修复是必需。该提灌站在改造后，可确保平寨600亩水稻田浇灌用水，提升农作物产量，对加紧农村经济建设，改善农村生产、生活条件，促进物质文明、精神文明发展，早日实现小康社会含有主动作用，故对范家提灌站改造是可行而又迫切。3.2资源条件项目在开发区宋旗镇白果村境内，距安顺市城中心约14km，距宋旗镇约3.4km，移动、联通和电信等设施覆盖整个项目区，紧邻于安顺至马关公路右侧，通讯和交通方便。此次项目建设开发区农林牧水局高度重视，项目建设期间将安排专员负责组织实施及技术指导工作，建设地宋旗镇政府及白果村干部群众主动性高，全程参与项目标建设工作，确保项目保质保量按期完成。财政及审计部门切实做好项目建设资金管理使用、监督和审计工作，在确保建设质量同时，管好用好项目资金，确保资金使用安全，最大程度地发挥资金使用效益，为项目标顺利实施提供前提保障。4项目区内水资源供需平衡分析4.1水量平衡计算4.1.1项目区可供水量范家提灌站取水水源为宋旗镇白果水库库水，该库为小（二）型水库，控制地表集水面积8.6km2，总库容为枯水流量为17.2L/s，多年平均流量0.165m3/s，总库容为102万 m3，调整库容47.4 万m3，水库确保率P=80%径流量为321.1万m3，设计浇灌面积为3000亩。4.1.2浇灌用水分析依据省水科所提供浇灌定额（安顺分区），水稻净浇灌定额为311m3/亩（P=50%），经分析计算，项目区P=80%毛浇灌定额为380 m3/亩。4.1.3 项目区需要水量依据该区已建工程计算浇灌定额，结合该区实际灌水情况，平寨水库设计灌面600亩，所需水量为22.8万m3。4.1.4 供需平衡由以上分析计算，水库可供水量321.1万m3需水量22.8万m3，远远满足600亩水稻田浇灌用水。5项目建设内容及工程设计5.1设计依据5.1.1工程等级按防洪标准(GB50201-94)、水利水电工程等级划分及洪水标准（SL252）要求，该提灌工程规模属微型。依据中国地震动反应谱特征周期区划图(贵州幅)、中国地震动峰值加速度区划图(贵州幅)划分：工程区地震动反应谱特征周期为0.35s，地震动峰值加速度值为0.05g, 地震基础烈度为区。区域地质结构稳定，工程属5级建筑物，按水工建筑物抗震设计规范（SL20397），可不作抗震设防。5.1.2技术规范项目设计和技术标准实施国家及行业部门等相关法规、规章、技术标准、技术规范，其关键采取标准以下：（1）节水浇灌工程技术规范GB/T5063-；（2）水利工程水利计算规范SL104-95；（3）防洪标准GB50201-94；（4）水利水电工程等级划分及防洪标准SL252;（5）水利水电工程施工组织设计规范SL303-；（6）水利建设项目经济评价规范SL72-94；（7）贵州省编制结果汇报（8）贵州省暴雨洪水计算实用手册；（9）砌体结构设计规范GB50003-；（10）工程建设标准强制性条文（水利工程部分）建标103号；（11）水文情报预报规范SL250-；（12）水文调查规范SL196-97；（13）水利水电工程地质勘察规范GB50287-99；（14）水工混凝土结构设计规范SL/T191-96；（15）水工建筑抗震设计规范SL203-97；（16）水电水利工程工程量计算要求DLT5088-1999；（17）水利水电工程天然建筑材料勘察规程SL251-；（18）水电水利工程施工系统设计导则DL/T514-；（19）爆破安全规程GB6722-86；（20）水工建筑物岩石基础开挖施工技术规范SL47-94；（21）地基和基础工程施工及验收规范GBJ202-86；（22）土方和爆破工程施工及验收规范GBJ201-86；（23）堤防工程施工规范SL260-98；（24）混凝土质量控制标准GB50164-92；（25）混凝土结构工程施工及验收规范GB50204-92；（26）热轧钢筋GB1499-84；（27）硅酸盐水泥、一般硅酸盐水泥GB175-92；（28）混凝土拌和用水标准JGJ63-89；（29）钢筋焊接及验收规范JGJ18-96；（30）水工混凝土施工规范SDJ207-82；（31）水工混凝土试验规程SDJ105-82；（32）水利水电建设工程验收规程SL223-。5.1.3技术资料实施方案以贵州省中央财政农田水利工程实施方案编制纲领及该项目现场勘察搜集资料为依据编制。5.1.4相关文件实施方案设计依据政策性支撑文件有：（1）中共中央、国务院相关推进社会主义新农村建设若干意见（中发1号）；（2）国务院办公厅转发发展改革委等部门相关建立农田水利建设新机制意见通知（国办发50号）；（3）贵州省省级“三小”水利工程建设补助资金管理暂行措施；5.2工程布局及建设内容该工程建设内容关键有： 1、修建电灌站1座；2、安装敷设浇灌输水管0.72km；5.3工程技术设计5.3.1提灌站技术设计范家提灌站在水库大坝右侧，该提灌站建于上世纪70年代，设计灌面600亩，因受当初困难条件所限，设施简陋，原建有简易泵房一座，面积为17.85m2，安装有IS125-100-200B型离心式水泵一台，装机30KW，但因为建设时间久，该村管理不善，使得该提灌站瘫痪已经有十多年时间，水库上游耕地基础上是靠天落雨，浇灌根本得不到保障。此次设计拟对其进行改造，作为项目区关键供水设施，设计灌面600亩。提灌站泵房任然使用原泵房，只需要对室内重新进行粉刷即可。1、复核设计流量Q=mA3600Tt（泵站技术规范）（5.1.2）A=600亩M=70 m3/亩（打白田为用水高峰时段）T=20天 灌水历时t=22h 开机小时数=0.8经计算Q=0.033 m3/s(119.3m3/h)原提灌站安装IS100-65-250型水泵，提水流量120m3/h（0.0333 m3/s），和复核设计流量Q=0.033 m3/s(119.3 m3/h)基础相同，故采取已安装IS100-65-250型水泵提水流量120m3/h（0.0333 m3/s）作为设计流量复核该水泵机组，装机容量37KW。2、扬程计算净扬程H净=提灌出口高程1475.8m-水库死水位1461.3m=14.5m。沿程水头损失计算，按海森-威廉公式计算：管内流速v=Q（设计流量）/S（管道过水断面积） =0.033 m3/s（r2）=1.88m/sH沿= i*L=0.00107*L式中 H沿管道水头损失，m; L管道长度，720m； v管道流速，1.88m/s； dj管道计算内径，0.15m； 经计算沿程水头损失H沿=32.32m,局部水头损失H局=0.1H沿=3.23m,经计算总损失扬程H总= H沿+H局=32.32m+3.23m=35.55 m提灌站总扬程=净扬程（25.9m）+损失扬程（35.55m）=61.4m依据设计流量（120m3/s）及总扬程（61.4m），现IS100-65-250型水泵提水流量120m3/h,扬程74.5m,配套电机37KW，满足设计要求，不需另选泵型，此次重新安装一台IS100-65-250型水泵及电机即可。3、土建工程（1）泵房泵房长5.1m，宽3.5m，建筑面积17.85m2，砖混结构，基础为M5水泥砂浆砌块石，上部墙体为M7.5水泥砂浆砌标砖，外墙贴白色瓷砖，内墙粉糊刮瓷，屋面为C20钢筋砼现浇屋面，厚10cm，屋面上部设女儿墙，结合部贴琉璃瓦，细部尺寸及结构见（范家提灌站设计图）。（2）水管a、出水管管径D=式中 D管道直径，m； q管道计算流量，m3/s； v流速，取1.88m/s。经计算D=0.149m,本工程选择DN150球墨铸铁管为上水管道，总长720m，除水库段采取M5浆砌块石作支墩外其它管段均安装在距地面0.8m管槽内，竖向及较大转弯处设镇敦。b、进水管采取DN150无缝钢管。4、变压器及电气装置a、变压器在距该提灌站450米白果水库溢洪道旁有10千伏安高压输电线经过，需新架设450米10千伏安高压输电线到水库副坝泵房周围，安装50KVA变压器一台。b、电气装置室内动力线为50mm2铝芯皮线，用200A空开作断电装置，电机配45KW降压开启器一台。5.4工程量此次项目建设关键工程量：土石方495m3、砌石方48m3、混凝土及钢筋混凝土3.7m3。关键材料用量：炸药0.66t，水泥52.4t，模板12m2。6施工组织设计6.1施工条件和施工部署本项目关键建设内容是开挖砌筑饮水前池20米新建泵站房一座17.85 m2，安装敷设上水管道720m，关键工程量有土石方495m3，砌石方48m3，混凝土及钢筋混凝土3.7m3。关键材料用量有炸药0.66t，水泥52.4t，模板12m2。6.1.1交通运输项目在开发区宋旗镇平寨境内，距安顺市城中心约7.8km，距宋旗镇3km，安顺至普定马关公路从旁边经过，满足交通运输要求，交通方便，施工条件很好，便于材料进场，施工较方便。因为工程施工场地开阔，工程施工可全方面同时开展。本项目所需材料关键是钢筋、水泥和砂石，钢筋和水泥可在开发区城区及安顺市场上择优购置；另外，本工程所需砂石料用量小，考虑外购，关键运输方法以汽车运输为主，弃渣场道路较差，需整修0.2km。6.1.2施工用房平寨距离各施工项目较近，施工用房可租用村民住房。6.1.3风、水、电系统部署施工用水可就地取用，施工用电均可就近搭接使用地方电网。本项目不存在施工用风。6.1.4通讯系统移动、联通和电信等设施覆盖整个项目区，通讯联络便捷。6.1.5施工部署施工项目单一比较分散，工程项目间相互干扰小，可同时分段安排进行施工。6.2工程施工项目由安顺开发区农林牧水局作为项目业主单位组织施工施工并进行工程管理。行使业主职权，由其组成项目建设管理单位，对工程建设实施全过程管理。同时，设计单位必需派代表到现场咨询施工和设计相关问题。工程质量监督可委托县或市水利工程质量监督部门进行，在工程实施过程中，严把质量关。工程施工工艺和施工质量必需按相关本工程项目标工程承建协议文件和施工技术规范实施，严格控制工程质量，其施工工艺和施工质量关键参考施工技术标准、规范以下：爆破安全规程GB6722-86水工建筑物岩石基础开挖施工技术规范SL47-94地基和基础工程施工及验收规范GBJ202-86土方和爆破工程施工及验收规范GBJ201-86堤防工程施工规范SL260-98混凝土质量控制标准GB50164-92混凝土结构工程施工及验收规范GB50204-92热轧钢筋GB1499-84硅酸盐水泥、一般硅酸盐水泥GB175-92混凝土拌和用水标准JGJ63-89钢筋焊接及验收规范JGJ18-96水工混凝土施工规范SDJ207-82水工混凝土试验规程SDJ105-82水利水电工程混凝土防渗墙施工技术规范SL174-96水利水电工程施工质量评定规程（试行）SL176-1996水利水电建设工程验收规程SL223-19996.3安全管理及文明施工工程项目在整个施工过程中，必需树立“安全第一”思想，严格控制安全操作规程。工程开工前，做好施工安全方法计划，施工过程中，必需进行施工安全监督，严格施工安全检验。对难以避免安全事故发生后，要立即进行安全事故处理。工程施工单位必需做好以下安全管理方法：（1）建立完善以项目经理为责任安全生产领导组织，有组织、有领导地开展安全管理活动，建立各级人员安全生产责任制，明确各级人员安全责任。（2）进行安全教育，提升安全生产知识，增强生产人员安全意识，有效预防各方面不安全行为，降低人为失误。（3）主动检验施工现场，发觉不安全行为和不安全状态时，立即进行处理，落实整改方法，预防和减轻事故伤害。同时增强环境保护意识，注意协调好施工单位和项目区群众关系，做到文明施工。6.4施工总进度计划6.4.1施工进度计划编制标准（1）依据农田水利工程规模及建筑物部署特点，类比同类工程，结合工程实际情况分析确定各单项工程施工工期，从而确定出整个工程总工期。（2）严格根据基础建设程序，遵照国家政策、法令和规程规范。（3）依据规程施工条件及施工特点，确定关键控制性项目和通常项目标作业方法、班次和月有效工作天数。6.4.2施工总进度计划工程总施工期为3个月，12月为施工准备期，1月开工建设至3月完工。6.4.2施工强度及高峰人数1月，完成泵站建设及管道管槽开挖，同时进行管道敷设。3月，全方面完成工程施工。经计算，施工总工日为0.087万个，平均日上工人数15个，高峰上工人数28个。7 项目投资概算及资金筹措7.1工程概况宋旗镇范家提灌站建设任务是为满足白果村600亩水稻田浇灌用水。其建设任务为：改造提灌站一座，安装IS100-65-250型离心水泵一台，装机37KW。主体工程关键工程量土石方开挖： 495 m3浆砌石工程： 48m3混凝土： 3.7 m3关键材料用量炸药： 0.66 t水泥： 48t模板： 12m2施工总工期为3个月，施工总工日0.087万工时。7.2投资关键指标工程总概算投资为28.58万元。7.3编制标准及依据7.3.1标准依据贵州省水利电力厅黔水建（）32号文贵州省水利水电建筑工程设计概算编制要求，费用组成及标准采取贵州省水利电力厅、贵州省计划委员会联合颁布黔水建（1999）300号文贵州省水利水电工程设计概（估）算费用组成及标准。建筑工程定额采取原水利电力部颁发水利水电建筑工程概算定额（1988）、缺项部分采取水利部颁发水利水电建筑工程补充预算定额（1994）扩大1.03进行补充。机械台班费采取部颁水利水电工程施工机械台班费定额（1991），其机械台班费一类费用按黔水建（1999）300号文件要求乘1.35系数。7.3.2其它依据相关专业设计结果；调查和搜集工程所在地相关资料；投资概算采取第一季度价格水平进行编制。7.4基础单价 工预算单价依据水利部水总116号文并按国办发14号文划分，工程所在地为一类边远地域，增加对应地域津贴43元/月:计算人工预算单价为: 工 长:5.81元/工时。 高级工:5.47元/工时。 中级工:4.77元/工时。 初级工:2.66元/工时。 关键材料预算价格水泥由当地白岩镇明鹰水泥厂供给，火工产品由市物资局供给；钢材拟从安顺市钢材市场采购，木材、油料考虑在市区购置。运到工地预算价为：水泥454.95元/t 钢筋45元/t 板枋材1257.49元/m3 汽油8685.00元/t 柴油8061.90元/t炸药12910.92元/t 进入工程单价材料限价为：水泥300.00元/t 钢筋3000.00元/t钢板3500.00元/t汽油3600.00元/t 柴油3500.00元/t预算价超出限价部分作为价差列入对应工程单价中。 施工用电、风、水价格依据施工组织设计提供设备和搜集基础资料进行计算。下网基础电价依据黔价格取为0.639元/kw.h，经计算施工用电价格为0.73元/kw.h。施工用风风价0.12元/ m3；施工用水采取水泵抽水，水价为0.70元/ m3。 砂石料单价砂石料依据工程具体情况结合当地市场价格按下列单价取用：砂80.48元/m3碎石77.33元/ m3块石74.75元/ m37.5费用计算标准及依据取费其它直接费计算基础为直接费，建筑工程费率为1.5%，安装工程费率为1.2%。现场经费现场经费费率见下表：序号工程类别计算基础现场经费（%）一建筑工程1土石方工程直接费42混凝土工程直接费53钻孔灌浆及锚固工程直接费74其它工程直接费5间接费间接费费率见下表：序号工程类别计算基础间接费（%）一建筑工程1土石方工程直接工程费52混凝土工程直接工程费53钻孔灌浆及锚固工程直接工程费64其它工程直接工程费6企业利润按直接工程费和间接费之和7%计算。税金按直接工程费、间接费企业利润之和3.22%计算。7.6其它费用计算依据（1）管理费按建筑安装工程费2%计算。（2）设计费按建筑安装工程费3.5%计算。（3）监理费按建筑安装工程费0.5%计算。7.7概算投资工程概算总投资为28.58万元，其中：建筑工程费5.07万元、机电设备及安装工程费5.6万元、金属结构及安装工程费15.89万元、临时工程费0.5万元，其它费用1.52万元。各项目投资详见工程投资概算表。总 概 算 表单位：万元编号工程或费用名称建 安工程费设 备购置费其它费用合 计占一至五部分累计(%)第一部分：建筑工程5.07 5.07 18%一提水泵站工程2.17 2.17 二前池1.18 1.18 三上水管道工程1.72 1.72 第二部：机电设备及安装工程0.71 4.89 5.60 20%一机电设备购安0.21 1.56 1.78 二10千伏高压输电线路0.27 1.80 2.07 三变压器购安0.23 1.53 1.76 第三部分：金属结构及安装工程2.07 13.82 15.89 56%一提水泵站工程0.06 0.37 0.43 二上水管道2.02 13.45 15.47 第四部分：临时工程0.50 2%一施工临时便道0.30 0.30 二施工临时住房0.20 0.20 第五部分其它费用1.52 1.52 5%一建设单位管理费0.50 0.50 二勘测设计费0.90 0.90 三工程监理费0.12 0.12 工程总投资28.58 建筑工程概算表 单位：元编号工程或费用名称单位数量单价累计备 注第一部分建筑工程50676.37 一提水泵站工程21736.65 1通常土方开挖m32.518.50 46.25 2通常石方开挖m35.252.00 270.40 3新建泵房m217.851200.00 21420.00 二前池11781.00 1沟槽土方开挖m32423.00 552.00 2沟槽石方开挖m36070.50 4230.00 3M5浆砌块石m324226.00 5424.00 4M10水泥砂浆抹面m26819.50 1326.00 5C15砼底m30.5326.00 163.00 6碎石垫层m3186.00 86.00 三上水管道工程17158.72 1沟槽土方开挖m3134.423.00 3091.20 2沟槽石方开挖m367.270.50 4737.60 3土石方回填m3201.614.20 2862.72 4M5浆砌块石m324226.00 5424.00 5C15砼m33.2326.00 1043.20 机电设备及安装工程概算表 单位: 元编号名称及规格单位数量单价小 计合 计备注设备费安装费第二部分 机电设备及安装工程48930 7118 56048 一机电设备购安15640 2124 17764 1IS100-65-250离心泵台111000 11000 1200 12200 37KW电机237KW降压开启器台12800 2800 280 3080 3200A空气开关只1320 320 32 352 40.4KV低压线路进户线（74.5Mm2铝芯皮线）km0.06 120 12 132 5室内动力照明线路1400 600 二10千伏高压输电线路km0.4540000 18000 2700 20700 三变压器购安15290 2294 17584 19m水泥电杆根2450 900 135 1035 250KVA变压器台111000 11000 1650 12650 3高压熔断器组1540 540 81 621 4避雷器组1720 720 108 828 5变压器横担块460 240 36 276 6铁件组1180 180 27 207 7悬式瓷瓶只635 210 32 242 8针式瓷瓶只2420 480 72 552 9接地装置组1420 420 63 483 1074.5Mm2铝芯皮线km0.05 100 15 115 1135mm2铝芯皮线组2250 500 75 575 金属结构设备及安装工程概算表
