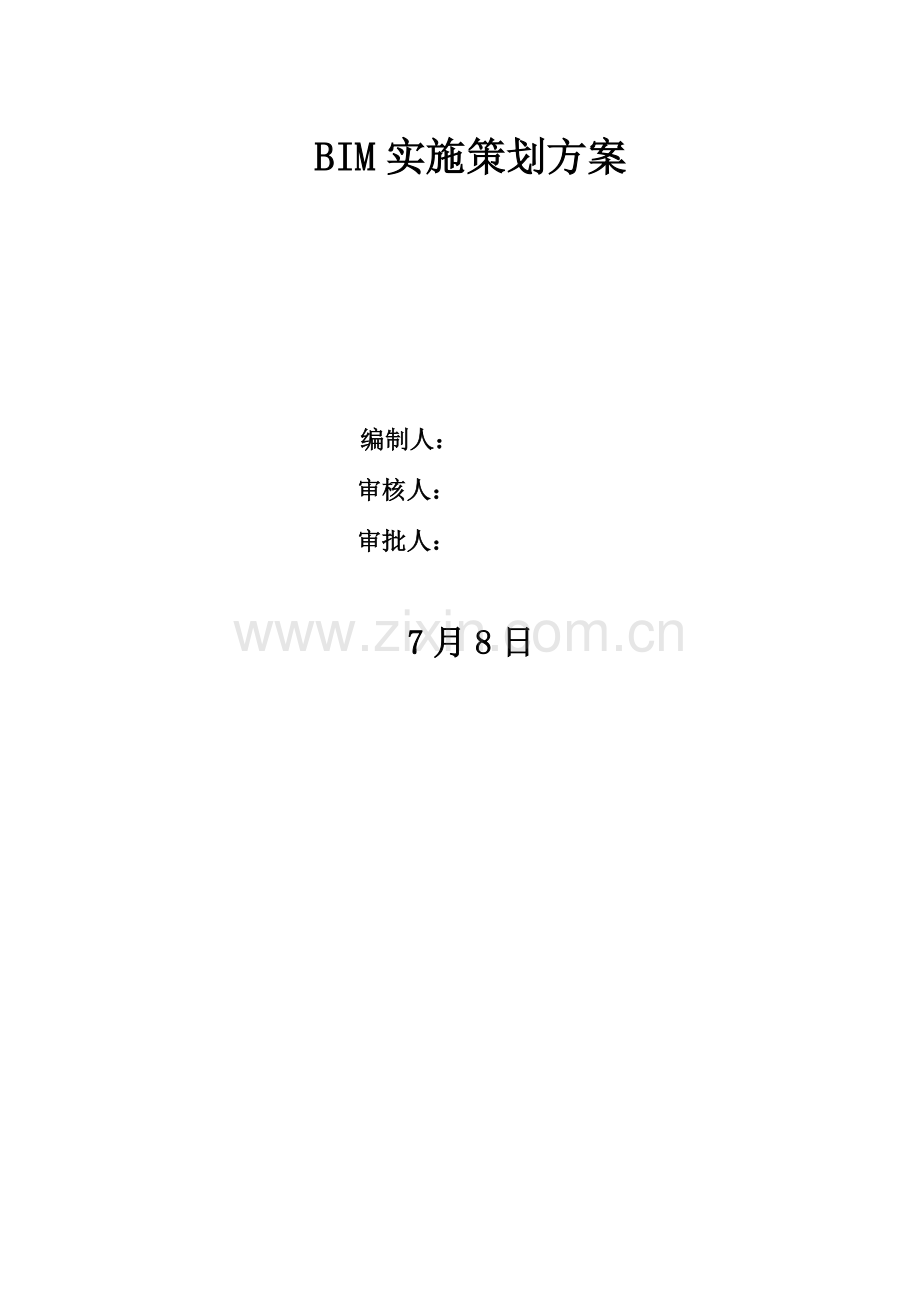

BIM实施策划方案

编制人：
审核人：
审批人：

7月8日目 录
1.编制依据 1
1.1设计文件 1
1.2应用关键标准 2
1.4应用关键图集 4
2.工程概况 4
3.BIM组织架构 5
3.1BIM组织架构图 5
3.2人员职责 5
4. BIM应用点选择 6
5.BIM应用点实施策划 8
5.1 模型建立计划及方法要求 8
5.2 编制材料计划应用及要求 9
5.3 施工进度策划应用及要求 9
5.4 施工场地部署计划及要求 11
5.5 碰撞检验应用计划及要求 12
5.6 施工工艺/工序模拟计划及要求 13
5.7 施工方案编制计划及要求 12
6.BIM应用进度计划 13
7.设备及软件配置 14

1.编制依据
1.1设计文件
表1-1
序号
图 纸 名 称
（**车间）
图 纸 编 号
（**车间）
出 图 日 期
（**车间）
1
总图
**-施03-总目R1~**-施03-总2
.10.27
2
建筑图
**-施03-建目1R3~**-施03-建22
.10.27
3
结构图
**-施 03-结目 1R1~**-施 03-结 35
.10.27
4
动力
**-施 03-动目 1R1~**-施 03-动 06
.10.27
5
暖通
**-施 03-暖目 01~**-施 03-暖 11
.10.27
6
电气
**-施 03-电目 1.2R1~**-施 03-电 23
.10.27
7
给排水
**-施 03-水目 01～02~**-施 03-水 23
.10.27
序号
图 纸 名 称
（**件库）
图 纸 编 号
（**件库）
出 图 日 期
（**件库）
1
总图
**-施 05（Ⅱ）-总目R1~**-施 05（Ⅱ） -总 2
.10.27
2
建筑图
**-施 05（Ⅱ）-建目1R4~**-施 05 （Ⅱ）-建 17R1
.10.27
3
结构图
**-施 05（Ⅱ） -结目1R1~**-施 05（Ⅱ） -结 27
.10.27
4
电气
**-施 05（Ⅱ） -电目~**-施 05（Ⅱ） -电 13
.10.27
5
暖通
**-施 05（Ⅱ） -暖目~**-施 05（Ⅱ） -暖 10
.10.27
6
给排水
**-施 05（Ⅱ） -水目~**-施 05（Ⅱ） -水 13
.10.27
7
动力
**-施 05-动目 1~**-施 05-动 02
.10.27
序号
图 纸 名 称
（**联合厂房）
图 纸 编 号
（**联合厂房）
出 图 日 期
（**联合厂房）
1
总图
**-施 06-总目 R2~**-施 06-总 2
.10.27
2
建筑图
**-施 06-建目 1R2~**-施 06-建 18R1
.10.27
3
结构图
**-施 06-结目 1R3~**-施06-结 38
.10.27
4
电气
**-施 06-电目 1、 2R1~**-施 06-电 19
.10.27
5
动力
**-施 06-动目 1R1~**-施 06-动 06
.10.27
6
给排水
**-施 06-水目 R2~**-施 06-水 15
.10.27
7
暖通
**-施 06-暖目 01R2~**-施 06-暖 11
.10.27
序号
图 纸 名 称
（**车间）
图 纸 编 号
（**车间）
出 图 日 期
（**车间）
1
总图
**-施 04-总目 R1~**-施 04-总 2
.10.27
2
建筑图
**-施 04-建目 1R3~**-施 04-建 8R1
.10.27
3
结构图
**-施 04-结目 R1~**-施 04-结 15R1
.10.27
4
电气
**-施 04-电目 R1~**-施 04-电 11
.10.27
5
动力
**-施 04-动目 01~**-施 04-动 02
.10.27
6
给排水
**-施 04-水目 R2~**-施 04-水 07R1
.10.27
7
暖通
**-施 04-暖目 01R1~**-施 04-暖 07
.10.27

1.2应用关键标准
表1-2
序号
标 准 名 称
编 号
1
钢结构工程施工质量验收规范
GB50205-
2
混凝土结构设计规范
GB50010-
3
混凝土结构工程施工质量验收规范
GB50204-
4
建筑地面工程施工质量验收规范
GB50209-
5
建筑设计防火规范
GB50016-
6
砌体结构工程施工质量验收规范
GB50203-
7
建筑给排水及采暖工程施工质量验收规范
GB50242-
8
交流电气装置接地设计规范
GB/T50065-
9
通风和空调工程施工质量验收规范
GB50243-
10
屋面工程质量验收规范
GB50207-
11
工业设备及管道绝热工程设计规范
GB50264-
12
供配电系统设计规范
GB50052-
13
电力工程电缆设计规范
GB50217-
14
建筑物防雷设计规范
GB50057--
15
3~110KV 高压配电装置设计规范
GB50060-
16
建筑照明设计规范
GB50034--
17
低压配电设计规范
GB50054--
18
供配电系统设计规范
GB50052--
19
电力工程电缆设计规范
GB50217-
20
建筑设计防火规范
GB50016-
21
消防给水及消火栓系统技术规范
GB50974-
22
建筑给水排水设计规范
GB50015-
23
自动喷水灭火系统设计规范
GB50084-
24
建筑灭火器配置设计规范
GB50140-
25
建筑中水设计规范
GB50336-
26
工业设备及管道绝热工程设计规范
GB50264-
27
采暖通风和空气调整设计规范
GB50019-
28
工业金属管道工程施工规范
GB50235-
29
水及燃气用球墨铸铁管、管件和附件
GB/T13295-
30
低压流体输送用焊接钢管
GB/T3091-
31
建筑抗震设计规范
GB50011-
32
建筑地面设计规范
GB50037-
33
钢结构设计规范
GB50017-
34
钢筋焊接验收规程
JGJ18-
35
钢筋机械连接技术规程
JGJ107-
36
建筑施工模板安全技术规范
JGJ162-
37
建筑施工扣件式钢管脚手架安全技术规范
JGJ130-
38
供热计量技术规程
JGJ173-
39
机械工厂电力设计规范
JBJ6-96
40
虹吸式屋面雨水排水系统技术规程
CECS183:
1.4应用关键图集
表1-3
序号
图 集 名 称
编 号
1
混凝土结构施工图平面整体表示方法制图规则和结构详图
11G101-1～3
2
钢梯
02J401、02（03）J401
3
建筑抗震结构详图
G329-3.8
4
轻钢龙骨石膏板隔墙、吊顶
07CJ03-1
5
钢框轻型屋面板
09CJ18
6
平屋面建筑结构
12J201
7
公用建筑卫生间
02J915
8
楼地面建筑结构
12J304
9
地沟及盖板
02J331
10
砖墙建筑结构
04J101
2.工程概况
表2-1
序 号
项 目
内 容
1
工程名称

2
工程地址

3
建筑功效
厂房
4
建筑面积

5
建筑层数
**车间：车间主体结构为单层厂房，车间外贴建辅房为三层
**件库：仓库主体结构为单层厂房，仓库外贴建辅房为二层
**联合厂房：车间主体结构为单层厂房，车间辅房为二层
**车间：车间主体结构为单层厂房，车间外贴建辅房为单层
6
建设单位

7
管理企业

8
设计单位

9
监理企业
**+**监理单位：

10
施工总包

11
协议范围
工程量清单及施工图纸全部内容
12
协议工期
。
13
质量目标
国家现行施工质量验收规范合格标准
3.BIM组织架构
3.1BIM组织架构图

项目BIM小组

土建BIM
责任人

安全BIM
责任人

钢构BIM
责任人

水暖BIM
责任人

电气BIM
责任人

幕墙BIM责任人

技术员

安全员

施工员

施工员

施工员

施工员

施工员

技术员

图3-1 组织架构图
3.2人员职责
表3-1
岗 位 名 称
职 责
项目经理
监督检验项目实施进展
BIM小组组长
制订BIM实施方案并监督组织
项目副经理
制订BIM培训方案并负责内部评定考评
测量责任人
采集及复核测量数据，为BIM完工模型提供正确数据基础；利用BIM模型导出测量数据指导现场测量作业
技术部
利用BIM模型优化施工方案，利用BIM技术展开各专业深化设计，
进行碰撞**并充足沟通、处理、统计；图纸及变更管理，利用BIM模型优化施工方案，利用Synchro 4D模型进度优化，经过BIM进行技术交底，优化检验批划分、验收和交接计划。
安全部
经过BIM可视化展开安全教育、危险源识别及预防
预控，指定针对性应急方法
工程部
利用BIM模型优化资源配置组织
机电部
优化机电专业工序穿插及配合
物资部
利用BIM模型生成清单，审批、上报正确材料计划
4. BIM应用点选择
在所选BIM应用点后面应用选择处打“√”，标注为“*”应用点是优先选择应用点。
表4-1
序号
应用点内容
等级
评价标准
应用选择
1
BIM技术投标方案
Ⅰ
响应招标文件“BIM应用方案或演示”相关章节1编制技术标，技术标排名前三。

2
投标演示
Ⅰ
制作施工方案动画，进行投标方案演示、答辩，提升技术方案表现。

3
投标报价策划和提议
Ⅱ
依据招标清单量进行投标报价和成本估计，提取工程量，套定额，形成成本信息，为投标提供数据支持。

*4
BIM实施策划
Ⅰ
编制《BIM实施方案》，有明确组织机构和团体组员。
√
*5
BIM实施标准
Ⅰ
制订BIM实施步骤和标准，统一标准和要求。
√
*6
BIM培训
Ⅰ
对实施团体进行培训，各专业人员能够正确建立专业模型。
√
7
编制材料计划
Ⅰ
利用BIM模型提取材料用量，制订材料控制量和节点，编制材料采购计划。

*8
施工进度策划
Ⅰ
提供可视化4D虚拟模型，动态展示项目进度，检验进度计划合理性。
√
*9
施工场地部署
Ⅱ
按地下结构施工、主体结构施工、装饰装修施工等不一样阶段对施工场地部署进行协调管理，检验施工场地部署合理性，优化场地部署。
√
10
成本策划
Ⅱ
提供施工图预算进行目标成本控制，为工程过程成本管理、和分包进行工程结算提供数据支持。

*11
碰撞**
Ⅰ
各专业碰撞检验、管线综合、净高检验等。
√
*12
施工工艺/工序模拟
Ⅰ
配合工程施工需求，进行三项以上基于BIM技术工艺/工序模拟演示。
√
*13
可视化技术交底
Ⅰ
利用BIM技术进行三项以上三维可视化技术交底。
√
*14
施工方案编制
Ⅰ
利用BIM技术配合两项以上方案编制中节点分析、计算、验算等。
√
*15
深化设计
Ⅰ
利用BIM技术进行装饰深化设计、出图等。
√
*16
Ⅰ
利用BIM技术进行结构深化设计、出图等。
√
*17
Ⅰ
利用BIM技术进行给排水深化设计、出图等。
√
*18
Ⅰ
利用BIM技术进行暖通深化设计、出图等。
√
*19
Ⅰ
利用BIM技术进行电气深化设计、出图等。
√
*20
Ⅰ
利用BIM技术进行弱电深化设计、出图等。
√
21
二次结构、砌体
施工
Ⅱ
帮助完成二次结构、砌体优化组合方案，计算砌体实际用量。

22
质量、安全管理
Ⅰ
采集现场数据，建立质量缺点、安全风险、文明施工等数据资料，形成可追溯统计。

23
Ⅱ
经过模型辅助管理人员进行现场质量验收，形成验收信息、资料及可视化统计。

24
Ⅲ
能够动态识别现场危险源并立即做出警示。

*25
施工方案对比分析
Ⅱ
进行三项以上基于BIM技术关键技术施工方案进行方案比选，选择最优施工方案。
√
26
钢筋施工指导
Ⅱ
进行钢筋量统计、施工放样等精细化管理。

*27
施工图管理
Ⅱ
利用BIM模型进行深化设计，配合出节点施工图等。
√
28
钢结构采购、加工及安装
Ⅱ
提出钢结构构件采购计划，对构件进行物流跟踪，进行钢结构安装、进度等管理。

29
材料管理
Ⅱ
按节点要求编制材料计划，材料精细化管理。

*30
垂直运输管理
Ⅱ
大型设备和结构施工模拟、计算分析，确保方案最优。
√
31
分包管理
Ⅱ
分包配合进行模型整合、分包工程进度和工程量管理等。

32
工程资料管理
Ⅱ
采集现场质量、安全、文明施工等数据，和模型即时关联等。

33
移动终端
Ⅱ
用移动终端进行现场施工管理、可视化技术交底等。

34
物联网跟踪技术
Ⅲ
进行钢结构、混凝土及人员管理。

35
3D扫描、测量
Ⅲ
将BIM技术和三维激光扫描技术相结合，实现施工图信息和施工现场实测实量信息比对和分析。

36
工程结算
Ⅲ
提供结算工程量，审核分包工程量，和业主进行工程决算等。

37
BIM模型维护
Ⅲ
整合各阶段模型，接收、录入和产生相关信息，更新和维护BIM完工模型。

38
辅助完工验收
Ⅲ
制作现场完工图，配合完工验收。

39
BIM模型管理
Ⅲ
形成完工交付BIM模型，对模型进行维护更新。

40
运维信息管理
Ⅲ
能配合业主进行模型空间、设备养护、维保时间等信息进行管理。

5.BIM应用点实施策划
5.1 模型建立计划及方法要求
表5-1
名称
范围
精度要求
绘制人
应用软件
土建模型
**辅房一层—三层
LOD300

Revit
**联合厂房外辅房一层
LOD300

Revit
**联合厂房内辅房一层-二层
LOD300

Revit
**件库辅房一层-二层
LOD300

Revit
**车间辅房一层
LOD300

Revit
照明系统模型
**辅房一层—三层
LOD300

Revit
**联合厂房外辅房一层
LOD300

Revit
**联合厂房内辅房一层-二层
LOD300

Revit
**件库辅房一层-二层
LOD300

Revit
**车间辅房一层
LOD300

Revit

给排水系统模型
**辅房一层—三层
LOD300

Revit
**联合厂房外辅房一层
LOD300

Revit
**联合厂房内辅房一层-二层
LOD300

Revit
**件库辅房一层-二层
LOD300

Revit
**车间辅房一层
LOD300

Revit

通风空调模型
**辅房一层—三层
LOD300

Revit
**联合厂房外辅房一层
LOD300

Revit
**联合厂房内辅房一层-二层
LOD300

Revit
**件库辅房一层-二层
LOD300

Revit
**车间辅房一层
LOD300

Revit
5.2 编制材料计划应用及要求
表5-2
部位
系统
实施人
应用软件
**辅房一层—三层
土建

Revit
**联合厂房外辅房一层
土建

Revit
**联合厂房内辅房一层-二层
土建

Revit
**件库辅房一层-二层
土建

Revit
**车间辅房一层
土建

Revit
**辅房一层—三层
电气

Revit
**联合厂房外辅房一层
电气

Revit
**联合厂房内辅房一层-二层
电气

Revit
**件库辅房一层-二层
电气

Revit
**车间辅房一层
电气

Revit
**辅房一层—三层
水暖

Revit
**联合厂房外辅房一层
水暖

Revit
**联合厂房内辅房一层-二层
水暖

Revit
**件库辅房一层-二层
水暖

Revit
**车间辅房一层
水暖

Revit
**车间
钢结构

Revit
**联合厂房
钢结构

Revit
**件库
钢结构

Revit
**车间
钢结构

Revit
5.3 施工进度策划应用及要求
表5-3
部位
分部分项工程
实施人
应用软件
**辅房一层—三层
钢筋

Revit
**联合厂房外辅房一层
钢筋

Revit
**联合厂房内辅房一层-二层
钢筋

Revit
**件库辅房一层-二层
钢筋

Revit
**车间辅房一层
钢筋

Revit
**辅房一层—三层
模板

Revit
**联合厂房外辅房一层
模板

Revit
**联合厂房内辅房一层-二层
模板

Revit
**件库辅房一层-二层
模板

Revit
**车间辅房一层
模板

Revit
**辅房一层—三层
混凝土

Revit
**联合厂房外辅房一层
混凝土

Revit
**联合厂房内辅房一层-二层
混凝土

Revit
**件库辅房一层-二层
混凝土

Revit
**车间辅房一层
混凝土

Revit
**辅房一层—三层
电缆铺设

Revit
**联合厂房外辅房一层
电缆铺设

Revit
**联合厂房内辅房一层-二层
电缆铺设

Revit
**件库辅房一层-二层
电缆铺设

Revit
**车间辅房一层
电缆铺设

Revit
**辅房一层—三层
管内配线

Revit
**联合厂房外辅房一层
管内配线

Revit
**联合厂房内辅房一层-二层
管内配线

Revit
**件库辅房一层-二层
管内配线

Revit
**车间辅房一层
管内配线

Revit
**辅房一层—三层
配电线安装

Revit
**联合厂房外辅房一层
配电线安装

Revit
**联合厂房内辅房一层-二层
配电线安装

Revit
**件库辅房一层-二层
配电线安装

Revit
**车间辅房一层
配电线安装

Revit
**辅房一层—三层
防雷接地

Revit
**联合厂房外辅房一层
防雷接地

Revit
**联合厂房内辅房一层-二层
防雷接地

Revit
**件库辅房一层-二层
防雷接地

Revit
**车间辅房一层
防雷接地

Revit
**辅房一层—三层
给排水

Revit
**联合厂房外辅房一层
给排水

Revit
**联合厂房内辅房一层-二层
给排水

Revit
**件库辅房一层-二层
给排水

Revit
**车间辅房一层
给排水

Revit
**车间
钢结构

Revit
**联合厂房
钢结构

Revit
**件库
钢结构

Revit
**车间
钢结构

Revit
5.4 施工场地部署计划及要求
表5-4
施工阶段
临设名称
位置
面积
实施人
应用软件
结构施工阶段
钢筋加工区
**车间东侧
150㎡

Revit
钢筋加工区
**联合厂房西侧
150㎡

Revit
钢筋加工区
**车间北侧
150㎡

Revit
钢筋加工区
**件库南侧
150㎡

Revit
模板加工区
**车间东侧
100㎡

Revit
模板加工区
**联合厂房西侧
100㎡

Revit
模板加工区
**车间北侧
100㎡

Revit
模板加工区
**件库南侧
100㎡

Revit
机电施工阶段
机电加工区
**车间东侧
49㎡

Revit
机电加工区
**联合厂房西侧
49㎡

Revit
机电加工区
**车间北侧
49㎡

Revit
机电加工区
**件库南侧
49㎡

Revit
装饰施工阶段
材料摆放区
**车间东侧
150㎡

Revit
材料摆放区
**联合厂房西侧
150㎡

Revit
材料摆放区
**车间北侧
150㎡

Revit
材料摆放区
**件库南侧
150㎡

Revit
5.5 碰撞检验应用计划及要求
表5-5
碰撞检验部位
部位
碰撞检验要求
实施人
应用软件
机电专业
碰撞检验
**辅房一层—三层
0碰撞
或少于3点

Revit
**联合厂房外辅房一层
0碰撞
或少于3点

Revit
**联合厂房内辅房一层-二层
0碰撞
或少于3点

Revit
**件库辅房一层-二层
0碰撞
或少于3点

Revit
**车间辅房一层
0碰撞
或少于3点

Revit
机电-土建专业
碰撞检验
**辅房一层—三层
0碰撞
或少于2点

Revit
**联合厂房外辅房一层
0碰撞
或少于2点

Revit
**联合厂房内辅房一层-二层
0碰撞
或少于2点

Revit
**件库辅房一层-二层
0碰撞
或少于2点

Revit
**车间辅房一层
0碰撞
或少于2点

Revit
5.6 施工工艺/工序模拟计划及要求
表5-6
工艺/工序名称
部位
实施人
应用软件
模板工程
**辅房一层—三层

Revit
**联合厂房外辅房一层

Revit
**联合厂房内辅房一层-二层

Revit
**件库辅房一层-二层

Revit
**车间辅房一层

Revit
钢筋工程
**辅房一层—三层

Revit
**联合厂房外辅房一层

Revit
**联合厂房内辅房一层-二层

Revit
**件库辅房一层-二层

Revit
**车间辅房一层

Revit

混凝土工程
**辅房一层—三层

Revit
**联合厂房外辅房一层

Revit
**联合厂房内辅房一层-二层

Revit
**件库辅房一层-二层

Revit
**车间辅房一层

Revit
砌筑工程
**辅房一层—三层

Revit
**联合厂房外辅房一层

Revit
**联合厂房内辅房一层-二层

Revit
**件库辅房一层-二层

Revit
**车间辅房一层

Revit
抹灰工程
**辅房一层—三层

Revit
**联合厂房外辅房一层

Revit
**联合厂房内辅房一层-二层

Revit
**件库辅房一层-二层

Revit
**车间辅房一层

Revit
装饰
**辅房一层—三层

Revit
**联合厂房外辅房一层

Revit
**联合厂房内辅房一层-二层

Revit
**件库辅房一层-二层

Revit
**车间辅房一层

Revit
5.7 施工方案编制计划及要求
表5-7
施工方案名称
部位
实施人
应用软件
钢筋施工方案
**辅房一层—三层、**联合厂房外辅房一层、**联合厂房内辅房一层-二层、**件库辅房一层-二层、**车间辅房一层

Revit
模板施工方案
**辅房一层—三层、**联合厂房外辅房一层、**联合厂房内辅房一层-二层、**件库辅房一层-二层、**车间辅房一层

Revit
混凝土施工方案
**辅房一层—三层、**联合厂房外辅房一层、**联合厂房内辅房一层-二层、**件库辅房一层-二层、**车间辅房一层

Revit
砌筑施工方案
**辅房一层—三层、**联合厂房外辅房一层、**联合厂房内辅房一层-二层、**件库辅房一层-二层、**车间辅房一层

Revit
抹灰施工方案
**辅房一层—三层、**联合厂房外辅房一层、**联合厂房内辅房一层-二层、**件库辅房一层-二层、**车间辅房一层

Revit
土方施工方案
**车间、**联合厂房、**件库、**车间

Revit
测量施工方案
**车间、**联合厂房、**件库、**车间

Revit
屋面工程施工方案
**车间、**联合厂房、**件库、**车间

Revit
防水工程施工方案
**车间、**联合厂房、**件库、**车间

Revit
钢结构吊装施工方案
**车间、**联合厂房、**件库、**车间

Revit
机电施工方案
**车间、**联合厂房、**件库、**车间

Revit
临水施工方案
**车间、**联合厂房、**件库、**车间

Revit
临电施工方案
**车间、**联合厂房、**件库、**车间

Revit
冬季施工方案
**车间、**联合厂房、**件库、**车间

Revit
雨季施工方案
**车间、**联合厂房、**件库、**车间

Revit
6.BIM应用进度计划
本工程开工时间03月10日，完工时间03月05日，总工期361天。
BIM应用点里程碑时间控制表
序号
应用点名称
里程碑控制时间点
1
**车间基础
.5.4
2
**车间钢结构主体
.7.3
3
**车间屋面底板
.7.31
4
**车间屋墙面维护结构
.8.30
5
**车间设备基础
.8.10
6
**车间地面
.8.30
7
**件库基础
.5.8
8
**件库钢结构主体
.7.5
9
**件库屋面底板
.8.5
10
**件库屋墙面维护结构
.8.25
11
**件库地面
.9.1
12
**联合厂房基础
.5.7
13
**联合厂房钢结构主体
.7.11
14
**联合厂房屋面底板
.7.30
15
**联合厂房屋墙面维护结构
.8.30
16
**联合厂房设备基础
.7.28
17
**联合厂房地面
.9.16
18
**调整车间基础
.5.14
19
**调整车间钢结构主体
.7.10
20
**调整车间屋面底板
.7.30
21
**调整车间屋墙面维护结构
.8.30
22
**调整车间地面
.9.1
7.设备及软件配置
序号
设备/软件名称
型号
技术参数
单位
数量
1
Autodesk revit

.rvt
个
16
2
Lumion

.rfa
个
10
3
AutoCAD

.dwg
个
21
4
Autodesk、Navisworks、Fuzor
