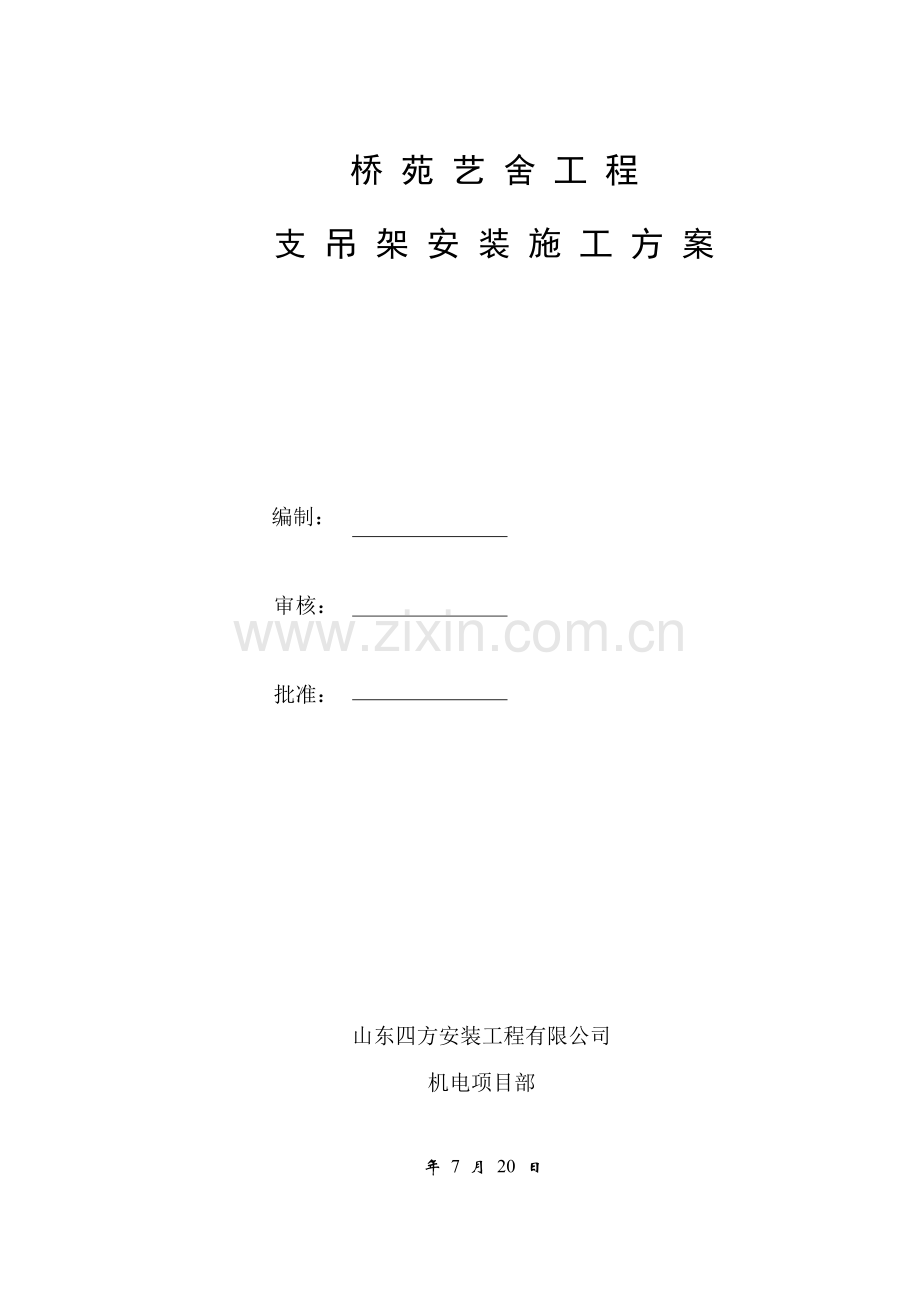

桥 苑 艺 舍 工 程
支 吊 架 安 装 施 工 方 案

编制：

审核：

批准：

山东四方安装工程有限公司
机电项目部

年 7 月 20 日

一、编制根据
二、 支吊架设立原则
三、管道支吊架形式
3.1.支吊架分类及阐明
3.2、支吊架形式
四、支吊架制作
五、支架安装规定；
六、各系统支吊架间距规定

一、编制根据
1. 甲方提供应排水专业。
2. 《建筑给水排水及采暖工程施工质量验收规范GB50242-》。
3. 05R417-1、03S402室内管道支架及吊架图集。
二、 支吊架设立原则
1、 惯用管道支吊架按用途分为固定支架、活动支架、导向支架、拖吊架等。管道支吊架布置和类型应满足管道荷重、补偿及位移规定，并注意减少管道振动；此外，还必要考虑管道稳定性、强度 和刚度以及输送介质温度和工作压力，并尽量简便易于制作和节约钢材。
2、 有膨胀规定管道，在不容许有任何位移地方，应设立固定支架；在水平管道上只容许管道单向水平位移地方，应装设导向支架或活动吊架；在管道具备垂直位移地方，应装活动支架；水平安装方型补偿器或弯管附近支架，应选用滑动支架（属于活动支架），以使管道能自由地横向移动。此外，在一条管路上持续使用吊架不适当过多，应在恰当位置设立型钢支架，以避免管道摆动。
三、支吊架形式及分类：
本工程为框架剪力墙构造，给排水管道系统较多，支吊架形式类别、工艺规定复杂，因而本方案有必要在专业施工方案基本上需进一步阐述阐明。
3.1.支吊架分类及阐明；
给排水管道大某些采用后打膨胀螺栓加型钢固定形式。在管道施工过程中各种吊杆、吊架必要排列整洁，固定牢固，间距排布合理，型钢形式、规格符合设计及施工规范规定规定。
3.2、支吊架形式
3.1.1立管支架固定形式
3.1.1.1成排支架固定形式；

核心筒管井支架涉及：给水、中水、雨水、废、污水和通气，消防栓管道立管分布较散应设单独支架，管井支架见下图：

立管底部和各层管道分支水平管处应设立固定支架，支架按每层一种，楼层高于5米以上应考虑两个支架均称安装。
3.1.1.2单立管固定：
a)当管道≤DN150给水、中水、雨水、废、污水和通气及消防栓立管等，在竖井或其她位置为单立管与其她管道间距较远时，可按下图形式一设立支架，≥DN200单管可按形式二设立支架。

3.1.1.3水平管支吊架形式
u 锚固型；吊架根部用膨胀螺栓锚固在楼板上，合用于DN15-DN150mm有坡度规定管道。
u 管卡；
1) 单扁钢管卡；合用于公称直径15-300mm水平钢管安装。管卡承受质量，公称直径15-100mm为3米，公称直径125-300mm为6米。“W”接口机制铸铁管应按厂家技术资料规定进行设立支吊架。
2) 圆钢管卡；下图合用与15-150mm固定水平钢管及立管安装。水平管道计算间距，公称直径15-100mm为3米，公称直径125-150mm为6米。机制铸铁支吊架同上阐明。
3) 圆钢管卡；下图合用与15-150mm固定水平钢管及立管安装。水平管道计算间距，公称直径15-100mm为3米，公称直径125-150mm为6米。机制铸铁支吊架同上阐明。

u 双杆多管吊架；下图合用于公称直径15-250mm水平管道安装。

预制加工
测定位置
吊杆吊架安装
预检、隐蔽验收

u 水平单管沿构造墙、柱；下图合用于公称直径15-200mm水平管道安装。当为后砌墙时应考虑吊装。
u 单管吊架；为上锚固型吊架与单管扁卡组合，合用于≤200mm有坡度调节规定管道。
u 单管固定支架；合用于≤50mm管道固定。

u 单管固定支架；合用于≥50-250 mm管道固定。

四．支吊架制作
4.1角钢类支吊架制作

4.1.1.倒吊式：

倒吊式支吊架材料合用表
吊架钢材
合用管道
倒吊钢板
膨胀螺栓
L30×30×4
≤DN25
δ=6 100×100
M8×80
L40×40×5
DN32~DN50
δ=8 110×110
M10×85
4.1.2、 龙门式

（依照角钢大小而选定，别的倒角类同。）
5～10
30

龙门式支吊架材料合用表
支架型材
合用管道
倒吊钢板
膨胀螺栓
L30×30×4
≤DN25~DN40
δ=6 100×100
M8×80
L40×40×5
DN50~DN150
δ=8 110×110
M10×85
4.1.3.单支角钢支架

单支角钢式支吊架材料合用表
支架型材
合用管道
膨胀螺栓
备注
L30×30×4
≤DN25
M8×80
合用于Ⅰ型
L40×40×5
DN32~DN80
M10×85
合用于Ⅰ型
L50×50×6
DN100~DN150
M12×100
合用于Ⅰ
L30×30×4
DN25~DN50
M8×80
合用于Ⅱ
L40×40×5
DN60~DN150
M10×85
合用于Ⅱ
4.1.4、水平式支架
I型：水平龙门式
20-30

Ⅱ型：水平单支角钢组合式
（两角钢距离可依照水平长度移动精确后焊接。）

水平式支架材料合用表
支架型材
合用管道
支架底板
膨胀螺栓
备注
L40×40×5
DN65~DN80
δ=8 110×110
M10×85
合用I型
L40×40×5
≤DN50

M10×85
合用Ⅱ型
L50×50×6
DN60~DN100

M10×100
合用Ⅱ型
座地式

注：座地式支架安装在室外地面、天面露台地面，这某些支架必要安装在高于地面不少于50mm水泥基本上。
座地式支架材料合用表
支架型材
合用管道
支架底板
膨胀螺栓
L40×40×5
≤DN25~DN50
δ=8 110×110
M10×85
L50×50×6
DN60~DN150
δ=10 120×120
M12×100
挂墙式支架（宜固定在混凝土墙体上和墙体结实砖墙上）
Ⅰ型：L型支架（立柱长度与横担长度之比1：1）
挂墙式支架材料合用表
支架型材
合用管道
膨胀螺栓
备 注
L40×40×5
≤DN50
M10×100
合用于Ⅰ型及空调冷凝水、冷媒支架
L50×50×6
DN60~DN100
M12×100
合用于Ⅱ型三角型支架

Ⅱ型：三角型支架

4.2、槽钢类支吊架制作
1、吊式龙门支架

Ⅰ、横梁安装（一） Ⅱ、天花吊顶式 Ⅲ、横梁安装（二）

吊式龙门支架材料合用表（同步合用于座地式）
吊架型材
合用管道
支架底板
膨胀螺栓
6#槽钢
DN200
δ=10 150×150
M12×100
8#槽钢
DN250
δ=10 170×170
M12×100
10#槽钢
DN300～DN400
δ=12 190×190
M12×120
2、水平龙门支架：

水平安装龙门支架材料合用表
吊架型材
合用管道
支架底板
膨胀螺栓
备注
50x50角钢
DN100～DN 150
δ=10 150×150
M10×100

63#槽钢
DN200~DN250
δ=10 170×170
M12×100
立管顶部、底部增设支承办法
8#槽钢
DN300~DN400
δ=12 190×190
M12×120
同上
4.3、角钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可增长一条；
吊式龙头支架
吊式龙门支架材料合用表
吊架型材
最大支承管道数量
支架底板
膨胀螺栓
L30×30×4
≤DN25×2
δ=8 100×100
M10×85
L40×40×5
DN32~DN65×2
δ=10 110×110
M10×85
L50×50×6
DN80~DN150×2
δ=10 110×110
M12×100
30

2、座地龙门支架（合用于露台及室外露天管道）
30

座地龙门支架材料合用表
吊架型材
最大支承管道数量
支架底板
膨胀螺栓
L30×30×4
≤DN25×2
δ=8 100×100
M10×85
L40×40×5
DN32~DN65×2
δ=10 110×110
M10×85
L50×50×6
DN80~DN150×2
δ=10 110×110
M12×100
3、水平龙门支架
30

水平龙门支架材料合用表
吊架型材
最大支承管道数量
支架底板
膨胀螺栓
L40×40×5
≤DN40×2
δ=8 110×110
M10×85
L50×50×6
DN50~DN100×2
δ=10 110×110
M12×100

4.4、为规范管道卡码螺栓外露原则，特制作卡码尺寸原则图，但愿在采购进货时留意。见附图一、二。

卡码管径
超过支托长度（A）
卡码螺丝长度
卡码螺栓直径
备注
DN15
17
17
φ5

DN20
17
17
φ5

DN25
19
19
φ6

DN32
19
19
φ6

DN40
22
22
φ8

DN50
22
22
φ8

DN65
22
22
φ8

DN80
24
24
φ10

DN100
24
24
φ10

DN125
24
24
φ10

DN150
24
24
φ10

DN200
27
27
φ12

DN250
27
27
φ12

DN300
27
27
φ12

DN350
27
27
φ12

DN400
27
27
φ12

附图二：

单位：mm
管卡公称内径
管卡内径
管卡螺纹长度（A）
管卡有效长度（B）
管卡螺栓直径
备注
DN15
φ22
17
39
φ5

DN20
φ27
17
44
φ5

DN25
φ34
19
53
φ6

DN32
φ43
19
62
φ6

DN40
φ49
19
68
φ8

DN50
φ61
21
82
φ8

DN65
φ76
21
97
φ8

DN80
φ89
23
112
φ10

DN100
φ115
23
138
φ10

DN125
φ141
23
164
φ10

DN150
φ166
23
189
φ10

DN200
φ220
26
246
φ12

DN250
φ274
26
300
φ12

DN300
φ326
26
352
φ12

五、支架安装规定；
1） 加工应规整，位置应对的，埋设平整牢固。
2） 支架与管道连接紧密，固定应牢固。
3） 支架不得漏焊、欠焊或焊接裂纹等缺陷。
4） 固定在建筑构造上管道支架，不得影响构造安全。
5） 水平支架间距依照不同材质，按照设计及施工规范规定进行设立。
6） 给水立管管卡安装，层高≤5米每层设立一种，层高≥5米，每层安装不得不大于2个，管卡安装高度1.5-1.8米。两个以上管卡可匀称安装。
7） 当各种管材为综合支架时，综合支架间距取大管设立间距，小管再补充单独支吊架。
8） 管道安装完毕后，应按照规定逐个核对支架形式、材质位置。
9） 型钢加工应尽量采用机械切割，当必要采用气割时，应切割规整。支架开孔时≤Φ12口径采用台钻开孔，≥Φ12采用气割开孔。
10） 吊杆丝扣伸出螺母长度应是螺母直径1/2为宜。
11） 支吊架形式应参照本方案施工。施工中对安装形式如有争议时可另协商调节。
12） 倡导使用共用支架。对大面积使用某些支架宜先做样板，以点带面（特别是本文无提及做法）。
六、各个系统支吊架间距规定
(1). 排水系统：
污废水系统采用机制铸铁管：排水横管每3m管长应设两个支（吊）架，且与接口间距不适当不不大于300mm；排水横管支吊架与接入管或水平管中心线距离宜为300～500mm；横管在平面转弯时，弯头处应增设支吊架。排水横管起端和终端应采用防晃支吊架固定；当横干管长度较长时，为防止管道水平位移，横干管直线段防晃支吊架设立间距不适当不不大于12m。
表4.2.9.1排水铸铁管道支吊架最大间距(单位：m)
公径直径
（mm）

15
20
25
32
40
50
70
80
100
125
150
200
250
300
支架最大间距（m）
保温管
2
2.5
2.5
2.5
3
3
4
4
4.5
6
7
7
8
8.5
不保温管
2.5
3
3.5
4
4.5
5
6
6
6.5
7
8
9.5
11
12

(2). 给水系统
给水系统采用钢塑复合管：给水横管每15m管长应设一两个固定支（吊）架，固定支架宜设立在变径、分支、接口及穿越承重墙、楼板两侧等处设立，横管在平面转弯时，弯头处应增设支吊架，在给水栓及配水点处采用金属管卡固定，管卡宜设立在距管件40—80mm处。

(3). 雨水及潜污泵排水管
雨水系统采用内外热镀锌钢管：雨水管道上吊钩或卡箍应固定在承重构造上，固定间距横管不不不大于2m；楼层高度不大于或等于4m时，立管可安装1个固定管卡，立管底部弯管处应设支墩或采用固定办法。当雨水管道在地下室、半地下室或架空布置时，立管底部宜设支墩或采用固定办法。

(4). 消防栓系统
消防栓系统采用内外热镀锌钢管，在水平安装管道卡架普通以吊架为主，每段干管应设1个防晃支架。管道变化方向时，应增设防晃支架；配水支管上每始终管段，相邻两喷头之间管段设立吊架均不适当少于1个，防晃固定支架应能承受管道、零件、阀门及管内水总重量和50%水平方向推动力而不损坏或产生永久变形。立管要设两个方向防晃固定支架。
