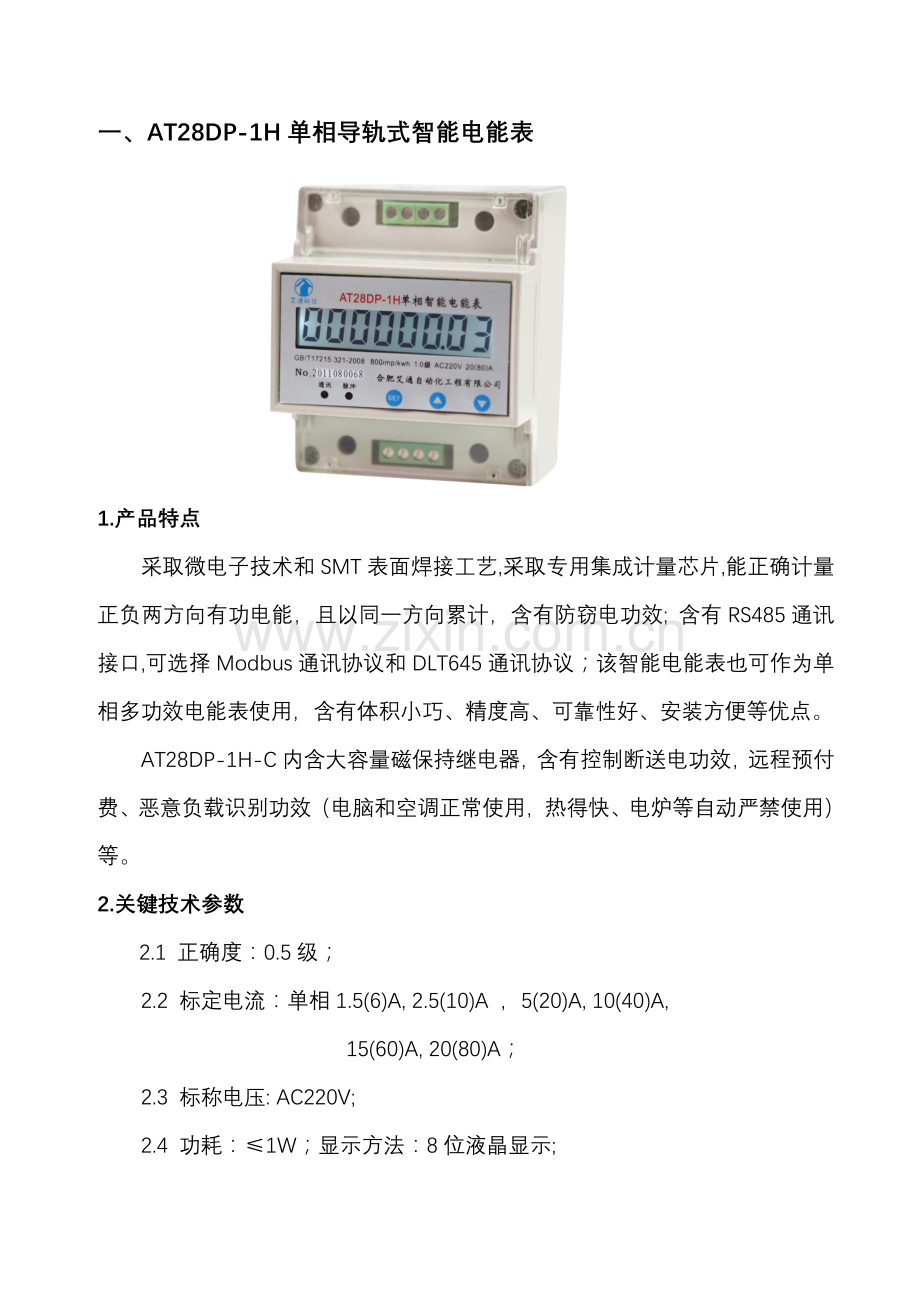

一、AT28DP-1H单相导轨式智能电能表
1.产品特点
采取微电子技术和SMT表面焊接工艺,采取专用集成计量芯片,能正确计量正负两方向有功电能，且以同一方向累计，含有防窃电功效; 含有RS485通讯接口,可选择Modbus通讯协议和DLT645通讯协议；该智能电能表也可作为单相多功效电能表使用，含有体积小巧、精度高、可靠性好、安装方便等优点。
AT28DP-1H-C内含大容量磁保持继电器，含有控制断送电功效，远程预付费、恶意负载识别功效（电脑和空调正常使用，热得快、电炉等自动严禁使用）等。
2.关键技术参数
2.1 正确度：0.5级；
2.2 标定电流：单相1.5(6)A, 2.5(10)A ，5(20)A, 10(40)A,
15(60)A, 20(80)A；
2.3 标称电压: AC220V;
2.4 功耗：≤1W；显示方法：8位液晶显示;
2.5 工作电压范围：AC160-265V；
2.6 开启电流：互感器接入式0.2％Ib和直接接入式0.4％Ib;
2.7工频对地耐压值: 2kV/1min;
2.8工作温度和湿度范围: -25～55℃, <90%(无凝露);
2.9电压为1.9Un,通电4小时电表不损坏;
2.10带有现场校验电表正确度无源光电脉冲接口;
2.11产品实施GB/T 17215.321-和JJG596-1999 电子式电能表检定规程；
2.12选择单相多功效时，经过“▲”和“▼”按键还可查看电流、电压、有功功率、无功功率、视在功率、功率因数等电参数(可选功效);
2.13 一次电流80A及以下直接接入, 80A以上经过电流互感器接入 ;
2.14 经过电表一次线截面积≤35mm2。
3. 外形尺寸
4. 接线图
注意：如遇电流规格为1.5(6)A需尤其说明是互感器接入式或直接接入式。
二、AT28DP-3H三相导轨式智能电能表
1.产品特点
含有RS485通讯接口,可选择Modbus通讯协议和DLT645通讯协议；有功和无功电能均可计量2～21次谐波含量；该智能电能表也可作为三相多功效电能表使用，含有体积小巧、精度高、可靠性好、安装方便等优点。
2.关键技术参数
2.1 正确度：0.5级；
2.2 标定电流：3×1.5(6)A, 3×2.5(10)A, 3×5(20)A, 3×10(40)A,
3×15(60)A, 3×20(80)A;
2.3 标称电压: 3×220V/380V;
2.4 功耗：≤1W；显示方法：8位液晶显示;
2.5 工作电压范围：75% Un～120% Un；
2.6 开启电流：互感器接入式0.2％Ib和直接接入式0.4％Ib;
2.7工频对地耐压值: 2kV/1min;
2.8工作温度和湿度范围: -25～55℃, <90%(无凝露);
2.9电压为1.9Un,通电4小时电表不损坏;
2.10带有现场校验电表正确度无源光电脉冲接口;
2.11产品实施GB/T 17215.321-和JJG596-1999 电子式电能表检定规程；
2.12选择三相多功效时，经过“▲”和“▼”按键还可查看三相电流、三相电压、有功功率、无功功率、视在功率、功率因数等电参数(可选功效)；
2.13 一次电流80A及以下直接接入, 80A以上经过电流互感器接入;
2.14 经过电表一次线截面积≤35mm2。
3.外形尺寸
4. 接线图

注意：如遇电流规格为1.5(6)A需尤其说明是互感器接入式或直接接入式。

三、 AT28DP-1X-H单相集中式智能电能表
1.产品特点
AT28DP-1X-H单相集中式智能电能表是一个全电子式智能化单相电表，采取微电子技术和SMT表面焊接工艺生产高科技产品。模块化设计,其一块电表可同时计量24户（带控制）或32户（不带控制）及以下用电量，采取专用集成计量芯片,能正确计量正负两方向有功电能，且以同一方向累计，含有防窃电功效，可广泛应用于工矿企业、城镇居民小区、农网改造、旧楼改造、高校和政府部门、高层建筑等用电计量，并能有效预防多种偷漏电现象及用电纠纷。
2.关键技术参数
2.1正确度：1.0级；
2.2标定电流：单相1.5(6)A, 2.5(10)A，5(20)A,10(40)A,15(60)A；
2.3标称电压: 单相AC220V;
2.4整机功耗：≤4W；
2.5工作电压范围：AC160-265V；
2.6开启电流：直接接入式0.4％Ib, 互感器接入式0.2％Ib;
2.7工频对地耐压值: 2kV/1min;
2.8工作温度和湿度范围: -25～55℃, <90%(无凝露);
2.9电源模块采取三相电路供电，即使线路缺相，也能正确计量用电量。
2.10电表带有些人机界面,能够实现现场按键操作抄表和远程总线网络抄表;
2.11电压为1.9Un,通电4小时电表不损坏;
2.12 RS485通讯接口,通讯协议可选择为DLT645或Modbus-RTU;
2.13通讯波特率调整范围:1200～19200bps;
2.14带有现场校验每路电表正确度无源光电脉冲接口;
2.15产品实施GB/T 17215.321-和JJG596-1999 电子式电能表检定规程；
2.16总进线端子接线截面积：≤75mm2,
当总进线≥75mm2时分户采取一进一出，
用户出线端子接线截面积：≤16mm2，
60A及以下直接接入,60A以上经过互感器接入;
2.17 可选择带有预付费功效单相集中式控制智能电能表,多用户共用一个射频卡读写器或IC卡读写器。
2.18 带有预付费功效智能电能表可实现功率限制、恶意负载识别、远程控制断送电、定时断送电、剩下电量告警等功效。

3. 远程控制关键性能特点
3.1体积小。每户1只计量模块，1只控制模块，便于维护;
3.2采取大容量磁保持继电器实现断、送电控制，整机功耗低;
3.3可经过计算机设定恶性负载限定值。超恶性负载限定值，电表可间隔自动断、送电N次（断电次数和间隔时间可调）；若故障不解除，则终止送电;
3.4可实现恶意负载识别功效，对于热得快，电炉等不安全负载使用时跳闸，而一样功率电脑能够正常使用;
3.5可经过计算机对电表进行单户预置电量，当电表中费用不足时会自动报警，提醒用户交费，不然就会断电;
3.6 多时段定时断/送电，强制断/送电;
3.7 功率监测,可监测显示每户用电负荷情况;
3.8 管理中心利用管理软件，可抄录、查询各电能表数据，并含有单点、单组、群抄收功效;
3.9可将相关报表数据导出EXCEL格式,经过LED显示器公布相关信息;
3.10打印功效，数据存放及备份功效;
3.11可实现局域网一卡通购电，和一卡通系统实现无缝对接;
3.12可特殊订购一进二出（一路控制，一路不控制）。

4.外形尺寸（厚度105mm）
智能电能表右侧距离配电箱右边线通常留有100mm空间,便于用户接通讯线。

5. 接线图
5.1总进线≤75mm2
5.2总进线≥75mm2
5.3 一进二出（一路控制，一路不控制）

6．系统组成及网络示例图
◆AT28DP-1X-H集中式智能电能表(分标定电流大小)；
◆AT28DP-1X-XS电量显示器（可选择）：可连接256台以下集中式智能电能表，该电量显示器可循环显示多达256×24户房间号和用电量，键入房间号可查询其用电量和剩下电量，当低于剩下电量设定值时报警，并含有RS-485通讯中继器、通讯状态显示等功效,外型尺寸为260×190×60，当系统有定时断送电功效时必选；
◆IC卡读写器（可选择）：可经过IC卡读写器对单户售电，操作后剩下电量在原剩下电量基础上累加;
◆通讯控制器（网关，可选择）：将智能电能表RS-485通讯接口转换成TCP/IP通讯协议，使智能电能表和公共电话网或校园网连接，当通讯控制器和最远端智能电能表距离>1200m时需增设通讯中继器；
◆通讯转换器：将256个以下集中式智能电能表或256个以下电量显示器经过RS-485通讯线转换成RS-232和管理PC机相连；
◆通讯中继器（可选择）：当通讯距离>1200m时，增设中继器可将通讯距离增加到1200m×2；
◆通讯联网线：屏蔽双绞线，型号为RVVP2×0.75；
◆管理PC机：WINDOWS-XP以上操作系统，显示分辩率大于800×600；
◆AT28DP-1X系统管理软件。
注意：铺设RS485通讯线时，如遇楼外走线，应注意防雷，通常应进行地下穿管走线。用户也可选择无线通讯模块进行网络传送。

◆产品选型：
AT28DP-1X-H(□W/□A)
如：12户/10(40)A表示为AT28DP-1X-H(12W/10(40)A)

7．射频卡购电系统组成示例图
经过AT28IC-RW网络射频卡读写器和RS485网络对智能电能表每个用户进行网络购电。
功效特点：
   ◆售电功效：用户持卡到购电管理处购电，到指定网络射频卡读写器刷卡完成购电操作；
   ◆查询功效：已进行成功购电或预置电量后卡，自动改变为查询卡，用户到指定网络射频卡读写器刷卡，可显示用户目前剩下电量信息；
  ◆联网功效：网络射频卡读写器串口1连接智能电能表，网络射频卡读写器串口2连接计算机，经过计算机完成对智能电能表直接控制。
关键技术指标：
◆使用mifare标准卡
◆作用距离：<3cm
◆网络射频卡读写器挂式箱尺寸：260×260×60（宽×高×厚）
安全方法：
网络射频卡读写器能够多用户使用，每户一张卡片，卡片中含有用户唯一信息，包含用户使用电表及出线编号，用户编号，售电机编号、由用户编号生成模糊密码。用户使用卡片密码必需和网络射频卡读写器模糊密码一致，不然卡片不被接收。
   持卡用户要完成购电或预置，首先到售电管理处写卡，数据包含用户识别信息、购电数量、购电次数等信息，尔后用户刷卡，成功购电或预置后卡片，自动变为查询卡，此卡不能被反复实施，也不能到其它读写器上使用。

8. 一卡通系统网络组成示例图

四、 AT28DP-3X-H三相集中式智能电能表
1.产品特点:
AT28DP-3X-H三相集中式智能电能表是一个全电子式智能化三相电表，采取微电子技术和SMT表面焊接工艺生产高科技产品。模块化设计,其一块电表可同时计量12户及以下用电量。
2.关键技术参数:
2.1正确度：1.0级；
2.2标定电流：三相3x1.5(6)A, 3x2.5(10)A, 3x5(20)A,
3x10(40A), 3x15(60)A；
2.3标称电压: 三相3x220V/380V；
2.4整机功耗：≤4W；
2.5工作电压范围：75% Un～120% Un；
2.6开启电流：直接接入式0.4％Ib, 互感器接入式0.2％Ib;
2.7工频对地耐压值: 2kV/1min；
2.8工作温度和湿度范围: -25～55℃, <90%(无凝露);
2.9电源模块采取三相电路供电，即使线路缺相，也能正确计量用电量。
2.10电表带有些人机界面,能够实现现场按键操作抄表和远程总线网络抄表;
2.11电压为1.9Un,通电4小时电表不损坏;
2.12 RS485通讯接口,通讯协议可选择为DLT645或Modbus-RTU;
2.13 通讯波特率调整范围:1200～19200bps;
2.14 带有现场校验每路电表正确度无源光电脉冲接口；
2.15能承受“静电放电抗扰度”、“高频电磁场抗扰度”、“电快速瞬变脉冲群抗扰度”和“浪涌抗扰度”试验，试验中，电能表不受干扰。试验后，电能表能正确计量，通信部分能正常工作。通信读出电量和显示器示值保持一致（许可相差±1个字）；
2.16 一次回路电流小于63A采取直接接入式,一次回路电流大于63A经过电流互感器接入电表；
2.17 直接接入式可选择带有预付费功效集中式控制智能电能表；
2.18 带有预付费功效智能电能表可实现功率限制、远程控制断送电、剩下电量告警等功效。
3．外形尺寸：（厚度110mm）
智能电能表右侧距离配电箱右边线通常留有100mm空间,便于用户接通讯线。电流等级为60A时，对应箱体户数将对应降低。
4.产品选型
AT28DP-3X-H(□W/3×□A)
如：3户/3×10(40)A表示为AT28DP-3X-H(3W/3×10(40)A)

5.接线图

注：电流互感器K2接地。

五、 AT28DP-(1X+3X)-H单相三相混合式集中式智能电能表
1. 产品特点
将单相电表模块和三相电表模块组合安装;1户单相电表2个端子,1户三相电表6个端子,1块电表最多可组合54个10 mm2端子,在此范围内组合为单相三相混合式集中式智能电能表。
2.外形尺寸
参看三相集中式智能电表外形尺寸。
3.接线图
4.产品选型
AT28DP-(1X+3X)-H(□W/□A+□W/3×□A)
如：5户单相/10(40)+3户三相/3×15(60)A表示为
AT28DP-(1X+3X)-H(5W/10(40)A+3W/3×15(60)A)
六、AT28E-IC型单相IC卡预付费智能电能表
1.概述
AT28E-IC型IC卡预付费智能电能表含有多个防窃电功效;含有起动电流小、无潜动、宽负荷、低功耗、外形美观、体积小、重量轻、安装方便等特点;含有电能计量、负荷控制和用户信息管理等多个功效。该表是目前改革用电体制、实现电能商品化、处理收费难及调整电网负荷状态理想产品。其各项性能指标符合GB/T17215.321-《1级和2级静止式交流有功电度表》和GB/T18460-标准中对电子式单相预付费电能表全部技术要求，也可用作学生公寓控制恶意负载。
2.关键功效和特点
◆正确计量单相交流有功电能；
◆一表一卡，多重加密，含有良好仿伪性；先买电，后用电，用完自动断电；用户每次新购电量后，只能插入自己电表输入一次有效电量；即使非法用户盗取IC卡密码,复制IC卡也不能使用；
◆表内剩下电量达成报警门限时，电表可设置在没有负载或轻载情况下自动断电；此时，用户插卡可恢复供电，直到剩下电量为零时根本断电；
◆大容量磁保持继电器，低功耗、高可靠；
◆超负荷自动断电，保护电表和线路;减负荷后4min可自动恢复供电；
◆购电卡自动回抄用电信息，方便管理员掌握用户用电情况；
◆液晶屏正常情况下显示总用电量，当剩下电量达成报警门限时显示剩下电量,插入购电卡轮显“总用电量”、“剩下电量”、“购电量”、“功率限量”、“购电次数”、“表号”等信息；
◆附设初始化卡、购电卡、清零卡、检验卡、补卡、功效设置卡等方便管理部门维护；
◆用电数据和购电数据多重备份并加有校验和纠错处理，确保数据正确、可靠；
◆备有脉冲输出接口，可很方便地进行误差校准；
◆配套IC卡售电管理系统含有完备售电管理和用电监察等功效；
◆可选配恶性负载识别功效，能够自动识别管理部门要求违禁电器，使用违禁电器能够自动断电，含有恶性负载功率设定功效，可依据要求设定不一样限定功率，常规为300瓦；此功效可经过插卡选择关断；
◆恶性负载切除后能够自动恢复供电；
◆当剩下电量不足时可人性化管理选择带负载断电或不带负载断电；
◆可选配RS485通讯接口,可依据用户需要增设其它功效。
3.关键技术指标
◆实施标准：GB/T17215.321-, GB/T18640-
◆额定电压：AC220V
◆工作电压范围：0.8Un～1.2Un
◆频率：50Hz/60Hz
◆标定电流：1.5(6)A,2.5(10A),5(20)A,10(40)A,15(60)A,20(80)A
◆正确度：1.0级
◆开启电流：≤0.4%Ib
◆潜动：有防潜动逻辑电路
◆电表常数：
电流规格
脉冲常数
1.5(6)A
12800imp/kwh
2.5(10)A
6400imp/kwh
5(20)A
3200imp/kwh
10(40)A
1600imp/kwh
15(60)A
800imp/kwh
20(80)A
800imp/kwh
◆环境工作条件：-20℃～+55℃，相对湿度不超出90%（温度+25℃）
◆功耗：≤1.5W
◆外型尺寸：165mm×116mm×66mm
◆重量：0.8kg
4.接线图
4.1不含通讯接线图(AT28E-IC)
4.2含通讯接线图(AT28E-IC-T)
5.电表显示界面

6.IC卡电能表管理系统软件
IC卡电能表管理系统软硬件设备包含：预付费电表、IC卡读写器、IC卡、计算机终端管理系统；
本系统软件是针对预付费电能表开发一套给管理部门使用售电管理软件，功效齐全、界面友好、操作方便。其关键功效包含：登陆管理、日常业务、用户管理、查询报表、设置维护、IC卡管理、帮助等功效模块；
系统含有很强统计分析功效、提供全方面统计分析资料；系统含有严密操作权限管理。
7.安装及使用方法
　7.1、打开电能表端钮盒盖，按接线图连接各端钮接线, 接线完成用两个螺钉固定其上并加铅封。
7.2、用户将预购电量IC卡按卡上箭头方向（金属触点面向左）插入表内，大约15秒钟后等电表显示购电信息后方可拔卡（最忌似插非插或提前将卡拔出），用户自己将IC卡妥善保管好，下次购电时带上IC卡去管理部门购电;
当卡号和电表不匹配或卡密码校验不符时显示器显示“Err0----”并有“报警”字样,匹配时显示器轮番显示“总用电量”、“剩下电量”、“购电量”、“功率限量”、“购电次数”、“表号”等信息；此时取下IC卡, 显示器仅显示“总用电量”值;
当表中剩下电量低于报警电量时显示器仅显示“剩下电量”值;
当表中原剩下电量和购电卡中电量之和大于999999kWh时，卡内电量不被写入电表，仍保留在卡内, 显示Err3----”。
　　7.3、当用户用电时，脉冲指示灯会随之闪亮, 频率高低反应用电功率大小。
　　7.4、预付费电表在正常使用过程中，自动对所购电量作递减计算。当剩下电量等于设定报警电量时，可经过IC卡设置为用户不在用电时停电一次提醒用户购电，此时用户需将IC卡插入电能表一次恢复供电, 当剩下电量为零时，停止供电。
　　7.5、一表一卡，用户每次新购电量后，只能插入自己电表输入一次有效电量。
　　7.6、用户每次将IC卡插入预付费电表，电表全部将用户用电情况全部返写在IC卡上，用户下次购电时，售电管理系统读取IC卡数据汇总并检验用户是否正当用电。用电检验人员也能够使用检验卡检验用户用电情况。
7.7、管理部门依据实际情况设置用户最大用电负荷。当实际用电负荷超出设置值时，停止供电，电表显示器显示“报警”，提醒用户降低用电负荷，4min后自动恢复供电, 用户若将IC卡插入电表1min后恢复供电。
7.8、可选择经过RS-485组网，经过管理机集中控制和集中购电;也可集中安装射频卡读写器,用户经过射频卡购电。
7.9、通讯协议可选择为Modbus-RTU或DLT645-1997或DLT645-。

七、AT28E-IC3型三相智能电能表

1、用途和适用范围
AT28E-IC3型三相电子式预付费电能表是采取优异微电子技术、SMT工艺开发生产新一代智能型电能表，其用途是计量频率为50Hz/60Hz三相交流有功电能，同时完成先买电后用电预付费用电管理及负荷控制功效，是中国改革用电体制，实施计划用电和节省用电理想产品。
电能表应安装在室内或室外电表箱内，使用温度为-25℃～55℃，相对湿度小于90%环境中。
本产品符合IEC1036和GB/T17215.321-标准中1.0级三相电子式电能表和GB/T18460-中预付费电能表全部技术要求。
可选择RS485通讯接口，通讯协议可选择为Modbus-RTU或DLT645-1997或DLT645-。
2、关键功效及特点
2.1、全电子式三相有功双向电能计量。
2.2、含有高精度、高过载、高灵敏度，防窃电、功耗低、体积小等特点。
2.3、IC卡预付费功效：先买电，后用电，供电部门可经过计算机售电管理系统对用户预购电量、剩下电量报警、最大负荷等参数进行设置经IC卡传输给电能表。
2.4、数据回读功效：当IC卡插入电表读取数据后，能够将电表内总用电量、总购电量、此次剩下电量，表内负电量等数据回读到IC卡中，然后在售电系统中正确读出。
2.5、电度表含有最大负荷控制功效，可任意设置用电负荷。
2.6、剩下电量达成报警值时可设置为用户不在用电时自动断电，提醒用户立即购电。
2.7、停电时表内数据自动保护，确保数据不丢失。
2.8、电能表采取8位LCD屏并附带汉字信息，显示用电信息，经过插卡可轮显各项用电参数。
2.9、表内数据加有校验和纠错处理，并经多级加密处理确保数据安全、正确、可靠。
2.10、确保一表一卡，用户每次新购电量后，只能插入自己电表输入一次有效电量；即使非法用户盗取IC卡密码,复制IC卡也不能使用；IC卡反复使用达一千次以上。表内卡座和外接市电完全绝缘，确保用户用电安全。
2.11、直接接入式采取内置大功率磁保持继电器控制通断电;电流互感器接入式采取外接交流接触器或自动空气开关控制通断电。
2.12、可选配RS485通讯接口实现远程抄表、远程购电、远程控制等功效。（型号为AT28E-IC3-T）。
3、关键技术指标
额定电压：3×220V/380V;
标定电流：3×1.5(6)A，3×2.5(10)A，3×5(20)A，3×10(40)A，
3×15(60)A，3×20(80)A，3×30(100)A;
（100A以下直接接入，100A以上经过电流互感器接入）
工作电压范围：0.8Un～1.2Un; 极限工作电压：0.7Un～1.3 Un;
频率：50Hz/60Hz;
正确度：1.0级;

电表常数:
电流规格
脉冲常数
3×1.5(6)A
6400imp/kwh
3×5(20)A
1600imp/kwh
3×10(40)A
800imp/kwh
3×15(60)A
800imp/kwh
3×20(80)A
400imp/kwh
开启电流：≤0.2%Ib;
潜动：有防潜动逻辑电路;
绝缘电压:≥VAC/1分钟;
LCD液晶显示：八位显示0-999999.99kwh,并有辅助汉字信息显示;
环境工作条件：-20℃～+55℃，相对湿度不超出90%（温度+25℃）;
功耗：<2W;
外型尺寸：223mm（高度）×144mm（宽度）×70mm（厚度）;
重量：<2Kg;
使用寿命：>。
4、外型尺寸
5、接线图
6、安装和使用
6.1、打开电能表端钮盒盖，按接线图连接各端钮接线, 接线完成用两个螺钉固定其上并加铅封。
6.2、用户将预购电量IC卡按卡上箭头方向（金属触点面向左）插入表内，大约15秒钟后等电表显示购电信息后方可拔卡（最忌似插非插或提前将卡拔出），用户自己将IC卡妥善保管好，下次购电时带上IC卡去管理部门购电;
当卡号和电表不匹配或卡密码校验不符时显示器显示“Err0----”并有“报警”字样,匹配时显示器轮番显示“总用电量”、“剩下电量”、“购电量”、“功率限量”、“购电次数”、“表号”等信息；此时取下IC卡, 显示器仅显示“总用电量”值;
当表中剩下电量低于报警电量时显示器仅显示“剩下电量”值;
当表中原剩下电量和购电卡中电量之和大于999999kWh时，卡内电量不被写入电表，仍保留在卡内, 显示Err3----”。
　　6.3、当用户用电时，脉冲指示灯会随之闪亮, 频率高低反应用电功率大小。
　　6.4、预付费电表在正常使用过程中，自动对所购电量作递减计算。当剩下电量等于设定报警电量时，可经过IC卡设置为用户不在用电时停电一次提醒用户购电，此时用户需将IC卡插入电能表一次恢复供电, 当剩下电量为零时，停止供电。
　　6.5、一表一卡，用户每次新购电量后，只能插入自己电表输入一次有效电量。
　　6.6、用户每次将IC卡插入预付费电表，电表全部将用户用电情况全部返写在IC卡上，用户下次购电时，售电管理系统读取IC卡数据汇总并检验用户是否正当用电。用电检验人员也能够使用检验卡，检验用户用电情况。
6.7、管理部门依据实际情况设置用户最大用电负荷。当实际用电负荷超出设置值时，停止供电，电表显示器显示“报警”，提醒用户降低用电负荷，4min后自动恢复供电, 用户若将IC卡插入电表1min后恢复供电。
6.8、可选择经过RS-485组网，经过管理机集中控制和集中购电;也可集中安装射频卡读写器,用户经过射频卡购电。

八、AT100智能以太网关
1. 关键技术参数
◆1路隔离RS485接口,最大通讯速率57600bps,支持DLT645-1997, DLT645-,Modbus-RTU, CJ/T 188-等通讯协议和技术条件，
最多连接设备数量64;
◆1路以太网接口,通讯协议TCP/IP,通讯速率10/100 Mbps;
◆支持两种数据采集模式：数据中心指令采集和主动定时采集，且定时采集时间间隔能够秒为单位进行配置，其范围为60秒～86400秒（二十四小时）；
◆含有实时时钟和自动同时功效；
◆含有内存512Mb,存放最少15天历史数据(按60秒保留1次数据计算)能力；
◆含有识别和传输计量装置运行状态能力；
◆支持Web方法设置和诊疗；
◆含有远程传输功效：支持局域网（校园网）网络远程传输能耗数据，
传输方法为：网络层使用IP协议，传输层使用TCP/UDP协议，加密层使用点对点加密协议；
◆低功耗嵌入式系统/微控制器结构，功耗≤4W;
◆工作温度：-20～60℃，相对湿度：≤90%；
◆工作电源：AC220V±15%;
◆电磁兼容
传导和辐射EN 55022 / EN 55011 FCC Class B
抗静电干扰 EN61000-4-2;
抗辐射EN61000-4-3;
抗瞬变EN61000-4-4;
抗冲击EN61000-4-5;
2. 关键功效
◆支持多个类型计量装置进行数据采集，包含电能表（含单相电能表、三相电能表、多功效电能表）、水表、燃气表、热（冷）量表等。
◆智能网关和计量装置之间采取符合各相关行业标准通信协议。对于电能表，参考行业标准DL/T 645-1997《多功效电表通信规约》实施。对于水表、燃气表和热（冷）量表，参考行业标准CJ/T 188-《用户计量仪表数据传输技术条件》实施，也可按用户要求实施其它通讯协议。
◆支持最大不少于对32台计量装置进行数据采集。
◆支持依据数据中心命令采集和主动定时采集两种数据采集模式，且采集周期能够从60秒到1天灵活配置。
◆支持对能耗数据15天以上存放。
◆支持断点续传功效，即如因传输网络故障等原因未能将数据定时远传，则待传输网络恢复正常后智能数据网关应利用存放数据进行断点续传。
◆智能数据网关和数据中心之间支持AES点对点加密通讯，密钥管理由数据中心平台统一管理。
◆支持向多个数据中心（服务器）并发发送数据。
◆含有当地配置和管理功效(专用接口配置和升级维护等)。
◆支持数据中心平台一体化配置和管理功效。
◆支持对数据采集子系统故障定位和诊疗，并支持向数据中心上报故障信息
3. 外形尺寸和接线图
4. 网关WEB设置和测试界面
5. 网络连接示例图
九、AT101智能恶意负载识别器
1.概述
采取进口嵌入式微处理器对采样数据进行分析，区分出新增使用电器特征，同时控制违禁电器（电炉、电褥子、热得快）使用，对于室内照明灯、计算机、洗衣机、电视机等正常生活和学习用电不加限制。
广泛应用于旅社、宾馆、学生公寓、集体宿舍和要求限制功率使用场所自动控制用电。
2.关键技术参数
◆额定电压：AC220V/50Hz;
◆限制功率：100-4000W(可调)；
◆相对湿度：< 80%；
◆工作温度：-20～55℃；
◆安装方法：导轨式安装;
◆安装环境：电表箱内或集中电控箱内。
3.产品命名
4.外形尺寸和接线图

5.网络控制接线图

十、AT智能电力监测仪(多功效智能电能表)
◆产品特点
AT智能电力监测仪采取高性能24位DSP高速数字信号处理，16位∑-ΔADC对输入信号交流采样，可同时测量三相电流、相/线电压、零序电流、有功无功/视在功率、功率因数、频率、有功电能、无功电能等电参数，可适适用于三相四线和三相三线等多个接线方法，计量正确度为0.5级；多时段分时计量和电能脉冲输出功效；多幅显示画面，光电隔离RS-485通讯接口。可广泛应用于广大企机关内部计量和考评，产品支持IEC687/1036和GB17215.321-标准。
◆关键性能特点
1． 有功、无功功率均可计量2～21次谐波含量。
2． 动态范围：800到1，正确度为0.5级。
3． 同时计量四象限电能（输入和输出有功电能，感性和容性无功
电能。）
4． 提供瞬时有功功率、瞬时无功功率输出脉冲用于电能校验，
也可作为电能脉冲变送输出（无源）。
5． 电能数据自动存放，长久保留。
6． 起动电流可调(出厂时设定为0.2%Ib)、电表常数可调（出厂
时设定为3200imp/kWh）。
7． 全数字域增益、相位校正和全数字校表。
8． 光电隔离RS-485通讯接口，Modbus-RTU通讯协议和DLT645协议。
9． 经过输入密码进入参数设置状态，可设置自动翻页时间、CT、
PT、接线方法、通讯地址、波特率、电能复位、分时时段、时钟校正等参数。
10．失电状态下内部时钟正常运行，存放器中数据长久保留不丢失。
11．四种费率十个时段分时计量输入和输出有功电能，感性和容性无功电能。
12．可将全天二十四小时最多分为十个时段，每个时段费率可设为峰、谷、平、尖四种费率中任何一个。
◆技术指标
输

入
标称输入
AC/DC电流1A、5A，电压100V、220V、380V
过量程
连续:1.2倍，瞬时:电流10倍/5秒，电压2倍/1秒
输入负荷
电流、电压最大为0.1VA
电能计量
四象限电能
输入和输出有功电能，感性和容性无功电能
分时计费
四种费率、十个时段（可编程设置）
累计计量
总、本月、上月、上上月累计电能
最大需量
滑差式、滑差时间1min, 滑差区间15min
电源
辅助电源
AC185-240V或AC/DC80-255V（可选）
功 耗
<4VA
正确度等级
无功电能1.0级，其它电量0.5级
工频耐压
2kV（试验电压为交流有效值）
绝缘电阻
≥100MΩ
平均无故障时间
≥100000h
工作条件
环境温度-20～60℃，相对湿度≤90%，
无腐蚀气体场所

◆外型尺寸

AT-Ⅱ AT-Ⅲ
开孔尺寸：86×86mm 开孔尺寸：92×92mm
◆经典接线
●AT-Ⅱ接线图

●AT-Ⅲ接线图（可选择遥信，遥控或电量变送输出）
