常压装置吹扫试压气密专项方案.doc

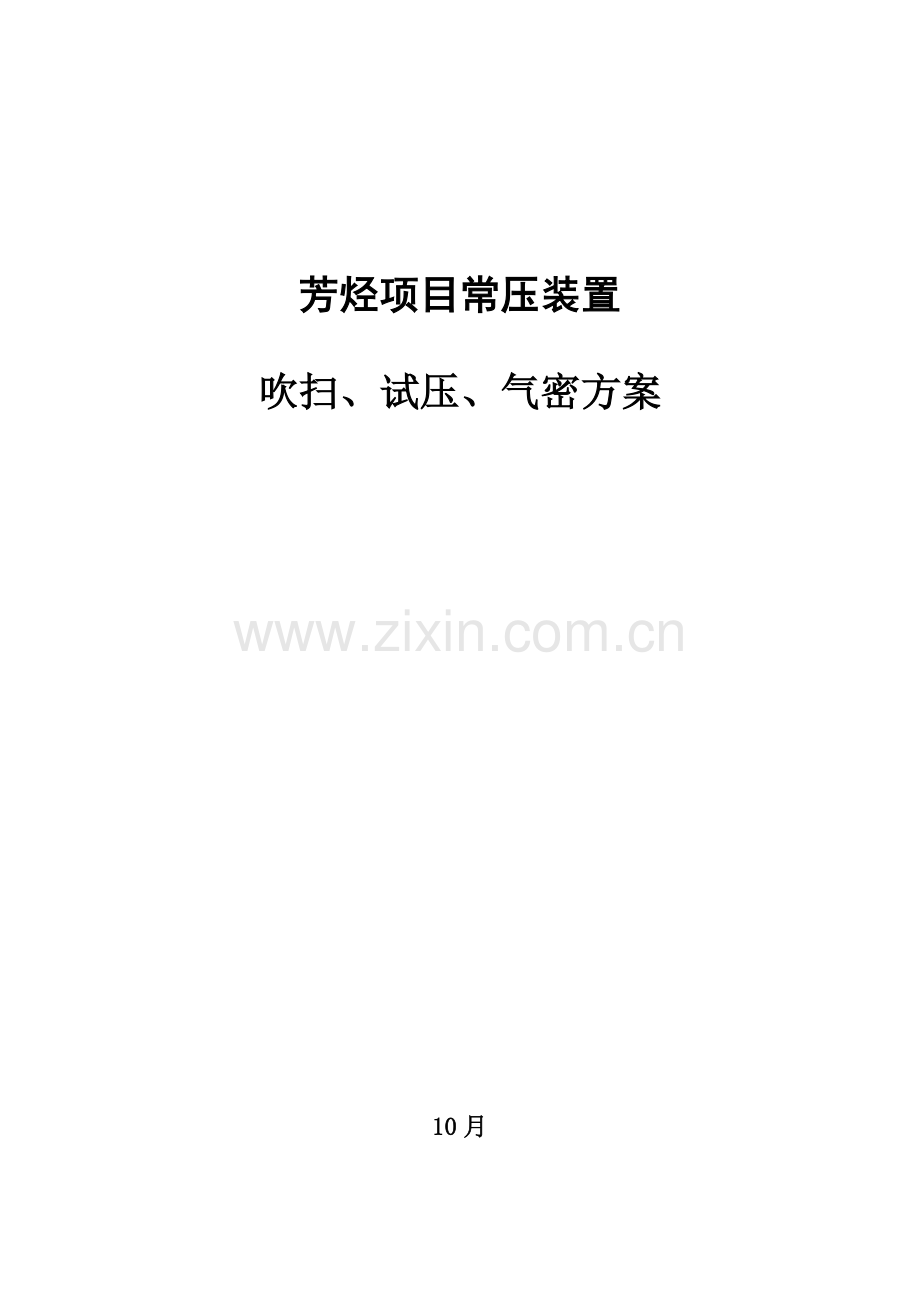

芳烃项目常压装置吹扫、试压、气密方案10月东辰控股集团有限公司芳烃项目部目 录第一章 贯通.吹扫.试压.气密.3一、蒸汽吹扫、试压目.3二、准备工作.3三、吹扫介质.3四、吹扫试压原则和规定.3五、注意事项.4六、电脱盐变压器空载及短路实验、罐体耐水压实验.5七、吹扫试压流程.7八、气密、试压流程.14第二章 试水压、水冲洗及水联运.17一、压力实验.17二、系统气密实验.17二、水冲洗.17三、水联运.18第一章 贯通、吹扫、试压、气密目是清除管线及设备内杂物，检查管道焊缝、法兰、阀门、压力表等静密封点密封状况。检查并掌握各特殊阀门性能和使用状况。一、蒸汽吹扫、试压目清除管道、设备内铁锈、焊渣等杂物；贯通流程；检查法兰、焊缝有无泄漏；检查设备、管道热态下热膨胀状况。二、准备工作装置设备、管道安装完毕并清扫干净。熟悉流程、明确吹扫给汽点及排汽点。加好关于盲板并做好记录。关闭泵出入口阀门、装好泵入口过滤网。拆除调节阀、流量计、限流孔板并关闭其切断阀。拆除量程低于200温度计并装好丝堵。吹扫时蒸汽压力不低于0.8 MPa(表)、压缩空气压力不低于0.5Mpa(表)。三、吹扫介质蒸汽.压缩风，水。四、吹扫试压原则和规定新装置在开工前先运用蒸汽贯通吹扫，以便清除施工中遗留在管线内铁渣、焊渣、泥土等杂物，防止发生设备管线堵塞。 在贯通吹扫、试压过程中对每条管线、设备在有专人负责，分工明确，记录齐全，每条管线试压完毕，要有试压人和验收人签名。（1）改好吹扫试压流程，明确起点、终点、给汽点、排空点、看压点、并在指定点安装适当压力表；（2）吹扫前将管线上孔板、流量计、过滤器疏水器、调节阀、止回阀、液面计拆卸下来，将压力表隔断阀关死，取下超程温度计，一次仪表手阀，引压线根阀关死；（3）吹扫时，阀门全开防止杂物堵塞阀门；（4）吹前要检查管线支架牢固限度，不能满足规定要进行加固，特别用蒸汽吹扫时还要考虑管道膨胀规定，吹扫时要先进行排水，再升温暖管，防止水击；（5）吹扫时管线与设备相连处必要隔开，以防脏物吹入设备内部，不可向塔内填料、塔板和冷换设备、泵内吹扫。当扫这些设备时，断开入口法兰向外吹扫干净后，再吹扫这些设备，有付线设备先走付线再走设备；（6）吹扫时，管线中间阀门全开，各低点排凝打开，先缓慢给汽预热，然后逐渐加大蒸汽量，吹扫至管内无脏物为止；（7）吹扫时，每个系统阀门开关一次，检查与否灵活好用；（8）冷换设备吹扫时，先走跨线，后进设备，一程通汽吹扫时另一程必要放空，以防憋压。（9）吹扫试压过程中，不许向塔内吹扫，冷回流和中段回流吹扫试压时，禁止向塔内擅自放汽，必要做到统一指挥，防止吹坏塔内构件；（10）吹扫试压过程中，禁止将汽串入炉膛；（11）吹扫过程中可用0.25磅小锤敲击管线，使管线内杂物吹洗干净，但不可损伤管线；（12）吹扫通过排凝阀，放空阀时，打开排凝阀、放空阀排除管线，设备内杂物，继续吹扫；（13）对吹扫规定高管线，可在吹洗达到规定后，再逆流吹洗至干净为止；（14）吹扫过程中发现问题，应停止进行，泄压解决后继续吹洗，吹扫时在管线最后一道阀门处检查吹洗质量，水洗时，排出端水色，透明度与入口处目测一致，氮气吹扫时，在排出口用白布或有白漆靶板检查5分钟内其上无铁锈、尘土、水份或其她脏物为合格，蒸汽吹扫时用表面光洁铝板检查，每次用新靶板：持续检查两次，靶板上每次肉眼可见冲击斑痕不多于10点，每次不不不大于1mm为蒸汽吹扫合格；（15）吹洗完毕，将容器、塔底人孔打开，掏尽脏物或从放空阀放掉，将拆卸下来孔板，流量计、调节阀等设施恢复原位，安装好卸开法兰并把紧；（16）吹扫完毕后，拆开法兰复位，打开各压力表手阀，安全阀隔断阀，关闭关于阀门进行试压；（17）有安全阀塔及容器试压时，安全阀下手阀必要关死，试压时用压力表一定好用，不能超压；（18）各泵体不用试压，严防泵体超压，损坏机械密封；（19）管线试压应憋压20分钟，换热器住逐台憋压检查管线、阀门、法兰有无泄漏；（20）塔内试压要缓慢进行，防止冲翻塔盘和填料，冲坏浮球、液面计；（21）试压过程中发现问题，在泄压解决，然后再重新试压，直到合格为止；五、注意事项1、排净冷凝水，缓慢给汽。不得将杂物扫向塔、容器、泵、冷换设备等。2、应采用先走副线、拆法兰、加盲板等办法。分清主次，先吹扫主线，后吹扫支线。3、吹扫冷换设备时，一程吹扫另一程打开放空防止憋压。向塔内吹扫时打开塔顶、塔底放空，缓慢给汽防止冲翻塔盘。注意安全防止烫伤或杂物飞溅伤人。4、蒸汽吹扫时，要逐段排出冷凝水，禁止水击，开排凝要缓慢，防止蒸汽伤人。5、注意不要把脏物吹到已扫净管线里。6、加强联系协调工作，公用及系统管线吹扫时要先联系，后给汽。7、试压时，每一种看压点必要有专人监护，不得超压，常压容器不得带入憋压。8、各系统试压结束泄压入塔时，应缓慢开阀，不得过快，防止吹翻塔板9、加热炉贯通试压时要一组一组地试，防止发生设备管线堵塞，介质为水、蒸汽和风。 在贯通吹扫、试压过程中对每条管线、设备在有专人负责，分工明确，记录齐全，每条管线试压完毕，要有试压人和验收人签名。六、电脱盐变压器空载及短路实验、罐体耐水压实验1、电脱盐变压器空载实验电脱盐变压器空载实验是为了检查电脱盐罐内电极板、高压电引入棒、高压电引入系统等部件安装质量。当电脱盐变压器、高压电引入棒、高压电联接器和电极板所有安装好，电极套管、金属保护软管和高压电引入棒内布满变压器油后，可以进行空载送电实验。空载送电实验时，普通将电压转换开关调至主分接档，若为交直流电脱盐变压器，为防止空载送电冲击电压击穿硅整流元件，可以将交直流切换开关切到交流输出状态。实验时，离开电脱盐罐一定距离，给变压器送电，若正常，控制柜上电压表显示变压器主分接档所相应输出电压，电流表显示电流为“0”，表白变压器空载实验正常。若空载实验时，变压器电流很大，电压很低就阐明空载实验不合格。应检查电极引入棒或电脱盐罐内电极板安装与否牢固，解决完毕后，再进行空载实验，直至合格。2、电脱盐变压器短路实验为了适应电脱盐罐内复杂工况条件，电脱盐变压器设计成了100%全阻抗变压器，以保证变压器在电脱盐罐内电极板瞬间“拉水链”，还是长时间短路时，电脱盐变压器都能正常工作而不至于损毁变压器线圈。电脱盐变压器短路实验正是检查变压器这一性能手段，短路实验前，先将变压器电压转换开关调至主分接档，将带电电极板用导线接地，接地完毕后，离开电脱盐罐一定距离，然后在配电柜上给电脱盐变压器送电，此时，控制柜上变压器高压电压表指针批示为“0”，变压器低压侧电流为变压器额定电流。实验完毕后，拆去接地线和短接线。3、电脱盐罐耐水压实验电脱盐罐封罐后，对电脱盐罐作耐水压实验，实验压力按电脱盐罐规定实验压力拟定。检查高压电引入棒、旋转采样器以及各也许渗漏点，保证无渗漏现象。不容许用蒸汽代替水压实验。运营一周期停工检修时，不容许150以上温度蒸汽蒸罐和吹扫，以免高压电引入棒和聚四氟乙烯绝缘吊挂受高温而损伤。三、射频导纳界位仪调校射频导纳界位仪出厂前按订货规定已调校好，但通过长途运送或长期库存后在安装使用前或仪表大修后，需要对射频导纳界位仪进行调校。射频导纳界位仪变送器模块上设有“正”、“反”作用开关，咱们规定作用开关置于“正”作用位置。射频导纳界位仪调校采用界位调校法来调校，调校办法如下：1、调校前应先将零位粗调旋钮旋转至“1”档位置，量程粗调旋钮同样也旋转至“1”档位置，然后分别将零位细调，量程细调，阻尼调节逆时针方向旋转究竟。2、给电脱盐罐内装满原油（不要注水），顺时针方向调节零位粗调旋钮，使输出电流不大于4mA.3、顺时针方向调节零位细调电位器（细调螺钉），使输出电流至4mA精确值。4、给电脱盐罐内装水（从水冲洗管线给水，给水要慢），使水界面至满量程位置(在最高采样口刚好放出水来)。顺时针调节量程粗调旋钮，使输出电流不大于20mA。5、顺时针调解量程细调电位器（细调螺钉）,使输出电流至20mA精确值。6、重复升高，减少油水界面，使之为零界位或满界位，按3、5两项将4mA、20mA调到精确值为止。7、射频导纳界位仪普通不调阻尼值，阻尼值出厂时已设定至510s。8、调校射频导纳前应仔细阅读使用阐明书。七、吹扫流程1、工艺管线给汽点常压吹扫流程实验压力Mpa(表)介质装置介区原料油自罐区来线引汽 原料油线P1101至罐区断法兰吹扫 开工循环线P1806至P1806断法兰吹扫 破乳剂线CL1101至P205AB出口阀断法兰吹扫 FIQ1101拆下走跨线 E1-101壳层入口断法兰吹扫干净 后走跨线 E1-102管层入口断法兰吹扫干净后走跨线 E1-103管层入口断法兰吹扫干净后走跨线 E1-104AB管 层入口断法兰吹扫干净后走跨线 E1-104CD管层入口断 法兰吹扫干净后走跨线 M101AB断法兰吹扫 D101AB 入口断法兰吹扫 1.0蒸汽装置介区原料油自罐区来线、脱前重油自重油制芳烃装置来线同步引汽（引接力蒸汽） 至重催装置断法兰吹扫 D100AB出口及跨线断法兰吹扫 FV1201拆下走跨线 E1-105AB管层入口断法兰吹扫干净 后走跨线 E1-106AB管层入口断法兰吹扫干净后走跨线 E1-107壳层入口断法兰吹扫干净后走跨线 E1-10 8AB管层入口断法兰吹扫干净后走跨线 E1-108CD管层 入口断法兰吹扫干净后走跨线 C101入口入口断法兰 吹扫 1.0蒸汽脱后重油至重油制芳烃装置来线引汽 至重催装置断法兰吹扫 至装置内吹扫接力蒸汽1.0蒸汽电脱盐退油线引汽 D100AB出口断法兰吹扫 P110电脱盐退油泵入口断法兰吹扫 P110电脱盐退油 泵跨线 电脱盐退油线P1307至P1807前断法兰吹扫1.0蒸汽C101抽出线引汽 C101抽出线断法兰吹扫 P101AB入口过滤器断法兰吹扫1.0蒸汽P101AB出口引汽 （F101两路进料同步引接力蒸汽） E1-109AB管层入口断法兰吹扫干净后走跨线 FV1501A B拆下走跨线 F101两路出口断法兰吹扫干净后连接 C102进料入口断法兰吹扫1.0蒸汽D101暂时线引汽 E101壳层出口断法兰吹扫 C101顶气相线断法兰吹扫 安全阀副线 至D201安全阀放空罐入口断法兰吹扫 罐顶低压瓦斯线 至D203低压瓦斯分液罐入口断法兰 吹扫 底部抽出线 P102AB入口过滤器断法兰吹扫 P102A B出口引接力蒸汽 FV1702拆下走跨线 溶剂油出装 置界区断法兰吹扫 装置界区引 接力蒸汽 至罐区断法兰吹扫 FV1601拆下走跨线 C102冷回 流线断法兰吹扫 底部酸性水线 P103AB入口过滤器断法兰吹扫 1.0蒸汽C102顶火炬线引汽 C102顶火炬线断法兰吹扫 C102顶火炬线 至D201安全法放空罐入口断法兰吹扫1.0蒸汽常一线抽出线引汽 C102常一线抽出线断法兰吹扫 FV1606拆下走跨线 C103上部 至C102上部气返线 断法兰吹扫 P104AB入口过滤器断法兰吹扫 P104AB出口引蒸汽 F1-102壳层入口断法兰吹扫干 净后走跨线 E102壳层入口断法兰吹扫 FV1801 拆下走跨线 溶剂油出装置界区断法兰吹扫 装 置界区引接力蒸汽 至罐区断法兰吹扫 不合格油线至P1807前断法兰 吹扫1.0蒸汽常二线抽出线引汽 C102常二线抽出线断法兰吹扫 FV1607拆下走跨线 C103下部 至C102上部气返线 断法兰吹扫 P105AB入口过滤器断法兰吹扫 P105AB出口引蒸汽 F1-105AB壳层入口断法兰吹扫 干净后走跨线 F1-103壳层入口断法兰吹扫干净 后走跨线 E103壳层入口断法兰吹扫 FV1802拆 下走跨线 柴油出装置界区断法兰吹扫 装置界 区引接力蒸汽 至罐区断法兰吹扫 不合格油线至P1807前断法兰 吹扫1.0蒸汽P106AB出口引汽 EI107管层入口干净后走跨线 E201管层入口断法兰吹 扫干净后走跨线 FV1602拆下走跨线 C102常一中 返回线断法兰吹扫 P106AB出入口跨线 C102常一中抽出线断法兰吹扫1.0蒸汽P107AB出口引汽 E1-109AB壳层入口断法兰吹扫干净后走跨线 E1-108CD 壳层入口断法兰吹扫干净后走跨线 E1-108AB壳层入 口断法兰吹扫干净后走跨线 E1-106AB壳层入口断法兰 吹扫干净后走跨线 E1-104CD壳层入口断法兰吹扫干 净后走跨线 E1-104AB壳层入口断法兰吹扫干净后走跨 线 E104AB管层入口断法兰吹扫干净后走跨线 FV1 803拆下走跨线 渣油出界区处断法兰吹扫 去加热炉燃料油线管P1501前断法兰吹扫1.0蒸汽渣油出装置线界区引汽 至罐区断法兰吹扫1.0蒸汽轻污油出装置线装置界区引汽 至罐区断法兰吹扫 P202出口止回阀断法兰吹扫 P201出口止回阀断法兰吹扫1.0蒸汽开路循环线装置界区引汽 至罐区断法兰吹扫1.0蒸汽D100A引汽 M101A FV1302拆下走跨线 E105AB管层入口断法兰 吹扫干净后走跨线 P108AB出口止回阀断法 兰吹扫 LV1302拆下走跨线 P108AB出口止回阀断 法兰吹扫 含盐污水线 LV1301拆下走跨线 E105AB壳层入口 断法兰吹扫干净后走跨线 E106壳层入口断法兰吹扫 干净后走跨线 至隔油池断法兰吹扫 安全阀副线 至隔油池断法兰吹扫1.0蒸汽D100B引汽 M101A FV1303拆下走跨线 E109AB出口止回阀断法 兰吹扫 E109AB入口过滤器断法兰吹扫 冷注水线管FW1302至FV1301前断法兰吹扫 安全阀副线 至隔油池断法兰吹扫 1.0蒸汽2、公用工程给汽点常压吹扫流程实验压力Mpa(表)介质燃料油来油线装置界区引汽 至罐区断法兰吹扫 FIQ1502拆下走跨线 HV1502拆下走跨线 F101各油 嘴拆下吹扫 PV1501拆下走跨线 燃料油回油线装置界区断法兰吹 扫1.0蒸汽燃料油回油线装置界区引汽 至罐区断法兰吹扫1.0蒸汽D203低压瓦斯罐暂时线引汽 罐顶低压瓦斯线 FA103AB拆下吹扫干净后连接 F101低压火嘴断法兰吹扫 罐底排污开阀放空吹扫 火炬线至安全阀出口线断法 兰吹扫 安全阀副线 至D201安全阀放空罐入口断法兰吹扫1.0蒸汽主燃料气线装置界区引汽F101长明灯线拆下吹扫 FA102AB拆下吹扫干净后连接 D204入口断法兰吹扫 罐顶主燃料气线 FIQ1504拆 下走跨线 FIQ1504拆下走跨线 HV1501拆下走跨线 FA102AB拆下吹扫干净后连接 F101各火嘴拆下吹扫 罐底排污开阀放空吹扫 火炬线至安全阀出口线断法 兰吹扫 安全阀副线 至D201安全阀放空罐入口断法兰吹扫 1.0蒸汽地下污油罐火炬线引汽 至D201安全阀放空罐入口断法兰吹扫1.0蒸汽安全法放空罐暂时线引汽 主火炬线装置界区断法兰吹扫 P201入口断法兰吹扫1.0蒸汽1.0MPa蒸汽自装置界区来 D212蒸汽分水罐入口断法兰吹扫 D212蒸汽分水罐顶 蒸汽线 PV2401拆下走跨线 F101过而蒸汽入口断 法兰吹扫 C102、C 103上部、C103下部 注气线断法兰吹扫 PV4101拆下走跨线 至D201汽包0.35MPa 蒸汽出口断法兰吹扫 至各吹扫点断法兰吹扫 F101炉膛灭火蒸汽断法兰吹扫 F101 雾化蒸汽断法兰吹扫1.0MPa蒸汽除盐水自装置界区来 FI2201拆下走跨线 D205AB入口断法兰吹扫 FI2202拆下走跨线 D207AB入口断法兰吹扫 FI2203拆下走跨线 D206AB入口断法兰吹扫0.3MPa除盐水除氧水自装置界区来 PV4101拆下走跨线 LV4101拆下走跨线 D214加药 D211汽包 D211汽包入口断法兰吹扫 器入口断 E201蒸汽发生器壳层 D213排污扩容器 法兰吹扫 D213排污扩容器 入口断法兰吹扫 D213排污扩容器出口开阀放空吹扫 0.3MPa除氧水净化水自装置界区来 LV2301拆下走跨线 D209电脱盐注水罐入口断法兰吹 扫 D209电脱盐注水罐 P108AB重油注水泵入口断 法吹扫 LV2301拆下走跨线 D208塔顶注水罐入口断法兰吹扫 P208AB塔顶注水泵入口断法兰吹扫1.0MPa蒸汽P208AB塔顶注水泵出口暂时线引汽 FI2301拆下走跨线 至C102塔顶注水点断法兰吹扫1.0MPa蒸汽新鲜水自装置界区来 FI2201拆下走跨线 D205AB入口断法兰吹扫 FI2202拆下走跨线 D207AB入口断法兰吹扫 FI2203拆下走跨线 D206AB入口断法兰吹扫 至管SSW-P-2301前断法兰吹扫0.3MPa新鲜水仪表风自装置界区来 D210净化风罐入口断法兰吹扫 FI201AB拆下吹扫干净 后连接 到各用点开阀放空吹扫0.47MPa仪表风压缩空气自装置界区来 到各用点开阀放空吹扫0.75MPa压缩空气P209AB出口暂时线引汽 至重催断法兰吹扫1.0MPa蒸汽P209AB入口临 时线引汽 至卸车口开阀放空吹扫 至D205AB氨水罐断法兰吹扫1.0MPa蒸汽P203AB出口线引汽 至C102塔顶注胺点断法兰吹扫1.0MPa蒸汽P203AB入口暂时线引汽 至D205AB氨水罐断法兰吹扫1.0MPa蒸汽P205AB出口线引汽 至M101A破乳剂注入点前断法兰吹扫 至M101B破乳剂注入点前断法兰吹扫 至E1-101破乳剂注入点前断法兰吹扫1.0MPa蒸汽P203AB入口暂时线引汽 D207AB破乳剂罐断法兰吹扫1.0MPa蒸汽P206出口暂时线引汽 D207AB破乳剂罐断法兰吹扫1.0MPa蒸汽P206入口暂时线引汽 D207AB破乳剂罐断法兰吹扫1.0MPa蒸汽P204AB出口线引汽 至C102塔顶注缓蚀剂点断法兰吹扫1.0MPa蒸汽P203AB入口暂时线引汽 D206AB缓蚀剂罐断法兰吹扫1.0MPa蒸汽P207出口暂时线引汽 D206AB缓蚀剂罐断法兰吹扫1.0MPa蒸汽P207入口暂时线引汽 D206AB缓蚀剂罐断法兰吹扫1.0MPa蒸汽八、 试压、气密流程1、 脱前、脱后原油及电脱盐某些气密 加盲点：原料油线界区处、E1-101破乳剂注入点、脱前、脱后原油来去重催线装置界区处、C101闪蒸塔进料处、开工循环线P1806至P1804处关闭。给汽点常压试压、气密流程气密压力Mpa(表)介质原油自界区来线及各换热器出口引汽 开工闭路循环线P1806至P1805处气密 破乳剂线至P205AB出口气密 原油自罐区来线气密 FIQ1101气密 E1-101壳层气密 E1-1 02管层气密 E1-103管层气密 E1-104ABCD管层气密 脱前原油自重催来线装置界区处气密 D110跨线脱后原油至重催线装置界区处气密 M101AB D110AB 电脱盐出入口 P110退油泵跨线 电脱盐退油线 至管P1807处气密 E105AB管层 D110AB注水线P108AB注水泵入口气密E105AB管层 D110含盐污水线 E106壳层 含盐污出装置处气密气密循环注水线 FICQ1201 E1-105AB管层气密 E1-106 管层气密 E1-107壳层气密 E1-106ABCD管层气密 C101进料处气密1.0蒸汽给压点常压试压试压压力Mpa(表)介质P108AB循环注水泵配暂时新鲜水线D209引新鲜水 D110冷注水线 D110AB装满水 LV1302 FV1302 M101A D110A M101B D110BD110AB升到试压压力后，停泵对D110AB进行检查有无泄漏状况。1.92新鲜水2、 闪底油、闪蒸塔、常压塔、D101常压塔回流产品罐、汽提塔气密 常压塔进料线加盲，别的与常压塔、闪蒸塔及汽提塔相连管线阀门关闭。给汽点常压气密流程气密压力Mpa(表)介质常压塔低引汽 C102常压塔气密 C101闪蒸塔蒸塔 EI-101管层气密 E101壳层 D101气密 D203入 口气密常一线抽出 C103上部 汽返至C101线气密 常二线抽出 C103下部 汽返至C101线气密0.1蒸汽P101AB出口引汽 P101AB出入口跨线 C101塔低抽出阀气密 E1-109AB管层 FV1105A F101 C102进料线FV1105B F101 气密1.0蒸汽3、 冷回流、石脑油、酸性水及常二中气密 C102冷回流线、常二中抽出及返回线加盲给汽点常压气密流程气密压力Mpa(表)介质P102AB出口引汽 P102AB出入口跨线 D101石脑油出口气密 FV1701 石脑油至罐区装置界区处气密 FV1601 冷回流反塔线气密0.1蒸汽P103AB出口引汽 P102AB出入口跨线 D101水包出口气密 Ldv1702 酸性水出庄主界区处气密 酸性水至注水罐D108AB入口气密1.0蒸汽P106AB出口引汽 P106AB出入口跨线 C102常二中抽出线气密 E1-107管层气密 ET1602 常二中返回线气密0.1蒸汽4、常一线外放、常二线外放、常压渣油外放线及轻污油线气密 常一线汽提塔底阀关闭、常二线提塔底阀关闭、渣油塔底阀关闭。溶剂油出装置界区加盲、柴油出装置界区加盲、渣油出装置界区加盲、轻污油出装置界区加盲。给汽点常压气密流程气密压力Mpa(表)介质P104AB出口引汽 P104AB出入口跨线 C103常一中出口线气密 E1-102壳层气密 E102管层气密 FV1801 溶剂油装置界区处气密不合格线至P1807处阀关气密0.1蒸汽P105AB出口引汽P105AB出入口跨线 C103常二中出口线气密E1-105AB壳层气密 E1-103B壳层气密 E103壳层气密 FV1802 柴溶剂油装置界区处气密 不合格线至P1807处阀关气密0.1蒸汽P107AB出口引汽P107AB出入口跨线 C102底渣油线抽出线气密E1-109AB壳层 E1-108CD壳层 E1-108AB壳层E1-106AB壳层 E1-104CD壳层 E1-104AB壳层E104AB壳层 渣油出装置线装置界区处气密 开路循环线装置界区处气密0.1蒸汽轻污油引汽轻污油出装置线装置界区处气密P201出口止回阀气密P202出口止回阀气密0.1蒸汽4、 公用工程某些气密 燃料气线装置界区处加盲、燃料油来回油线装置界区处加盲。给汽点常压气密流程气密压力Mpa(表)介质D203暂时线引汽 D203气密 FA103AB F101低压火嘴阀处气密0.1蒸汽燃料气线装置界区处引汽 燃料气线装置界区处气密 D204气密 HV1501 FA102AB F101低压火嘴阀气密 FA101AB F101长明灯阀气密0.1蒸汽燃料油来油线引汽 燃料油来油线装置界区处气密 F101燃料油阀气密FIQ1502 HV1502 燃料油回油线装置界区处气密 PV15010.1蒸汽第二章 试水压、水冲洗及水联运一、压力实验(1)试压介质除非另有特殊规定，普通使用清洁水和蒸汽做管道静液压实验。(2)实验仪表 实验至少应有2只压力表与待实验设备或系统相连。普通设备高点处设计有1只压力表。此外，管路或塔器试压时，应在管线低点或塔器底部安装1只压力表，由于底部压力最高。试压过程中应对照2个压力表保证无误。重要塔器或设备上还应有压力记录仪表，可用于记录实验过程并长期保存。(3)试压过程 关闭管道系统所有排液口，打开高位放空口，向待实验系统注水，直到系统布满水。关闭所有放空和排凝，运用实验泵将系统压力升高到规定值。关闭实验泵及出口阀，观测系统压力，管路试压需保持半小时内压力维持不变，试压合格。塔、容器和设备压力用蒸汽试压，应在1h内保持不变。试压结束后，打开系统排凝阀放水，同步打开高位通气口，防止系统形成真空损坏设备。静水试压后来.开工前还必要用空气、氮气或蒸汽对设备进行气体压力实验，以保证法兰、盘根等静密封点气密性，并检查静液压实验后来设备存在泄漏点。二、系统气密实验冷回流、中段回流、 溶剂油、柴油、石脑油、电脱盐、等系统可以与塔分开进行吹扫试压。蒸汽吹扫过程也是赶空气过程，一种独立吹扫系统排凝和放空冒出蒸汽要达2h。常压塔与溶剂油、轻柴油汽提塔同步进行试压试密，三塔下部通入蒸汽，并打开三塔底部排凝阀放水后关闭。当系统达到最高操作压力后停止进汽，仔细检查所有密封、焊缝、人孔。其他高压单元可以用0.8一1.0MPa蒸汽试压试密。注意防止系统停蒸汽后导致负压而损坏设备。三、水冲洗 1.水冲洗目及条件进一步清除设备、管道内杂物，为水联运做准备。某些机泵带负荷试运。装置吹扫试压工作己完毕。设备、管道、仪表达到生产规定。装置排水系统畅通。应拆法兰、调节阀、仪表等均已拆完，应加盲板均已加好或关闭，关于放空阀都打开，没有放空阀系统拆开法兰以便排水。机泵单机试运完毕，泵入口过滤器清理干净再重新装好。水、汽、风等所有引人装置。 2.注意事项 (1)一方面向常压塔内装水，待塔底排水澄清时再关闭塔底排水阀继续向塔内装水。最高水位为最上抽出口。(2)必要通过设备如换热器、机泵、容器等，应打开入口放空阀或拆开入口法兰排水冲洗，待水干净后再引入设备。冷换设备先将副线冲洗干净再冲洗设备。(3)严格按流程进行，冲洗干净一段流程或设备，才干进人下一段流程或设备。(4)仪表引压线在工艺管道冲洗干净后才干引水冲洗。(5)关闭与冲洗管道连接蒸汽、风、瓦斯及与反再系统关于阀门。并把排凝或放空打开，以防窜水。(6)为防止流程不通憋压，在进水前先将该系统放空阀打开。启动机泵时防止电流超负荷烧坏电机。(10)在冲洗连接塔器管线此前，安装法兰连接短管和挡流板，这种办法可以防止将异物冲洗进塔或容器内。3.水冲洗流程 (1) 从P-102人口引人新鲜水，冷回流线进入常压塔 (2)当水位到达后，自上而下逐条管线由塔内向塔外进行冲洗，并在设备进出口、调节阀处及流程末端放水；(3)冲洗过程尽量运用系统流程建立冲洗循环，以节约用水；（4)在滤网持续12h保持清洁时、可判断冲洗已完毕。四、水联运1.目 暴露工艺、设备缺陷及问题，对设备管道进行水压实验。打通流程、考察机泵、测量仪表和调节仪表性能。熟悉流程、掌握仪表、技术练兵。2.准备工作(1)水冲洗完毕，孔板、调节阀、法兰等安装好。(2)泵入口过滤器清洗干净重新安装好。(3)塔顶放空打开，汽提塔顶挥发线阀打开，改好水联运流程。(4)关闭设备安全阀前闸阀。3.注意事项(1)试运过程中对设备、管道、设施进行详细检查，无水珠、水雾、水流出为合格。（2)控制好泵出口阀门开度，防止电流超负荷烧坏电机。（3) 机泵持续运转8h以上，检查轴承温度、振动状况，运营平稳无杂声为合格。备用泵切换运营。(4) 仪表尽量投用，调节阀经常活动，有卡住现象及时解决。(5)成品油线、污油线在罐区进罐前和污水解决厂排水，其她出装置管线与关于部门协调好，避免窜水。（6) 水联运要达到2h次以上。每次运营完毕都要打开低点排凝把水放净。清理泵入口过滤器，加水再次联运。（7）水联运完毕后，放净存水，拆除泵人口过滤网。用压缩空气吹净存水。4.水联运流程从P102人口引人新鲜水，通过冷回流进入常压塔。新鲜水 P102AB FIC1601 C102 P107AB E1-109AB壳层 E1-108ABCD壳层 E1-106AB壳层
