嘉兴（上海）华府国际广场
H型钢拔除工程

施

工

方

案

编制人：

审核人：

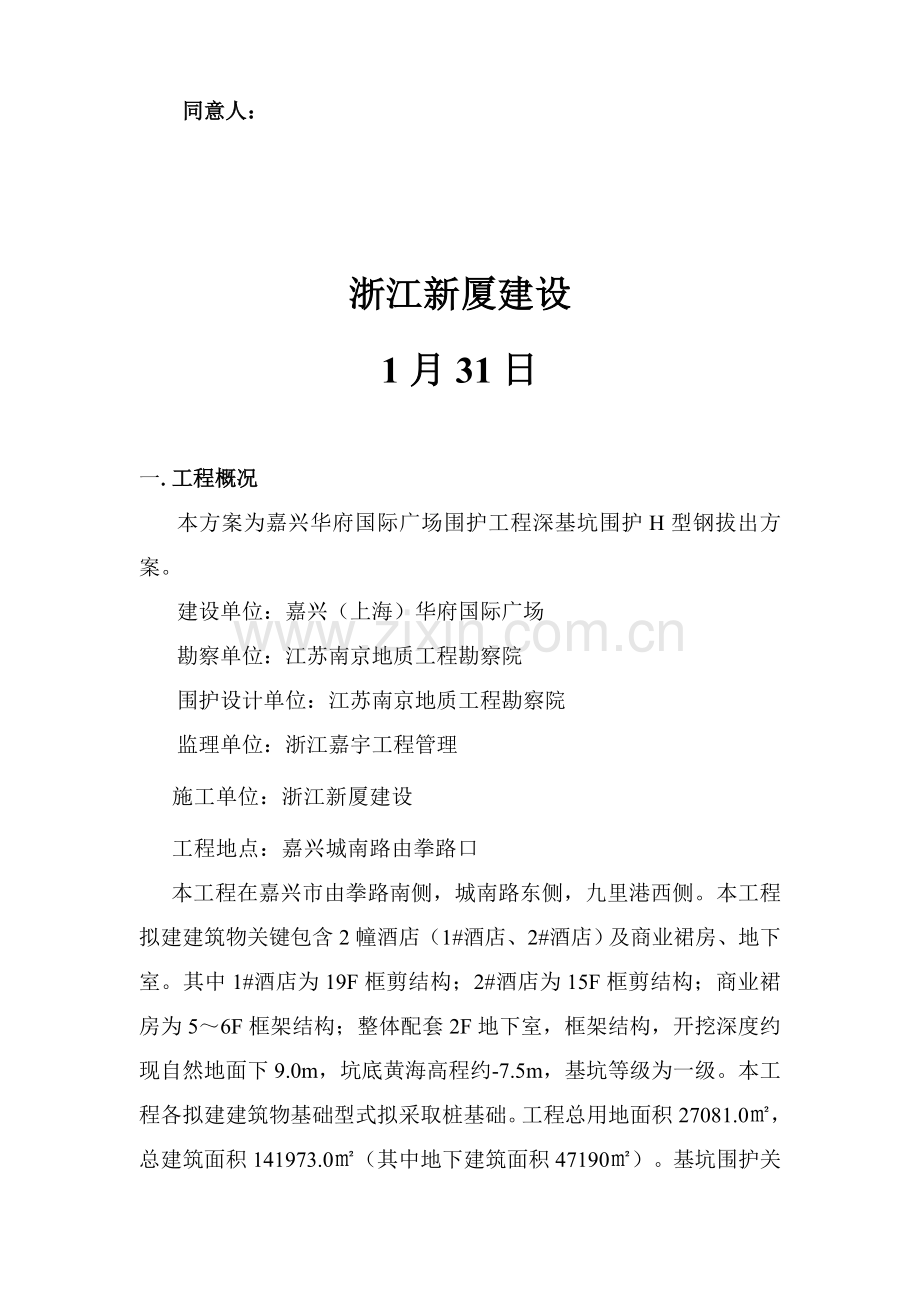

同意人：

浙江新厦建设
1月31日

一.工程概况
本方案为嘉兴华府国际广场围护工程深基坑围护H型钢拔出方案。
建设单位：嘉兴（上海）华府国际广场
勘察单位：江苏南京地质工程勘察院
围护设计单位：江苏南京地质工程勘察院
监理单位：浙江嘉宇工程管理
施工单位：浙江新厦建设
工程地点：嘉兴城南路由拳路口
本工程在嘉兴市由拳路南侧，城南路东侧，九里港西侧。本工程拟建建筑物关键包含2幢酒店（1#酒店、2#酒店）及商业裙房、地下室。其中1#酒店为19F框剪结构；2#酒店为15F框剪结构；商业裙房为5～6F框架结构；整体配套2F地下室，框架结构，开挖深度约现自然地面下9.0m，坑底黄海高程约-7.5m，基坑等级为一级。本工程各拟建建筑物基础型式拟采取桩基础。工程总用地面积27081.0㎡，总建筑面积141973.0㎡（其中地下建筑面积47190㎡）。基坑围护关键采取SMW工法加三道旋喷锚桩（局部四道）围护形式。
二、工程简述：
基坑规模：当地下车库基坑周长约648m，开挖面积约为23692m2。
本工程地下车库±0.000相对于黄海标高4.26m；场地相对标高别为-2.75m，此次采取相对标高。
地下室底板板面标高有-10.65m（基础底板厚有600mm，垫层100mm），基础边承台高有1.6m，即承台底标高为-12.35m（C15素混凝土垫层，垫层厚100mm）；基坑开挖深度按外墙承台垫层底考虑，基坑开挖深度9.60m，局部坑中电梯井区域挖深1.2-1.5m。
三、周围环境简述
本工程基坑北侧为由拳路，西侧为城南路，东侧为九里港，南侧为售楼处，且周围管线分布较多。
西侧；基坑西侧为污水管，埋深约2.9米。
北侧：基坑北侧有污水管，埋深约2.9米；广电管线，埋深约0.65米；雨水管，埋深3.2米；电信管，埋深1.32米；移动管，1.47米。
型钢拔除工作要等到地下室顶板浇筑完，而且达成设计养护强度，且外墙和围护墙之间缝隙回填至第二道锚桩下0.5m，待腰梁拆除后再回填至压顶梁底并保持梁面清洁，方可进入型钢拔除工作。
四、拔除H型钢应含有现场条件
1. 现场要留出一定空间，确保拔除H型钢吊车旋转、起拔余地和空间。本工程施工场地狭小为了确保型钢顺利拔除，应确保基坑四面有9M～10M宽吊机行走及起吊工作范围。
2. 现场要含有H型钢临时堆放整理场地及H型钢运输车辆进出道路。标准上每一天或每二天外运一次。依据现场拔除情况而定。
3. 现场要有卡车装车场地。依据现场场地情况，运输车辆确定在基坑外。（顶板区域应满足25T吊车行驶起吊要求）
4. 在H型钢拔除前，基坑四面应该对原圈梁上覆土清除洁净。
5．基坑已经回填并扎实。
6．夜间施工现场应含有足够照明设备。

五、操作工艺

㈠.型钢拔除工艺
1. 采取液压千斤顶，利用混凝土圈梁反力座，逐步将H型钢顶出地面。
2．拔除次序：依据现场土方回填情况，必需确保两台H型钢拔出设备同时施工。
3．型钢拔除后围护体系即失去挡土和止水功效。应加强基坑周围建筑物变形观察。

六、顶板加固方法及施工道路
1、现场施工场地狭小，西侧部分吊机设备需在顶板上进行施工。顶板需满足吊机行使及施工要求。提议加固方案采取扣件式钢管顶板下加固，立杆间距800*800步距3步分别为30CM，180CM和顶板下10CM。木楞30CM通长采取木楔顶紧。顶板上采取20CM黄沙铺设上铺道板或钢板。以扩散吊机行驶时轮压应力，吊机在施工时住承重支腿支撑在地下室外墙上，副支腿下采取钢板铺设。具体按设计单位依据吊机重量核实后加固方案为准。西侧为现有硬地坪能满足施工要求。

七、机械设备、人员配置

机械设备
序
名 称
规 格
数 量
备 注
1.
汽车吊
20-25T
2台

2.
液压千斤顶
400T
4套

3.
超高压油泵
BZ70
2台

4
平板运输汽车
20T
3辆

5
气割具
氧气、乙炔
2套

施工人员
职 名
工 作 内 容
人数
备 注
专业班长
抓生产进度、质量、全方面组织管理
1

电焊工
负责电焊、切割操作
2

电 工
负责现场用电安装及安全用电
1

起重工
负责型钢移位起吊，就位，装卸指挥
4

辅助工
搬运等杂物工作
2

累计

10

劳动力配置上，依据工程需要可作合适调整，以满足工程进度。

八、现场管理网络
项目经理：

项目副经理兼项目工程师：

施工队长 施工队长 安全员 材料员 质量统计员

九、进度计划
本围护工程累计施工型钢约580根，计划投入2套设备，分二个阶段进行施工。具体见附图

十、工期方法
1. 采取一班作业制，施工时间为7：00～17：00。夜间安排装车、运输。标准上夜间不考虑拔型钢。
2. 吊车机械设备做好维护保养工作，配足易耗零配件。
3. 开展班组及个人承包责任制和奖罚制度，强调谁施工谁负责，以确保工程质量和数量落实。
十一、施工组织确保体系
1．健全机构设置，进场后项目部管理人员和作业人员快速落实到位开展工作。
2．确岗位职责，管理人员和项目部签署《责任状》，加强工作责任心。
3．加强民工队伍管理，使用民工必需签署《聘用协议》，明确工资待遇、工作范围、聘用时间、工资支付措施、双方违约责任等，并报企业劳感人事部门立案。根据国家和地方法律法规办理劳动力就业证件和暂住登记，立即缴纳相关费用。民工队伍根据机台、班组进行区块管理，落实责任人，做到横向到边，纵向到底，管理不留死角。
管理人员岗位职责以下：
1) 项目经理（项目副经理）
1．全方面负责管理工程施工运行，确保项目正常建设。
2．决定项目机械设备资源配置，。
3．制订本工程安全生产目标，并采取一定组织、管理方法，确保目标实现。
4．制订本工程目标成本计划，有效控制工程成本，灵活运转项目资金。
5． 做好项目管理人员人事管理工作。
6．负责项目标行政决议、日常管理及内部管理。

2) 项目工程师
1．全方面负责项目技术、质量日常管理，具体协调施工技术管理工作。
2．负责施工组织设计编写。
3．处理施工过程中出现关键技术问题。
4．负责施工过程中全方面质量监控，加强施工过程监控。
3) 技术员（包含测量员、施工员、质检员、取样员、资料员）
1．具体负责工程项目标技术管理工作，完成现场验收、检验工作。
2．在项目工程师领导下，负责编制施工方案，并确定施工方案是否符合本工程实际需要。
3．负责处理施工现场出现技术问题，和设计、监理协商处理相关技术问题。
4．编制项目进度计划，确保进度计划科学合理。
5．依据ISO9001质量认证体系要求、国家及地方规范要求和协议要求，根据设计图纸，实施施工全过程质量控制和检验、监督工作。
6．负责多种质量统计资料填制、搜集、立卷工作。
7．完成和本工程相关计算、试验工作。
4) 安全员
1．负责项目标安全生产、文明施工和标准化管理工作。
2．负责现场安全检验工作，对安全隐患立即查处、处理。
3．对安全违章行为进行整改、处罚。
4．负责施工现场安全保卫工作。
5．负责安全资料填制，每日填写安全日志。

十二、安全文明施工方法

1、编制依据
本工程桩基施工安全生产、文明施工组织设计，依据以下相关规程编制。
1、《工程建设强制性条文》第八章，施工安全要求
2、建设部标准《建筑机械使用安全技术规程》（JGJ33-）
3、行业标准《建筑安装工人安全技术操作规程》（建工劳（80）
4、《施工现场临时用电安全规范》（JGJ46-88）
2、 安全生产、文明施工管理方法
本企业将严格实施《安全生产、文明施工管理规程》条例，依据施工技术组织方案，编制安全施工组织设计。
1.开工前对职员进行安全生产文明施工教育，严格遵守“安全生产六大纪律”和安全生产岗位责任制度，遵守国家《建筑安装工程安全技术规程》及上海市相关安全文明工地要求实施；签署安全生产协议及三级安全教育，要求职员进入施工区戴好安全帽，高空操作戴好安全带，正确使用劳防用具。
2.组织职员进行安全技术交底、社会法制教育，遵守外来人员劳动规章制度，严禁使用无证及不满18岁劳动力上岗作业。
3.定时、不定时检验工程安全生产文明施工情况，对施工中存在安全情况提出整改方法，排除安全隐患。
4.上班工作时有专职安全员对职员进行安全施工操作交底，了解职员情况，对喜爱饮酒、有思想情绪职员进行教育，做到严禁饮酒，使其明白安全关键性后再安排上班。
5.如发生安全事故要认真分析和检验，依据“三不放过标准”，调查事故发生根源，提出切实整改方法，做到举一反三，加大安全管理力度，把安全工作做好。
3、安全生产操作技术方法

1.安装时要依据机械组装原理，认真组装，组装结束后由专职安全员对组装后机械进行安全检验，符合安全要求后，进行设备调试，调试正常后挂上机械验收合格证，方可组织施工。
2.高空作业，超出2.0米要戴好安全带、安全帽及其它劳防用具。操作时，扣好安全扣，严禁上下搬工具及物品，支撑点连接要由安全保险。
3.在机械施工时每班施工人员不得少于4人，做到分工明确，施工时有专职人员指挥，操作工要听从指挥员口令，严禁操作人员在无人指挥下起吊型钢，操作工严禁离开工作岗位。
4.指挥员要依据现场情况，检验机械行走路线安全情况，在确保安全情况下移机.
5.班组交接班时，前班交待后班机械运转情况，后班全方面检验机械，做到班组检验，消除隐患。
6.遵守国家《建筑安装工人安全技术操作规程》。电工、焊工、起重司机、，须经过专门训练，熟知本工种安全技术操作规程，在操作中坚守工作岗位，非本岗位人员不得随意操作机械及电器设备，严禁酒后作业。
7.正确使用个人防护用具、安全防护设施和安全用具，进入施工现场必需戴安全帽，穿工作服及劳保鞋，严禁穿拖鞋或光脚。
9.全部些人员严禁在起重臂和吊起桩下停留和行走；钢丝绳如有扭结、变形、断丝、锈蚀等异常现象，应立即降低使用标准或报废；编结绳扣（千斤）应使各股松紧一致，编结部分长度不得小于钢丝绳直径15倍，并不得小于300㎜。
10.起吊型钢时吊点必需正确，速度要均匀，型钢应平稳，桩头附着杂物应清除洁净。
11.施工用电必需符合《施工现场临时用电安全规范》（JGJ46-88）要求，电焊机要有安全防护罩，且必需接地或接零。主电缆采取三相五线制电缆；临时用电须经电工同意。
12.起吊型钢时应扣紧绳扣，并增加保险装置；
4、 施工用电安全技术方法
1．依据基础工程安全施工条例，机械设备进场向相关用电部门申请用电计划。依据现场实际情况计划用电路线，设置分配电箱，依据本工程特点，安全用电达成以下标准：
a、全部用电箱（配电箱、开关箱）颜色醒目，有门、有锁、有色标、有编号、有单位名称。
b、箱体材料应使用1.5mm薄钢板或绝缘玻璃钢，不得现场自制。
c、箱内整齐，各类电器装置灵敏有效，完整无缺，绝缘良好，无外露带电部分，且安装牢靠，接线部署规范，进、出线口设在箱体下表面。
d、电箱应装在干燥、通风、常温和无杂物、无液体浸溅和易受撞击场所。
e、总配电箱靠近电源设置，分配电箱应设置在用电设备（负荷）相对集中地方。
f、分配电箱应装设总隔离开关和分路隔离开关和总熔断器和分熔断器（或总自动开关和分路自动开关），总开关额定值、整定值相适应。动力、照明线路分路设置，并选择和用电设备箱匹配漏电开关工作保护。
g、分配电箱进线一律采取五线制结合保护系统，且必需装漏电保护器，其额定漏电动作电流小于30毫安，漏电动作时间应小于0.1秒。
h、箱内工作零线端子板和接地端子板或保护零线端子板齐全，多种电器应首先安装在绝缘电器板上，然后整体和电箱箱体紧固，金属箱体外壳等必需做保护接零，保护地线或保护零线应经过端子板连接。漏电保护器应设在电源隔离开关负荷侧，熔丝应和用电设备实际负荷箱匹配，严禁用铁丝等非专用熔丝替换，严禁用多股熔丝替换一根较大熔丝，容量60A以上可采取专用铜熔丝。
A） 照明电通常采取220V。
B） 现场灯具低于2.2米及潮湿场所、工作手灯、危险场所、无触电保护方法移动式照明36V。
C） 现场照明一律采取软质橡胶护套线应架空敷设，严禁拖放在地面上，并有漏电开关保护，照明导线不准随地拖拉和缠绑在脚手架等设施构架上。
D） 照明灯具金属外壳、金属支架必需设保护接零。
E） 本工程照明用碘钨灯应用固定架设，高度不低于2.4米，外壳一定要接地。
2．施工现场临时用电严格实施建设部“JGJ46-88”现场用电要求。
3．对工地临时用电做到工地每七天一次，企业每个月一次检验。检验接地电阻、漏电保护开关测试灯用电设备完整良好，做到班班有电工值班。
4．发觉违章用电，先拉闸断电，停工检验，经整改后方可施工。
5．电器设备有专业电工负责，其它不得乱打乱拆及装设熔丝。

6.，场用电必需专员专管，严禁乱拉乱接，固定电缆线要架空，高度不少于2m。
7.中转配电箱，要依据施工用电规范进行二级保护，接地保护使用钢管，埋入超出2m。漏电总保护、分配电箱漏电保护，使用一机一闸，严禁一闸多机使用，定时检验空气开关、漏电开关对不能自控开关，要立即更换。
8.施工中要依据供给用电量，组织机械操作，严禁超负荷运转，以防被烧。电缆线接头要用专用铜制连接器，严禁原线搭接，对连接处必需用扣件固定，以防拉断，造成漏电。
5、 特殊工种（电焊工及吊车司机）上岗安全方法
1.特殊工种必需持证上岗，动用电焊、氧焊，要经项目经理同意动火。
2.电焊工在制作区要挂有消防器及砂袋，使用焊机必需在电源进口处安装防护罩，电机要求和制作地相距3m，以防铁器接触到焊机地进线。同时电焊机应设置二次空载降压保护器。
3.电焊遵守“十不焊”制度；气焊气割所用乙炔瓶、氧气瓶距离不得小于10米；乙炔气瓶和氧气瓶水平距离不得小于5米；其周围禁放易燃物。氧气瓶、乙炔瓶在使用、运输、储存时，应避免受到猛烈震动和冲击，严禁从高处滑下或在地面滚动；严禁用起重设备吊索直接全挂气瓶。
4.起重机指挥时应站到能够照料到全方面地点，所发信号应事先统一，并做到正确，洪亮和清楚。严格遵守“十不吊”

6、安全文明施工方法
1. 树立“安全第一，预防为主”标准。
2. 由安全员、施工队长、班组长组成全方位安全领导小组，对整个安全生产合成负责。
3. 开工前召开安全生产列会，把企业要求安全生产条例做到人人有数，实施在生产中。
4. 不是机操员不准乱开机械，电器设备专员负责，用电部位有电工专员负责。
5. 不戴安全帽不准进入现场，不带保险带不准高空作业，进工地施工人员。
6. 签订岗位安全责任制及奖罚制度，层层落实，做到一管、二定、三检量、四不放制度。
7. 吊车应遵守“十不吊”规则，电焊气割应遵守“十不烧”标准。
8. 遵守安全操作规程，严格实施安全六大纪律，遵照实施相关安全法规，杜绝一切吊装事故苗子和消亡一切火警苗子。
9. 夜间施工要有足够照明，不仅要确保明亮工作照度，而且要确保照明用电安全。
10. 教育全体职员，遵纪遵法，讲究集体、个人卫生，讲文明礼貌。
11. 施工现场做到材料堆放整齐，不乱堆乱放。
附图
(1). 采取液压千斤顶，利用混凝土圈梁反力座，在H型钢端头上装上插板，把H型钢接长，再安装上夹具、液压千斤顶将H型钢顶松，并顶起2米左右。

(2). 拆除插板，用夹具、液压千斤顶，逐步将H型钢顶出地面。

(3). 用吊车吊牢H型钢，待H型钢全部拔起后吊离现场。

汽车吊常规参数

1、 车重：28T
2、 车长：12.4M
3、 车宽：2.6M
4、 前后轮距：5.5M
5、 左右轮距：2.6M
6、 回转半径：3.1M
7、 最小工作距离：6.5
8、 支腿前后距离：4.8
9、 支腿左右距离：6M
10、 后轮最大负重：5.5t/单轮
