分部综合项目工程验收签证资料.doc

编号：

分 部 工 程 验 收 签 证

单位工程名称：贵港市港南区甘塘水库除险加固工程

分部工程名称：主坝加固工程

12月13日

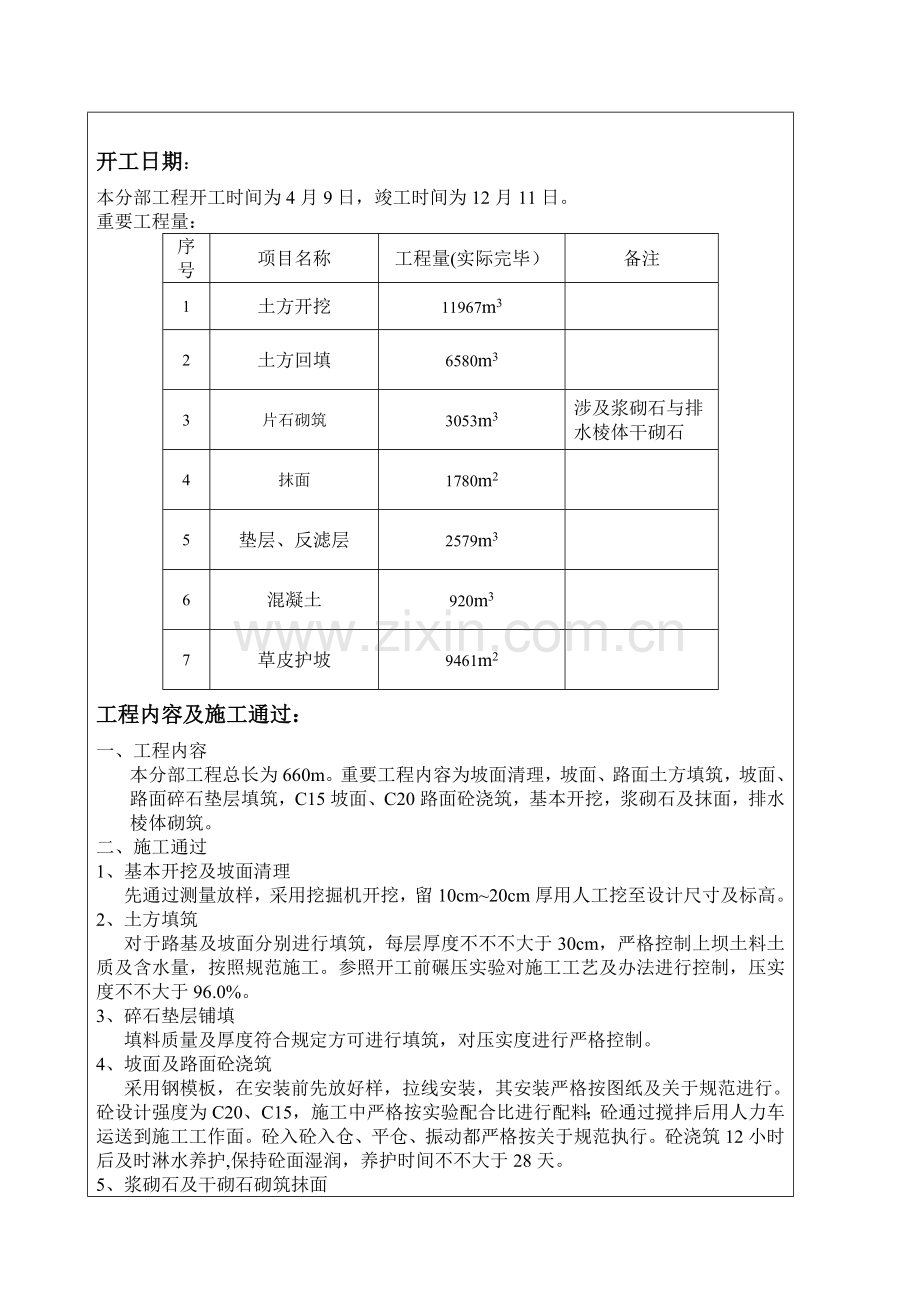

开工日期：
本分部工程开工时间为4月9日，竣工时间为12月11日。
重要工程量：
序号
项目名称
工程量(实际完毕）
备注
1
土方开挖
11967m3

2
土方回填
6580m3

3
片石砌筑
3053m3
涉及浆砌石与排水棱体干砌石
4
抹面
1780m2

5
垫层、反滤层
2579m3

6
混凝土
920m3

7
草皮护坡
9461m2

工程内容及施工通过：
一、工程内容
本分部工程总长为660m。重要工程内容为坡面清理，坡面、路面土方填筑，坡面、路面碎石垫层填筑，C15坡面、C20路面砼浇筑，基本开挖，浆砌石及抹面，排水棱体砌筑。
二、施工通过
1、基本开挖及坡面清理
先通过测量放样，采用挖掘机开挖，留10cm~20cm厚用人工挖至设计尺寸及标高。
2、土方填筑
对于路基及坡面分别进行填筑，每层厚度不不不大于30cm，严格控制上坝土料土质及含水量，按照规范施工。参照开工前碾压实验对施工工艺及办法进行控制，压实度不不大于96.0%。
3、碎石垫层铺填
填料质量及厚度符合规定方可进行填筑，对压实度进行严格控制。
4、坡面及路面砼浇筑
采用钢模板，在安装前先放好样，拉线安装，其安装严格按图纸及关于规范进行。砼设计强度为C20、C15，施工中严格按实验配合比进行配料；砼通过搅拌后用人力车运送到施工工作面。砼入砼入仓、平仓、振动都严格按关于规范执行。砼浇筑12小时后及时淋水养护,保持砼面湿润，养护时间不不大于28天。
5、浆砌石及干砌石砌筑抹面
在施工前先放好样，拉线。对石料及砂浆质量进行检查控制，按规范工艺施工，高度及厚度符合设计。验收合格后方可进行抹面。
三、质量控制
在保证原材料合格前提下，各工序经“三检”合格后，报监理部，再由监理部组织设计、质检等单位现场验证，对重要隐蔽工程及核心部位进行联检，符合设计规定后方可进行下道工序施工。现场监理及施工技术人员对砼浇筑过程进行旁站严格控制质量。

质量评估：
分部工程质量级别评估
本分部工程共分为30个单元，质量所有合格，其中优良17个，优良率56.7%，施工过程未发生过质量事故。施工质量检查齐全,分部工程质量级别自评估为优良。

存在问题及解决意见:

验收结论:

保存意见：

参验单位（全称）

项目法人：

广西贵港市港南区水利局

监理单位：

广西正统监理有限公司

设计单位：

广西贵港市水利电力勘测设计研究院

施工单位：

广西越海建设工程建设有限公司

运营管理单位：

武思江水库管理委员会

编号：

分 部 工 程 验 收 签 证

单位工程名称：贵港市港南区甘塘水库除险加固工程

分部工程名称：帷幕灌浆工程

9月1日

开工日期：
本分部工程开工时间为5月3日，竣工时间为8月24日。
重要工程量：
序号
项目名称
工程量(实际完毕）
备注
1
帷幕灌浆
1950.88m

工程内容及施工通过：
一、工程内容
本分部工程总长为200m。重要工程内容为钻孔灌浆。
二、施工通过
1、造孔
先通过测量放样布孔，孔距2.0m，分三序施工，按逐渐加密顺序施工，即先做一序孔，再做二、三序孔。使用150A型钻孔机钻孔，施工过程中采用各种防护办法防止发生偏差。
2、钻孔冲洗，简易压实实验
在坝基段做钻孔冲洗，裂隙冲洗和简易压水实验。
3、灌浆
灌浆段不大于6m采用全孔一次灌浆法，不不大于6m则采用自下而上分段灌浆。施工中依照实际状况变换帷幕灌浆浆液。
4、封孔。
在规定压力下，当注入率不不不大于1.0L/min时，继续灌注30s，可以结束此段灌浆，并采用“置换灌浆封孔法”封孔。
三、质量控制
在保证原材料合格前提下，各工序经“三检”合格后，报监理部，再由监理部组织设计、质检等单位现场验证，对重要隐蔽工程及核心部位进行联检，符合设计规定后方可进行下道工序施工。现场监理及施工技术人员对砼浇筑过程进行旁站严格控制质量。

质量评估：
分部工程质量级别评估
本分部工程共分为10个单元，质量所有合格，其中优良10个，优良率100%，施工过程未发生过质量事故。施工质量检查齐全,分部工程质量级别自评估为优良。

存在问题及解决意见:

验收结论:

保存意见：

参验单位（全称）

项目法人：

广西贵港市港南区水利局

监理单位：

广西正统监理有限公司

设计单位：

广西贵港市水利电力勘测设计研究院

施工单位：

广西越海建设工程建设有限公司

运营管理单位：

武思江水库管理委员会

编号：

分 部 工 程 验 收 签 证

单位工程名称：贵港市港南区甘塘水库除险加固工程

分部工程名称：副坝加固工程

11月9日

开工日期：
本分部工程开工时间为4月13日，竣工时间为11月5日。
重要工程量：
序号
项目名称
工程量(实际完毕）
备注
1
土方开挖
910m3

2
土方回填
1742m3

3
片石砌筑
478m3

4
抹面
570m2

5
碎石垫层
308m3

6
混凝土
203m3

7
草皮护坡
1720m2

工程内容及施工通过：
一、工程内容
本分部工程总长为120m。重要工程内容为坡面清理，坡面、路面土方填筑，坡面、路面碎石垫层填筑，C15坡面、C20路面砼浇筑，基本开挖，浆砌石砌筑及抹面。
二、施工通过
1、基本开挖及坡面清理
先通过测量放样，采用挖掘机开挖，留10cm~20cm厚用人工挖至设计尺寸及标高。
2、土方填筑
对于路基及坡面分别进行填筑，每层厚度不不不大于30cm，严格控制上坝土料土质及含水量，按照规范施工。参照开工前碾压实验对施工工艺及办法进行控制，压实度不不大于96.0%。
3、碎石垫层铺填
填料质量及厚度符合规定方可进行填筑，对压实度进行严格控制。
4、坡面及路面砼浇筑
采用钢模板，在安装前先放好样，拉线安装，其安装严格按图纸及关于规范进行。砼设计强度为C20、C15，施工中严格按实验配合比进行配料；砼通过搅拌后用人力车运送到施工工作面。砼入砼入仓、平仓、振动都严格按关于规范执行。砼浇筑12小时后及时淋水养护,保持砼面湿润，养护时间不不大于28天。
5、浆砌石砌筑、抹面
在施工前先放好样，拉线。对石料及砂浆质量进行检查控制，按规范工艺施工，高度及厚度符合设计。验收合格后方可进行抹面。
三、质量控制
在保证原材料合格前提下，各工序经“三检”合格后，报监理部，再由监理部组织设计、质检等单位现场验证，对重要隐蔽工程及核心部位进行联检，符合设计规定后方可进行下道工序施工。现场监理及施工技术人员对砼浇筑过程进行旁站严格控制质量。

质量评估：
分部工程质量级别评估
本分部工程共分为16个单元，质量所有合格，其中优良9个，优良率56.3%，施工过程未发生过质量事故。施工质量检查齐全,分部工程质量级别自评估为优良。

存在问题及解决意见:

验收结论:

保存意见：

参验单位（全称）

项目法人：

广西贵港市港南区水利局

监理单位：

广西正统监理有限公司

设计单位：

广西贵港市水利电力勘测设计研究院

施工单位：

广西越海建设工程建设有限公司

运营管理单位：

武思江水库管理委员会

编号：

分 部 工 程 验 收 签 证

单位工程名称：贵港市港南区甘塘水库除险加固工程

分部工程名称：东支放水系统工程

11月9日

开工日期：
本分部工程开工时间为5月7日，竣工时间为11月3日。
重要工程量：
序号
项目名称
工程量(实际完毕）
备注
1
土方开挖
1196m3

2
土方回填
1027m3

3
片石砌筑
45m3

4
混凝土
60m3

5
砌砖
7m3

6
闸门安装
1套

工程内容及施工通过：
一、工程内容
本分部工程总长为34.6m。重要工程内容为土方开挖，进出水口浆砌石砌筑，箱涵垫层、涵身砼浇筑，放水塔砼浇筑，交通桥砼浇筑、闸门安装。
二、施工通过
1、基本开挖及坡面清理
先通过测量放样，采用挖掘机开挖，留10cm~20cm厚用人工挖至设计尺寸及标高，开挖边坡为1：1。
2、混凝土浇筑
采用木模板，在安装前先放好样，拉线安装，其安装严格按图纸及关于规范进行。砼设计强度为C20、C15，施工中严格按实验配合比进行配料；砼通过搅拌后用人力车运送到施工工作面。砼入砼入仓、平仓、振动都严格按关于规范执行。砼浇筑12小时后及时淋水养护,保持砼面湿润，养护时间不不大于28天。
3、浆砌石砌筑、抹面
在施工前先放好样，拉线。对石料及砂浆质量进行检查控制，按规范工艺施工，高度及厚度符合设计。验收合格后方可进行抹面。
三、质量控制
在保证原材料合格前提下，各工序经“三检”合格后，报监理部，再由监理部组织设计、质检等单位现场验证，对重要隐蔽工程及核心部位进行联检，符合设计规定后方可进行下道工序施工。现场监理及施工技术人员对砼浇筑过程进行旁站严格控制质量。

质量评估：
分部工程质量级别评估
本分部工程共完毕9个单元，质量所有合格，其中优良3个，优良率33.3%，施工过程未发生过质量事故，金属构造质量优良。施工质量检查资料齐全,分部工程质量级别自评估为合格。

存在问题及解决意见:

验收结论:

保存意见：

参验单位（全称）

项目法人：

广西贵港市港南区水利局

监理单位：

广西正统监理有限公司

设计单位：

广西贵港市水利电力勘测设计研究院

施工单位：

广西越海建设工程建设有限公司

运营管理单位：

武思江水库管理委员会

编号：

分 部 工 程 验 收 签 证

单位工程名称：贵港市港南区甘塘水库除险加固工程

分部工程名称：西支放水系统工程

12月13日

开工日期：
本分部工程开工时间为5月10日，竣工时间为12月12日。
重要工程量：
序号
项目名称
工程量(实际完毕）
备注
1
土方开挖
320m3

2
片石砌筑
45m3

3
混凝土
52m3

4
砌砖
7m3

5
闸门与启闭机安装
1套

工程内容及施工通过：
一、工程内容
本分部工程总长为36.6m。重要工程内容为土方开挖，进出水口浆砌石砌筑，箱涵垫层、涵身砼浇筑，放水塔砼浇筑，闸门安装。
二、施工通过
1、基本开挖及坡面清理
先通过测量放样，采用挖掘机开挖，留10cm~20cm厚用人工挖至设计尺寸及标高，开挖边坡为1：1。
2、混凝土浇筑
采用木模板，在安装前先放好样，拉线安装，其安装严格按图纸及关于规范进行。砼设计强度为C20、C15，施工中严格按实验配合比进行配料；砼通过搅拌后用人力车运送到施工工作面。砼入砼入仓、平仓、振动都严格按关于规范执行。砼浇筑12小时后及时淋水养护,保持砼面湿润，养护时间不不大于28天。
3、浆砌石砌筑、抹面
在施工前先放好样，拉线。对石料及砂浆质量进行检查控制，按规范工艺施工，高度及厚度符合设计。验收合格后方可进行抹面。
三、质量控制
在保证原材料合格前提下，各工序经“三检”合格后，报监理部，再由监理部组织设计、质检等单位现场验证，对重要隐蔽工程及核心部位进行联检，符合设计规定后方可进行下道工序施工。现场监理及施工技术人员对砼浇筑过程进行旁站严格控制质量。

质量评估：
分部工程质量级别评估
本分部工程共完毕6个单元，质量所有合格，其中优良3个，优良率50.0%，施工过程未发生过质量事，金属构造质量优良。施工质量检查齐全,分部工程质量级别自评估为优良。

存在问题及解决意见:

验收结论:

保存意见：

参验单位（全称）

项目法人：

广西贵港市港南区水利局

监理单位：

广西正统监理有限公司

设计单位：

广西贵港市水利电力勘测设计研究院

施工单位：

广西越海建设工程建设有限公司

运营管理单位：

武思江水库管理委员会

编号：

分 部 工 程 验 收 签 证

单位工程名称：贵港市港南区甘塘水库除险加固工程

分部工程名称：溢洪道工程

6月20日

开工日期：
本分部工程开工时间为4月15日，竣工时间为6月15日。
重要工程量：
序号
项目名称
工程量(实际完毕）
备注
1
土方开挖
270m3

2
片石砌筑
152m3

3
混凝土
11m3

4
抹面
124m2

工程内容及施工通过：
一、工程内容
本分部工程总长为22.15m。重要工程内容为土方开挖，浆砌石砌筑，陡槽及消力池C20砼浇筑，C15砼压顶及砂浆抹面。
二、施工通过
1、基本开挖及坡面清理
先通过测量放样，采用挖掘机开挖，留10cm~20cm厚用人工挖至设计尺寸及标高，开挖边坡为1：1。
2、混凝土浇筑
采用木模板，在安装前先放好样，拉线安装，其安装严格按图纸及关于规范进行。砼设计强度为C20、C15，施工中严格按实验配合比进行配料；砼通过搅拌后用人力车运送到施工工作面。砼入砼入仓、平仓、振动都严格按关于规范执行。砼浇筑12小时后及时淋水养护,保持砼面湿润，养护时间不不大于28天。
3、浆砌石砌筑、抹面
在施工前先放好样，拉线。对石料及砂浆质量进行检查控制，按规范工艺施工，高度及厚度符合设计。验收合格后方可进行抹面。
三、质量控制
在保证原材料合格前提下，各工序经“三检”合格后，报监理部，再由监理部组织设计、质检等单位现场验证，对重要隐蔽工程及核心部位进行联检，符合设计规定后方可进行下道工序施工。现场监理及施工技术人员对砼浇筑过程进行旁站严格控制质量。

质量评估：
分部工程质量级别评估
本分部工程共分为5个单元，质量所有合格，其中优良2个，优良率40.0%，施工过程未发生过质量事故。施工质量检查齐全,分部工程质量级别自评估为合格。

存在问题及解决意见:

验收结论:

保存意见：

参验单位（全称）
项目法人：

广西贵港市港南区水利局

监理单位：

广西正统监理有限公司

设计单位：

广西贵港市水利电力勘察勘测设计研究院

施工单位：

广西越海建设工程建设有限公司
