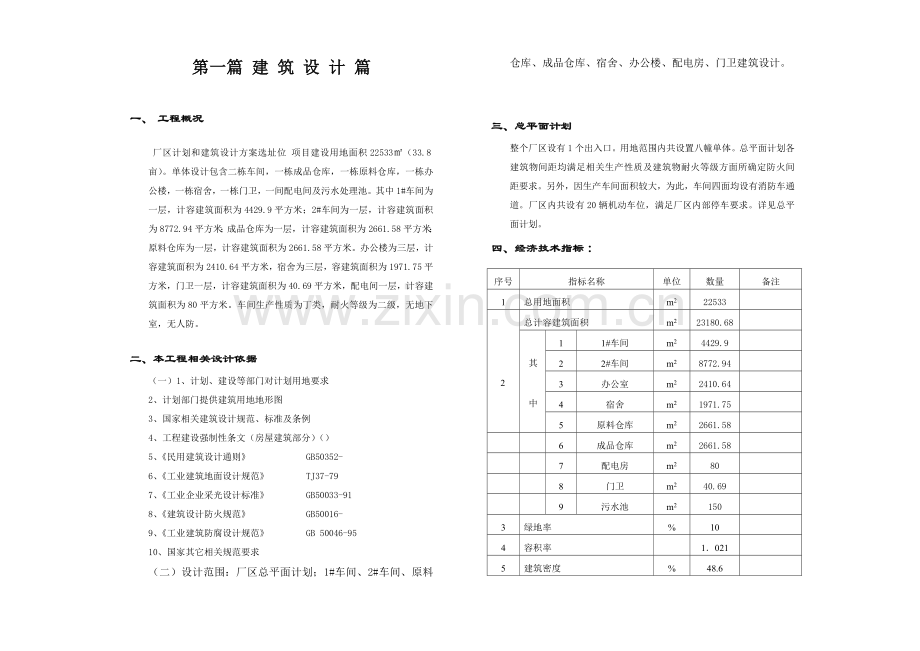

第一篇 建 筑 设 计 篇

一、 工程概况

厂区计划和建筑设计方案选址位 项目建设用地面积22533㎡（33.8亩）。单体设计包含二栋车间，一栋成品仓库，一栋原料仓库，一栋办公楼，一栋宿舍，一栋门卫，一间配电间及污水处理池。其中1#车间为一层，计容建筑面积为4429.9平方米；2#车间为一层，计容建筑面积为8772.94平方米； 成品仓库为一层，计容建筑面积为2661.58平方米； 原料仓库为一层，计容建筑面积为2661.58平方米。办公楼为三层，计容建筑面积为2410.64平方米，宿舍为三层，容建筑面积为1971.75平方米，门卫一层，计容建筑面积为40.69平方米，配电间一层，计容建筑面积为80平方米。车间生产性质为丁类，耐火等级为二级，无地下室，无人防。

二、本工程相关设计依据
（一）1、计划、建设等部门对计划用地要求
2、计划部门提供建筑用地地形图
3、国家相关建筑设计规范、标准及条例
4、工程建设强制性条文（房屋建筑部分）（）
5、《民用建筑设计通则》 GB50352-
6、《工业建筑地面设计规范》 TJ37-79
7、《工业企业采光设计标准》 GB50033-91
8、《建筑设计防火规范》 GB50016-
9、《工业建筑防腐设计规范》 GB 50046-95
10、国家其它相关规范要求
（二）设计范围：厂区总平面计划；1#车间、2#车间、原料仓库、成品仓库、宿舍、办公楼、配电房、门卫建筑设计。

三、总平面计划
整个厂区设有1个出入口。用地范围内共设置八幢单体。总平面计划各建筑物间距均满足相关生产性质及建筑物耐火等级方面所确定防火间距要求。另外，因生产车间面积较大，为此，车间四面均设有消防车通道。厂区内共设有20辆机动车位，满足厂区内部停车要求。详见总平面计划。
四、经济技术指标：
序号
指标名称
单位
数量
备注
1
总用地面积
m2
22533

2

总计容建筑面积
m2
23180.68

其

中
1
1#车间
m2
4429.9

2
2#车间
m2
8772.94

3
办公室
m2
2410.64

4
宿舍
m2
1971.75

5
原料仓库
m2
2661.58

6
成品仓库
m2
2661.58

7
配电房
m2
80

8
门卫
m2
40.69

9
污水池
m2
150

3
绿地率
%
10

4
容积率

1．021

5
建筑密度
%
48.6

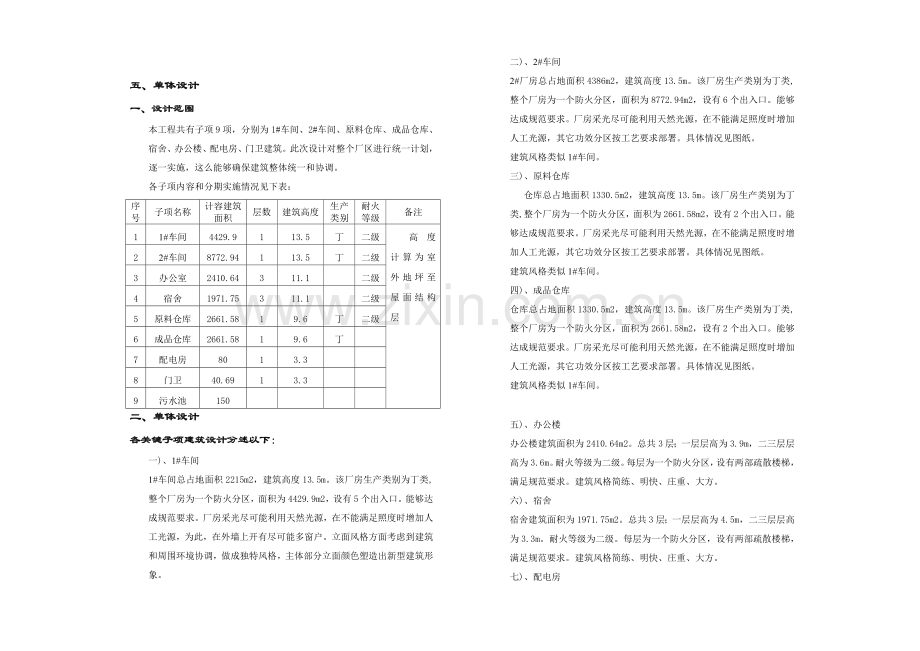

五、单体设计
一、设计范围
本工程共有子项9项，分别为1#车间、2#车间、原料仓库、成品仓库、宿舍、办公楼、配电房、门卫建筑。此次设计对整个厂区进行统一计划，逐一实施，这么能够确保建筑整体统一和协调。
各子项内容和分期实施情况见下表：
序号
子项名称
计容建筑
面积
层数
建筑高度
生产
类别
耐火
等级
备注
1
1#车间
4429.9
1
13.5
丁
二级
高度计算为室外地坪至屋面结构层
2
2#车间
8772.94
1
13.5
丁
二级
3
办公室
2410.64
3
11.1

二级
4
宿舍
1971.75
3
11.1

二级
5
原料仓库
2661.58
1
9.6
丁
二级
6
成品仓库
2661.58
1
9.6
丁

7
配电房
80
1
3.3

8
门卫
40.69
1
3.3

9
污水池
150

二、单体设计
各关键子项建筑设计分述以下：
一)、1#车间
1#车间总占地面积2215m2，建筑高度13.5m。该厂房生产类别为丁类,整个厂房为一个防火分区，面积为4429.9m2，设有5个出入口。能够达成规范要求。厂房采光尽可能利用天然光源，在不能满足照度时增加人工光源，为此，在外墙上开有尽可能多窗户。立面风格方面考虑到建筑和周围环境协调，做成独特风格，主体部分立面颜色塑造出新型建筑形象。
二)、2#车间
2#厂房总占地面积4386m2，建筑高度13.5m。该厂房生产类别为丁类,整个厂房为一个防火分区，面积为8772.94m2，设有6个出入口。能够达成规范要求。厂房采光尽可能利用天然光源，在不能满足照度时增加人工光源，其它功效分区按工艺要求部署。具体情况见图纸。
建筑风格类似1#车间。
三)、原料仓库
仓库总占地面积1330.5m2，建筑高度13.5m。该厂房生产类别为丁类,整个厂房为一个防火分区，面积为2661.58m2，设有2个出入口。能够达成规范要求。厂房采光尽可能利用天然光源，在不能满足照度时增加人工光源，其它功效分区按工艺要求部署。具体情况见图纸。
建筑风格类似1#车间。
四)、成品仓库
仓库总占地面积1330.5m2，建筑高度13.5m。该厂房生产类别为丁类,整个厂房为一个防火分区，面积为2661.58m2，设有2个出入口。能够达成规范要求。厂房采光尽可能利用天然光源，在不能满足照度时增加人工光源，其它功效分区按工艺要求部署。具体情况见图纸。
建筑风格类似1#车间。

五)、办公楼
办公楼建筑面积为2410.64m2。总共3层；一层层高为3.9m，二三层层高为3.6m。耐火等级为二级。每层为一个防火分区，设有两部疏散楼梯，满足规范要求。建筑风格简练、明快、庄重、大方。
六)、宿舍
宿舍建筑面积为1971.75m2。总共3层；一层层高为4.5m，二三层层高为3.3m。耐火等级为二级。每层为一个防火分区，设有两部疏散楼梯，满足规范要求。建筑风格简练、明快、庄重、大方。
七)、配电房
配电房建筑面积为80m2。总共1层；一层层高为3.3m，耐火等级为二级。每层为一个防火分区，建筑风格简练、明快、庄重、大方。
八)、门卫
门卫建筑面积为40.69m2。总共1层；一层层高为3.3m，耐火等级为二级。每层为一个防火分区，建筑风格简练、明快、庄重、大方。

第二篇 结 构 设 计 篇

一、设计依据
1、本结构设计所依据规范、规程
（1）《建筑结构荷载规范 》 GB 50009-
（2）《建筑地基基础设计规范 》 GB 50007-
（3）《砌体结构设计规范》 GB 50003-
（4）《混凝土结构设计规范 》 GB 50010-
（5）《建筑抗震设计规范》 GB 50011-
（6）《建筑桩基技术规范 》 JGJ 94-
（7）《钢结构设计规范 》 GB50017-
（8）《冷弯薄壁型钢结构技术规范》 GB50018-
（9）《钢结构工程施工及质量验收规范》 GB50205-
2.自然条件：
（1）基础风压： 0.30KN/m2
（2）基础雪压： 0.40KN/m2
（3）地震基础烈度 6度
设计基础地震加速度值 0.05g
设计地震分组 第一组
二、设计要求
1.建筑结构安全等级为二级。
2.设计使用年限50年。
3.本工程抗震设防类别为丙类，抗震设防烈度为六度。

三、结构选型
1#~2#车间及仓库采取钢结构门式钢架；办公楼、宿舍采取框架结构。 建筑高度均小于24m，其框架为抗震等级四级。外墙采取200厚烧结多孔砖。
依据地质勘察汇报，厂房和办公楼基础形式采取桩基础。
四、关键材料
混凝土等级：C25。
钢筋：采取HPB235，HRB335,HRB400
砌体：粘土多孔砖
钢材：Q345B, Q235B

第三篇 给 排 水 设 计 篇

一、设计依据
（1）《建筑设计防火规范 》 GB50016-
《建筑给水排水设计规范》 GB50015-（）
《室外给水设计规范》 GB50013-
《室外排水设计规范》 GB50014-
《消防给水及消火栓系统技术规范》 GB50974-
《建筑灭火器配置设计规范》 GB50140-
（2）建设单位所提供相关资料。
（3）设计范围：区块内给排水及消防系统设计。 `
二、给水系统设计
（1）水源：
从横三路引入两根De160市政给水管，在厂区内成环状部署，最低水压大于0.36Mpa，供厂区内各建筑物生活及消防用水。
用水量（不包含生产及绿化用水，各厂房和仓库危险类别为丁类）
消防用水量（校区内按一次火灾考虑，消防用水量以其中最大一栋建筑为准）
室外消防 15升/秒 连续时间2h 市政供水
室内消火栓 15升/秒 连续时间2h 市政供水
其它用水量
办公楼生活用水
项目
用水定额

数量

最大日用水量(m3 /d)
用水时间(h)
时改变系数(Kh)
最大时用水量(m3 /h)
办公人员
50L/(人·d)
100人
5
8
1.5
0.94
未预见
10%

0.5
8
1
0.06
累计

5.5

1.0
宿舍生活用水
项目
用水定额

数量

最大日用水量(m3 /d)
用水时间(h)
时改变系数(Kh)
最大时用水量(m3 /h)
办公人员
250L/(人·d)
200人
50
24
2.0
4.17
未预见
10%

5
24
1
0.21
累计

55

4.38

最高日用水量60.5m3/d
最大时用水量5.38m3/h
四，消防部分
供水水源
各建筑均设置室内消火栓系统，和厂区室内消防环状管网相连，以满足本期项目室内消防用水需求；室内消防流量按15L/s考虑，压力满足要求。室外消防用水由厂区室外消防环状管网确保。
1，消火栓系统
室内消火栓系统
按规范设置室内消火栓，以满足有二股水柱抵达任何部位。室内消火栓箱采取组合式消火栓箱（SG24D65-P），箱内配置DN65消防龙头，25米衬胶水带、19毫米直流水枪，消防软管卷盘一套（管长25米）,每支水枪流量≥5L/S,手提式磷酸铵盐干粉灭火器若干。
在室外对应位置设置两套消防水泵接合器，具体位置见总图。
室外消防系统
室外消防环路上对应位置设置地上三出水室外消火栓，满足火灾扑救要求。
灭火器配置
各层均配置一定数量磷酸铵盐手提式灭火器（4kg，贮压式），配电间及强弱电间均单独设置磷酸铵盐手提式灭火器（4kg，贮压式）。
五，排水部分
1．生活排水量：最高日排水量54.45m3/h。生活污水排至厂区化粪池处理，达成GB8978-1996《污水综合排放标准》表4中二级标准后方可排入市政污水管。化粪池由校区总体设计而定。
2．室内采取单立管排水系统，生活污、废水合流，设伸顶通气管
3．雨水系统： 1、抚州暴雨强度公式为
Q=2890× (1+0.55LgP)／(t+8)0.79 =440.04L/Ha
重现期为2年，径流系数为1.0，降雨历时5min，
屋面雨水由内落水管直埋至室外雨水井，室外地表雨水由雨水口搜集，排至雨水井，最终排入校区雨水管网。
环境保护方法
生活污水排至校区玻璃钢化粪池施处理，达成GB8978-1996《污水综合排放标准》表4中二级标准后方可排入市政污水管。
设备和材料
室内生活给水管采取PPR管，热熔连接。
室内消防给水管及喷淋管采取镀锌钢管，DN<100为丝扣连接；其它均采取沟槽式连接。
室外给水管采取PE钢塑复合管，柔性胶圈接口。
室内排水立管采取聚丙烯静音管U-PVC，柔性承插连接。
雨水管应选择雨水专用型U-PVC管材，应符合耐压试验要求。

第四篇 电 气 设 计 篇

一、设计依据
（1）建设单位委托书及相关批文（详见概述）。
（2）建筑、结构、暖通及给排水工种提供条件。
（3）《民用建筑电气设计规范》 JGJ 16-
《供配电系统设计规范》 GB 50052-
《20kV及以下变电所设计规范》 GB 50053-
《低压配电设计规范》 GB 50054-
《建筑照明设计标准》 GB 50034-
《建筑物防雷设计规范》 GB 50057-
《建筑设计防火规范》 　 GB50016-
《火灾自动报警系统设计规范》 GB 50116-
二、设计范围
（1）厂区内建筑物动力、照明（不包含生产设备配电）；
（2）厂区内建筑物防雷接地系统；
三、供电设计
(1) 负荷等级：
本工程全部用电负荷均为三级负荷。
（2）负荷估算（不包含生产设备用电量）：
厂区装机容量： 660KW
最大计算有功容量： 390KW
最大计算视在容量（赔偿后）：430KVA
（3）供电电源及电压：
本工程由周围提供一路10kV高压电缆至厂区变配电房。
（4）供配电系统：
本工程拟设一处10kV/0.4kV/0.23kV变电所，为1#厂房～4#厂房、办公楼、门卫等用电负荷提供380V/220 电源。
四、动力、照明系统
（1）动力系统：
由厂房内配电室动力配电柜向每层生产车间供电。
（2）照明系统：
通常正常照明，采取放射式和树干式相结合供电方法。厂房照度按《建筑照明设计标准》设计，以选择高效工矿灯及高效节能荧光灯为主。办公室等辅房以选择高效荧光灯及节能灯为主。厂区道路照明采取高效气体放电灯，并依据景观要求设对应景观照明。应急照明及疏散指示设置见消防系统设计说明。
五、防雷和接地系统设计
（1）本工程中建筑物均属三类防雷建筑，按三类防雷建筑设计，并尽可能利用建筑物屋面，柱内， 基础内主钢筋及建筑物相关金属构件做防雷设施。电源进线设置浪涌保护装置。
（2）本工程接地保护采取TN-C-S及TN-S接地系统，并做等电位联结。本工程工作地、保护地及防雷接地等适用接地体装置，接地电阻要求小于1欧姆。

第五篇 消 防 设 计 篇

一、总平面部署消防设计
1、依据本工程生产性质，能够确定其生产类别应为丁类。
2、依据本工程生产工艺和甲方对建筑物相关设想要求，建筑物耐火等级确定为二级。
所以，本工程中厂房和厂房，厂房和其它建筑物之间间距均大于10米，满足工业建筑防火间距 要求（建筑物间距具体尺寸详见总平面图）。
厂房占地面积较大，为此，车间四面均考虑通行消防车（车道宽度大于等于6.0m）。
其它建筑消防均确保有一面或两个面（最少有一个长边方向）可通消防车。满足防火规范要求。

二、单体建筑消防设计
一)、1#车间
1#车间总占地面积2215m2，建筑高度13.5m。
防火分区和安全疏散设计以下：
整个车间为一个防火分区，面积为4429.9m2，设有5个出入口。经过以上方法，能够达成规范要求。
二) 、2#车间：总占地面积4386m2，建筑高度13.5m。
防火分区和安全疏散设计以下：
整个车间为一个防火分区，面积为8772.94m2，设有6个出入口。经过以上方法，能够达成规范要求。
三)、原料仓库
仓库总占地面积1330.5m2，建筑高度13.5m。
防火分区和安全疏散设计以下：
整个车间为一个防火分区，面积为2661m2，设有2个出入口。经过以上方法，能够达成规范要求。
四)、成品仓库
仓库总占地面积1330.5m2，建筑高度13.5m。
防火分区和安全疏散设计以下：
整个车间为一个防火分区，面积为2661m2，设有2个出入口。经过以上方法，能够达成规范要求。
五)、办公楼
办公楼总占地面积748.56m2，建筑高度12.0m。
防火分区和安全疏散设计以下：
整个办公楼为一个防火分区，面积为2410.64m2，设有2个出入口。经过以上方法，能够达成规范要求。
六)、宿舍
宿舍总占地面积673.92m2，建筑高度11.4m。
防火分区和安全疏散设计以下：
整个宿舍为三个防火分区，其中一层为二个防火分区，二三层为一个防火分区，总面积为1971.75m2，每个防火分区设有2个出入口。经过以上方法，能够达成规范要求。

三、给排水消防设计
供水水源
各建筑均设置室内消火栓系统，和厂区室内消防环状管网相连，以满足本期项目室内消防用水需求；室内消防流量按15L/s考虑，压力满足要求。室外消防用水由厂区室外消防环状管网确保。
1，消火栓系统
室内消火栓系统
按规范设置室内消火栓，以满足有二股水柱抵达任何部位。室内消火栓箱采取组合式消火栓箱（SG24D65-P），箱内配置DN65消防龙头，25米衬胶水带、19毫米直流水枪，消防软管卷盘一套（管长25米）,每支水枪流量≥5L/S,手提式磷酸铵盐干粉灭火器若干。
在室外对应位置设置两套消防水泵接合器，具体位置见总图。
室外消防系统
室外消防环路上对应位置设置地上三出水室外消火栓，满足火灾扑救要求。
灭火器配置
各层均配置一定数量磷酸铵盐手提式灭火器（4kg，贮压式），配电间及强弱电间均单独设置磷酸铵盐手提式灭火器（4kg，贮压式）。
四、电气消防设计
1、应急照明及疏散照明
本工程设应急照明及疏散指示，配电间、大开间办公室和大开间厂房设应急照明，走廊、关键通道、疏散楼梯及出入口设应急照明和疏散指示标志。应急照明、疏散指示标志灯采取蓄电池作备用电源，应急时间不少于30min。变电所等火灾时需继续工作场所，其应急照明按正常工作时照明照度设计。
