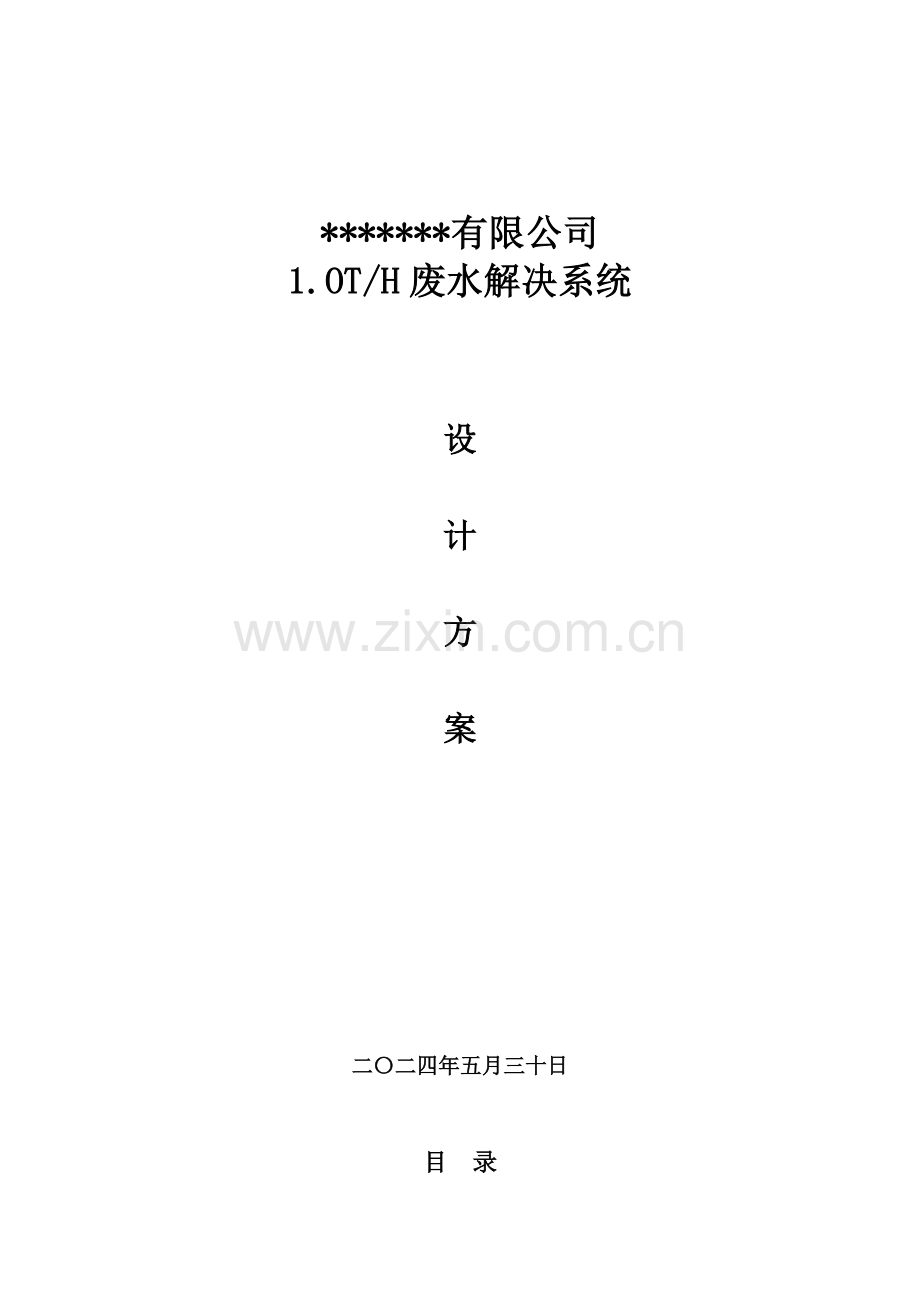

*有限公司1.OT/H废水解决系统设计方案二二四年五月三十日目 录1、概 况2、设计根据4、污水水量、水质及排放原则5、工艺流程6、工艺阐明及设计7、重要构筑物设计参数8、重要设备材料表9、安装、调试、试运营和验收10、质量保证11、产品质量保证体系12、售后服务13、投资估算一、概 况脱脂清洗污水，具有脱脂液、碱。COD、SS含量相对偏高，如不解决直接排放将对周边环境导致污染。我公司受厂方委托，依照厂方提供废水水量、水质资料，借鉴有关工程实际运营经验，本着投资省、解决效果好、运营成本低原则，编制了该初步设计方案，供厂方和关于部门决策参照。二、设计根据顾客提供污水水质、水量Q=1m3h污水综合排放原则GB8978中二级排放原则室外排水设计规范GBJl487都市区域环境噪声原则GB3096-93低压配电装置及线路设计规范GB50054-92电力装置继电保护和自动装置设计规范GB50062-92建筑给水排水设计规范GBJ15-88地下工程防水技术规范GBJ16-87给水排水工程构造设计规范GBJ69-84给水排水设计手册111册三、设计原则本设计方案严格执行国家关于环保各项规定，污水解决一方面必要保证各项出水水质均达到国家环保部门规定排放原则；针对本工程和详细状况和特点，采用简朴、成熟、稳定、实用、经济合理解决工艺，以达到节约投资和减少运营管理费用目地；解决系统运营有一定灵活性和调节余地，以适应水质水量变化；管理、运营、维修以便，尽量考虑操作自动化，减少操作劳动强度。设备选型采用通用产品，选购产品在国内应是技术先进、质量保证、性能稳定可靠、工作效率高、管理以便、维修维护工作量少、价格适中及售后服务好产品；在保证解决效率同步工程设计紧凑合理、节约工程费用、减少占地面积、减少运营费用。设计美观、布局合理、减少噪声、消除异味及固体废弃物，改进解决站及周边环境，避免二次污染。四、污水水量、水质及排放原则 1、依照业主提供水量：按每小时1吨解决能力设计。 2、污水水质：依照同行业污水水质报告。 3、设计出水水质：项目指标项目指标BOD30mg/L氨氮25mg/L（30/12摄氏度）COD100mg/LTP3mg/Lph6-9mg/L 五、 工艺流程、阐明及设计 污水调节池中和池混凝池斜管沉淀池A级生化池O级生化池二沉池清水箱机槭过滤器活性炭过滤器清水池达标排放 沉淀池+二沉池 污泥池污泥压滤机污水调节池 由于污水水质及水量波动很大，因而，要有足够调节容量才干使进入污水水质、水量稳定。中和池计量泵加酸，设ph计，自动控制废水PH6-8,搅拌机迅速搅拌。混凝池 计量泵加PAM，搅拌机慢速搅拌。 斜管沉淀池 由于废水进水中颗粒沉淀物较多，必要设立沉淀池，避免固体颗粒沉淀物在后续解决工序中沉淀，因而咱们设立斜管沉淀池。有效面积为2.5m2。为防止污泥上浮，泥斗采用60，沉池中污泥排入污泥池。A级生化池废水BODCOD值在0.2左右，为了提高废水BODCOD值，本工艺采用了厌氧水解池。厌氧水解池在厌氧条件下将难降解高分子有机物断链水解成小分子、易降解有机物。A级生化池内设立曝气系统，保证其溶解氧含量0.5mg/l，尽量提高水解限度。O级生化池 O级生化池工艺需配固定床或浮动床填料，具备负荷高、不产生污泥膨胀、设施体积小、运营稳定可靠、管理以便等长处，普通合用于小型污水站。接触氧化池内溶解氧控制在3.0gl以上，整个生化解决过程是依赖于附着在填料上各种微生物来完毕。二沉池 0级生化池解决后出水具有一定量脱落生物膜和其他前解决未去除细颗粒杂质，因此废水必要再次进行固液分离。 沉淀池采用竖流式，表面负荷0.83m3m2h。清水箱 二沉池出水自流进入清水箱，由泵提高至机械过滤器，清水箱有效容量：1m3。机械过滤器 机械过滤重要起截留作用当气浮池出水带出剩余某些细小悬浮物时，通过机械过滤器过滤，从而使细小悬浮物被截留，清水从机械过滤器底部排出，当悬浮物截留过多时，滤料阻力增大，就进行反冲洗，冲洗后污水回到调节池进行重新循环解决，活性炭过滤器 活性炭柱起到过滤与吸附双重作用，是最后把关设备，它去除机械过滤器不能去除物质，使出水达标排放。同步随着时间增长，截留和吸附物质增多，阻力增大，吸附能力减少，根掘监测数据，活性炭吸附能力降到一定限度，应及时更换。 污泥池 由沉淀池沉淀下来污泥进入污泥池，污泥池内设有污泥消化系统，绝大某些有机污泥可得到消化，污泥池上清液回流至调节池。 污泥解决系统 为彻底消降二次污染，本方案设计污泥解决系统采用污泥浓缩池浓缩。沉淀池、二沉池污泥排放到污泥池，污泥泵输送入压滤机进行泥水分离后，滤液回调节池进行重新解决，泥饼外运即可。六、重要构筑物设计参数1、调节池数量：一座材质：砼制防腐 外形尺寸：40003000mm2、中和池数量：一座材质：砼制 外形尺寸：10002800mm3、混凝池数量：一座材质：砼制 外形尺寸：10002800mm 4、斜管沉淀池数量：一座材质：砼制 外形尺寸：2800mm5、A级生化池 数量：一座 外形尺寸：2500 溶解氧含量：0.5mgl6、O级生化池数量：一座 外形尺寸：30002500 溶解氧含量：3.Omg17、二沉池数量：一座 外形尺寸：150025008、清水箱 有效容积：1m3。 材质：PE9、 机械过滤器 数量：一只 外型尺寸：50010、 活性碳过滤器 数量：一只 外型尺寸：50011、污泥池 数量：一只 材质：砼制 外型尺寸：3000mm七、投资估算 单位：万元序号名 称规 格数量单位单价总价备注1.提高泵32FP2台0.20.4耐腐蚀2.搅拌机1.1kw1只0.40.4自制3.Ph计1台0.70.7台湾宏泰4.加酸装置Aks800，药箱150L1台0.30.3SEKO计量泵5.加药装置Aks800，药箱150L1台0.30.3SEKO计量泵6.搅拌机0.75kw1只0.40.4自制7.加PAM装置Aks800，药箱150L1台0.30.3SEKO计量泵8.斜管和支架2*2m21式0.40.4PP9.曝气系统1套0.40.410.生化填料m30.50.5河北11.回转风机Hz一401S1台1.51.5宜兴12.导流筒1台0.30.313.污泥回流泵50QW10-101台0.30.3上海14.清水槽Pt-10001台0.20.215.清水泵Chl2-402台0.20.4一用一备16.机械过滤器500*17501台0.50.5含操作系统17.活性炭过滤器500*17501台11含操作系统18.厢式压滤机XMY/201套3319.气动隔膜泵LS251台0.60.6合金20.控制系统1套1.51.521.液位浮球2只0.10.2凡宜22.管道及阀门1套1.81.823.小计15.424.设计费0.525.运送安装费226.调试培训费1.527.共计19.428. 含税价 20.5八、工期设计5天，土建30天，安装40天，调试60天九、售后服务保证对顾客写出详细操作规程，保证设备正常运营。我方负责为顾客写出详细操作规程，保证设备正常运营。若浮现质量问题，我方保证在接到顾客告知后24小时内派员赶至现场解决。我方对产品实行包修，对保修期内如属我司质量责任应对设备负责免费修复，凡不属于我方责任或保修期外设备修复只收工本费。
