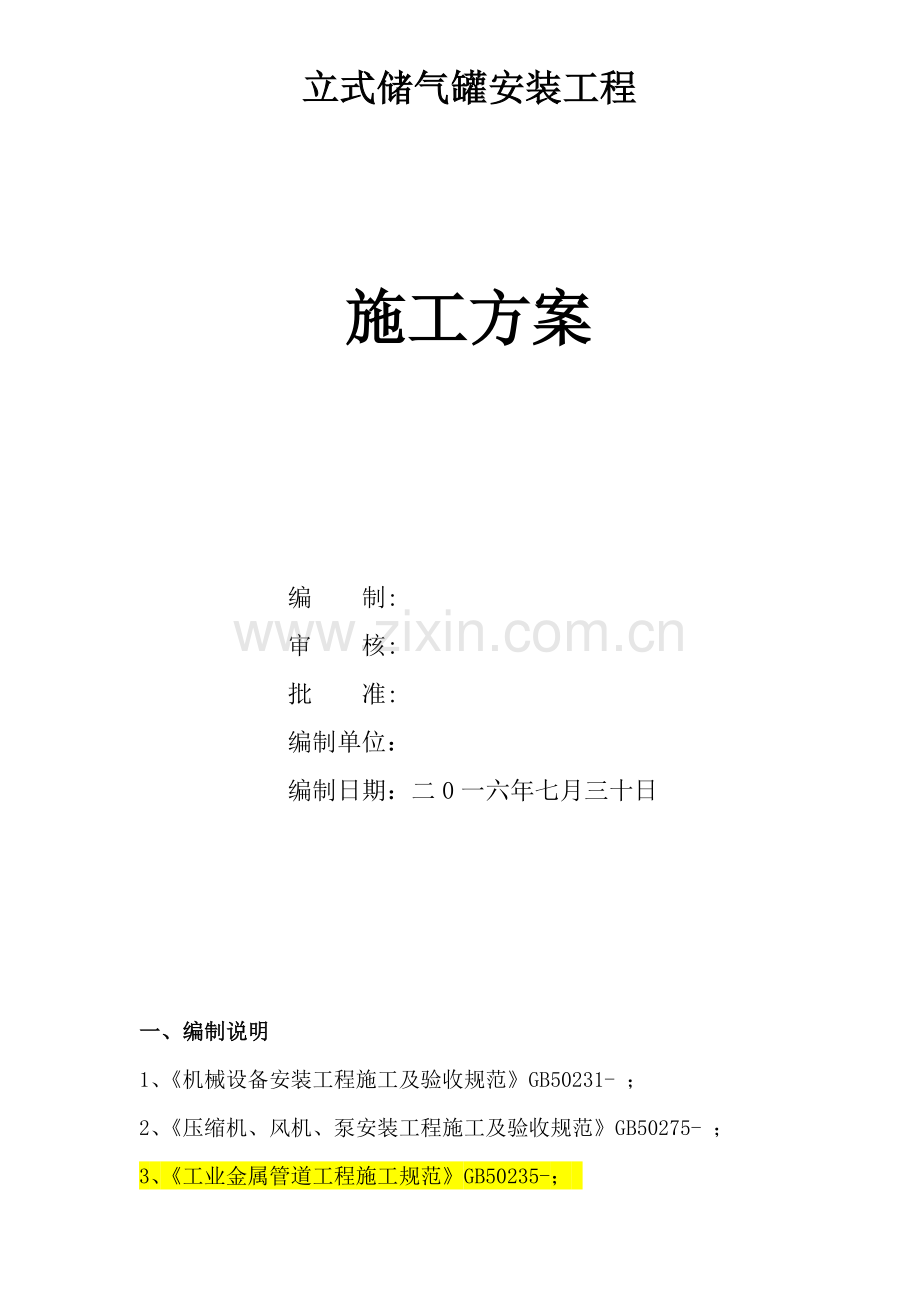

立式储气罐安装工程

施工方案

编 制:
审 核:
批 准:
编制单位：
编制日期：二0一六年七月三十日

一、编制说明
1、《机械设备安装工程施工及验收规范》GB50231- ；
2、《压缩机、风机、泵安装工程施工及验收规范》GB50275- ；
3、《工业金属管道工程施工规范》GB50235-；

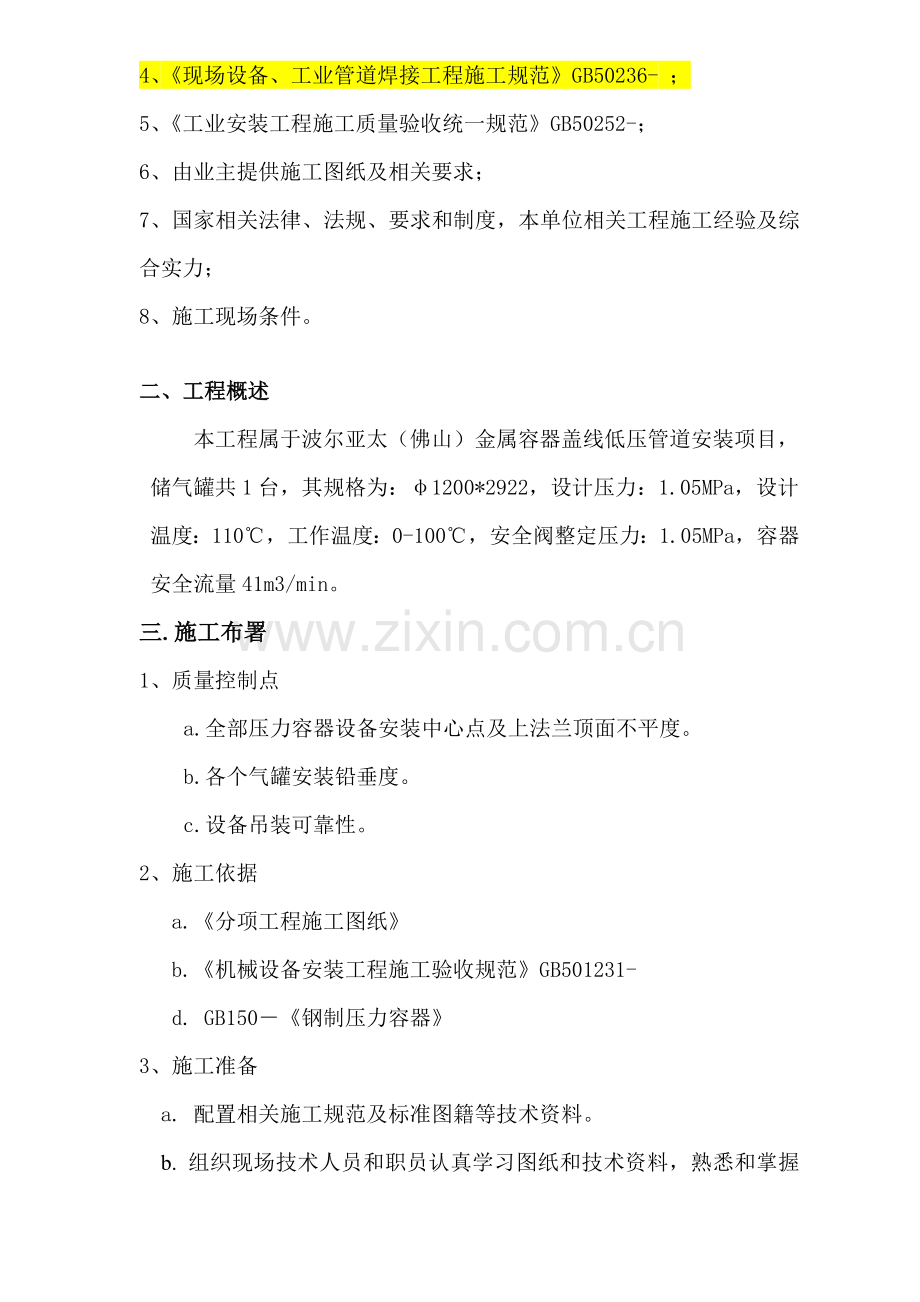

4、《现场设备、工业管道焊接工程施工规范》GB50236- ；
5、《工业安装工程施工质量验收统一规范》GB50252-；
6、由业主提供施工图纸及相关要求；
7、国家相关法律、法规、要求和制度，本单位相关工程施工经验及综合实力；
8、施工现场条件。

二、工程概述
本工程属于波尔亚太（佛山）金属容器盖线低压管道安装项目，储气罐共1台，其规格为：φ1200*2922，设计压力：1.05MPa，设计温度：110℃，工作温度：0-100℃，安全阀整定压力：1.05MPa，容器安全流量41m3/min。
三.施工布署
1、质量控制点
a.全部压力容器设备安装中心点及上法兰顶面不平度。
b.各个气罐安装铅垂度。
c.设备吊装可靠性。
2、施工依据
a.《分项工程施工图纸》
b.《机械设备安装工程施工验收规范》GB501231-
d. GB150－《钢制压力容器》
3、施工准备
a. 配置相关施工规范及标准图籍等技术资料。
b. 组织现场技术人员和职员认真学习图纸和技术资料，熟悉和掌握图纸内容、技术标准和规范及操作规程，使相关人员对本工程质量要求有高度重视；
c. 参与设计交底和图纸会审，了解设计意图，掌握施工关键点；
4 、设备基础验收
基础强度满足安装要求后，和监理单位一同进行全部压力容器基础验收工作。基础尺寸和位置许可偏差应达成下列要求：
序号
项 目
许可偏差（mm）
1
坐标位置（纵、横轴线）
±20
2
平面水平度
5
3
垂直度
5
4
预埋地脚螺栓孔中心位置
±10
5
预埋地脚螺栓孔深度
+20
6
预埋地脚螺栓孔孔壁铅垂度
10
四.压力容器设备安装工艺：
1、施工工艺步骤
基础、设备验收→储气罐吊装找正→预埋螺栓二次灌浆→储气罐配件安装→配管→试车验收
2、吊装方法
因为以上压力容器设备重量不是很重，所以直接用汽车运到安装基础较近位置，使用25吨吊车进行吊装。安装时应尽可能避免和土建专业交叉作业。
3、安装技术要求
设备就位后按下列技术要求进行找平找正：
序号
项 目
许可偏差（mm）
1

垂 直 度
0º 方向
2
90º 方向
2
180º 方向
2
270º 方向
2
2

中 心 线 位 移
纵 向
±10
横 向
±15
3
安 装 标 高
±20
4、设备基础二次灌浆
设备安装找正后，应立即进行地脚螺栓孔二次灌浆，灌浆工作关键由土建单位负责，我单位安排人员配合施工。灌浆工作应一次进行完成。
5、设备安装稳固后，进行压力表及安全阀等配件安装，各配件安装应按随机技术文件要求进行。
五. 人员组织：
施工责任人：1人 技术责任人：1人 质量安全员：1人
钳工： 1人 起重工： 1人 电焊工： 1人
气焊工： 1人 辅助工： 2人
六． 施工机具配置及用料：
序号
名称
规格
数量
1
汽车吊
25吨
1台
2
手拉葫芦
5吨
2台
3
卡环
10吨
8个
4
钢丝绳
6×37+1φ21.5
100m
5
直流机
30KW
一台
6
火焊工具

一套
7
水准仪
0.02/1000
一台
8
常见钳工机具

依据实际情况定
9
载重汽车
8吨
一辆
10
交流机
32KW
1台

七.安全确保方法：
1、施工前由专职安全员召开安全例会，对全部参战人员进行安全教育；
2、工人员必需遵守安全施工规章制度，进入施工现场必需戴安全帽，高空作业必需系挂安全带，穿防滑鞋，严禁违章作业；
3、工人员必需严格遵守安全技术操作规程，尤其是特殊工种必需持证上岗，专用设备专员操作，严禁违章操作。
4、装机具使用前必需进行检验，确保安全后才能使用，报废吊具严禁使用；
5、吊装时由专业人员进行操作，吊装时由专员负责指挥，指挥人员哨声一定要响亮、果断，严禁乱指挥。
6、安全设施应齐备，安全网、围栏、警告牌、孔洞维护板等应齐备。
7、多种机械设备绝缘必需良好，开关刀闸要齐全，刀闸保险容量和用电量应相符，开关箱应有防雨设施，箱门要完好有锁。
8、临时用电，线路要绑扎牢靠，确保绝缘良好，电焊把线和钢丝绳不得交混在一起，避免打伤钢丝绳，必需时停止一切焊接作业，确保吊装安全。
八．质量确保方法
1、建立和完善质量确保体系，质量管理自上而下层层落定，齐抓其管，严格把好质量关;
2、加强施工图纸学习和会审，经过学习和会审明确施工图纸要求及关键技术问题处理方案方法;
3、加强技术交底工作 ，施工前应使每个施工人员明确安装工程特点，施工工艺及质量要求等；
4、严格根据施工及验收规范要求进行施工，加强自检、互检和交接检，并做好检验统计。
5、全部使用计量器具经检定合格，并在周期检定使用。
6、施工过程设专职质检人员。
7、在吊装工程中不使用损伤设备。

九.文明施工技术组织方法：
1、凡进入厂区，必需遵守厂内规章制度。
2、珍惜厂区、厂内绿化，不损坏花草、树木。
3、在厂内施工，不许可随便丢工业垃圾和生活垃圾，确保厂内卫生。
4、在施工区要设置醒目规范警示牌，时时提醒进入现场人员注意自己文明施工。
5、保护厂内构筑物、设备等设施，当在施工过程中有危及厂房、设备、构筑物时，应采取保护方法来保护它。
6、按业主指定地点存放材料，按能够使用进场道路来运输设备、材料，同时在进行施工和材料存放时，应遵守业主相关要求。
7、施工中应遵守相关大气污染和水污染控制现行法律、法规。遵守相关部门制订卫生和健康法规，保持施工现场和工程区域清洁。
