工业工程五大手册供应商应得到顾客的完整批准模板.doc

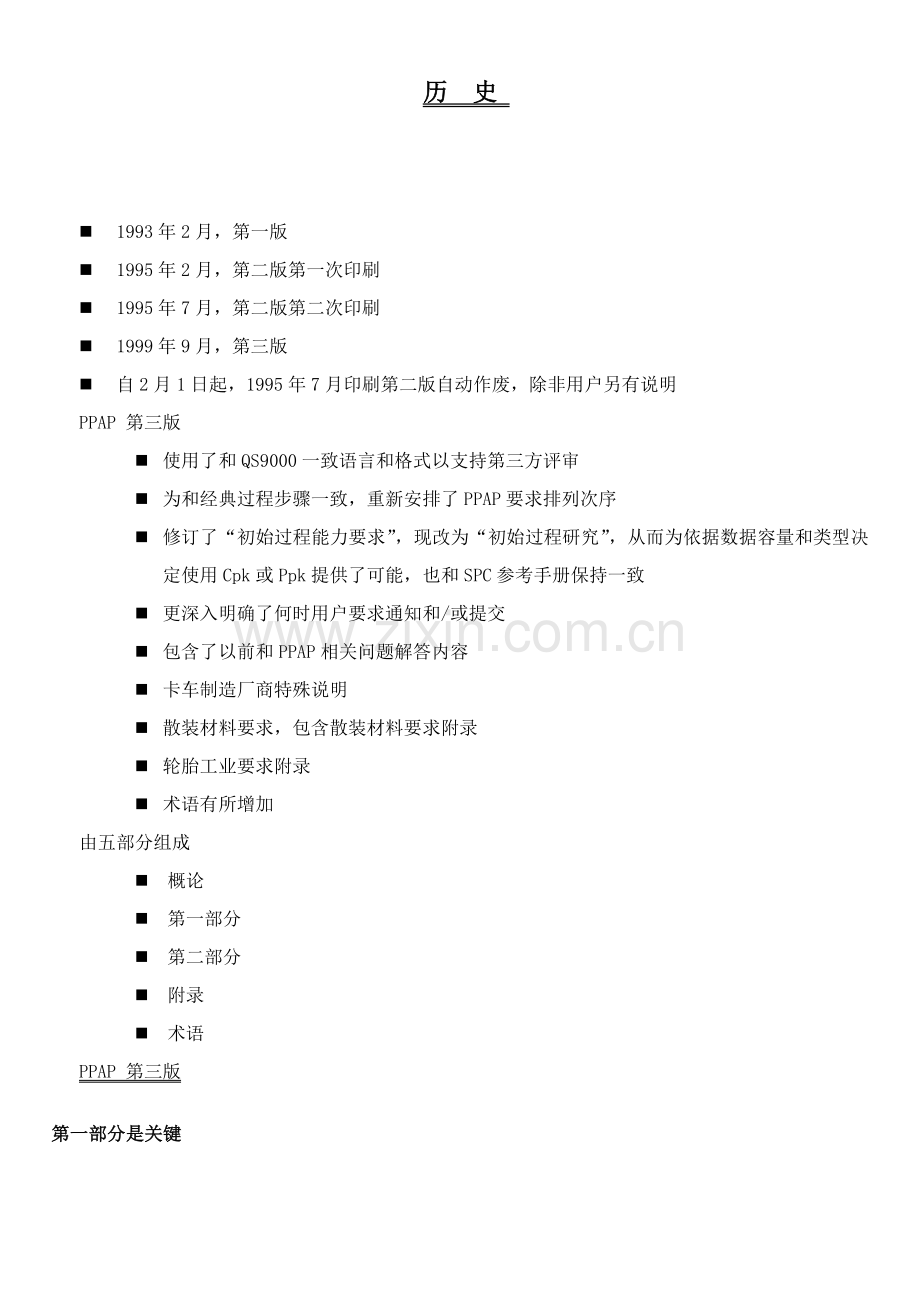

历 史 n 1993年2月，第一版n 1995年2月，第二版第一次印刷n 1995年7月，第二版第二次印刷n 1999年9月，第三版n 自2月1日起，1995年7月印刷第二版自动作废，除非用户另有说明PPAP 第三版n 使用了和QS9000一致语言和格式以支持第三方评审n 为和经典过程步骤一致，重新安排了PPAP要求排列次序n 修订了“初始过程能力要求”，现改为“初始过程研究”，从而为依据数据容量和类型决定使用Cpk或Ppk提供了可能，也和SPC参考手册保持一致n 更深入明确了何时用户要求通知和/或提交n 包含了以前和PPAP相关问题解答内容n 卡车制造厂商特殊说明n 散装材料要求，包含散装材料要求附录n 轮胎工业要求附录n 术语有所增加由五部分组成n 概论n 第一部分n 第二部分n 附录n 术语PPAP 第三版第一部分是关键1 通则2 PPAP过程要求3 相关通知用户及提交要求4 向用户提交证据等级5 零件提交状态6 纪录保留概述n 确定了生产性零件，包含产品和散装材料通常要求n 其目标是 ： 确定供给上是否以正确了解了用户工程设计统计和规范全部要求 过程是否含有潜在能力，以实际过程中能按要求节拍生产满足上述要求产品n 适适用于： 提供散装材料、生产性材料、生产和服务用零部件内、外部供给商现场。除非用户另有要求，对散装材料不要求PPAP 除非由用户正式授权放弃，不然在标准目录中生产或服务零部件供给商应满足PPAP要求 工装也应考虑为标准目录零件n 路径 “应”表示强制性要求 “能够”表示强制性要求，但在事项方法上许可有一定灵活性 “注”是为了愈加好地了解相关要求而给定出指南性说明。“注”中“能够” 仅表示指南性说明第一部分 .1 通则对下述情况，供给商应得到用户完整同意 新产品或新零件 先前已提交零件不符合纠正 设计统计、规范和材料有工程更改产品 .3所要求任何情况.2 PPAP要求.2.1 有效生产过程 生产件：零件应取自于有效生产过程，指在生产现场使用生产工装、两局、过程、材料、操作者、环境和过程参数，连续生产1到8小时。 除非用户另有同意，要求产量最少为连续300件，对多腔模具等应对每一腔生产零件进行测量和试验 对于散装材料 没有要求要求数量 假如要求提交样品，应确保改样品取自“稳态”过程 注：目前产品历史数据能够用来进行新产品或类似产品生产过程能力或性能估量 假如没有类似产品历史数据或技术存在，可能能够制订限制计划直至有足够产品数据能够证实能力或性能.2.1 PPAP 要求n 供给商应满足全部设计统计、规范要求n 对散装材料，应满足散装材料要求n 当出现任何不符合时，供给上均不应该提交零件、文件和统计n 当供给商经过努力仍不能符合要求时，应和用户接触以采取正确方法n 为PPAP而进行检测或试验应有资质试验室进行n 商业或独立试验机构应是认可试验机构，其名称、数据和试验所引用标准均应有所说明n 试验结果要有数据，不能简单写合格不合格.2.1.1 设计纪录对供给商而言，其全部销售产品全部应有设计纪录假如设计统计、规范等是电子数据形式，供给商应有硬拷贝方便于实施测量。设计统计是唯一。.2.1.2 任何授权工程更改文件供给上映保留和产品、零件和工具相关还未反应在设计统计中任何授权工程更改文件。.2.1.3 工程同意（需要时）当设计统计中指明时，供给商应有用户工程同意证据。注：对散装材料，这项要求在附录F散装材料要求检验清单和/或用户保留同意材料清单签署“工程同意”得以满足。.2.1.4 设计失效模式及后果分析对于负有设计责任产品，需根据QS9000第三版要求完成设计失效模式及后果分析.2.1.5 过程步骤图供给商应使用自己格式开发过程步骤图，清楚地描述生产过程步骤和次序以满足用户需要、要求和期望.2.1.6 过程失效模式及后果分析供方需根据QS9000第三版要求完成过程失效模式及后果分析.2.1.7 尺寸结果n 供给商应提供表明设计统计和控制计划所要求尺寸确定已经完成证据n 供给商应提供多腔生产或几条生产线中每一条生产线尺寸测量结果n 供给上应指定做过尺寸测量零件之一为标准样件.2.1.8 材料和性能试验结果统计.2.1.8.1 材料试验结果 假如在设计统计或控制计划中对零件化学、物理或金项特征有要求时，供给商应完成对应试验 对于用户指定材料和含有同意分供方清单产品，供给商应使用该材料或从用户同意清单中选择供给商 .2.1.8.1 材料试验结果供给商应根据设计统计或控制计划要求完成零件或生产性材料对应性能或功效试验.2.1.8.2 性能试验结果供给商应根据设计统计或控制计划要求完成零件或生产性材料对应性能或功效试验。.2.1.9 初始过程研究.2.1.9.1 概述n 对于由用户或供给商标识特殊特征，在提交之前应先确定初始能力或性能接收等级n 供给商应进行测量系统分析以确定测量系统误差对研究影响.2.1.9.2 质量指数n CPK稳定过程能力指数，估量基于子组内变差n PPK性能指数，估量基于总体变差.2.1.9.3 初始过程研究接收准则n Index Value 1.67 : 过程满足用户要求，同意后能够根据控制计划开始生产n 1.67Index Value 1.33 :过程在目前是能够接收，但要求作深入改善；应和用户联络并对研究结果进行分析。假如在批量生产前没有做改善，要去修改控制计划n Index Value 1.33：过程不能满足接收准则。和适宜用户代表进行接触，对研究结果进行评价.2.1.9.4 不稳定过程不稳定过程不能满足用户要求。在提交PPAP之前，供给商应尽可能分辨、估量并排除造成变差特殊原因。在提交之前，供给商应向用户汇报任何存在不稳定过程并提交更正计划。.2.1.10 测量系统分析研究对于新或改动过量具，试验设备应进行测量系统分析.2.1.11 试验室资质文件应有表明所使用试验室符合QS9000第三版4.10.6和/或4.10.7要求文件.2.1.12 控制计划应有符合QS9000第三版4.9要求控制计划.2.1.13 零件提交确保书在全部要求测量和试验圆满完成后，填写确保书。除非用户另有要求，每个零件号应有单独确保书。.2.1.13.1 零件重量（质量）以千克表示，正确到四位小数点.2.1.14 外观同意汇报设计统计对外观有要求时，应完成外观同意汇报.2.1.15 散装材料要求检验表For bulk matrial ,the bulk materialRequirements checklist(see glossary)shall be jointly agreed upon by the customer and supplier. All specified requirements shall be completed requirements shall be completed unless apecifically indicated as “not required”(NR) on the checklist.2.1.16 样件.2.1.17 标准样件.2.1.18 检验辅具.2.1.19 用户特殊要求Customer Notification and Submisssion Requirements.3 相关通知用户及提交要求.3 .1 通知用户在表.3 .1中所列情况下，供给商应通知用户负责产品同意部门。用户可能提出报批PPAP要求。.3 .2 向用户提交在表.3 .2中所列情况下，供给商应在首批产品发运前报批PPAP，除非用户负责产品同意部门放弃此要求。.3 .3 无须通知用户情况在表.3 .2中所列情况下，无须通知用户或提交。.4 向用户提交一证据等级.4.1 提交等级供给商应依据用户所要求提交等级要求提交对应材料和/或统计.5零件提交状态.5.2 用户PPAP 状态.5.2.1 完全同意，FULL APPROVAL表明零件或材料满足全部用户规范和要求。供给商能够根据料客计划部门指令批量发运产品.5.2.2 临时同意，INTERIM APPROVAL许可在实践或数量限定前提下发运产品或材料用于生产。.5.2.3 拒收，REJECTED意味着此次提交连同这批产品和相关文件没有满足用户要求。.6 统计保留不管何种提交水平，同意统计应保留零件使用期加上一个日历年何时需要提交n 一个新零件或产品n 对于以前不合格处进行修正提交零件n 因为工程设计、设计规范或材料改变发生改变n 相对于以前同意过零件，使用了其它可选择结构和材料n 使用了新工装夹具等n 对现有工装设备进行重新装备和调整后进行生产n 生产过程或生产方法发生了部分改变后进行生产n 把工装设备等转到其它生产场地或在另一场地进行生产n 分包零件、材料或服务起源发生了改变n 工装在停止批量生产达12个月或更长时间后重新投入生产n 因为对供方质量担心，用户要求推迟供货提交材料n 生产件提交确保书n 外观件同意汇报n 两组样品或控制计划中同意数量。由供方保留标准样品n 设计统计n 任何同意工程更改n 零件图n 特殊辅助装置n 材料、性能和耐久性试验结果n 过程步骤图n FMEAn 控制计划n 过程能力数据n 测量系统变差n 设计工程同意提交等级等级1： 只向用户提交确保书等级2： 向用户提交确保书、和零件样品及有限支持数据等级3： 向用户提交确保书、和零件样品及完整支持数据等级4： 向用户提交确保书、和零件样品及完整支持数据（不含零件样品）等级5: 在供方现场评审完整支持数据和零件样品要求等级1等级2等级3：等级4： 等级5:1、确保书SSSSS2、外观件同意SSSSR3、样品RSSSR4、设计统计细节RSSSR5、更改文件RSSSR6、尺寸结果RSSSR7、检验辅具RRRRRRR8、试验结果RSSSR9、过程步骤图RRSSR10、FMEARRSSR11、控制计划RRSSR12、过程能力研究RRSSR13、测量系统分析RRSSR14、设计工程同意RRSSRS: 提交，供方保留附件 R: 在制造厂保留，用户要求时应易于得到 RR:依据用户要求提供过程要求n 辅助图和简图n 零件特殊检验和试验装置n 用户确定特殊特征n 初始过程能力研究n 外观件同意要求n 尺寸评价n 材料试验n 性能试验零件提交状态n 生产同意n 临时同意n 拒收
