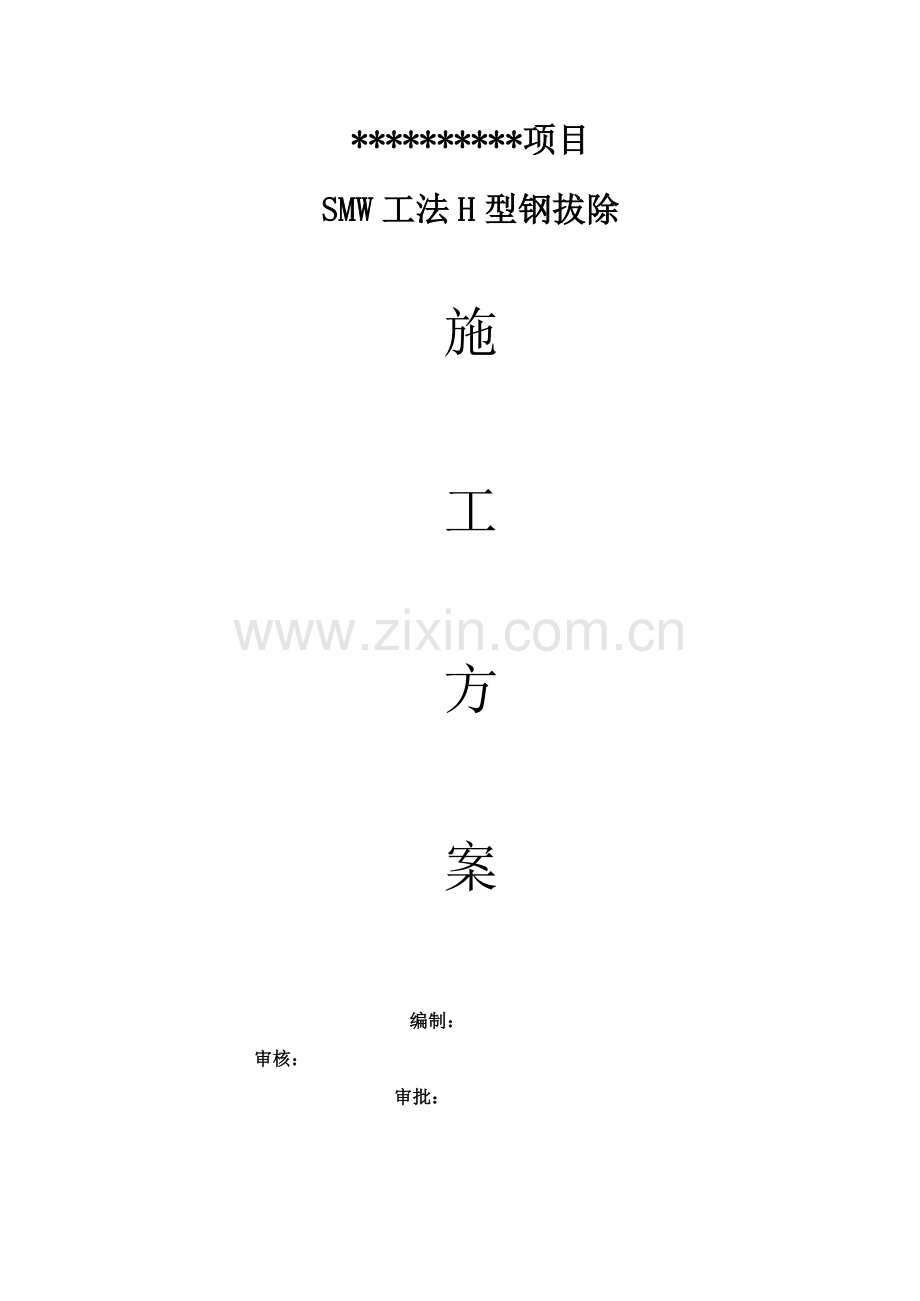

**********项目
SMW工法H型钢拔除

施

工

方

案

编制：
审核：
审批：

11月

目 录

第一节、 工程概况
第二节、 施工准备工作
第三节、 施工生产要素组织和安排
第四节、 施工进度计划
第五节、 施工方案
第六节、 安全方法

第一节、 工程概况

1、现场情况
本项目J楼围护为SMW工法围护施工区，设东西向钢筋混凝土支撑，基坑开挖深度约8米，四面为放坡2米， H型钢长度约14、15、16米左右，H型钢拔除施工场地很好。

2、工程概况及拆除计划
2.1、工程概况
J楼基坑已施工完成顶板，混凝土强度达成设计要求，侧墙完成结构防水，并回填砂土，经设计同意围护支撑能够拆除及H型钢拔除进行。
现在，围护支撑对撑及角撑已经完成拆除工作，边坡稳定。
2.2、拆除计划
依据工程整体进度计划，下一步计划施工G、H、I楼土方开挖，本企业需在G、H、I楼土方开挖前拔出基坑H型钢，以降低施工难度，节省施工成本。

第二节、施工准备工作

1、人员配置
施工前对施工班组人员进行上岗三级安全教育，同时，对全部施工人员应对本项目工程施工特点、技术要求要做到心中有数，尤其对所采取技术方案、确保方法领会透彻，各班组、各工种要开展技术讨论，确保施工方案落到实处。
依据施工进度计划和劳动力使用计划安排，分批组织作业队伍进场。焊工、电工等特殊工种作业人员均应持有专业上岗证书。
2、现场准备
（1）施工前会同建设单位、监理单位、总包单位划分施工场地，清除场地施工障碍，确保作业立体空间通畅、地面平整宽大。
（2）会同各参建单位确定施工步骤，确定配累计划。

3、机械设备准备
对拟投入施工机械设备全方面进行检修、保养，确保机械性能良好，满足设计施工要求及正常运转。依据施工工作量，本企业计划投入1辆25吨汽车吊和1套千斤顶拔桩设备。
4、技术准备
（1）技术交底
针对工程性质和特点，召开全体施工人员技术交底工作，要求投入施工人员(包含劳务人员)对本工程施工难度、技术指标做到心中有数，对施工方案、施工次序、工期领会透彻。
（2）安全文明施工交底
对投入施工全体人员应进行三级安全教育，强调安全文明施工关键性，制订安全文明目标，明确安全文明领导小组组员名单和岗位责任制，确保整个工程施工期间安全无事故。

第三节、项目生产要素组织和安排

1、 设备配置
依据工程规模、施工进度要求，我方拟投入以下设备：
关键设备配置表
序 号
设备名称
规 格
数 量（台）
功率KW
使用部位
1
汽车吊车
25吨
1

拔型钢
2
千斤顶
QD200T
2

拔型钢
3
高压油泵

1
55
拔型钢
4
电焊机
BX-315F
1
22
型钢焊接补强

2、关键施工材料供给

序 号
材料名称
规 格
数 量（吨）
使用部位
1
普硅水泥
42.5
20吨
填型钢缝

第四节、施工进度计划
一、施工工期
1、现场情况
依据现场情况，已完成结构回填相关工序及支撑拆除工作，围护内外压力趋于平衡，施工场地满足拔桩操作要求。
2、设备及人员投入
1台25吨汽车吊及1套拔桩设备，4名辅助人员。
3、依据建设方要求在25天内完成全部型钢拔除。

第五节、施工方案

拔除H型钢时，采取专用夹具及千斤顶以圈梁为反梁起拔回收H型钢。回收H型钢后，用6%水泥浆填充H型拔除后空隙。整个回收过程需包含下述两方面工作：
使用专用夹具及千斤顶以混凝土圈梁为反梁基座，起拔回收H型钢。
拌制水灰比为0.5水泥浆液，使其注浆充填H型钢拔出后空隙，降低对邻近建筑物影响。
1、施工安排
本工程依据建设方安排时间节点拔除H型钢，拟采取1台25吨汽车吊车配置一组千斤顶（两个型号QD-200T千斤顶）。
2、H型钢拔除
1）因周围施工立体空间小，并和总包支撑拆除交2）H型钢拔除施工次序叉作业，影响进度，需安排12小时作业，总包需清除作业场地20米范围内施工设备及物资，圈梁外8米范围内须设4米宽吊车行走通道。

①平整场地—②安装千斤顶—③吊车就位—④型钢拔除—⑤孔隙填充
3、平整场地
a、拔H型钢前，必需优异行顶圈梁上清土工作，以确保千斤顶垂直平稳放置。
b、工作面上物件清理洁净，以满足25吨吊车起拔型钢为准，以型钢内侧8米范围为吊车活动区域，并有拔出H型钢后堆放场地和运输H型钢通道。
c、依据本工程实际情况，请建设单位主动协调，总包单位主动配合，留出足够操作面和通道。
d、因为部分圈梁已经拆除，考虑到实际情况需用挖机清除型钢之间混凝土块，清理渣土，挖到工法水泥土为止，以方便铁垫块安放。
4、安装千斤顶
将两个千斤顶（型号为QD-200T）平稳地安放在顶圈梁上，若圈梁拆除放在铁垫块上，要拔除型钢两边用吊车将H型钢起拔架吊起，冲头部分‘哈夫’圆孔对准插入H型钢上部圆孔并将销子插入，销子两端用开口销固定以防销子滑落，然后插入起拔架和H型钢翼羽之间锤型钢板夹住H型钢。
5、H型钢拔除
开启高压油泵，两个千斤顶同时向上顶住起拔架横梁部分进行起拔，待千斤顶行程到位时，敲松锤型钢板，起拔架随千斤顶缓缓放下至原位。待第二次起拔时，吊车须用钢丝绳穿入H型钢上部圆孔吊住H型钢，反复以上工序将H型钢拔出。
6、拔出型钢有序堆放，待一定量时装运，现场应留出足够通道和停车场地，装运集卡约18米长。
7、孔隙填充
为避免拔出H型钢后其孔隙对周围建筑及场地地下土层结构影响，拔出H型钢后立即填充，以水泥浆液为主。

第六节、安全方法
1、 因为施工现场只有一条通道，而且离人员宿舍比较近，要合理安排施工作业。
2、 拔除型钢要有专员指挥，吊车吊型钢时要有专员操作、指挥。
3、 对每一个部件天天上班前要检验到位，有破损现象立即更换、修理。
