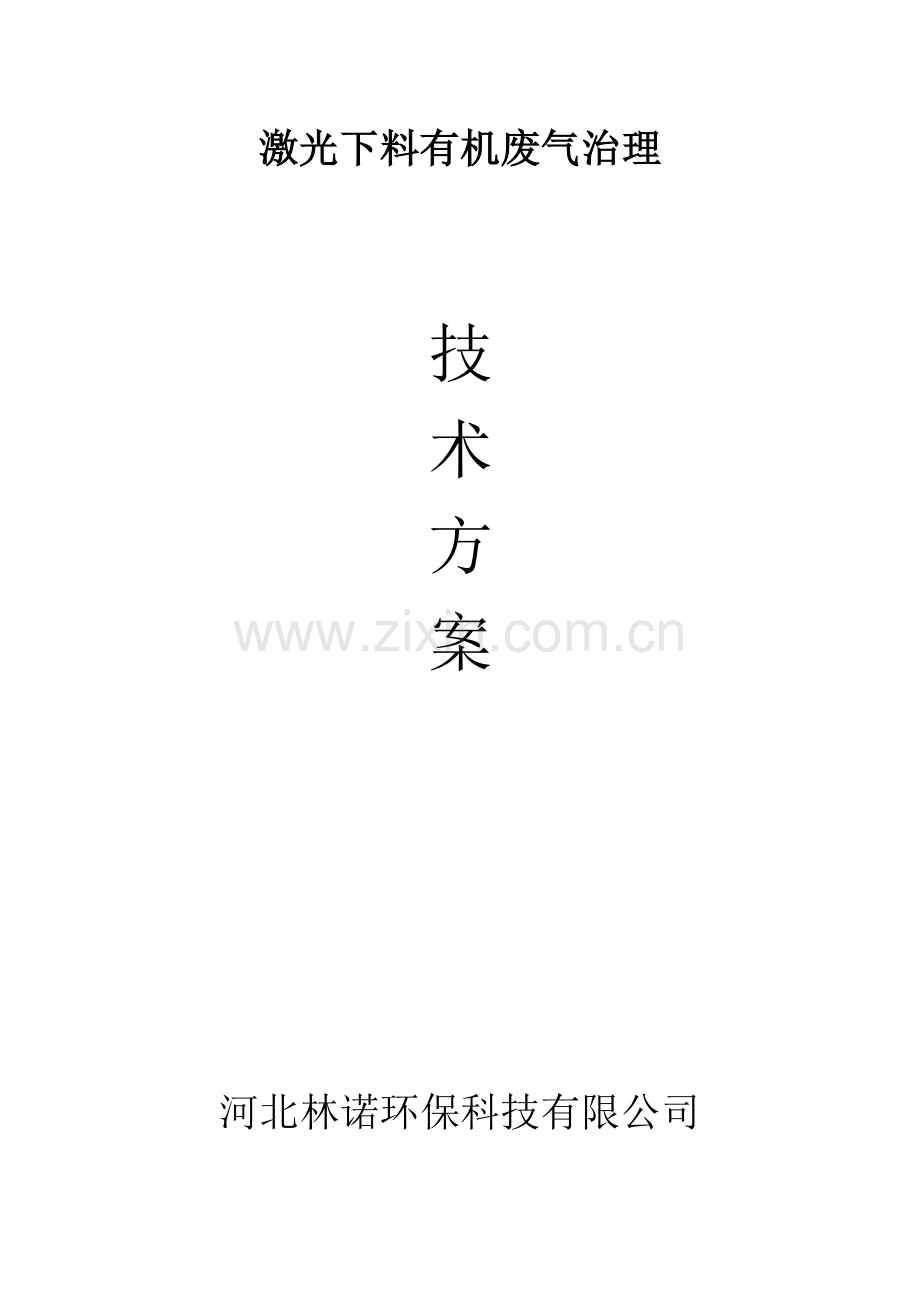

激光下料有机废气治理

技
术
方
案

河北林诺环保科技有限公司

1.项目概述
1.1概述
毛绒玩具加工业适合家庭手工作坊式生产，在毛绒玩具生产过程布料下料中，当前采用布料激光切割机较为普遍，因之也带来了相应污染问题。
布料激光切割机工作时产生污染物重要取决于被切割布料化学构成。对于制作毛绒玩具普遍使用化纤面料来说，由于在化纤生产中会用到某些助剂、油剂等物质；化纤面料最后还需要染色，颜料化学构成更为复杂。经调查，当前重要以切割涤纶、丙纶面料为主激光切割相称于面料燃烧过程，该过程会产生烟尘（颗粒物）、和VOCs等各种污染物，如不进行解决，将会对周边环境导致污染。
1.2设计范畴
（1）毛绒玩具激光下料有机废气净化治理系统工艺设计
（2）技术服务。

2.设计根据
2.1设计原则
《大气污染物综合排放原则》（GB16297-1996）；
《河北省工业公司挥发性有机物排放控制原则》（ DB13/2322-)；
《环境空气质量原则》（GB3095-1996）；
《工业公司厂界环境噪声排放原则》（GB12348-）
我公司技术人员现场测量数据；
我公司废气治理方面成功经验；
业主提供关于资料及现场条件。
2.2设计原则
(1) 达标排放，严格执行国家环保关于法规，按规定排放原则，使解决后废气各项指标达到且优于原则指标。
(2) 绿色环保，采用先进、合理、成熟、可靠解决工艺，并具备明显环境效益、社会效益和经济效益。在解决污染物同步无二次污染，满足业主环保化设计规定。
(3) 节能降耗，在运营过程中，便于操作管理、便于维修、节约动力消耗和运营费用。
(4) 节约投资，设计力求一次投入成本尽量低，最大限度运用既有设施；工艺设计与设备选型可以在生产运营过程中具备较大灵活性和调节余地。

2.3设计规定
我公司针对以切割涤纶、丙纶面料为主激光切割工艺过程会产生烟尘（颗粒物）和VOCs（NMHC）等各种污染物， 制定了废气净化工艺系统，以供业主和环保管理部门参照，为此后工程正式实行提供准备。
1、依照河北省《工业公司挥发性有机物排放控制原则》DB13/2322-，设计净化后废气中各挥发性有机物浓度符合原则中所规定新建公司挥发性有机物排放控制原则。
工业公司挥发性有机物排放控制原则（DB13/2322-）（表1续）
行业
污染物
最高容许排放浓度（mg/m3）
其她行业
非甲烷总烃
80
苯
1
甲苯与二甲苯共计
40
2、依照《大气污染物综合排放原则》（GB16297-1996），设计净化后颗粒物浓度符合该原则中二级原则。
污染物
最高容许排放浓度（mg/m3）
最高容许排放速率（kg/h）

排气筒高度（m）
二级
颗粒物
150
15
4.1

3.治理方案
3.1废气现状
废气重要来源于激光下料挥发工艺流程，当前基本由业主分别收集直排户外，未进行集中治理，属于无组织排放，对周边大气环境导致不利影响。
3.2治理工艺选用
烟尘废气重要污染物为颗粒物，可采用干法除尘和湿法除尘去除，干法除尘当前以袋式除尘为主流治理工艺；重力喷雾除尘、自激喷雾除尘、泡沫除尘、填料床除尘、文丘里除尘等解决工艺。
有机废气净化解决办法,当前比较广泛使用有活性炭吸附、液体吸取法、催化燃烧法、热力燃烧法、光催化氧化、生物解决法等不同办法。
活性炭吸附法净化率可达95%以上，是运用各种固体吸附剂（如活性炭、活性炭纤维、分子筛等）对排放废气中污染物进行吸附净化办法。但是若无再生装置, 则运营费用太高。当前大多数小型工厂在采用吸附法时普通都未采用再生办法，设施运营一定期间后需更换新炭，运营费用增长。活性炭失效后固体废物属于危险废物，解决费用较高，且存在环境风险。
光催化氧化法通过特定波长紫外光照射在纳米光催化剂上，产生电子-空穴对，与表面吸附水分（H2O）和氧气（O2）作用，生成氧化性极强羟基自由基（OH-）、H2O2、臭氧O3等，把各种挥发性有机废气如醛类、苯类、氨类等污染组分氧化还原成二氧化碳（CO2）和水（H2O），从而达到了治理废气目。
液体吸取法是在有机废气解决工程中，属于惯用办法之一。该技术采用低挥发或不挥发液体为吸取剂，通过吸取装置运用废气中各种组分在吸取剂中溶解度或化学反映特性差别，使废气中有害组分被吸取剂吸取，从而达到净化废气目。该法不但能消除气态污染物，还能回收某些有用物质，可用来解决气体流量浓度范畴广，去除率可达80%。
依照现场考察，废气重要污染是烟尘和挥发性有机废气，可采下面两种方案，1、布袋除尘+UV光催化氧化。2.喷淋塔湿式除尘液体吸附一体解决器。由于本方案针对一家一户作坊式加工顾客，气体流量小且浓度低，我公司建议采用：喷淋塔湿式除尘液体吸附一体解决器。
毛绒玩具激光下料废气解决工艺流程
风机
废气收集→净化塔→ → 15米烟囱达标
3.3工艺流程及原理
3.3.1工艺流程
Ø 总体设计
依照生产特点现场布局实际状况，将布料激光切割机产生废气收集后接入到喷淋塔湿式除尘液体吸附一体解决器进行除尘并去除VOCs后通过15m高排气筒达标排放。
Ø 工艺流程
布料激光切割机产生废气收集后，通过管道，将废气引入喷淋塔湿式除尘液体吸附一体解决器内，当含尘气体通过喷淋液体所形成液滴空间时，因沉粒和液滴之间惯性碰撞、截留及凝聚等作用，较大粒子被液滴捕集。夹带了沉粒液滴将由于重力而沉于塔底，使废气中颗粒物得到去除。
废气
解决器
废气治理工艺流程图
引风机
废气收集
排气筒
管道

3.3.2喷淋塔湿式除尘液体吸附一体解决器原理
废气通过进气口进入解决设备后，在除尘同步设备内为漂白粉溶液，随着废气对溶液冲击、搅动，溶于水小分子VOCs在溶液中溶解，并被漂白粉在水中离解出ClO-氧化为对环境无害CO2、H2O等。且漂白粉对水还具备消毒、脱色效果。
漂白粉溶液应在每次布料激光切割机开机前人工投加，并依照实际状况控制设备内溶液液位。除尘产生污泥可依照布料激光切割机实际运营时间定期（或不定期）通过设备底部排污口排放，排出污泥按普通工业固废解决。

4.设备清单及报价
4.1毛绒玩具激光下料废气解决设备清单及报价
序号
名称
规格
单位
数量
单价
(万元/台）
金额
(万元）
备注
1
净化塔
（设计风量：3000m³/h）
套
1
0.7
0.7
材质：PP，带循环泵

总计

0.7

报价阐明：1、此报价只包括净化塔设备 ，不含配套风机、管路、安装、基本建设费。
2、业主负责把电源引到我公司设备1米范畴内。

5.工程工期及施工组织筹划
1.工期：涉及设计制作15个工作日。
