消防管道试压及安装专项方案.doc

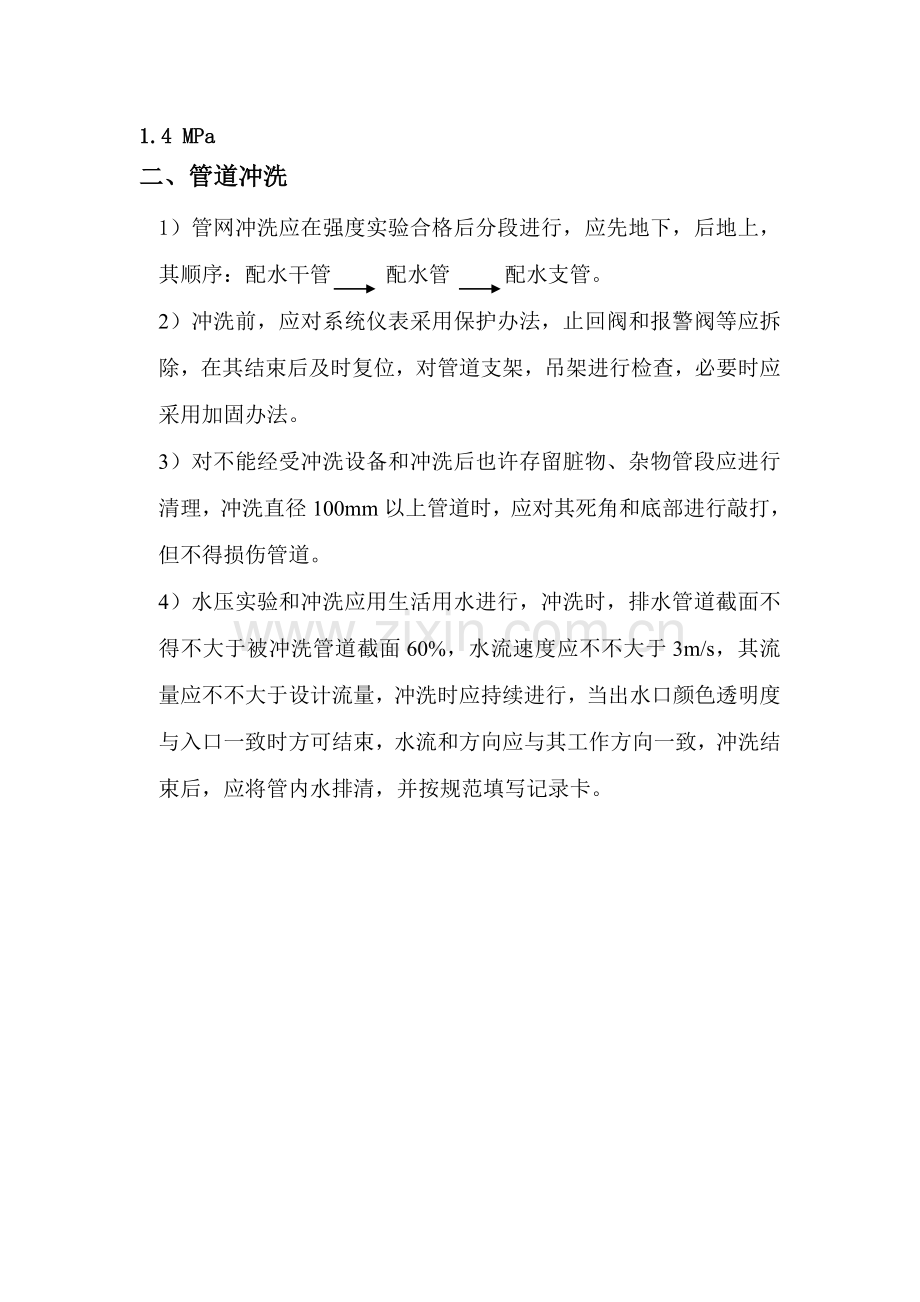

消防管道试压冲洗方案第一节 一次试压一、管道试压1）试压用压力表不少于2只，其精度不应低于1.5级，量程应为实验压力1.5-2倍。2）对不能参加试压设备、仪表、阀门及附件应以隔离拆除，加设盲板应做明显标记，并记录暂时盲板数量。3）水压强度实验测试点应设在系统管网最低点，对管网注水时，应将管网内空气排净，并应缓慢升压，升到实验压力后稳压30min。目测管网应无泄漏和变形，且压力降不应不不大于0.05Mpa。0.1Mpa=1公斤。4）水压严密性实验应在水压强度实验和管网冲洗合格后进行，实验压力为设计工作压力，稳压24h应无泄漏。5）系统试压过程中当浮现泄漏时，应停止试压并放空管网中水，消除缺陷后，重新再试，试压完毕后，应及时拆除所有暂时盲板及实验用管道，并应与记录核对无误，且应按规范填写记录卡。6）试压时必要设有专用放水测试阀，不得随便乱拆管道进行放水。7）本工程分高区和低区两个系统，地下室车库和0.00以上至5层商铺喷淋系统为低区强度实验压力为1.4Mpa，严密性实验压力为0.6Mpa。6层以上原则层喷淋系统强度实验压力为1.4Mpa，严密性实验压力为0.8Mpa。高区系统给水主管道强度实验压力为1.9 Mpa。消火栓系统管道实验压力为低区0.97MPa，高区干管1.75MPa，支管1.4 MPa二、管道冲洗1）管网冲洗应在强度实验合格后分段进行，应先地下，后地上，其顺序：配水干管 配水管 配水支管。 2）冲洗前，应对系统仪表采用保护办法，止回阀和报警阀等应拆除，在其结束后及时复位，对管道支架，吊架进行检查，必要时应采用加固办法。3）对不能经受冲洗设备和冲洗后也许存留脏物、杂物管段应进行清理，冲洗直径100mm以上管道时，应对其死角和底部进行敲打，但不得损伤管道。4）水压实验和冲洗应用生活用水进行，冲洗时，排水管道截面不得不大于被冲洗管道截面60%，水流速度应不不大于3m/s，其流量应不不大于设计流量，冲洗时应持续进行，当出水口颜色透明度与入口一致时方可结束，水流和方向应与其工作方向一致，冲洗结束后，应将管内水排清，并按规范填写记录卡。三、管道强度严密性试压工序检查记录顺序工序项目主控/普通检查项目与否向工人交底贯彻状况如何1拆除不能参加试压设备、仪表、阀门及附件。 2加设盲板应做明显标记，并记录暂时盲板数量。或者关闭出口和入口阀门。3在接近水源处，与系统管网最低位末端管连接试压用压力表。并封闭进水口。4找到系统管网最高点末端管喷头，打开它，放净空气。然后连接一支管，再接试压用压力表。压力表与末端管蹭可加接一支管。5压力表下端接一支长约30cm短管。6进水口、放水口设有专用阀门，阀门前上端接短管，下端连接一种大小头，再装DN25胶管。7进水口处胶管连接加压泵；放水口处胶管处接200L容量胶桶。824系统同步水压实验，需加末端管连通两个系统末端管。9对管网自然注水（不需启动加压泵），并应缓慢升压，升到实验压力后稳压30min。目测管网应无泄漏和变形，且压力降不应不不大于0.05Mpa。然后启动加压泵，水压升到1.4 Mpa左右，停加压泵。邀请监理检查水压实验。10记录水压实验状况并报验（次日报验）11拆除试压工具。12前批系统实验完毕，可把其试过压水灌注到下一批（个）系统进行水压实验。办法为两个系统之间连接一支末端管，并加装一种压力表。四、消防管道试压布置图喷头支管系统横支管系统最高点排气阀压力表DN25闸阀DN25闸阀加压泵接DN25胶管排至本层地漏系统主管 放置接水点压力表DN25闸阀接DN25胶管排至本层地漏阐明：1 先后端排水阀下装DN25胶管，将水排至建筑物本层地漏。2 管道起弯无法自然排水部位，必要单独接驳胶管排放或另加200L容量胶桶在地面接装。3 如排水时不慎流淌地面，班组必要即时用铲将水清到胶桶里，再运到各 层排水位置排放。 第二节 二次打压试水调试因消防喷淋系统和消火栓系统在二次打压试水调试时，整体工程已基本完毕，特别是精装修工程、电梯工程等都已竣工，此时整体工程正将面临消防职能部门检测和验收，我方打压试水时将采用有关防止办法保证消防系统能迅速正常运营，做到对其她有关单位成品保护，保证消防检测和验收顺利进行。预控方案如下：1、 前期准备、 系统整体充水调试前，先分区，分系统打气压（打气压需夜间进行，排查以便），如实验压力下降过快，阐明系统有较大漏点，需立即进行排查，维修后继续打气压，直到保住压力。、 准备200L容积大桶2个，小桶2个，扫把2把，拖布2个，泄水用软管30米。 2、系统充水实验、充水实验前，整体系统已打完气压，但仍需专人在巡逻一次、充水时先需关闭各层，各分区信号蝶阀，先将主管道布满水，然后缓慢升压至系统工作压力，专人巡逻，发现渗漏点立即维修。、系统主管道运营正常后，喷淋系统，每层、每个分区一开阀；消火栓系统，每条立管一开阀，并安排专人对充水部位来回巡视，如发现渗漏，记清晰渗漏部位后立即停止充水并关闭本分区控制阀，末端开始放水，渗漏部位用桶接水，减少过水面积，水排净后及时维修并再次充水，如是循环。、当系统整体达到工作压力后，稳压24小时，并安排专人每小时巡视一次。3、系统调试、喷淋系统调试需保证每个报警阀至少能动作一次，在末端放水时，水流动作，压力开关动作然后启动喷淋泵，阐明系统运营正常。、消火栓系统在一层和顶层各取一点进行水压实验，实验时需按下消火栓箱内消火栓启动按钮，查看水泵启动状况，并做好记录。
